申请日2018.03.23
公开(公告)日2019.01.04
IPC分类号B01F7/18; B01F15/00; C02F1/00
摘要
本实用新型公开了一种和膏机污垢污水处理装置。涉及和膏机污垢污水处理技术领域。本实用新型包括祛污装置和污水处理装置;祛污装置包括安装在和膏机盖体一端面上的祛污环;输水管与供水箱间安装高压水泵;和膏机桶体周侧面固定工控箱;污水处理装置包括第一固液分离器;第一固液分离器通过第一导流管与和膏机桶体的排污口连通;第一固液分离器通过第二导流管与集水箱连通;集水箱通过输气管与高压液氨罐连通;集水箱通过第三导流管与第二固液分离器连通。本实用新型通过和膏机桶体内部设有伸缩机构控制的祛污环以及第一固液分离器、第二固液分离器、集水箱、高压液氨灌的设置，提高了去污效率与铅膏的质量、节约能源、减少环境污染。
权利要求书
1.一种和膏机污垢污水处理装置，其特征在于，包括祛污装置和污水处理装置;

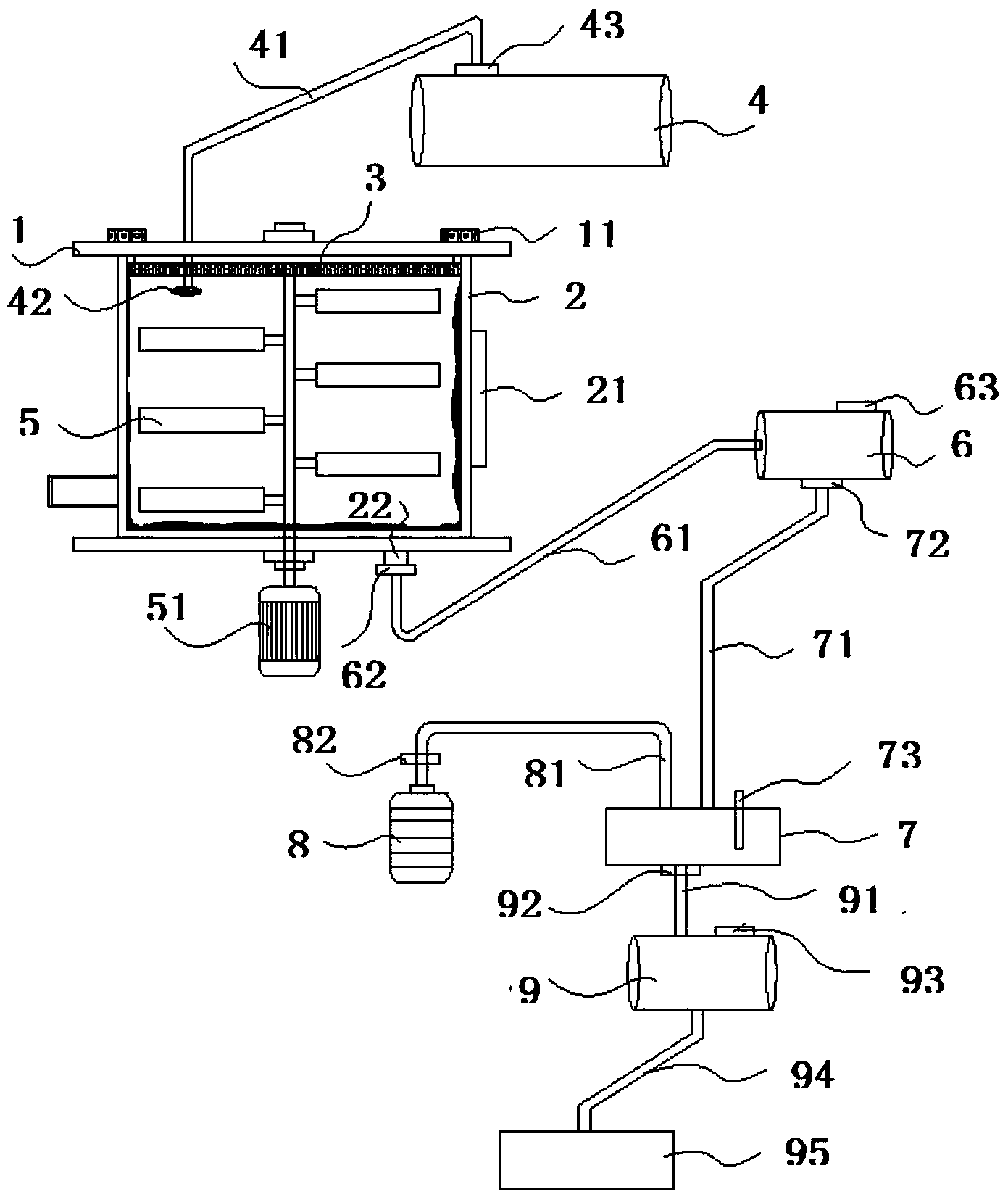

所述祛污装置包括安装在和膏机盖体(1)一端面上的祛污环(3);所述祛污环(3)分别与安装在和膏机盖体(1)另一端面两相对伸缩机构(11)的输出端连接;所述和膏机盖体(1)与和膏机桶体(2)构成的密闭搅拌室通过输水管(41)与供水箱(4)连通;所述输水管(41)一端安装有喷头(42);所述喷头(42)位于搅拌室内;所述输水管(41)与供水箱(4)间安装高压水泵(43);所述搅拌室内安装通过步进电机(51)带动转动的旋转叶(5);所述和膏机桶体(2)周侧面固定工控箱(21);
所述污水处理装置包括第一固液分离器(6);所述第一固液分离器(6)通过第一导流管(61)与和膏机桶体(2)底部设有的排污口(22)连通;所述第一导流管(61)上设有第一电磁阀(62);所述第一固液分离器(6)上设有第一出杂口(63);
所述第一固液分离器(6)通过第二导流管(71)与集水箱(7)连通;所述第二导流管(71)上设有第二电磁阀(72);所述集水箱(7)通过输气管(81)与高压液氨罐(8)连通;所述液氨罐(8)上设有第三电磁阀(82);所述集水箱(7)内还设有电子PH测试仪(73);
所述集水箱(7)通过第三导流管(91)与第二固液分离器(9)连通;所述第三导流管(91)上设置有第四电磁阀(92);所述第二固液分离器(9)上设有第二出杂口(93);所述第二固液分离器(9)通过第四导流管(94)与排水池(95)连通。
2.根据权利要求1所述的一种和膏机污垢污水处理装置，其特征在于，所述祛污环(3)与和膏机桶体(2)内壁间隙匹配;所述伸缩机构(11)伸缩带动祛污环(3)沿和膏机桶体(2)内壁运动。
3.根据权利要求1所述的一种和膏机污垢污水处理装置，其特征在于，所述喷头(42)为球形喷头;所述工控箱(21)内设有工控机;所述工控箱(21)上还设有LED显示屏、开关按钮;所述伸缩机构(11)为液压缸。
说明书
一种和膏机污垢污水处理装置
技术领域
本实用新型属于和膏机污垢污水处理技术领域，特别是涉及一种和膏机污垢污水处理装置。
背景技术
铅蓄电池在日常生活中备受大家欢迎，铅蓄电池广泛的被用于电瓶车供电以及一些家用电器的供电。铅蓄电池的供电的制作过程对铅膏的要求比较膏，因此和膏工艺在铅蓄电池的制作过程中非常重要。而和膏机在反复利用的过程中其内壁容易产生污垢再次进行和膏时会导致铅膏的质量受影响、配制过程中也会带来麻烦，因此和膏机内部污垢的祛除问题至关重要。
和膏机的和膏桶内以及搅拌装置的残留铅膏的清楚也至关重要，通常采用清水的清除但这样同样会产生污水，和膏工艺过程中和膏机清理产生的污水会给环境造成污染，因此和膏机污水处理问题亟需解决。
本实用新型致力于实用新型一种和膏机污垢污水处理装置及其控制系统，用于解决和膏机桶体内部污垢清理和膏工艺产生的污水问题。
实用新型内容
本实用新型的目的在于提供一种和膏机污垢污水处理装置，通过和膏机桶体内部设有伸缩机构控制的祛污环以及第一固液分离器、第二固液分离器、集水箱、高压液氨灌的设置，实现了对和膏机桶体内部污垢的清理以及和膏工艺污水的处理，解决了现有和膏机桶体内部污垢清理和膏工艺产生的污水问题。
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
本实用新型为一种和膏机污垢污水处理装置，包括祛污装置和污水处理装置;
所述祛污装置包括安装在和膏机盖体一端面上的祛污环;所述祛污环分别与安装在和膏机盖体另一端面两相对伸缩机构的输出端连接;所述和膏机盖体与和膏机桶体构成的密闭搅拌室通过输水管与供水箱连通;所述输水管一端安装有喷头;所述喷头位于搅拌室内;所述输水管与供水箱间安装高压水泵;所述搅拌室内安装通过步进电机带动转动的旋转叶;所述和膏机桶体周侧面固定工控箱;
所述污水处理装置包括第一固液分离器;所述第一固液分离器通过第一导流管与和膏机桶体底部设有的排污口连通;所述第一导流管上设有第一电磁阀;所述第一固液分离器上设有第一出杂口;
所述第一固液分离器通过第二导流管与集水箱连通;所述第二导流管上设有第二电磁阀;所述集水箱通过输气管与高压液氨罐连通;所述液氨罐上设有第三电磁阀;所述集水箱内还设有电子PH测试仪;
所述集水箱通过第三导流管与第二固液分离器连通;所述第三导流管上设置有第四电磁阀;所述第二固液分离器上设有第二出杂口;所述第二固液分离器通过第四导流管与排水池连通。
优选地，所述祛污环与和膏机桶体内壁间隙匹配;所述伸缩机构伸缩带动祛污环沿和膏机桶体内壁运动，用于清除污垢。
优选地，所述喷头为球形喷头;所述工控箱内设有工控机;所述工控箱上还设有LED显示屏、开关按钮;所述伸缩机构为液压缸。
一种和膏机污垢污水处理装置的控制系统，包括所述工控机;
所述工控机包括工控板;所述工控板通过以太网与远程智能终端通信连接;所述工控机分别与伸缩机构、高压水泵、步进电机、第一固液分离器、第二固液分离器、第一电磁阀、第一电磁阀、第二电磁阀、第三电磁阀、第四电磁阀、电子PH测试仪、LED显示屏、开关按钮电性连接;
优选地，所述工控板为PLC控制板;所述工控板通过以太网传递电子PH 测试仪所测的PH信息至远程智能终端;所述远程智能终端通过以太网传递控制信息至工控板。
优选地，所述工控板通过控制伸缩机构伸缩带动祛污环沿膏机盖体内壁往返运动，用于清楚和膏机桶体内部的污垢;所述工控板先控制启动伸缩机构、步进电机、高压水泵，再控制打开第一电磁阀、第二电磁阀、第三电磁阀、电子PH测试仪;工控板根据电子PH测试仪传递的PH信息判断打开第四电磁阀;若PH值的范围为6.8-7-5之间时，工控板控制打开第四电磁阀。
本实用新型具有以下有益效果：
1、本实用新型通过和膏机盖体上设置伸缩机构、和膏机桶体内设有祛污环、以及与供水箱连通的喷头，有效的祛除和膏机桶体壁以及旋转叶上的污垢，提高了去污效率与铅膏制的质量、提高了铅膏制作效率;
2、本实用新型通过第一固液分离器、第二固液分离器、集水箱、高压液氨灌的设置，实现了对和膏机内产生的污水的净化处理以及对污水中铅的回收，节约能源、减少环境污染。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
