申请日2014.04.01
公开(公告)日2014.08.13
IPC分类号C02F9/04
摘要
本实用新型提供一种检测污水水质的装置，包括容废水箱、潜水泵、臭氧发生器、空压机、三通阀、沉砂池、COD检测装置、氨氮检测装置和总磷检测装置，所述第二三通阀与空压机、第三三通阀与压力表之间、第三三通阀与第四三通阀连接管路上分别设有调节阀，所述COD检测装置、氨氮检测装置和总磷检测装置分别通过管路与污水处理装置相连。本实用新型的有益效果是：设置沉砂池，可以方便沉淀污水中的泥砂，有效防止后续管路堵塞;加入臭氧发生器可以先对水进行除味的处理，方便之后工序的检测;沉砂池通过压力泵与自来水相连，伴随加入空压机，随时清洗沉砂池中的砂和管道上的海藻，提高设备的使用寿命。
权利要求书
1.一种检测污水水质的装置，其特征在于：包括容废水箱、潜水泵、臭氧发生器、空压机、三通阀、沉砂池、COD检测装置、氨氮检测装置和总磷检测装置，所述潜水泵一端通过管路与容废水箱相连，潜水泵另一端、臭氧发生器和第二三通阀的一端分别通过第一三通阀相连，第二三通阀的其他两端分别通过管路与空压机、第三三通阀的一端相连，所述第三三通阀的其他两端分别通过管路与压力表、第四三通阀的一端相连，所述压力表与沉砂池相连，所述第四三通阀的另外两端分别与沉砂池、COD检测装置相连，第四三通阀与沉砂池连接的管路上设有压力泵，压力泵与自来水相连，所述第四三通阀与COD检测装置连接的管路上设有增加泵、调节阀，所述氨氮检测装置还与沉砂池相连，其所连接的管路上设有增加泵、调节阀，所述沉砂池还与总磷检测装置相连，连接的管路上设有增加泵、调节阀，所述第二三通阀与空压机、第三三通阀与压力表之间、第三三通阀与第四三通阀连接管路上分别设有调节阀，所述COD检测装置、氨氮检测装置和总磷检测装置分别通过管路与污水处理装置相连。
2.根据权利要求1所述的一种检测污水水质的装置，其特征在于：本装置还设有与潜水泵并联的取水泵。
说明书
一种检测污水水质的装置
技术领域
本实用新型属于污水处理装置领域，尤其是涉及一种检测污水水质的装置。
背景技术
在现有的技术中,对于某些工业废水在进入集中或分散污水处理厂前没有添加沉砂装置，进而引发之后工序的管路，影响工序的正常运行;同时工业污水大多数为有颜色和有气味的，影响污水的处理情况。
发明内容
本实用新型的目的是提供一种结构简单、操作方便、有效对污水进行沉淀处理和除去污水气味的的检测污水水质的装置。

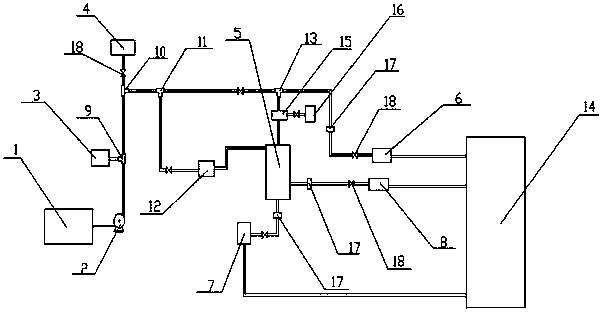

本实用新型的技术方案是：一种检测污水水质的装置，包括容废水箱、潜水泵、臭氧发生器、空压机、三通阀、沉砂池、COD检测装置、氨氮检测装置和总磷检测装置，所述潜水泵一端通过管路与容废水箱相连，潜水泵另一端、臭氧发生器和第二三通阀的一端分别通过第一三通阀相连，第二三通阀的其他两端分别通过管路与空压机、第三三通阀的一端相连，所述第三三通阀的其他两端分别通过管路与压力表、第四三通阀的一端相连，所述压力表与沉砂池相连，所述第四三通阀的另外两端分别与沉砂池、COD检测装置相连，第四三通阀与沉砂池连接的管路上设有压力泵，压力泵与自来水相连，所述第四三通阀与COD检测装置连接的管路上设有增加泵、调节阀，所述氨氮检测装置还与沉砂池相连，其所连接的管路上设有增加泵、调节阀，所述沉砂池还与总磷检测装置相连，连接的管路上设有增加泵、调节阀，所述第二三通阀与空压机、第三三通阀与压力表之间、第三三通阀与第四三通阀连接管路上分别设有调节阀，所述COD检测装置、氨氮检测装置和总磷检测装置分别通过管路与污水处理装置相连。
进一步，本装置还设有与潜水泵并联的取水泵。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，设置沉砂池，可以方便沉淀污水中的泥砂，有效防止后续管路堵塞，影响正常运行;加入臭氧发生器可以先对水进行除味的处理，方便之后工序的检测;沉砂池通过压力泵与自来水相连，伴随加入空压机，随时清洗沉砂池中的砂和管道上的海藻，提高设备的使用寿命。
