申请日2014.04.01
公开(公告)日2014.11.05
IPC分类号C02F103/30; C02F1/461
摘要
本实用新型公开了一种染布废水处理实验装置，包括电解槽，及设置在电解槽内的阴极板，及设置在电解槽内的阳极板;所述电解槽一侧设置有直流稳压电源;所述阴极板和阳极板均与直流稳压电源通过铜线连接;所述铜线上设置有电流表;所述电解槽上端设置有搅拌器;所述搅拌器上设置有光反射片;所述光反射片一侧设置有测速仪;本实用新型通过两个固定不动的筒形电极,外加搅拌使废水强制通过两极间隙形成对电极的强烈冲刷作用,加速电极表面的化学反应及废水内的物质传递效果,提高了处理效率,降低了水处理的成本;其结构简单合理，使用方便，经济有效，体积小,处理染布废水和脱色效果好。
权利要求书
1.一种染布废水处理实验装置，其特征在于：包括电解槽，及设置在电解槽内的阴极板，及设置在电解槽内的阳极板;所述电解槽一侧设置有直流稳压电源;所述阴极板和阳极板均与直流稳压电源通过铜线连接;所述铜线上设置有电流表;所述电解槽上端设置有搅拌器;所述搅拌器上设置有光反射片;所述光反射片一侧设置有测速仪。
2.根据权利要求1所述的染布废水处理实验装置，其特征在于：所述阴极板和阳极板均为筒形电极。
3.根据权利要求1所述的染布废水处理实验装置，其特征在于：所述搅拌器下端设置有搅拌桨，且搅拌桨设置在电解槽内部。
4.根据权利要求1所述的染布废水处理实验装置，其特征在于：所述所述搅拌器与电源相连接。
说明书
一种染布废水处理实验装置
技术领域
本实用新型涉及一种染布废水处理实验装置，属于纺机领域。
背景技术
目前，可以认为电化学法处理染布废水,是一种较为简单、经济有效的方法,具有广阔的发展前途。国内毛纺织染色废水用电化学方法处理的比较多,近年来也逐渐在棉织物、化纤织物印染厂开始使用。以往使用的电化学处理方法采用平板电极,操作时废水处于静止状态,因此,传质情况不好,处理效率较低,且占地面积大。
发明内容
(一)要解决的技术问题
为解决上述问题，本实用新型提出了一种结构简单合理，使用方便，经济有效，体积小,处理染布废水和脱色效果好的染布废水处理实验装置。
(二)技术方案

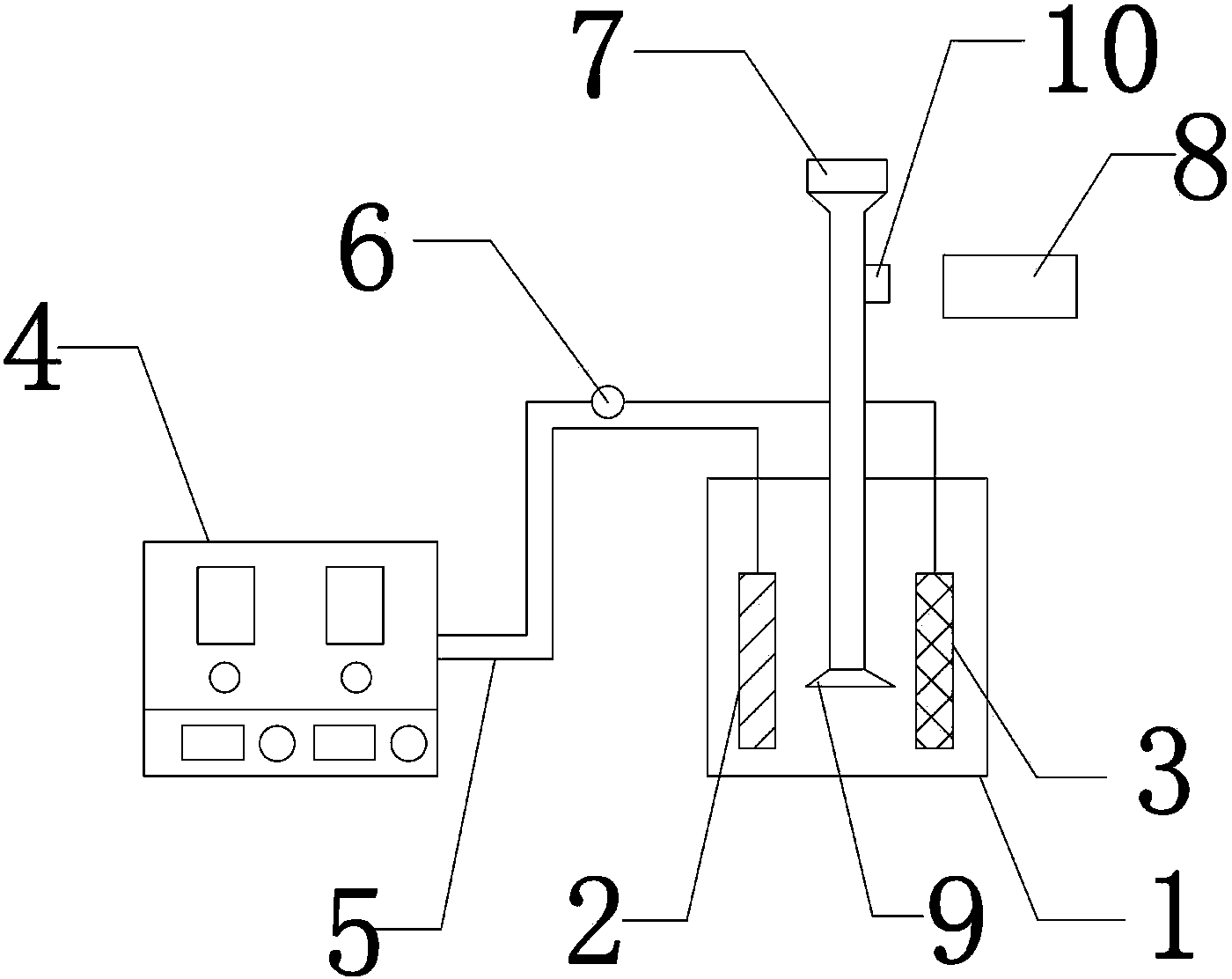

本实用新型的染布废水处理实验装置，包括电解槽，及设置在电解槽内的阴极板，及设置在电解槽内的阳极板;所述电解槽一侧设置有直流稳压电源;所述阴极板和阳极板均与直流稳压电源通过铜线连接;所述铜线上设置有电流表;所述电解槽上端设置有搅拌器;所述搅拌器上设置有光反射片;所述光反射片一侧设置有测速仪。
进一步地，所述阴极板和阳极板均为筒形电极。
进一步地，所述搅拌器下端设置有搅拌桨，且搅拌桨设置在电解槽内部。
进一步地，所述搅拌器与电源相连接。
(三)有益效果
本实用新型与现有技术相比较，其具有以下有益效果：本实用新型的染布废水处理实验装置，通过两个固定不动的筒形电极,外加搅拌使废水强制通过两极间隙形成对电极的强烈冲刷作用,加速电极表面的化学反应及废水内的物质传递效果,提高了处理效率,降低了水处理的成本;其结构简单合理，使用方便，经济有效，体积小,处理染布废水和脱色效果好。
