申请日2018.03.21
公开(公告)日2019.03.05
IPC分类号C02F9/02
摘要

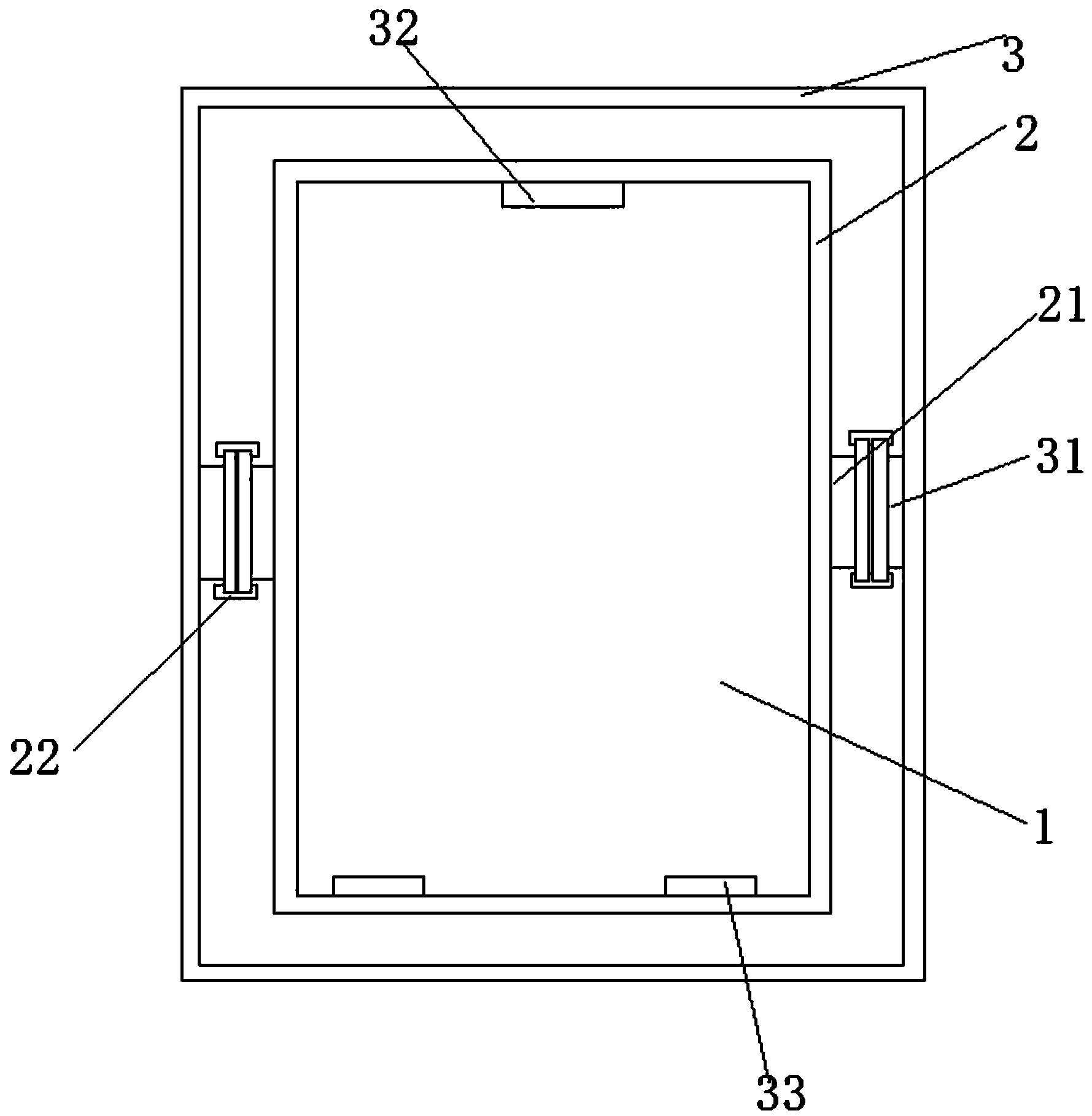

本实用新型提供一种便于拆卸更换的污水过滤栅格，包括：栅格过滤板、过滤板固定框架、外框架，所述栅格过滤板可拆卸的安装在过滤板固定框架上，过滤板固定框架可拆卸的安装在外框架内，所述过滤板固定框架上端设有过滤板上卡扣，所述过滤板固定框架下端设有过滤板下卡扣，过滤板下卡扣固定安装在过滤板固定框架下端，过滤板固定框架上端设有卡槽，过滤板上卡扣可滑动的安装在过滤板固定框架上端的卡槽内，所述过滤板固定框架两侧设有安装耳，所述外框架内侧设有固定耳，安装耳通过快接卡箍安装在固定耳上。本实用新型结构合理、新颖，可以增加接触面积，提高过滤效率，过滤板固定框架可以快速从外框架内拆卸更换。
权利要求书
1.一种便于拆卸更换的污水过滤栅格，包括：栅格过滤板、过滤板固定框架、外框架，其特征在于：所述栅格过滤板可拆卸的安装在过滤板固定框架上，过滤板固定框架可拆卸的安装在外框架内，所述过滤板固定框架上端设有过滤板上卡扣，所述过滤板固定框架下端设有过滤板下卡扣，过滤板下卡扣固定安装在过滤板固定框架下端，过滤板固定框架上端设有卡槽，过滤板上卡扣可滑动的安装在过滤板固定框架上端的卡槽内，所述过滤板固定框架两侧设有安装耳，所述外框架内侧设有固定耳，安装耳通过快接卡箍安装在固定耳上;所述快接卡箍包括上卡环、下卡环，所述上卡环、下卡环的一端通过转轴连接，上卡环的另一端设有固定凸起，下卡环的另一端设有固定座，固定座上设有旋转柄，旋转柄的一端通过固定销安装在固定座上，旋转柄的另一端上设有手柄，所述旋转柄上安装有卡条，卡条与旋转柄之间通过限位卡箍连接，限位卡箍一侧的卡条上设有调位装置，卡条另一端卡设在固定凸起上。
2.根据权利要求1所述的一种便于拆卸更换的污水过滤栅格，其特征在于：所述固定凸起上设有限位槽，卡条卡设在限位槽内。
3.根据权利要求1所述的一种便于拆卸更换的污水过滤栅格，其特征在于：所述栅格过滤板包括初级过滤层、过滤网、次级过滤层、板状过滤网和吸附层，初级过滤层和所次级过滤层之间设有吸附层，过滤网附着在初级过滤层上，板状过滤网附着在次级过滤层上。
说明书
一种便于拆卸更换的污水过滤栅格
技术领域
本实用新型涉及过滤栅格技术领域，具体为一种便于拆卸更换的污水过滤栅格。
背景技术
污水处理是为使污水达到再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现代社会的进步和发展离不开水资源，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，目前污水处理中心的污水来水的来源很杂，水质各种各样，污水中包括漂浮和悬浮的大小固体颗粒、胶状和凝胶状扩散物，以及比重较大的泥沙和金属颗粒等。如果不及时将这些颗粒和垃圾清理干净，会很快将污水处理设备堵塞，如提升水泵、打料泵、加热器、厌氧反应器进水管等被堵塞，需要停车进行清理，严重影响生产的正常运行，给系统造成巨大损失。所以污水进水需要安装过滤装置，将污水中的垃圾清理干净，才能确保污水处理生产的正常运行。
实用新型内容
本实用新型所解决的技术问题在于提供一种便于拆卸更换的污水过滤栅格，以解决上述背景技术中提出的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：一种便于拆卸更换的污水过滤栅格，包括：栅格过滤板、过滤板固定框架、外框架，所述栅格过滤板可拆卸的安装在过滤板固定框架上，过滤板固定框架可拆卸的安装在外框架内，所述过滤板固定框架上端设有过滤板上卡扣，所述过滤板固定框架下端设有过滤板下卡扣，过滤板下卡扣固定安装在过滤板固定框架下端，过滤板固定框架上端设有卡槽，过滤板上卡扣可滑动的安装在过滤板固定框架上端的卡槽内，所述过滤板固定框架两侧设有安装耳，所述外框架内侧设有固定耳，安装耳通过快接卡箍安装在固定耳上。
所述快接卡箍包括上卡环、下卡环，所述上卡环、下卡环的一端通过转轴连接，上卡环的另一端设有固定凸起，下卡环的另一端设有固定座，固定座上设有旋转柄，旋转柄的一端通过固定销安装在固定座上，旋转柄的另一端上设有手柄，所述旋转柄上安装有卡条，卡条与旋转柄之间通过限位卡箍连接，限位卡箍一侧的卡条上设有调位装置，卡条另一端卡设在固定凸起上。
所述固定凸起上设有限位槽，卡条卡设在限位槽内。
所述栅格过滤板包括初级过滤层、过滤网、次级过滤层、板状过滤网和吸附层，初级过滤层和所次级过滤层之间设有吸附层，过滤网附着在初级过滤层上，板状过滤网附着在次级过滤层上。
与现有技术相比，本实用新型的有益效果是：本实用新型结构合理、新颖，可以增加接触面积，提高过滤效率，过滤板固定框架可以快速从外框架内拆卸更换。
