申请日2018.03.14
公开(公告)日2019.01.22
IPC分类号C02F1/00
摘要
本实用新型公开了一种用于污水处理系统的加药装置，包括入水盒和出水管，所述入水盒下方固定连接有多个出水管，所述入水盒上方开设有入料口，所述入水盒内部右侧固定连接有电动机，所述电动机下方转动连接有转杆，所述转杆设置在出水管内部，所述转杆四周固定连接有螺旋叶片，所述入水盒下方固定连接有L形管一端，所述L形管另一端与出水管左侧固定连接，所述入水盒通过L形管与出水管连通，所述L形管上端左侧设置有导流板，所述导流板与入水盒内部下方固定连接，所述出水管左右两侧开设有喷嘴;它可以实现对污水池加药时使药物分散均匀的效果。
权利要求书

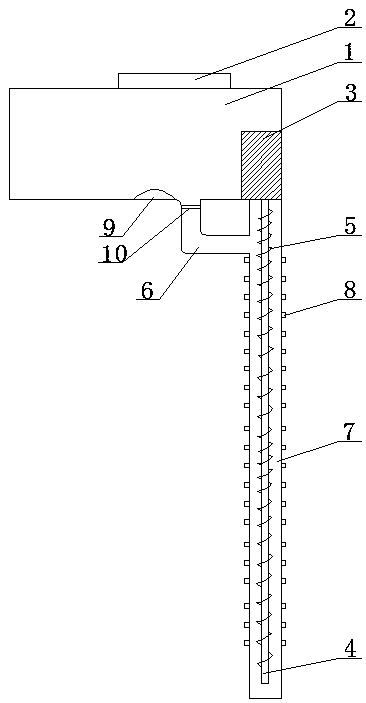

1.一种用于污水处理系统的加药装置，包括入水盒(1)和出水管(7)，其特征在于：所述入水盒(1)下方固定连接有多个出水管(7)，所述入水盒(1)上方开设有入料口(2)，所述入水盒(1)内部右侧固定连接有电动机(3)，所述电动机(3)下方转动连接有转杆(4)，所述转杆(4)设置在出水管(7)内部，所述转杆(4)四周固定连接有螺旋叶片(5)，所述入水盒(1)下方固定连接有L形管(6)一端，所述L形管(6)另一端与出水管(7)左侧固定连接，所述入水盒(1)通过L形管(6)与出水管(7)连通，所述L形管(6)上端左侧设置有导流板(9)，所述导流板(9)与入水盒(1)内部下方固定连接，所述出水管(7)左右两侧开设有喷嘴(8)。
2.根据权利要求1所述的一种用于污水处理系统的加药装置，其特征在于：所述L形管(6)与入水盒(1)连接处管口上固定连接有滤网(10)。
说明书
一种用于污水处理系统的加药装置
技术领域
本实用新型涉及污水处理设备领域，更具体地说，涉及一种用于污水处理系统的加药装置。
背景技术
污水处理即使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。
药物处理即为化学方法，在现有技术中，由于污水池面积较大，一般的加药进行药物净化处理，常常导致污水池内药物分散不均匀，局部地区浓度偏低或偏高，难以有效快速达到净化目的，常常需要人力或者大型机器搅拌，耗时耗力，很不方便。
实用新型内容
1.要解决的技术问题
针对现有技术中存在的污水池内药物分散不均匀问题,本实用新型在于提供一种用于污水处理系统的加药装置，它可以实现对污水池加药时使药物分散均匀。
2.技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种用于污水处理系统的加药装置，包括入水盒和出水管，所述入水盒下方固定连接有多个出水管，所述入水盒上方开设有入料口，所述入水盒内部右侧固定连接有电动机，所述电动机下方转动连接有转杆，所述转杆设置在出水管内部，所述转杆四周固定连接有螺旋叶片，所述入水盒下方固定连接有L形管一端，所述L形管另一端与出水管左侧固定连接，所述入水盒通过L形管与出水管连通，所述L形管上端左侧设置有导流板，所述导流板与入水盒内部下方固定连接，所述出水管左右两侧开设有喷嘴。
优选地，所述L形管与入水盒连接处管口上固定连接有滤网。
3.有益效果
相比于现有技术，本实用新型的优点在于：
(1)本实用新型通过电动机下方与转杆转动连接，转杆四周固定连接有螺旋叶片，出水管四周设置有喷嘴，工作人员从入料口加药随着从入水盒流进来的清水进行混合后经过L形管进入出水管，在电动机转动下，进入出水管的药水具有较大的离心力，部分药水从喷嘴喷出，自上而下，保证了污水池内各个液面高度药物的均匀性，从而解决了污水池内药物分散不均匀问题;
(2)本实用新型L形管与入水盒连接处管口上固定连接有滤网，用于阻碍较大药物颗粒进入L形管造成阻塞现象，从而提升该装置实用性。
