申请日2018.04.20
公开(公告)日2019.03.15
IPC分类号C02F9/14; E03D9/00
摘要
本实用新型公开了一种带有一体化污水处理装置的移动厕所，包括：厕所本体，还包括设置于厕所本体一侧带有污水处理箱的处理室，所述污水处理箱内部被第一挡板与第二挡板分割形成呈U形分布的腔室一、腔室二与腔室三;腔室一内设有依次连接的预处理调节池、ABR水解酸化池;所述ABR水解酸化池设有与预处理调节池连接的进水管一，其内设有微生物菌床;腔室三内设有顶部通过进水管二与ABR水解酸化池连通的生物接触氧化池;腔室三内设有依次连接的沉淀池、消毒池、清水池，清水池另一端出口通过管道与所述冲水装置进水端连接。本实用新型提供一种带有一体化污水处理装置的移动厕所，其污水处理效果高，便于推广。
权利要求书
1.一种带有一体化污水处理装置的移动厕所，其特征在于，包括：

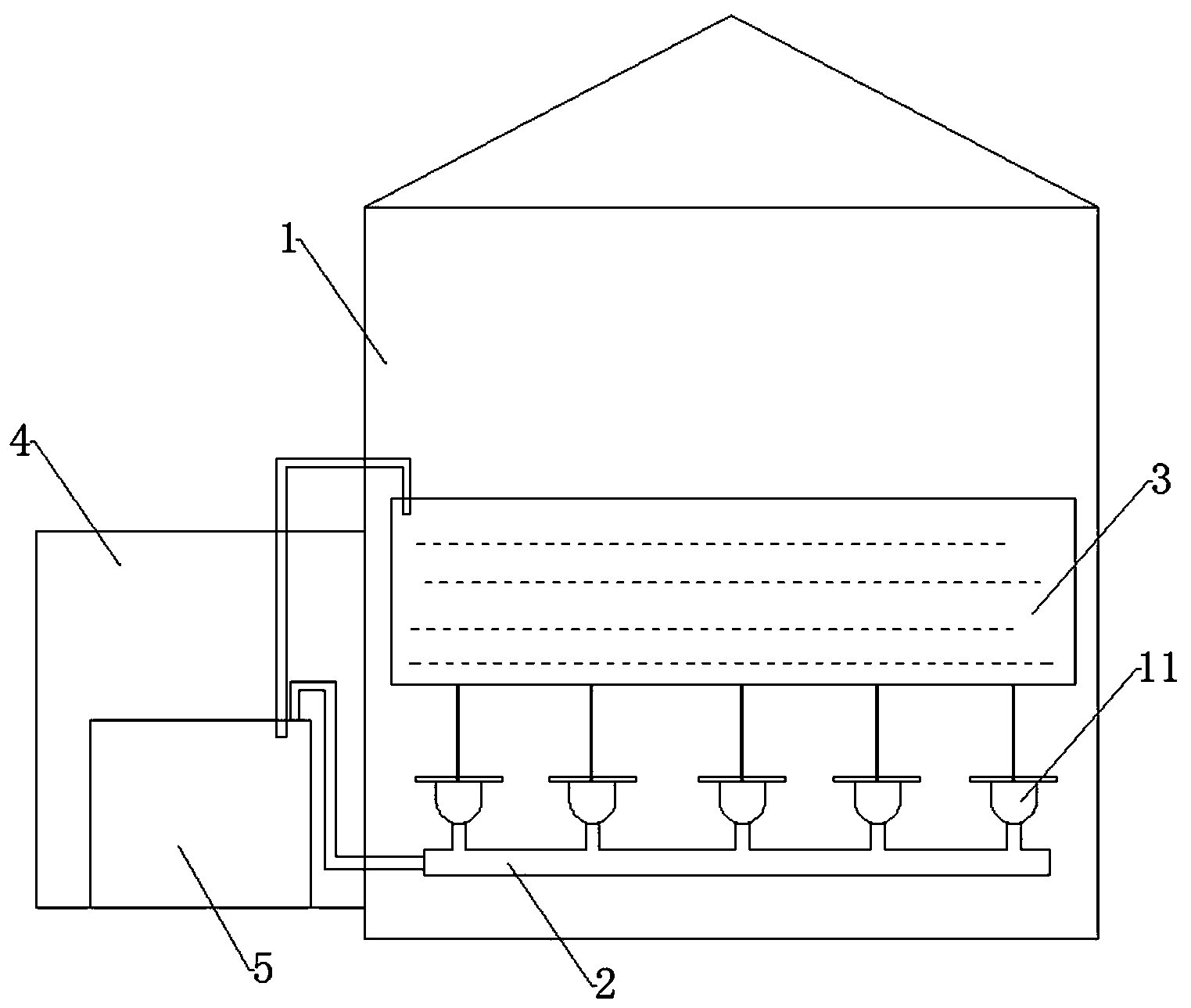

厕所本体(1)，其内部设有若干便池(11)，所述便池(11)底部设有相互连通的排污管(2)，顶部设有冲水装置(3);
还包括设置于厕所本体(1)一侧带有污水处理箱(5)的处理室(4)，所述污水处理箱(5)内部被第一挡板(511)与第二挡板(512)分割形成呈U形分布的腔室一(51)、腔室二(52)与腔室三(53)，腔室一(51)与腔室二(52)相对设置，腔室三(53)位于U形底部;
腔室一(51)内设有依次连接的预处理调节池(6)、ABR水解酸化池(7);所述预处理调节池(6)顶部通过一真空处理装置与所述排污管(2)连接，其内通过若干隔板(64)被分割成一级池(61)、二级池(62)与三级池(63);所述ABR水解酸化池(7)设有与预处理调节池(6)连接的进水管一(71)，其内设有微生物菌床;腔室三(53)内设有顶部通过进水管二(81)与ABR水解酸化池(7)连通的生物接触氧化池(8)，其内置有所述微生物菌床、挂置生物填料架(82)、曝气供氧装置;腔室二(52)内设有依次连接的沉淀池(9)、消毒池(10)、清水池(12)，与生物接触氧化池(8)连通的沉淀池(9)内设有淤泥回流设备(91)，淤泥回流设备(91)另一端分别与ABR水解酸化池(7)、生物接触氧化池(8)连接;所述消毒池(10)顶部通过侧流水孔二(101)与沉淀池(9)连通;所述清水池(12)通过设有增压泵的排水管(121)与消毒池(10)连接，其另一端出口通过管道与所述冲水装置(3)进水端连接。
2.根据权利要求1所述的一种带有一体化污水处理装置的移动厕所，其特征在于，所述一级池(61)与二级池(62)、二级池(62)与三级池(63)均通过隔板(64)顶部的侧流水孔一(641)连通。
3.根据权利要求1所述的一种带有一体化污水处理装置的移动厕所，其特征在于，所述挂置生物填料架(82)包括若干相对设置的高端支柱(821)与低端支柱(822)以及连接高端支柱(821)与低端支柱(822)的若干立柱(823)，所述立柱(823)沿其高度方向设置有多个填料板(824)，所述填料板(824)上设置有生物填料。
4.根据权利要求3所述的一种带有一体化污水处理装置的移动厕所，其特征在于，所述高端支柱(821)与低端支柱(822)两端均设有滑块(825)，所述生物接触氧化池(8)池壁开设有与所述滑块(825)相配合的滑槽(83)。
5.根据权利要求3所述的一种带有一体化污水处理装置的移动厕所，其特征在于，所述立柱(823)与高端支柱(821)、低端支柱(822)均采用螺纹连接。
6.根据权利要求1所述的一种带有一体化污水处理装置的移动厕所，其特征在于，所述沉淀池(9)通过第二挡板(512)顶部的溢流孔(513)与所述生物接触氧化池(8)连通。
说明书
一种带有一体化污水处理装置的移动厕所
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种带有一体化污水处理装置的移动厕所。
背景技术
厕所对于我们的生活是必不可少。在车站、旅游风景区等人流量大的地方，需要大量的一体化可移动厕所。
现有厕所对水的需求量较大，在使用时造成大量的浪费，由于移动厕所的移动性，导致使用水并不方便;同时人体的尿液与粪便主要是由水、有机物以及氮、磷、钾等微量元素等组成。尿液里的水份占到90%以上，有机物约占5%左右;粪便里的水份占到70%，有机物约占25%左右，同时含有大量的细菌，需要对厕所的排污物进行处理。
实用新型内容
本实用新型的一个目的是解决至少上述问题和/或缺陷，并提供至少后面将说明的优点。
为了解决现有技术的不足，本实用新型提供一种带有一体化污水处理装置的移动厕所，包括：
厕所本体，其内部设有若干便池，所述便池底部设有相互连通的排污管，顶部设有冲水装置;
还包括设置于厕所本体一侧带有污水处理箱的处理室，所述污水处理箱内部被第一挡板与第二挡板分割形成呈U形分布的腔室一、腔室二与腔室三，腔室一与腔室二相对设置，腔室三位于U形底部;
腔室一内设有依次连接的预处理调节池、ABR水解酸化池;所述预处理调节池顶部通过一真空处理装置与所述排污管连接，其内通过若干隔板被分割成一级池、二级池与三级池;所述ABR水解酸化池设有与预处理调节池连接的进水管一，其内设有微生物菌床;腔室三内设有顶部通过进水管二与ABR水解酸化池连通的生物接触氧化池，其内置有所述微生物菌床、挂置生物填料架、曝气供氧装置;腔室二内设有依次连接的沉淀池、消毒池、清水池，与生物接触氧化池连通的沉淀池内设有淤泥回流设备，淤泥回流设备另一端分别与ABR水解酸化池、生物接触氧化池连接;所述消毒池顶部通过侧流水孔二与沉淀池连通;所述清水池通过设有增压泵的排水管与消毒池连接，其另一端出口通过管道与所述冲水装置进水端连接。
优选的是，所述一级池与二级池、二级池与三级池均通过隔板顶部的侧流水孔一连通。
优选的是，所述挂置生物填料架包括若干相对设置的高端支柱与低端支柱以及连接高端支柱与低端支柱的若干立柱，所述支柱沿其高度方向设置有多个填料板，所述填料板上设置有生物填料。
优选的是，所述高端支柱与低端支柱两端均设有滑块，所述生物接触氧化池池壁开设有与所述滑块相配合的滑槽。
优选的是，所述立柱与高端支柱、低端支柱均采用螺纹连接。
优选的是，所述沉淀池通过第二挡板顶部的溢流孔与所述生物接触氧化池连通。
本实用新型至少包括以下有益效果：
1、本实用新型采用污水处理箱对厕所的污水及粪便进行处理，经处理后得到的清水再次用于厕所冲洗，节约水资源，利于推广;
2、污水处理箱采用呈U形分布的腔室一、腔室二与腔室三，结构简单，体积小，便于安装使用，适应性广;预处理调节池分离出大颗粒物，均化水质水量以利于达到后续生化反应条件;沉淀池池底的污泥沉淀由淤泥回流设备分别抽送至ABR水解酸化池和生物接触氧化池加以二次利用，实现微生物循环利用，节约资源。
