申请日2018.04.11
公开(公告)日2019.03.19
IPC分类号C02F1/461; C02F1/72; C02F103/32
摘要
本实用新型公开了一种对酱香型白酒废水处理的三级电催化氧化装置，包括进水系统、电催化氧化系统和出水系统;进水系统包括增压泵、加药桶和文丘里射流器，增压泵的进水管与A2/O处理系统的清水池相连，增压泵的出水管与文丘里射流器的收缩管相连，文丘里射流器的加药口通过管道连接有加药桶，加药桶中装有电解质，电解质和废水在文丘里射流器的扩压管处形成混合溶液;电催化氧化系统设置有三级电催化氧化系统，包括电解槽、直流整流机、DSA阳极和阴极，三个所述电解槽串联连接;出水系统包括检测装置和出水管。经过上述装置处理后的白酒废水出水色度远低于行业标准的规定，同时出水中CODCr也达到排放标准要求。
权利要求书
1.一种对酱香型白酒废水处理的三级电催化氧化装置，其特征在于：包括进水系统、电催化氧化系统和出水系统;
所述进水系统包括增压泵、加药桶和文丘里射流器，所述增压泵的进水管与A2/O处理系统的清水池相连，所述增压泵的出水管与文丘里射流器的收缩管相连，所述文丘里射流器的加药口通过管道连接有所述加药桶，所述加药桶中装有电解质，所述电解质和废水在所述文丘里射流器的扩压管处形成混合溶液;
所述电催化氧化系统包括第一级电催化氧化系统、第二级电催化氧化系统、第三级电催化氧化系统，所述第一级电催化氧化系统、第二级电催化氧化系统、第三级电催化氧化系统均包括电解槽、直流整流机、DSA阳极和阴极;所述DSA阳极和所述阴极设置于所述电解槽中;所述DSA阳极连接所述直流整流机的正极，所述阴极连接所述直流整流机的负极;所述混合溶液通过管道流入所述第一级电催化氧化系统的电解槽，三个所述电解槽串联连接;
所述出水系统包括检测装置和出水管，所述出水管连接在所述第三级电催化氧化系统的电解槽上，所述出水管上还设置有所述检测装置。
2.根据权利要求1所述的一种对酱香型白酒废水处理的三级电催化氧化装置，其特征在于：所述文丘里射流器与所述加药桶之间的管道上设有流量计。
3.根据权利要求1所述的一种对酱香型白酒废水处理的三级电催化氧化装置，其特征在于：所述电解质为氯化钠溶液。
4.根据权利要求1所述的一种对酱香型白酒废水处理的三级电催化氧化装置，其特征在于：所述阴极为不锈钢板。
5.根据权利要求1所述的一种对酱香型白酒废水处理的三级电催化氧化装置，其特征在于：三个所述电解槽容积均为6m3;相邻的两个所述电解槽通过布水器串联。
6.根据权利要求5所述的一种对酱香型白酒废水处理的三级电催化氧化装置，其特征在于：所述第一级电催化氧化系统、所述第二级电催化氧化系统和所述第三级电催化氧化系统中的所述DSA阳极和阴极上的电流密度依次减小。
7.根据权利要求6所述的一种对酱香型白酒废水处理的三级电催化氧化装置，其特征在于：所述DSA阳极通过阳极接线端与所述直流整流机的正极电连接，所述阴极通过阴极接线端与所述直流整流机的负极电连接;所述阳极接线端和所述阴极接线端均设有电源接线孔。
8.根据权利要求7所述的一种对酱香型白酒废水处理的三级电催化氧化装置，其特征在于：所述DSA阳极和所述阴极为板状结构，所述DSA阳极和所述阴极间隔设置有若干个，所述DSA阳极和所述阴极通过ABS绝缘隔离柱固定。
9.根据权利要求8所述的一种对酱香型白酒废水处理的三级电催化氧化装置，其特征在于：所述ABS绝缘隔离柱设置有至少两组。
10.根据权利要求1所述的一种对酱香型白酒废水处理的三级电催化氧化装置，其特征在于：所述电解槽设置有密封盖板和集气管道，所述集气管道用于收集析出的氯气。
说明书
一种对酱香型白酒废水处理的三级电催化氧化装置
技术领域
本实用新型涉及废水处理技术领域，特别是涉及一种对酱香型白酒废水处理的三级电催化氧化装置。
背景技术
众所周知，白酒酿造过程中通常需要多次反复发酵、蒸馏，随着蒸馏次数的增加，产生的废水色度逐渐加深，废水中难以进行生物降解的显色物质的含量也会随着蒸馏次数逐渐增加。而经过常规A2/O工艺处理后的废水中，依然含有较多的生化性极差的显色有机污染物，所以A2/O工艺处理后的排放出水难以达到《发酵酒精和白酒工业废水污染物排放标准》 (GB27631-2011)表3规定的20倍以下色度(稀释倍数)以及《城镇污水处理厂污染物排放标准》(GB18918—2002)所要求的CODCr≤50mg/L(一级 A标)的要求。
现有的污水处理方法如吸附法、生化法、混凝沉淀法等也难以达到理想的处理效果以及经济、技术要求。
实用新型内容
本实用新型的目的是提供一种对酱香型白酒废水处理的三级电催化氧化装置，以解决上述现有技术存在的问题，使处理后的废水出水色度能够满足排放标准的要求。
为实现上述目的，本实用新型提供了如下方案：

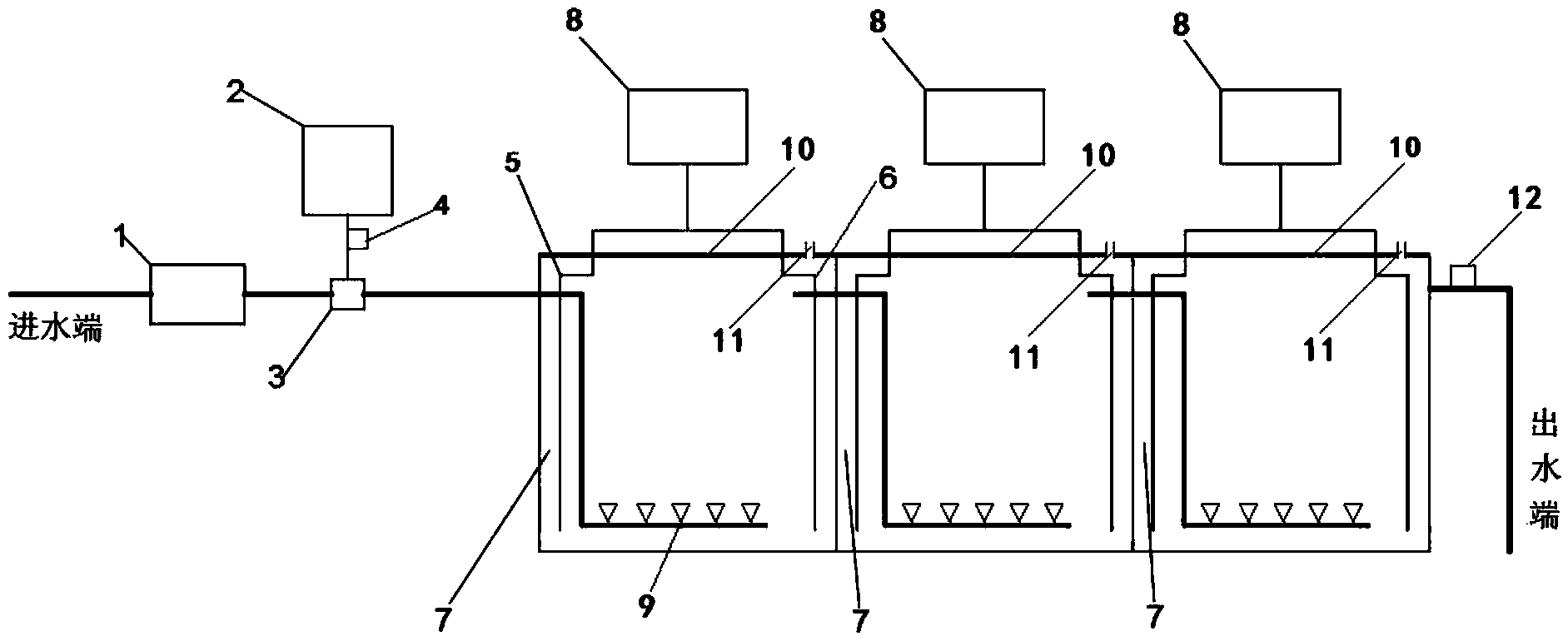

本实用新型提供了一种对酱香型白酒废水处理的三级电催化氧化装置，包括进水系统、电催化氧化系统和出水系统;
所述进水系统包括增压泵、加药桶和文丘里射流器，所述增压泵的进水管与A2/O处理系统的清水池相连，所述增压泵的出水管与文丘里射流器的收缩管相连，所述文丘里射流器的加药口通过管道连接有所述加药桶，所述加药桶中装有电解质，所述电解质和废水在所述文丘里射流器的扩压管处形成混合溶液;
所述电催化氧化系统包括第一级电催化氧化系统、第二级电催化氧化系统、第三级电催化氧化系统，所述第一级电催化氧化系统、第二级电催化氧化系统、第三级电催化氧化系统均包括电解槽、直流整流机、DSA阳极和阴极;所述DSA阳极和所述阴极设置于所述电解槽中;所述DSA阳极连接所述直流整流机的正极，所述阴极连接所述直流整流机的负极;所述混合溶液通过管道流入所述第一级电催化氧化系统的电解槽，三个所述电解槽串联连接;
所述出水系统包括检测装置和出水管，所述出水管连接在所述第三级电催化氧化系统的电解槽上，所述出水管上还设置有所述检测装置。
优选的，所述文丘里射流器与所述加药桶之间的管道上设有流量计。
优选的，所述电解质为氯化钠溶液。
优选的，所述阴极为不锈钢板。
优选的，三个所述电解槽容积均为6m3;相邻的两个所述电解槽通过布水器串联。
优选的，所述第一级电催化氧化系统、所述第二级电催化氧化系统和所述第三级电催化氧化系统中的所述DSA阳极和阴极上的电流密度依次减小。
优选的，所述DSA阳极通过阳极接线端与所述直流整流机的正极电连接，所述阴极通过阴极接线端与所述直流整流机的负极电连接;所述阳极接线端和所述阴极接线端均设有电源接线孔。
优选的，所述DSA阳极和所述阴极为板状结构，所述DSA阳极和所述阴极间隔设置有若干个，所述DSA阳极和所述阴极通过ABS绝缘隔离柱固定。
优选的，所述ABS绝缘隔离柱设置有至少两组。
优选的，所述电解槽设置有密封盖板和集气管道，所述集气管道用于收集析出的氯气。
本实用新型相对于现有技术取得了以下技术效果：
本实用新型设置有三级连续流动的电解槽，污水中的污染物在第一级电解池中快速被降解，其中较高电流密度能够高效电解水中有机污染物以及各种显色物质，显色物质被氧化，后续的两级电解槽的电流密度适当依次降低，对废水中残余污染物进一步电解清除。
