申请日2018.04.04
公开(公告)日2019.05.07
IPC分类号C02F9/02
摘要
本实用新型属于家用电器领域，公开了一种水处理模块和嵌入式净饮机，该水处理模块(200)包括：滤芯(10)，滤芯为多层过滤的复合滤芯并包括筒状滤壳(1)和位于滤壳内的滤芯部，滤芯部至少设有反渗透滤芯层;以及滤水增压泵(40)，用于为反渗透滤芯层提供增压流体;滤芯部包括沿过滤流体的流向依次布置的PAC滤芯层、反渗透滤芯层和活性炭滤芯层。在本实用新型中，通过将多个滤芯复合成一体式的复合滤芯，能够大幅减小容置滤芯所需的空间，从而使水处理模块乃至整机更为小巧紧凑，进而使整机更为美观。
权利要求书
1.一种水处理模块，其特征在于，所述水处理模块(200)包括：
滤芯(10)，所述滤芯(10)水平摆置，所述滤芯(10)为多层过滤的复合滤芯并包括筒状滤壳(1)和位于所述滤壳(1)内的滤芯部，所述滤芯部包括沿过滤流体的流向依次布置的PAC滤芯层、反渗透滤芯层和活性炭滤芯层;
滤芯安装座(20)，所述滤芯安装座(20)固定设置，所述滤芯(10)可更换地插装于所述滤芯安装座(20)的滤芯插槽(23)中;以及
滤水增压泵(40)，用于为所述反渗透滤芯层提供增压流体。
2.根据权利要求1所述的水处理模块，其特征在于，所述滤芯(10)的过滤精度不大于0.00001μm。
3.根据权利要求1所述的水处理模块，其特征在于，所述PAC滤芯层和所述反渗透滤芯层同心且间隔布置，所述PAC滤芯层位于所述反渗透滤芯层的径向外侧，所述反渗透滤芯层的轴向外端与所述活性炭滤芯层的轴向內端相连。

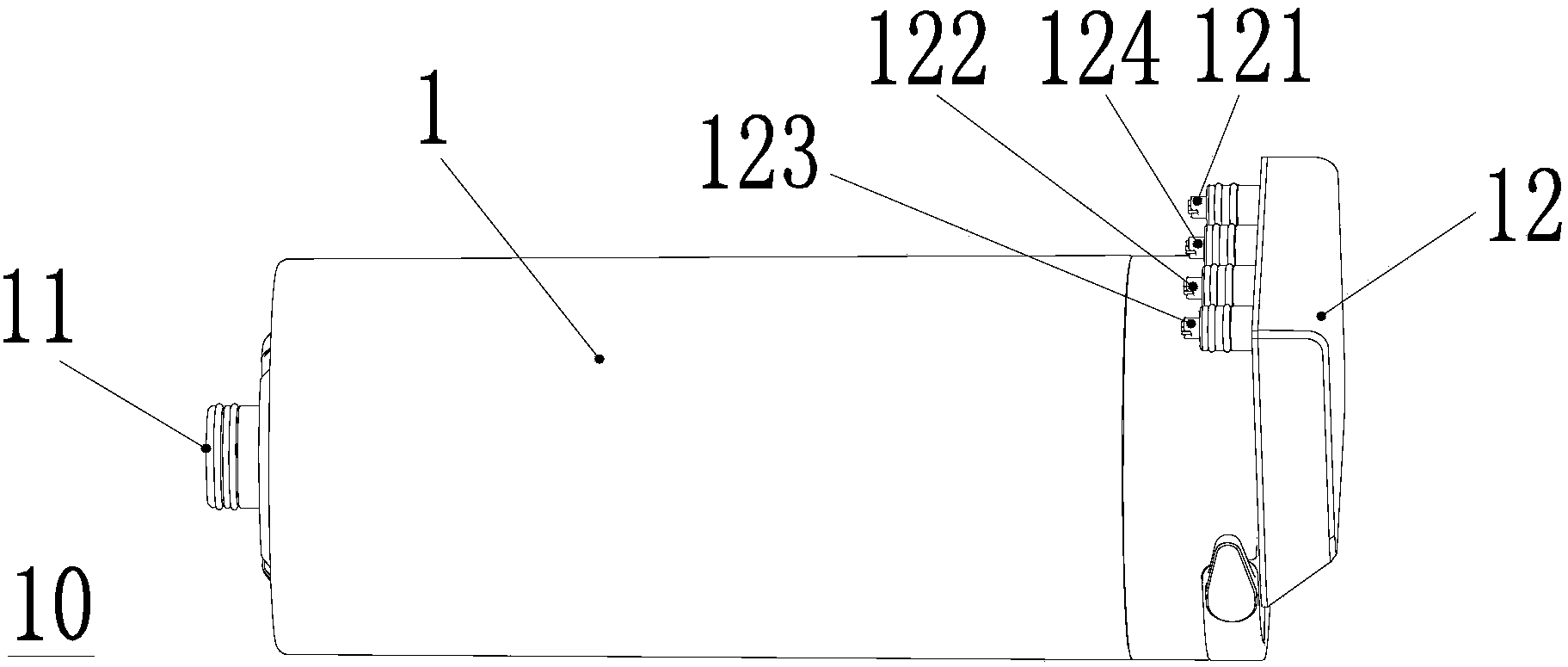

4.根据权利要求1所述的水处理模块，其特征在于，所述滤壳(1)的内端轴向伸出有内接口管(11)，所述滤壳(1)的外端径向向外地伸出有外接口管部(12)，所述滤芯插槽(23)的內底壁设有内接口槽，所述滤芯安装座(20)上固定安装有水路板(30)，所述滤芯(10)插装所述滤芯插槽(23)时，所述内接口管(11)插接于所述内接口槽中，所述外接口管部(12)对接于所述水路板(30);
其中，所述外接口管部(12)包括作为所述PAC滤芯层的进水口的原水外接口管(121)、作为所述PAC滤芯层的第二出水口的粗滤水外接口管(124)、连接所述反渗透滤芯层的第一出水口的纯水外接口管(122)以及连接所述反渗透滤芯层的第二出水口的废水外接口管(123)，所述内接口管(11)为同心套管并包括与所述PAC滤芯层的第一出水口连通的内接出水管以及与所述反渗透滤芯层的进水口相连的内接入水管，所述滤水增压泵(40)设置在连接所述内接出水管与所述内接入水管的增压管路上。
5.根据权利要求1或4所述的水处理模块，其特征在于，所述滤水增压泵(40)固定安装于所述滤芯安装座(20)的下方。
6.根据权利要求5所述的水处理模块，其特征在于，所述滤水增压泵(40)外罩设有隔音罩(41)，所述滤芯安装座(20)固定支撑于所述隔音罩(41)的顶部。
7.根据权利要求5所述的水处理模块，其特征在于，所述水处理模块(200)还包括水箱(50)，所述滤芯(10)过滤后的纯水引流至所述水箱(50)，所述水箱(50)设置在所述滤芯安装座(20)的上方。
8.一种嵌入式净饮机，其特征在于，所述嵌入式净饮机包括功能模块和根据权利要求1～7中任意一项所述的水处理模块，所述功能模块和所述水处理模块(200)布置于机腔内并沿水平方向间隔布置。
说明书
水处理模块和嵌入式净饮机
技术领域
本实用新型属于家用电器领域，具体地，涉及一种水处理模块和嵌入式净饮机。
背景技术
现有的嵌入式净饮机由于能够完全嵌入橱柜或墙体内并与整体厨房形成为一个协调的整体，越来越得到消费者的青睐，越来越普及。其中，来自外部的原水直接通入净饮机中，而后通过净饮机内的滤芯组件过滤掉原水中的污染物进而得到可供用户直饮的纯水，制得的纯水从净饮机的出水口流入用户的盛液杯体中。
在常规的嵌入式净饮机中，滤芯组件内通常设置有多个滤芯，且原水经由多个滤芯逐个串联过滤后制得纯水，如此，致使滤芯组件乃至整机的整体尺寸较大，从而使得嵌入式净饮机的运输成本和存储成本均较高，当然，整机的整体尺寸较大也会使整机显得较为臃肿笨重，影响整机美观。
实用新型内容
针对现有技术中的上述不足或缺陷，本实用新型提供一种水处理模块和嵌入式净饮机，该水处理模块内的滤芯为多层过滤的复合滤芯，有利于使水处理模块乃至整机结构更为小巧紧凑。
为实现上述目的，本实用新型提供了一种水处理模块，该水处理模块包括：滤芯，所述滤芯为多层过滤的复合滤芯并包括筒状滤壳和位于所述滤壳内的滤芯部，所述滤芯部至少设有反渗透滤芯层;以及滤水增压泵，用于为所述反渗透滤芯层提供增压流体。
优选地，所述滤芯部包括沿过滤流体的流向依次布置的PAC滤芯层、所述反渗透滤芯层和活性炭滤芯层。
优选地，所述滤芯的过滤精度不大于0.00001μm。
优选地，所述PAC滤芯层和所述反渗透滤芯层同心且间隔布置，所述PAC滤芯层位于所述反渗透滤芯层的径向外侧，所述反渗透滤芯层的轴向外端与所述活性炭滤芯层的轴向內端相连。
优选地，所述水处理模块包括水平摆置的所述滤芯和固定设置的滤芯安装座，所述滤芯可更换地插装于所述滤芯安装座的滤芯插槽中。
优选地，所述滤壳的内端轴向伸出有内接口管，所述滤壳的外端径向向外地伸出有外接口管部，所述滤芯插槽的內底壁设有内接口槽，所述滤芯安装座上固定安装有水路板，所述滤芯插装所述滤芯插槽时，所述内接口管插接于所述内接口槽中，所述外接口管部对接于所述水路板;其中，所述外接口管部包括作为所述PAC滤芯层的进水口的原水外接口管、作为所述PAC滤芯层的第二出水口的粗滤水外接口管、连接所述反渗透滤芯层的第一出水口的纯水外接口管以及连接所述反渗透滤芯层的第二出水口的废水外接口管，所述内接口管为同心套管并包括与所述PAC滤芯层的第一出水口连通的内接出水管以及与所述反渗透滤芯层的进水口相连的内接入水管，所述滤水增压泵设置在连接所述内接出水管与所述内接入水管的增压管路上。
优选地，所述滤水增压泵固定安装于所述滤芯安装座的下方。
优选地，所述滤水增压泵外罩设有隔音罩，所述滤芯安装座固定支撑于所述隔音罩的顶部。
优选地，所述水处理模块还包括水箱，所述滤芯过滤后的纯水引流至所述水箱，所述水箱设置在所述滤芯安装座的上方。
本实用新型还提供一种嵌入式净饮机，该嵌入式净饮机包括功能模块和水处理模块，所述功能模块和所述水处理模块布置于机腔内并沿水平方向间隔布置。
通过上述技术方案，在本实用新型中，滤芯为多层过滤的复合滤芯并包括筒状滤壳和至少设有反渗透滤芯层的滤芯部，这样，通过将多个滤芯复合成一体式的复合滤芯，能够大幅减小容置滤芯所需的空间，使水处理模块乃至嵌入式净饮机更为小巧紧凑，进而使整机更为美观。
本实用新型的其它特征和优点将在随后的具体实施方式部分予以详细说明。
