申请日2019.02.28
公开(公告)日2019.05.10
IPC分类号B01F7/04; B01F7/02; C02F1/52
摘要
本发明提供了一种用于污水处理的絮凝混合装置，属于污水处理设备技术领域，包括混合搅拌筒混合搅拌筒的一端径向端面上设有进水口和进药口，混合搅拌筒的另一端的径向端面上设有出水口;混合搅拌筒的径向端面上铰接有第一液压油缸和第二液压油缸，第一液压油缸的另一端和第二液压油缸的另一端均铰接在一底座上。控制器，用于控制所述驱动机构驱动所述搅拌装置旋转的旋转速度，以及用于分别控制所述第一液压油缸和所述第二液压油缸的高度。本发明可根据进入系统的污水种类进行调节搅拌转速及出水口高度，保证出水效果;可使药粉、药剂与污水直接、充分地接触，提高了处理效果、减少了占地面积、减少投资费用，减少药粉使用量，降低运行成本。
权利要求书
1.一种用于污水处理的絮凝混合装置，其特征在于：

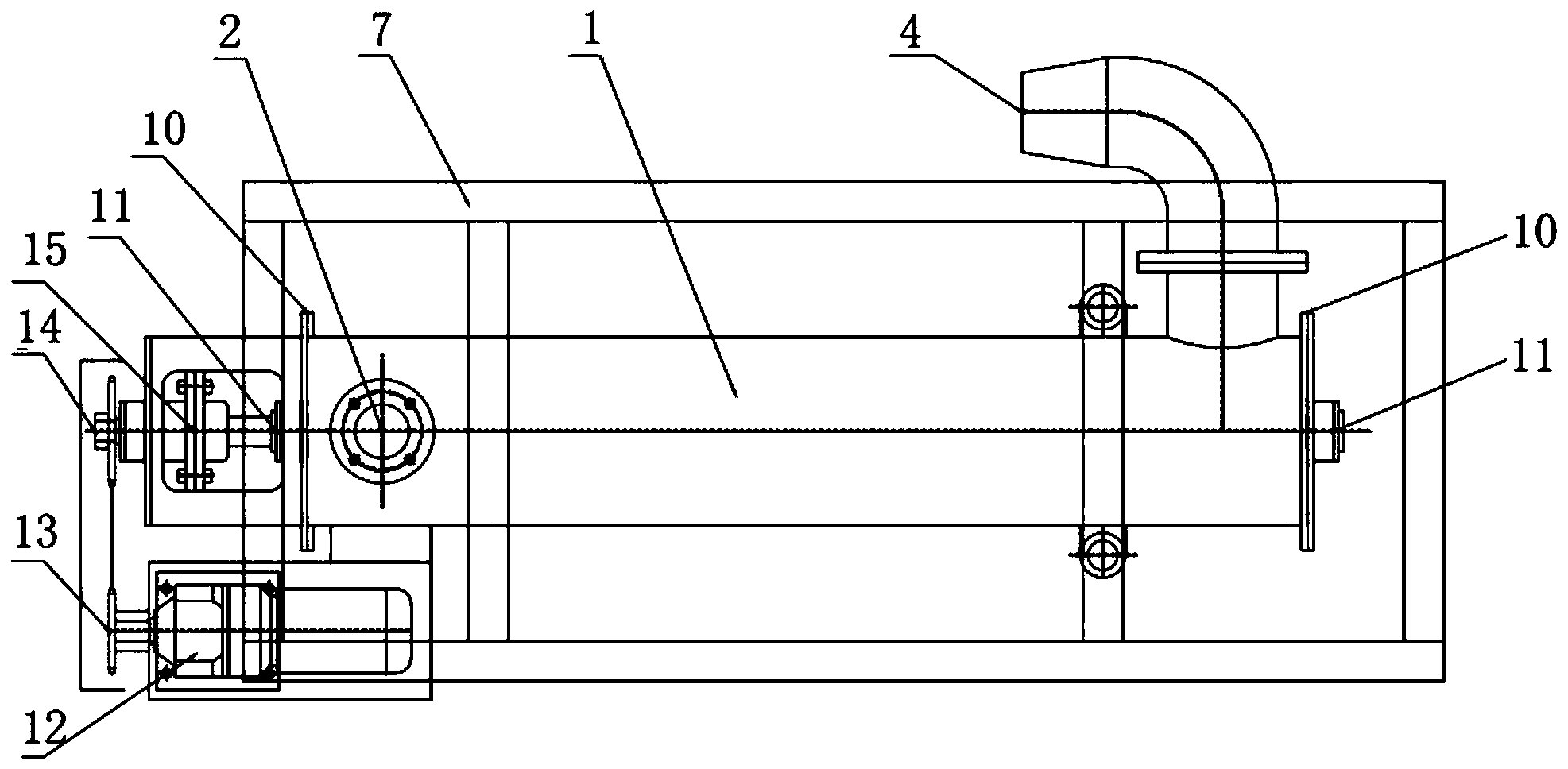

包括混合搅拌筒(1)，所述混合搅拌筒(1)内设有搅拌装置，所述混合搅拌筒(1)的外部设有用于驱动搅拌装置的驱动机构;所述混合搅拌筒(1)的一端径向端面上设有进水口(2)和进药口(3)，所述混合搅拌筒(1)的另一端的径向端面上设有出水口(4);
所述混合搅拌筒(1)的径向端面上铰接有第一液压油缸(5)和第二液压油缸(6)，所述第一液压油缸(5)的另一端和所述第二液压油缸(6)的另一端均铰接在一底座(7)上;所述第一液压油缸(5)与所述混合搅拌筒(1)的连接点和所述第二液压油缸(6)与所述混合搅拌筒(1)的连接点的连线与所述混合搅拌筒(1)的中轴线平行;
控制器，用于控制所述驱动机构驱动所述搅拌装置旋转的旋转速度，以及用于分别控制所述第一液压油缸和所述第二液压油缸的高度。
2.根据权利要求1所述的用于污水处理的絮凝混合装置，其特征在于：所述搅拌装置包括旋转轴(8)和设于所述旋转轴(8)上的搅拌桨(9)。
3.根据权利要求2所述的用于污水处理的絮凝混合装置，其特征在于：所述混合搅拌筒(1)的两端均设有端盖(10)，所述端盖(10)的中部通过轴承座设有轴承(11)。
4.根据权利要求3所述的用于污水处理的絮凝混合装置，其特征在于：所述旋转轴(8)的一端穿过端盖(10)上的轴承(11)后与所述驱动机构连接，所述旋转轴(8)的另一端与所述混合搅拌筒(1)的另一端的端盖(10)上的轴承(11)的内圈连接。
5.根据权利要求4所述的用于污水处理的絮凝混合装置，其特征在于：所述驱动机构包括伺服电机(12)、与所述伺服电机(12)连接的主动轮(13)、与主动轮(13)连接的从动轮(14)以及与从动轮(14)连接有联轴器(15)，所述联轴器(15)固定在端盖(10)上，所述联轴器(15)与所述旋转轴(8)连接。
6.根据权利要求5所述的用于污水处理的絮凝混合装置，其特征在于：所述控制器与所述伺服电机(12)连接，所述控制器还与所述第一液压油缸(5)和所述第二液压油缸(6)的油泵连接。
7.根据权利要求1-6任一项所述的用于污水处理的絮凝混合装置，其特征在于，所述控制器为触控屏。
8.根据权利要求1所述的用于污水处理的絮凝混合装置，其特征在于：所述底座(7)的底部设有自锁万向轮。
9.根据权利要求1所述的用于污水处理的絮凝混合装置，其特征在于：所述混合搅拌筒(1)上还设有放空阀(16)。
说明书
用于污水处理的絮凝混合装置
技术领域
本发明涉及污水处理技术领域，具体涉及一种用于污水处理的絮凝混合装置。
背景技术
在污水处理过程中，很多工业废水和生活污水中都有重金属离子、悬浮物、大肠杆菌等对人体有害的物质，需要经过絮凝混合、沉淀处理后在进入下一步处理单元处理达标后才能排放。污水在处理的时候往往需要加入粉末状、液体药剂，处理过程中污水与药剂充分接触絮凝混合后才能发挥药剂的作用，由于加药过程中污水的不断注入和排出，在注入过程中污水与药剂的絮凝混合受搅拌设备的转速、絮凝混合水槽尺寸的影响，使部分污水与药剂来不及反应或停留时间长，造成污水处理效果达不到预期指标，无法减轻后续单元负重;而且设备占地面积大，投资成本高，造成药剂的浪费，同时也增加了污水处理的成本。
发明内容
本发明的目的在于提供一种用于污水处理的絮凝混合装置，以解决上述背景技术中存在的同类设备絮凝混合效果差、操作难度大、工艺流程复杂、设备结构复杂、占地面积大、投资费用高和不可移动的技术问题。
为了实现上述目的，本发明采取了如下技术方案：
本发明提供的一种用于污水处理的絮凝混合装置，包括混合搅拌筒，所述混合搅拌筒内设有搅拌装置，所述混合搅拌筒的外部设有用于驱动搅拌装置的驱动机构;所述混合搅拌筒的一端径向端面上设有进水口和进药口，所述混合搅拌筒的另一端的径向端面上设有出水口;
所述混合搅拌筒的径向端面上铰接有第一液压油缸和第二液压油缸，所述第一液压油缸的另一端和所述第二液压油缸的另一端均铰接在一底座上;所述第一液压油缸与所述混合搅拌筒的连接点和所述第二液压油缸与所述混合搅拌筒的连接点的连线与所述混合搅拌筒的中轴线平行;
控制器，用于控制所述驱动机构驱动所述搅拌装置旋转的旋转速度，以及用于分别控制所述第一液压油缸和所述第二液压油缸的高度。
优选的，所述搅拌装置包括旋转轴和设于所述旋转轴上的搅拌桨。
优选的，所述混合搅拌筒的两端均设有端盖，所述端盖的中部通过轴承座设有轴承。
优选的，所述旋转轴的一端穿过端盖上的轴承后与所述驱动机构连接，所述旋转轴的另一端与所述混合搅拌筒的另一端的端盖上的轴承的内圈连接。
优选的，所述驱动机构包括伺服电机、与所述伺服电机连接的主动轮、与主动轮连接的从动轮以及与从动轮连接有联轴器，所述联轴器固定在端盖上，所述联轴器与所述旋转轴连接。
优选的，所述控制器与所述伺服电机连接，所述控制器还与所述第一液压油缸和所述第二液压油缸的油泵连接。
优选的，所述控制器为触控屏。
优选的，所述底座的底部设有自锁万向轮。
优选的，所述混合搅拌筒上还设有放空阀。
本发明有益效果：设备投资及运行费用低，便于流动作业;操作简单，设备可根据事先编辑好的控制条件自动运行，可根据用户的需要，手动进行控制;可根据进入系统的污水种类进行调节搅拌转速及出水口高度，保证出水效果;可使药粉、药剂与污水直接、充分地接触，提高了处理效果、减少了占地面积、减少投资费用，减少药粉使用量，降低运行成本。
本发明附加的方面和优点将在下面的描述中部分给出，这些将从下面的描述中变得明显，或通过本发明的实践了解到。
