申请日2018.05.31
公开(公告)日2019.01.04
IPC分类号H02B1/30; H02B1/20
摘要
本实用新型公开了污水处理设备用可快速安装维修的自动化电气控制柜，包括底座和柜体，所述柜体通过焊接方式固定安装在底座的上端，所述柜体的前端设置有前盖，通过在该污水处理设备用可快速安装维修的自动化电气控制柜的柜体内部的后端内壁上增加了竖向三组且每组六个等距安装的便捷走线装置，且便捷走线装置可以通过锁定螺母实现自由开合，这样能够极大的方便梳理柜体内部安装的元器件的走线，把柜体内部的元器件的电线能够快速的分组梳理固定到便捷走线装置内部，从而使得柜体内部在把元器件安装好之后能够给使用者一种简洁舒适的感觉，且维修人员只需要通过规整的走线就能直接找到需要维修的元器件，进而能够快速且安装的进行维修。
权利要求书

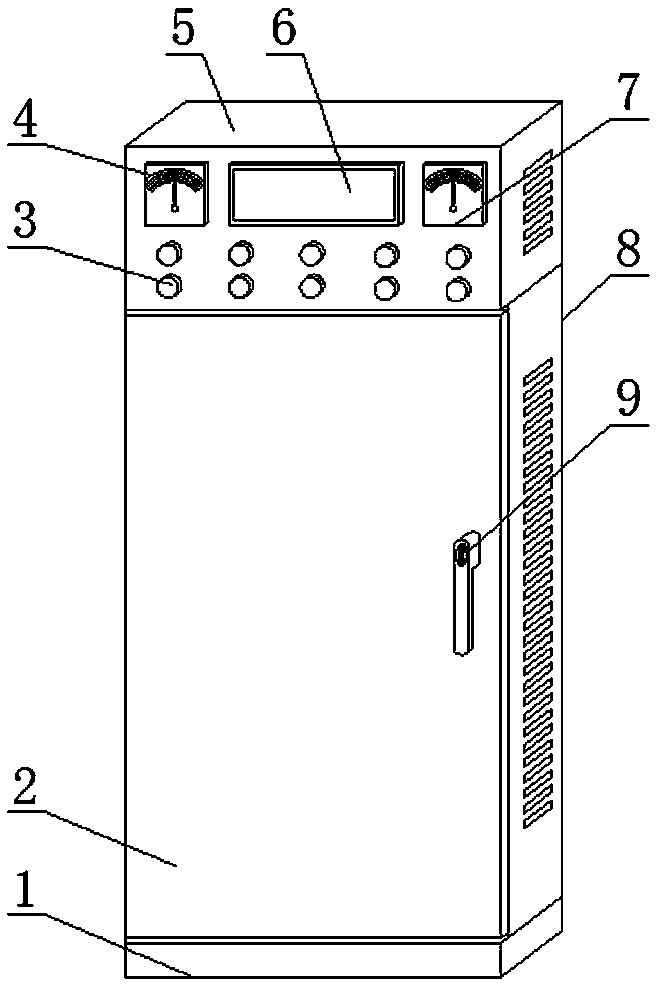

1.污水处理设备用可快速安装维修的自动化电气控制柜，包括底座(1)和柜体(8)，其特征在于：所述柜体(8)通过焊接方式固定安装在底座(1)的上端，所述柜体(8)最的前端设置有前盖(2)，所述前盖(2)与柜体(8)通过铰链(10)固定连接，所述铰链(10)的两侧均通过固定螺母固定安装在柜体(8)前端最左侧的前壁上和前盖(2)最左端外壁上，所述前盖(2)的前端外壁与底座(1)的前端外壁保持在同一个竖直的水平线上，所述前盖(2)的前端外壁最右侧设置有通过固定螺母固定安装的手把(9)，所述柜体(8)的上端设置有通过固定螺母固定安装的控制箱(5)，所述控制箱(5)的前端外壁中间设置有数据显示屏(6)，所述数据显示屏(6)左侧的控制箱(5)前端外壁上设置有通过内嵌方式固定安装的电流表(4)，所述数据显示屏(6)右侧的控制箱(5)前端外壁上设置有通过内嵌方式固定安装的电压表(7)，所述电压表(7)、数据显示屏(6)和电流表(4)下侧的控制箱(5)前端外壁上设置有控制按钮(3)，所述柜体(8)内部的左右两侧内壁上设置有通过固定螺母固定安装的安装片(11)，所述左右两侧的安装片(11)上连接有横向的安装板(12)，所述安装板(12)和安装片(11)通过焊接方式固定连接，所述安装板(12)上设置有安装孔(13)，所述柜体(8)内部后侧内壁上设置有便捷走线装置(14)，所述控制箱(5)通过外部电源电性连接。
2.根据权利要求1所述的污水处理设备用可快速安装维修的自动化电气控制柜，其特征在于：所述便捷走线装置(14)上设置有横向的固定片(141)，所述便捷走线装置(14)通过固定片(141)固定安装在柜体(8)内部后侧内壁上，所述固定片(141)左侧的前端外壁上设置有旋转装置(142)，所述旋转装置(142)上设置有L型夹线杆(143)，所述L型夹线杆(143)与固定片(141)之间形成四方形，所述L型夹线杆(143)的横向顶端后侧设置有竖直的档杆(144)，所述档杆(144)的后端通过焊接方式固定安装在固定片(141)前端外壁上，所述档杆(144)的前端内部设置有开口向前的固定孔(145)，所述在L型夹线杆(143)的横向顶端前端外壁上设置有锁定螺母(146)，所述锁定螺母(146)的前端穿过L型夹线杆(143)并设置在固定孔(145)的内部。
3.根据权利要求2所述的污水处理设备用可快速安装维修的自动化电气控制柜，其特征在于：所述旋转装置(142)上设置有固定夹板(148)，所述固定夹板(148)的内部设置有开口向外的旋转槽(147)，所述L型夹线杆(143)的底端固定安装在旋转槽(147)的内部，所述固定夹板(148)上设置有固定轴(149)，所述固定轴(149)分别穿过固定夹板(148)、旋转槽(147)和L型夹线杆(143)并设置在固定夹板(148)的内部，所述固定夹板(148)和L型夹线杆(143)通过固定轴(149)固定连接。
4.根据权利要求1所述的污水处理设备用可快速安装维修的自动化电气控制柜，其特征在于：所述安装板(12)共设置有五个，且五个安装板(12)左右两端均通过安装片(11)分别固定安装在柜体(8)内部的左右两侧内壁上。
5.根据权利要求1所述的污水处理设备用可快速安装维修的自动化电气控制柜，其特征在于：所述底座(1)的宽度分别与前盖(2)加上柜体(8)的宽度和控制箱(5)的宽度相等，所述底座(1)的前端外壁与前盖(2)的前端外壁和控制箱(5)的前端外壁均保持在同一个竖直的水平线上。
6.根据权利要求1所述的污水处理设备用可快速安装维修的自动化电气控制柜，其特征在于：所述数据显示屏(6)采用的为2K显示屏，所述数据显示屏(6)通过内嵌的方式固定安装在控制箱(5)的前端外壁上。
7.根据权利要求1所述的污水处理设备用可快速安装维修的自动化电气控制柜，其特征在于：所述每个安装板(12)的上下两侧的柜体(8)内部后端内壁上均设置有便捷走线装置(14)，所述便捷走线装置(14)竖向排列的共设置有三组，且三组竖向排列的便捷走线装置(14)分别安装在柜体(8)内部后端内壁的左右两端和中间位置。
8.根据权利要求1所述的污水处理设备用可快速安装维修的自动化电气控制柜，其特征在于：所述前盖(2)和柜体(8)通过铰链(10)固定连接，所述铰链(10)共设置有三个，且三个铰链(10)在前盖(2)和柜体(8)相连处分上中下三点等距安装。
说明书
污水处理设备用可快速安装维修的自动化电气控制柜
技术领域
本实用新型属于控制柜相关技术领域，具体涉及污水处理设备用可快速安装维修的自动化电气控制柜。
背景技术
控制柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，其布置应满足电力系统正常运行的要求，便于检修，不危及人身及周围设备的安全。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。
现有的污水处理设备用可快速安装维修的自动化电气控制柜技术存在以下问题：现有的污水处理设备用可快速安装维修的自动化电气控制柜在柜体内部把各级元器件安装好之后还需要对元器件的电线一一梳理进行走线，这样会使其使用起来非常的繁琐。
实用新型内容
本实用新型的目的在于提供污水处理设备用可快速安装维修的自动化电气控制柜，以解决上述背景技术中提出的在柜体内部把元器件安装好之后还需要对电线一一梳理进行走线而使其使用起来非常繁琐的问题。
为实现上述目的，本实用新型提供如下技术方案：污水处理设备用可快速安装维修的自动化电气控制柜，包括底座和柜体，所述柜体通过焊接方式固定安装在底座的上端，所述柜体最的前端设置有前盖，所述前盖与柜体通过铰链固定连接，所述铰链的两侧均通过固定螺母固定安装在柜体前端最左侧的前壁上和前盖最左端外壁上，所述前盖的前端外壁与底座的前端外壁保持在同一个竖直的水平线上，所述前盖的前端外壁最右侧设置有通过固定螺母固定安装的手把，所述柜体的上端设置有通过固定螺母固定安装的控制箱，所述控制箱的前端外壁中间设置有数据显示屏，所述数据显示屏左侧的控制箱前端外壁上设置有通过内嵌方式固定安装的电流表，所述数据显示屏右侧的控制箱前端外壁上设置有通过内嵌方式固定安装的电压表，所述电压表、数据显示屏和电流表下侧的控制箱前端外壁上设置有控制按钮，所述柜体内部的左右两侧内壁上设置有通过固定螺母固定安装的安装片，所述左右两侧的安装片上连接有横向的安装板，所述安装板和安装片通过焊接方式固定连接，所述安装板上设置有安装孔，所述柜体内部后侧内壁上设置有便捷走线装置，所述控制箱通过外部电源电性连接。
优选的，所述便捷走线装置上设置有横向的固定片，所述便捷走线装置通过固定片固定安装在柜体内部后侧内壁上，所述固定片左侧的前端外壁上设置有旋转装置，所述旋转装置上设置有L型夹线杆，所述L型夹线杆与固定片之间形成四方形，所述L型夹线杆的横向顶端后侧设置有竖直的档杆，所述档杆的后端通过焊接方式固定安装在固定片前端外壁上，所述档杆的前端内部设置有开口向前的固定孔，所述在L型夹线杆的横向顶端前端外壁上设置有锁定螺母，所述锁定螺母的前端穿过L型夹线杆并设置在固定孔的内部。
优选的，所述旋转装置上设置有固定夹板，所述固定夹板的内部设置有开口向外的旋转槽，所述L型夹线杆的底端固定安装在旋转槽的内部，所述固定夹板上设置有固定轴，所述固定轴分别穿过固定夹板、旋转槽和L型夹线杆并设置在固定夹板的内部，所述固定夹板和L型夹线杆通过固定轴固定连接。
优选的，所述安装板共设置有五个，且五个安装板左右两端均通过安装片分别固定安装在柜体内部的左右两侧内壁上。
优选的，所述底座的宽度分别与前盖加上柜体的宽度和控制箱的宽度相等，所述底座的前端外壁与前盖的前端外壁和控制箱的前端外壁均保持在同一个竖直的水平线上。
优选的，所述数据显示屏采用的为2K显示屏，所述数据显示屏通过内嵌的方式固定安装在控制箱的前端外壁上。
优选的，所述每个安装板的上下两侧的柜体内部后端内壁上均设置有便捷走线装置，所述便捷走线装置竖向排列的共设置有三组，且三组竖向排列的便捷走线装置分别安装在柜体内部后端内壁的左右两端和中间位置。
优选的，所述前盖和柜体通过铰链固定连接，所述铰链共设置有三个，且三个铰链在前盖和柜体相连处分上中下三点等距安装。
与现有技术相比，本实用新型提供了污水处理设备用可快速安装维修的自动化电气控制柜，具备以下有益效果：
本实用新型通过在该污水处理设备用可快速安装维修的自动化电气控制柜的柜体内部的后端内壁上增加了竖向三组且每组六个等距安装的便捷走线装置，且便捷走线装置可以通过锁定螺母实现自由开合，这样能够极大的方便梳理柜体内部安装的元器件的走线，把柜体内部的元器件的电线能够快速的分组梳理固定到便捷走线装置内部，从而使得柜体内部在把元器件安装好之后能够给使用者一种简洁舒适的感觉，而通过便捷走线装置梳理固定的电线也会极大的方便了维修人员进行维修，维修人员只需要通过规整的走线就能直接找到需要维修的元器件，进而能够快速且安装的进行维修，从而增加其使用便捷性，而规整的走线也会减小内部电线短路而造成的火灾隐患，增加其使用范围，该便捷走线装置通过固定片固定安装在柜体内部后侧内壁上，在固定片左侧的前端外壁上设置有旋转装置，且旋转装置上设置有L型夹线杆，且L型夹线杆与固定片右侧的档杆之间形状一个内部中空的长方形，这样就能够把电线直接放置到内部中空的长方形内部即可完成对电线的梳理和固定，且在档杆的前端内部设置有开口向前的固定孔，而在L型夹线杆的横向顶端前端外壁上设置有锁定螺母，锁定螺母能够控制L型夹线杆与档杆之间的开合状态，这样当在柜体内部的安装板上把各类元器件安装好之后，只需要把元器件的电线直接放置到规则排列的开合状态上的L型夹线杆与档杆之间即可，当把电线放置好之后，只需要把锁定螺母穿过L型夹线杆并插入到挡杆的固定孔内部，然后旋转锁定螺母使得L型夹线杆与档杆之间闭合锁死即可，这样就能快速的把电线梳理好并固定到便捷走线装置内部，从而能够使得维修人员能够快速的通过走线找到需要维修的元器件，从而增加其使用效率，并且通过便捷走线装置进行走线之后也会使得柜体内部变得简洁规整。
