申请日2018.05.30
公开(公告)日2019.02.22
IPC分类号C02F3/12; C02F101/30
摘要
本实用新型公开了一种防止污泥堆积的好氧池，包括好氧池，上述好氧池侧壁设有进水管，上述进水管与好氧池相连通，上述好氧池中设有集水室，上述集水室3上部设有进水口，上述进水口与好氧池相连通，上述集水室中设有搅拌装置，上述好氧池中设有转刷曝气机，上述好氧池底部设有曝气装置，上述曝气装置包括空气进口、曝气管、曝气喷头，上述空气进口与外界空气连通，上述曝气管上设有多个曝气喷头，上述曝气喷头向进水口倾斜，以期望解决污水在好氧池中进行好氧处理时，污泥老化导致出现污泥膨胀的问题。
权利要求书

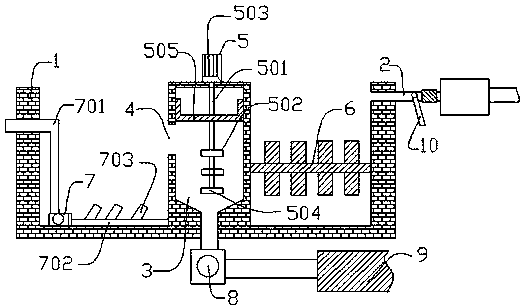

1.一种防止污泥堆积的好氧池，包括好氧池(1)，其特征在于：所述好氧池(1)侧壁设有进水管(2)，所述进水管(2)与好氧池(1)相连通，所述好氧池(1)中设有集水室(3)，所述集水室(3)上部设有进水口(4)，所述进水口(4)与好氧池(1)相连通，所述集水室(3)中设有搅拌装置(5)，所述好氧池(1)中设有转刷曝气机(6)，所述好氧池(1)底部设有曝气装置(7)，所述曝气装置(7)包括空气进口(701)、曝气管(702)、曝气喷头(703)，所述空气进口(701)与外界空气连通，所述曝气管(702)上设有多个曝气喷头(703)，所述曝气喷头(703)向进水口(4)倾斜。
2.根据权利要求1所述的防止污泥堆积的好氧池，其特征在于：所述搅拌装置(5)包括搅拌轴(501)、搅拌叶(502)、变频电机(503)，所述变频电机(503)安装在集水室(3)上端，所述搅拌轴(501)与变频电机(503)驱动端动力连接，所述搅拌叶(502)安装在搅拌轴(501)上。
3.根据权利要求2所述的防止污泥堆积的好氧池，其特征在于：所述搅拌叶(502)包括螺带叶(504)、锚式叶(505)，所述锚式叶(505)安装在搅拌轴(501)上部，所述螺带叶(504)安装在搅拌轴(501)下部。
4.根据权利要求3所述的防止污泥堆积的好氧池，其特征在于：所述锚式叶(505)与集水室(3)内壁形状一致，所述锚式叶(505)与集水室(3)内壁之间留有1～4厘米的间隙。
5.根据权利要求1所述的防止污泥堆积的好氧池，其特征在于：所述集水室(3)下端设有水泵(8)，所述水泵(8)首端与集水室(3)相连通，所述水泵(8)末端连接沉淀池(9)。
6.根据权利要求1所述的防止污泥堆积的好氧池，其特征在于：所述曝气喷头(703)与好氧池(1)底端夹角为35度，所述进水管(2)上设有开关阀(10)。
说明书
防止污泥堆积的好氧池
技术领域
本实用新型涉及污水处理，具体涉及一种防止污泥堆积的好氧池。
背景技术
好氧处理是依赖好氧菌和兼性厌氧菌的生化作用来完成处理工艺的过程，其作用机理是在提供游离氧的前提下，以好氧微生物为主，使有机物降解，其污水通常是在好氧池中进行，在处理的过程中，由于污泥老化，会导致溶氧不足，进而引起好氧池中出现污泥膨胀的现象;
污泥膨胀是活性污泥质量变轻、膨大、沉降性能恶化的表现，致使后期不能在二沉池内进行正常的污水分离，最终导致污泥流失，破坏正常工艺运行，而通过污泥沉降性能降低，影响污水处理质量。
实用新型内容
本实用新型的目的在于提供一种防止污泥堆积的好氧池，以期望解决污水在好氧池中进行好氧处理时，污泥老化导致出现污泥膨胀的问题。
为解决上述的技术问题，本实用新型采用以下技术方案：
一种防止污泥堆积的好氧池，包括好氧池，上述好氧池侧壁设有进水管，上述进水管与好氧池相连通，上述好氧池中设有集水室，上述集水室3上部设有进水口，上述进水口与好氧池相连通，上述集水室中设有搅拌装置，上述好氧池中设有转刷曝气机，上述好氧池底部设有曝气装置，上述曝气装置包括空气进口、曝气管、曝气喷头，上述空气进口与外界空气连通，上述曝气管上设有多个曝气喷头，上述曝气喷头向进水口倾斜。
作为优选，上述搅拌装置包括搅拌轴、搅拌叶、变频电机，上述变频电机安装在集水室上端，上述搅拌轴与变频电机驱动端动力连接，上述搅拌叶()安装在搅拌轴上。
进一步的技术方案是，上述搅拌叶包括螺带叶、锚式叶，上述锚式叶安装在搅拌轴上部，上述螺带叶安装在搅拌轴下部。
更进一步的技术方案是，上述锚式叶与集水室内壁形状一致，上述锚式叶与集水室内壁之间留有1～4厘米的间隙。
作为优选，上述集水室下端设有水泵，上述水泵首端与集水室相连通，上述水泵末端连接沉淀池。
作为优选，上述曝气喷头与好氧池底端夹角为35度，上述进水管上设有开关阀。
与现有技术相比，本实用新型的有益效果至少是如下之一：
本实用新型通过集水室排放污水，通过转刷曝气机进行加速污水循环并使空气进入水中，实现常规运行，通过曝气装置对好氧池底部进行曝气，通过气体冲刷污泥，使底部污泥不会堆积，同时曝气喷头控制气流向进水口喷射，使漂浮的污泥便于进入集水室，不会在好氧池中堆积。
本实用新型通过变频电机带动搅拌轴转动，通过搅拌轴带动搅拌叶转动，对集水室中污水进行搅拌，避免沉淀堆积，使污泥和水均匀混合。
本实用新型通过螺带叶进行搅拌，便于流体均匀混合，通过锚式叶进行搅拌使集水室上部不会大量吸附污泥。
本实用新型通过锚式叶与集水室内壁之间留有间隙，避免锚式叶在转动时碰撞集水室内壁。
本实用新型通过水泵将集水室中混合后的污泥输送到沉淀池。
本实用新型通过曝气喷头与好氧池底端夹角为35度，便于曝气时将污水输输送到进水口。
