申请日2018.05.30
公开(公告)日2019.04.05
IPC分类号C02F9/02
摘要
本实用新型公开了一种用于污水处理厂的除油撇渣装置，包括沉淀池，所述沉淀池的底部安装底座，所述沉淀池的两侧安装有排水管，所述水泵的一端安装有除油过滤器，所述转动轴的下方安装有轴套，所述轴套的两侧安装有调节把，所述轴套的下方安装有过滤层，所述轴套的底端的边侧安装有刮泥板，所述刮泥板的底部安装有刮泥刀片。本实用新型的沉淀池的外侧安装有四个除油过滤器，通过除油过滤器可以对污水中的油液进行彻底排除，且四个除油过滤器同时使用，可以提高除油效率，在污水收集罐上安装有轴套，在轴套的底端安装有刮泥板，通过其可以对沉淀池内的废渣进行刮净收集去除，大大方便了使用。
权利要求书

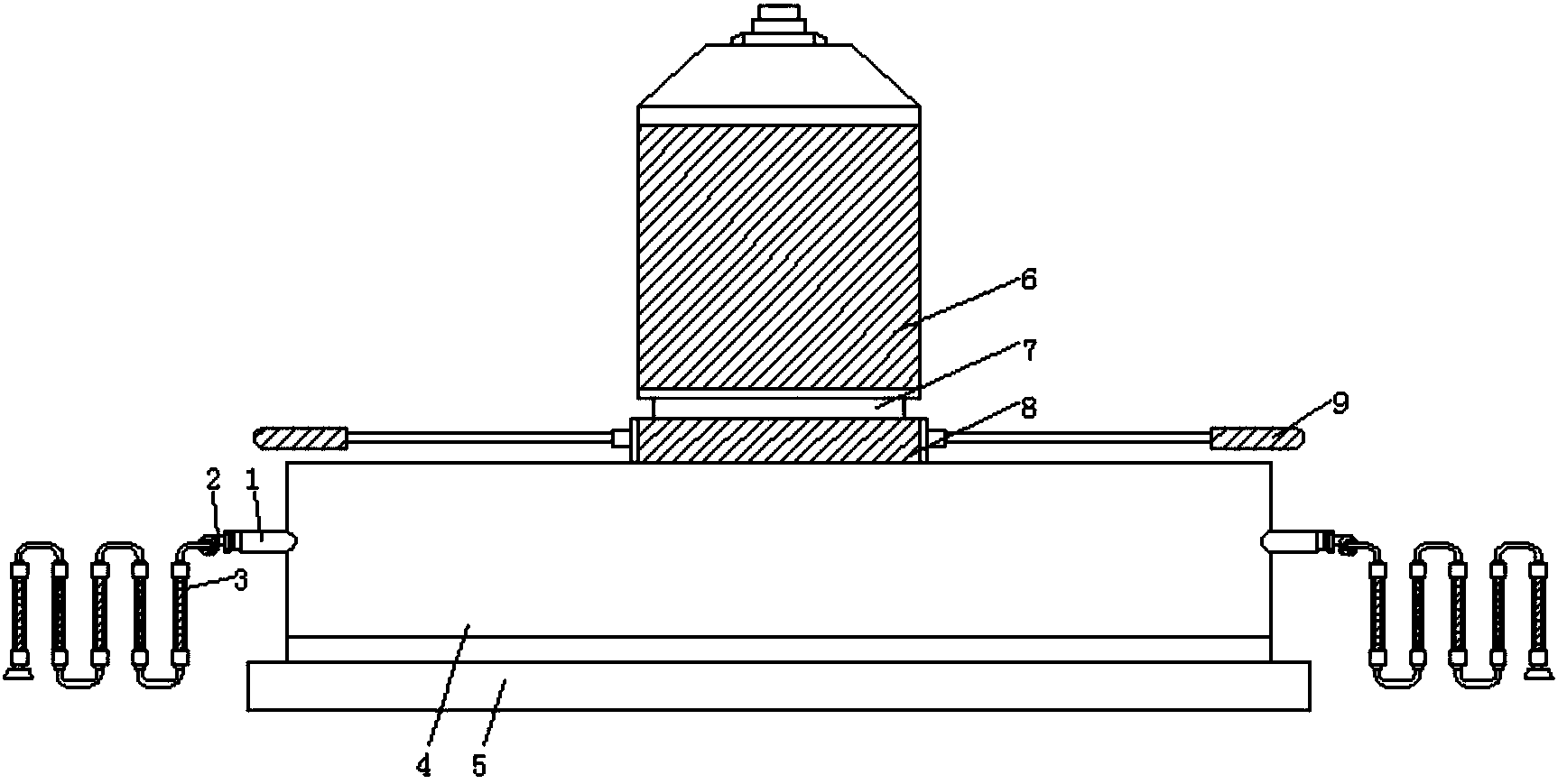

1.一种用于污水处理厂的除油撇渣装置，包括沉淀池(4)，其特征在于：所述沉淀池(4)的底部安装底座(5)，所述沉淀池(4)的两侧安装有排水管(1)，所述排水管(1)的一端安装有水泵(2)，所述水泵(2)的一端安装有除油过滤器(3)，所述沉淀池(4)的内部的中间位置处安装有污水收集罐(6)，所述污水收集罐(6)的下方安装有转动轴(7)，所述转动轴(7)的下方安装有轴套(8)，所述轴套(8)的两侧安装有调节把(9)，所述轴套(8)的下方安装有过滤层(11)，所述轴套(8)的底端的边侧安装有刮泥板(10)，所述刮泥板(10)的底部安装有刮泥刀片(12)。
2.根据权利要求1所述的一种用于污水处理厂的除油撇渣装置，其特征在于：所述轴套(8)与转动轴(7)转动连接。
3.根据权利要求1所述的一种用于污水处理厂的除油撇渣装置，其特征在于：所述刮泥板(10)的底部的刮泥刀片(12)紧贴在沉淀池(4)的内部底部。
4.根据权利要求1所述的一种用于污水处理厂的除油撇渣装置，其特征在于：所述排水管(1)共设置有四个，且四个排水管(1)分别安装在沉淀池(4)的拐角处。
5.根据权利要求1所述的一种用于污水处理厂的除油撇渣装置，其特征在于：所述过滤层(11)设置为圆台形。
说明书
一种用于污水处理厂的除油撇渣装置
技术领域
本实用新型涉及除油撇渣装置领域，具体是一种用于污水处理厂的除油撇渣装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
一种用于污水处理厂的除油撇渣装置的出现大大方便了污水处理，但是目前阶段的一种用于污水处理厂的除油撇渣装置存在诸多的不足之处，例如，除油效果差，且废渣的收集和排放不方便。
实用新型内容
本实用新型的目的在于提供一种用于污水处理厂的除油撇渣装置，以解决现有技术中的除油效果差，且废渣的收集和排放不方便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理厂的除油撇渣装置，包括沉淀池，所述沉淀池的底部安装底座，所述沉淀池的两侧安装有排水管，所述排水管的一端安装有水泵，所述水泵的一端安装有除油过滤器，所述沉淀池的内部的中间位置处安装有污水收集罐，所述污水收集罐的下方安装有转动轴，所述转动轴的下方安装有轴套，所述轴套的两侧安装有调节把，所述轴套的下方安装有过滤层，所述轴套的底端的边侧安装有刮泥板，所述刮泥板的底部安装有刮泥刀片。
优选的，所述轴套与转动轴转动连接。
优选的，所述刮泥板的底部的刮泥刀片紧贴在沉淀池的内部底部。
优选的，所述排水管共设置有四个，且四个排水管分别安装在沉淀池的拐角处。
优选的，所述过滤层设置为圆台形。
与现有技术相比，本实用新型的有益效果是：本实用新型的沉淀池的外侧安装有四个除油过滤器，通过除油过滤器可以对污水中的油液进行彻底排除，且四个除油过滤器同时使用，可以提高除油效率，在污水收集罐上安装有轴套，在轴套的底端安装有刮泥板，通过其可以对沉淀池内的废渣进行刮净收集去除，大大方便了使用。
