申请日2018.05.25
公开(公告)日2019.01.25
IPC分类号C02F3/08; C02F9/14
摘要
本实用新型公开了一种填料防堵污水处理设备，包括圆形格栅板，好氧池和二沉池，圆形格栅板设置在好氧池右上角且与好氧池内壁存在一定夹角，圆形格栅板与好氧池的出水口连接，好氧池内设有穿孔曝气装置和微孔曝气装置，好氧池内的液体依次经过圆形格栅板、出水口进入二沉池内。它的优点是好氧池内的液体经过圆形格栅板、出水口进入二沉池内，在此过程中，设计有角度的圆形格栅板，增加好氧池内的填料在无规则运动的碰撞机率，有效改善出水口填料堆积问题，同时好氧池底部设置微孔曝气装置和穿孔曝气装置，增加了填料与有角度的圆形格栅板的无规则碰撞摩擦力度，防止大团悬浮污泥粘附在圆形格栅板上，有效防止出水口堵塞。
权利要求书
1.一种填料防堵污水处理设备，其特征在于，包括圆形格栅板，好氧池和二沉池，所述圆形格栅板设置在好氧池右上角且与好氧池内壁存在一定夹角，所述圆形格栅板与好氧池的出水口连接，所述好氧池内设有穿孔曝气装置和微孔曝气装置，所述好氧池内的液体依次经过圆形格栅板、出水口进入二沉池内。
2.根据权利要求1所述的填料防堵污水处理设备，其特征在于，所述圆形格栅板与好氧池出水侧内壁的夹角为20°-60°。
3.根据权利要求2所述的填料防堵污水处理设备，其特征在于，所述圆形格栅板与好氧池内壁的夹角为30°。
4.根据权利要求1所述的填料防堵污水处理设备，其特征在于，所述圆形格栅板由过水格栅板、实体板材和法兰盘组成。
5.根据权利要求4所述的填料防堵污水处理设备，其特征在于，所述圆形格栅板与好氧池出水口通过法兰盘连接。
6.根据权利要求1所述的填料防堵污水处理设备，其特征在于，所述穿孔曝气装置为穿孔曝气管，微孔曝气装置为微孔曝气管。
7.根据权利要求6所述的填料防堵污水处理设备，其特征在于，所述穿孔曝气管和微孔曝气管设置在好氧池的底部，穿孔曝气管位于好氧池出水侧底部。
8.根据权利要求6所述的填料防堵污水处理设备，其特征在于，所述穿孔曝气管上开设若干小孔，小孔孔径为2-6mm。
说明书
填料防堵污水处理设备
技术领域
本实用新型涉及污水处理装置，尤其是一种填料防堵污水处理设备。
背景技术
移动床生物膜反应器(MBBR)，最早由挪威Kaldnes Mijecpteknogi公司与SINTEF研究所共同开发，是在原有好氧功能区上投加比重接近于水的悬浮填料，为微生物提供生长空间，从而提高负荷率、增强脱氮除磷能力，达到高效去除污染物的目的。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。
MBBR工艺兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性，使之扬长避短，相互补充。与以往的填料不同的是，悬浮填料能与污水频繁多次接触因而被称为“移动的生物膜”。
但是随着MBBR工艺的广泛运用，出现悬浮填料流失、堆积和堵塞等问题。为了改善MBBR工艺悬浮填料的流失、堆积和堵塞问题，常见的方法有(1)在MBBR反应池的出水口设置格网，防止填料随处理水流失;(2)通过池型作水力特性计算来改进进气管路的布置和优化池内曝气头的分布，再根据实际的曝隋况调节各曝气头上紧固橡皮垫的螺母松紧程度，调节单个曝气头的曝气量;(3)通过导流板的强制循环来解决池内死角的问题;(4)采用穿孔曝气方式增加池体流动强度。以上几种方法有效改善了悬浮填料的流失、堆积和堵塞问题，但是仍然存在以下不足：(1)运行过程中易出现格栅堵塞，因为水流吸力使MBBR反应池填料堆积在出水口，或大团悬浮污泥粘附在格栅上，从而堵塞出水口，影响正常运行;(2)采用微孔曝气方式流体强度较小，且设计参数复杂，施工难度大，运行参数难控制，运行效果不佳;(3)采用穿孔曝气氧气利用率低，能耗较大。
本实用新型用一种填料防堵污水处理设备，能有效解决好氧池内填料流失、堆积和堵塞等问题，有效延长污水处理设备维护保养周期，减少设备维护保养次数。
实用新型内容
本实用新型的目的是解决现有技术的不足，提供一种填料防堵污水处理设备。
本实用新型的一种技术方案：

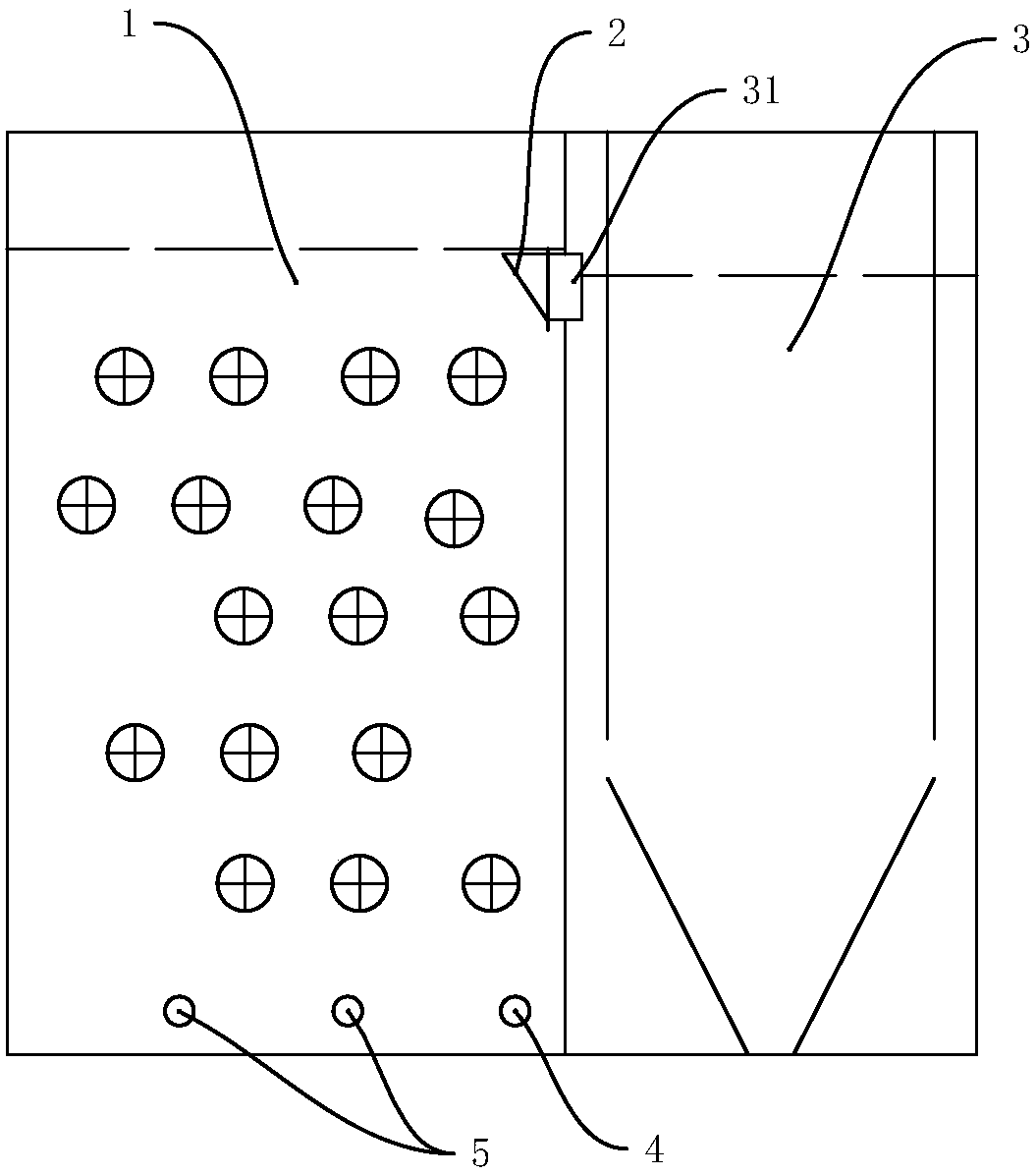

一种填料防堵污水处理设备，包括圆形格栅板，好氧池和二沉池，圆形格栅板设置在好氧池右上角且与好氧池内壁存在一定夹角，所述圆形格栅板与好氧池的出水口连接，好氧池内设有穿孔曝气装置和微孔曝气装置，好氧池内的液体依次经过圆形格栅板、出水口进入二沉池内。
一种优选方案是圆形格栅板与好氧池内壁的夹角为20°-60°。
一种优选方案是圆形格栅板与好氧池内壁的夹角为30°。
一种优选方案是由过水格栅板、实体板材和法兰盘组成。
一种优选方案是圆形格栅板与好氧池出水口通过法兰盘连接。
一种优选方案是穿孔曝气装置为穿孔曝气管，微孔曝气装置为微孔曝气管。
一种优选方案是穿孔曝气管和微孔曝气管设置在好氧池的底部，穿孔曝气管位于好氧池出水侧底部。
一种优选方案是穿孔曝气管上开设若干小孔，小孔孔径为2-6mm。
综合上述技术方案，本实用新型的有益效果：好氧池内的液体依次经过圆形格栅板、出水口进入二沉池内，在此过程中，设计有角度的圆形格栅板，增加好氧池内的填料在无规则运动的碰撞机率，有效改善出水口填料堆积问题，同时好氧池底部设置微孔曝气装置和穿孔曝气装置，位于好氧池出水侧底部的穿孔曝气装置增加了好氧池内的液体或填料的流动强度，使出水侧的填料或流体剧烈运动，增加了填料与有角度的圆形格栅板的无规则碰撞摩擦力度，防止大团悬浮污泥粘附在圆形格栅板上，有效防止出水口堵塞;好氧池内设置的微孔曝气装置保证好氧池内的液体含氧量，提高了氧气利用率，有效克服了单一微孔曝气流体强度小和单一穿孔曝气能耗高的缺点。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。
