申请日2018.05.25
公开(公告)日2019.01.29
IPC分类号C02F11/121
摘要

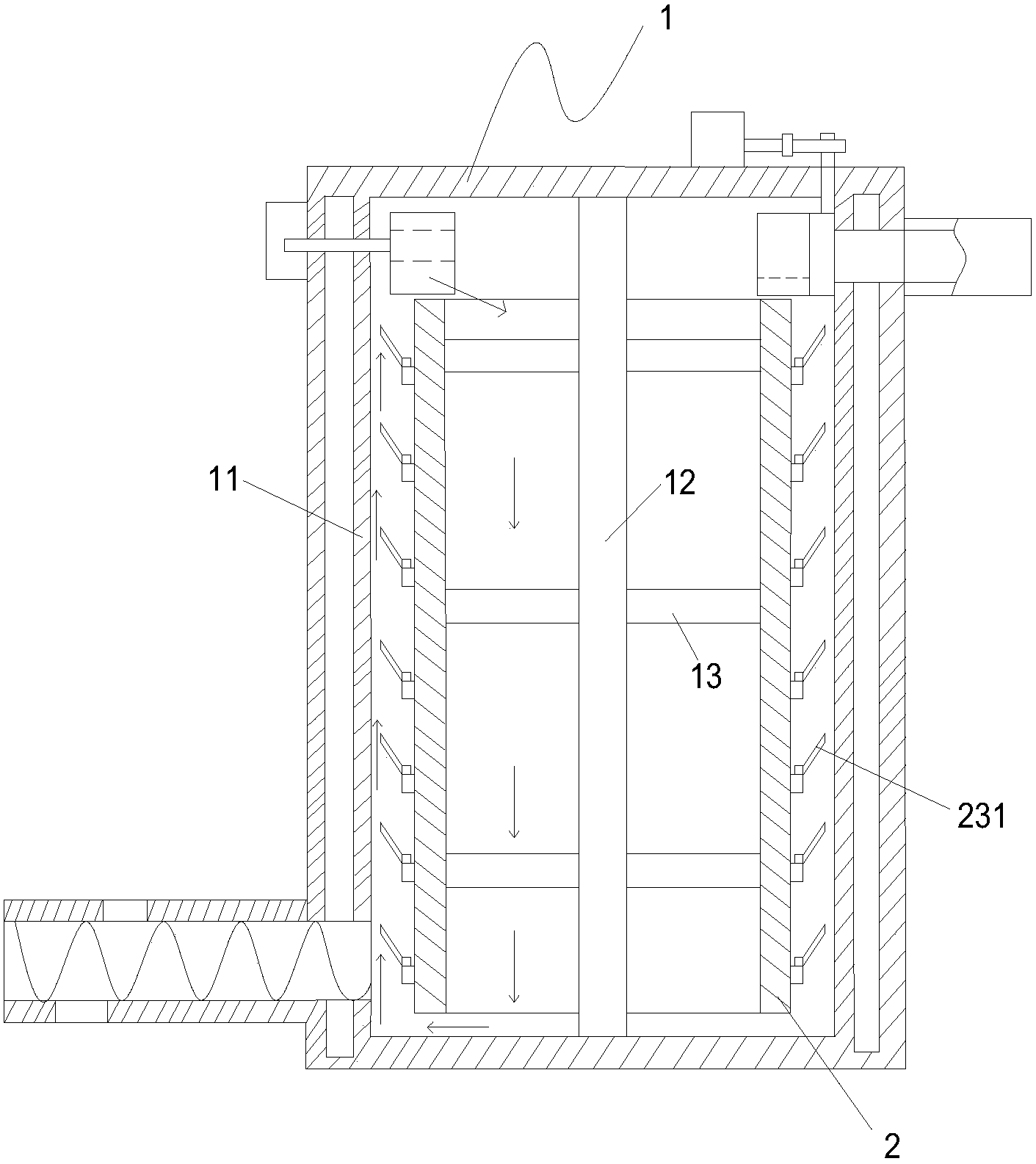

本实用新型提供了一种带有可调节式污泥干燥刀片结构的罐体设备，所述罐体设备包括搅拌烘干装置，所述搅拌烘干装置中罐体内设有一主轴及经中间杆与主轴联动连接的所述刀片结构，所述刀片结构包括圆柱形筒体，所述圆柱形筒体的侧壁上开设有至少三个槽道，所述槽道纵向设置于圆柱形筒体的侧壁上，各个槽道上均设置有多个的刀片组件，所述多个的刀片组件在槽道上从上至下依次设置，且多个的刀片组件能在槽道上进行上下调节;本实用新型提高了罐体内的污泥的搅拌效率，从而提高污泥烘干效果。
权利要求书
1.一种带有可调节式污泥干燥刀片结构的罐体设备，所述罐体设备包括搅拌烘干装置，其特征在于：所述搅拌烘干装置中罐体内设有一主轴及经中间杆与主轴联动连接的刀片结构，所述刀片结构包括圆柱形筒体，所述圆柱形筒体的侧壁上开设有至少三个槽道，所述槽道纵向设置于圆柱形筒体的侧壁上，各个槽道上均设置有多个的刀片组件，所述多个的刀片组件在槽道上从上至下依次设置，且多个的刀片组件能在槽道上进行上下调节;所述刀片组件包括螺旋提升刀、弧形限位块、以及定位块;所述槽道上设置有多组的固定孔，各组的固定孔包括两个并排设置的螺丝孔;所述弧形限位块的两端均开设有一螺孔，所述螺孔与所述螺丝孔相匹配，所述弧形限位块背面中部固定有一方形块体，所述方形块体上固定有所述定位块，所述螺旋提升刀能前后调节地设置于所述定位块上，所述弧形限位块和方形块体镶嵌在所述槽道上，且通过螺栓穿过螺孔和螺丝孔将弧形限位块固定在所述圆柱形筒体上，所述螺旋提升刀位于圆柱形筒体槽道的外侧;所述刀片结构中的圆柱形筒体的内壁与所述中间杆连接。
2.根据权利要求1所述的一种带有可调节式污泥干燥刀片结构的罐体设备，其特征在于：所述三个槽道上的刀片组件的螺旋提升刀的截面形成一环形结构。
3.根据权利要求1所述的一种带有可调节式污泥干燥刀片结构的罐体设备，其特征在于：所述定位块为弧形定位块，所述定位块上开设有多个的锁销孔，所述螺旋提升刀的内侧设置有一支撑板，所述支撑板上开设有一螺栓孔，所述支撑板通过一锁销穿过螺栓孔和锁销孔固定于所述定位块上。
说明书
一种带有可调节式污泥干燥刀片结构的罐体设备
技术领域
本实用新型涉及污泥处理技术领域，特别是一种带有可调节式污泥干燥刀片结构的罐体设备。
背景技术
现有的污泥干燥内部的干燥刀片与转轴都是一体成型，且角度无法调整，对于实验阶段没调整一个角度，实验完，就不能再利用了。例如现有技术还公开了一种搅拌烘干装置，专利号：201310464982.5，名称为：搅拌烘干装置，该发明涉及一种搅拌烘干装置，包括侧壁上具有加热夹层的罐体，其特征在于：所述罐体内设有一主轴及经中间杆与主轴联动连接的转筒，所述转筒的外周部上布设有若干层等螺距的螺旋状传送带，所述螺旋状传送带与罐体侧壁之间设有物料烘干用通道。该发明的干燥刀片与转筒是一体成型，这样要是需要调整螺旋提升刀的角度时，无法进行调节，这样无疑影响了罐体内污泥的搅拌效率。
发明内容
本实用新型所解决的技术问题，在于提供一种带有可调节式污泥干燥刀片结构的罐体设备，提高了罐体内污泥的搅拌效率。
本实用新型采用以下方案实现：一种带有可调节式污泥干燥刀片结构的罐体设备，所述罐体设备包括搅拌烘干装置，所述搅拌烘干装置中罐体内设有一主轴及经中间杆与主轴联动连接的刀片结构，所述刀片结构包括圆柱形筒体，所述圆柱形筒体的侧壁上开设有至少三个槽道，所述槽道纵向设置于圆柱形筒体的侧壁上，各个槽道上均设置有多个的刀片组件，所述多个的刀片组件在槽道上从上至下依次设置，且多个的刀片组件能在槽道上进行上下调节;所述刀片组件包括螺旋提升刀、弧形限位块、以及定位块;所述槽道上设置有多组的固定孔，各组的固定孔包括两个并排设置的螺丝孔;所述弧形限位块的两端均开设有一螺孔，所述螺孔与所述螺丝孔相匹配，所述弧形限位块背面中部固定有一方形块体，所述方形块体上固定有所述定位块，所述螺旋提升刀能前后调节地设置于所述定位块上，所述弧形限位块和方形块体镶嵌在所述槽道上，且通过螺栓穿过螺孔和螺丝孔将弧形限位块固定在所述圆柱形筒体上，所述螺旋提升刀位于圆柱形筒体槽道的外侧;所述刀片结构中的圆柱形筒体的内壁与所述中间杆连接。
进一步的，所述三个槽道上的刀片组件的螺旋提升刀的截面形成一环形结构。
进一步的，所述定位块为弧形定位块，所述定位块上开设有多个的锁销孔，所述螺旋提升刀的内侧设置有一支撑板，所述支撑板上开设有一螺栓孔，所述支撑板通过一锁销穿过螺栓孔和锁销孔固定于所述定位块上。
本实用新型的有益效果在于：本实用新型的罐体的螺旋提升刀能进行上下调节和前后调节，这样污泥在罐体内进行循环提升的时候，能有效提高污泥的搅拌效果，且螺旋提升刀跟圆柱形筒体不是一体成型，这样螺旋提升刀坏了也能及时更换。
