申请日2018.05.25
公开(公告)日2019.02.01
IPC分类号C02F3/12
摘要
本实用新型公开了一种污泥内循环利用污水处理装置，包括好氧池和隔板，隔板与好氧池侧壁的夹角为15度～45度，隔板将好氧池分为好氧区和静水区，静水区位于好氧池的右上角或左上角，隔板的底部与好氧池侧壁形成污泥内循环利用回流口，静静水区与好氧区通过内循环利用回流口连通，好氧池内设有空气搅拌器，好氧池的静水区侧顶部设有出水口。它的优点是静水区内沉降下来的活性污泥通过内循环利用回流口回流至好氧区内，保证了好氧区内较高污泥浓度的活性污泥，为好氧区内的微生物提供生长载体，且延长了部分污泥泥龄，增加了微生物的种类，从而提高污染物的去除率;此外污水中的部分污泥回流至好氧区内，降低二沉池处理负荷，提高出水悬浮物效果。
权利要求书
1.一种污泥内循环利用污水处理装置，其特征在于，包括好氧池和隔板，所述隔板与好氧池侧壁的夹角为15度～45度，所述隔板将好氧池分为好氧区和静水区，所述静水区位于好氧池的右上角或左上角，隔板的底部与好氧池侧壁形成污泥内循环利用回流口，静水区与好氧区通过内循环利用回流口连通，所述好氧池内设有空气搅拌器，好氧池的静水区侧顶部设有出水口。
2.根据权利要求1所述的污泥内循环利用污水处理装置，其特征在于，所述隔板与好氧池侧壁的夹角为30度。
3.根据权利要求1所述的污泥内循环利用污水处理装置，其特征在于，所述好氧区与静水区的体积比为4:1到5:1。
4.根据权利要求1所述的污泥内循环利用污水处理装置，其特征在于，所述隔板的顶部与好氧池侧壁为转动连接，所述隔板的近底部设有挂钩。
5.根据权利要求1所述的污泥内循环利用污水处理装置，其特征在于，所述隔板包括连接轴、长方形钢板和挂钩，所述连接轴与好氧池侧壁为转动连接。
6.根据权利要求1所述的污泥内循环利用污水处理装置，其特征在于，所述好氧池的静水区侧顶部出水口连接有二沉池。
说明书
一种污泥内循环利用污水处理装置
技术领域
本实用新型涉及污水处理装置，尤其是一种污泥内循环利用污水处理装置。
背景技术
随着我国经济的高速发展和人口的不断增加，对水资源需求量越来越大，水污染情况也越来越严重，据统计数据分析，我国水污染主要分为两类：工业废水和生活污水，2017我国污水总量约794亿吨，其中生活污水为600亿吨，且占比呈现持续上升的态势。所以我国高度重视发展过程中的环境问题，自2007年政府将环保支出科目正式纳入国家财政预算后，国务院先后发布了《关于加强培育和发展战略性新兴产业的决定》、《大气污染防治行动计划》、《水污染防治行动计划》、《十三五规划纲要》等等一系列政策法规，促进环境污染治理行业的发展。随着我国对水环境保护的日益重视，环境治理投资也稳定增长。截至2015年，全国城镇污水处理能力已达到2.17亿立方米/日，城市污水处理率达到92%，县城污水处理率达到85%，全国城镇污水处理设施建设基本完成“十二五”规划目标。
目前，适用我国水体污染特性的水治理技术有物理法、化学法、物化法、生物法及其组合法等，生物法是微生物在酶的催化作用下，利用生物(既细菌、酶及原生动物)的代谢作用，对污水中的污染物质进行分解和转化，生物处理技术以其消耗少、效率高、工艺操作管理方便可靠和无二次污染产生等显著优点而广泛被应用。
但长期以来，生物污水治理一直受到两个方面的困扰：一是基建投资过大，运行费用过高;二是运行效果不稳定，二者已成为阻碍水处理事业发展的最大障碍。为解决技术瓶颈，我国针对好氧区的技术进行了活性污染法、氧化沟、BAF、生物接触氧化和MBBR等一系列的开发与应用。
好氧区是利用污水中的好氧微生物在有游离氧(分子氧)存在的条件下，硝化、降解污水中的有机物，好氧微生物有细菌(杆菌、菌胶团、丝状细菌)、真菌、原生动物(鞭毛虫、变形虫、钟虫、盖纤虫等)、后生动物和藻类等。有硝化过程和吸磷过程，对废水中的COD、氨氮、TP等污染物均有去除效果。为了提高好氧区的污染物去除效果，严格控制温度、DO等条件，并为微生物的生长提供足够的生长空间。目前多采用污泥回流、投加固定填料或移动填料等方法增加微生物生长空间，从而达到去除水中污染物的作用。虽然这些方法能提高好氧区的效能，但均存在以下不足：增加运行成本，增加的污泥回流泵和固定填料装置或移动填料装置，污泥回流泵和固定填料装置或移动填料装置均需要定期维护或更换;运维操作复杂，污泥回流泵需定期巡检和保养，固定填料或移动填料需定期清洗长时间运行而累积过多的生物污泥。
实用新型内容
本实用新型的目的是解决现有技术的不足，提供一种污泥内循环利用污水处理装置。
本实用新型的一种技术方案：

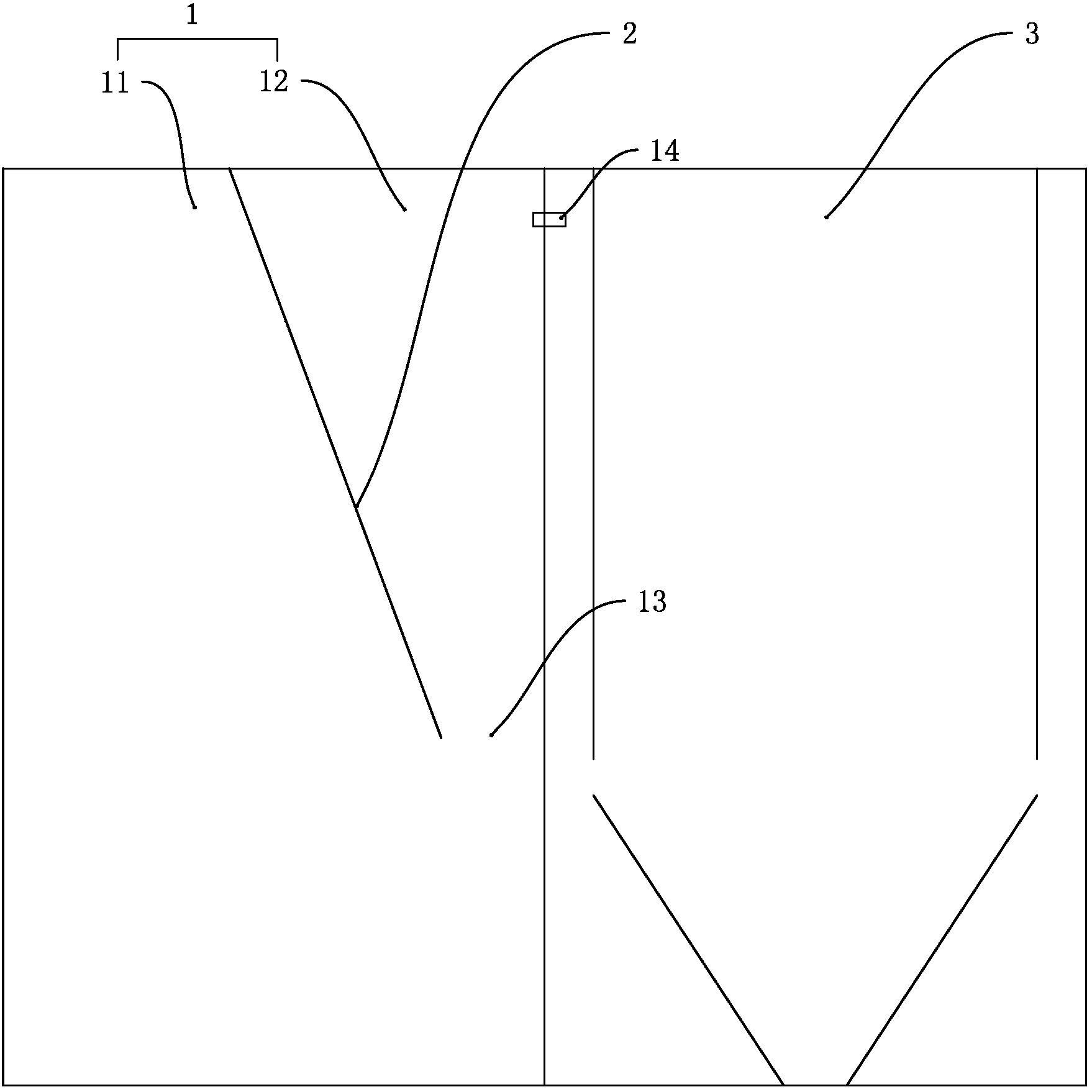

一种污泥内循环利用污水处理装置，包括好氧池和隔板，隔板与好氧池侧壁的夹角为15度～45度，隔板将好氧池分为好氧区和静水区，静水区位于好氧池的右上角或左上角，隔板的底部与好氧池侧壁形成污泥内循环利用回流口，静水区与好氧区通过内循环利用回流口连通，好氧池内设有空气搅拌器，好氧池的静水区侧顶部设有出水口。
一种优选方案是隔板与好氧池侧壁的夹角为30度。
一种优选方案是好氧区与静水区的体积比为4:1到5:1。
一种优选方案是隔板的顶部与好氧池侧壁为转动连接，隔板的近底部设有挂钩。
一种优选方案是好氧池的静水区侧顶部的出水口连接有二沉池。
综合上述技术方案，本实用新型的有益效果：静水区内沉降下来的活性污泥回流至好氧区内，保证了好氧区内较高污泥浓度的活性污泥，为好氧区内的微生物提供足够的生长空间，从而提高好氧区内去除污染物的效果;因为污水中的部分污泥回流至好氧区内，有效降低二沉池处理负荷，提高出水悬浮物效果;污泥内循环利用污水处理装置取代了原有的污泥外循环污泥泵，节约运行成本，且该结构改进不需要定期巡检和维护，不增加任何操作工序。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。
