申请日2018.05.25
公开(公告)日2019.02.01
IPC分类号B01D9/02
摘要

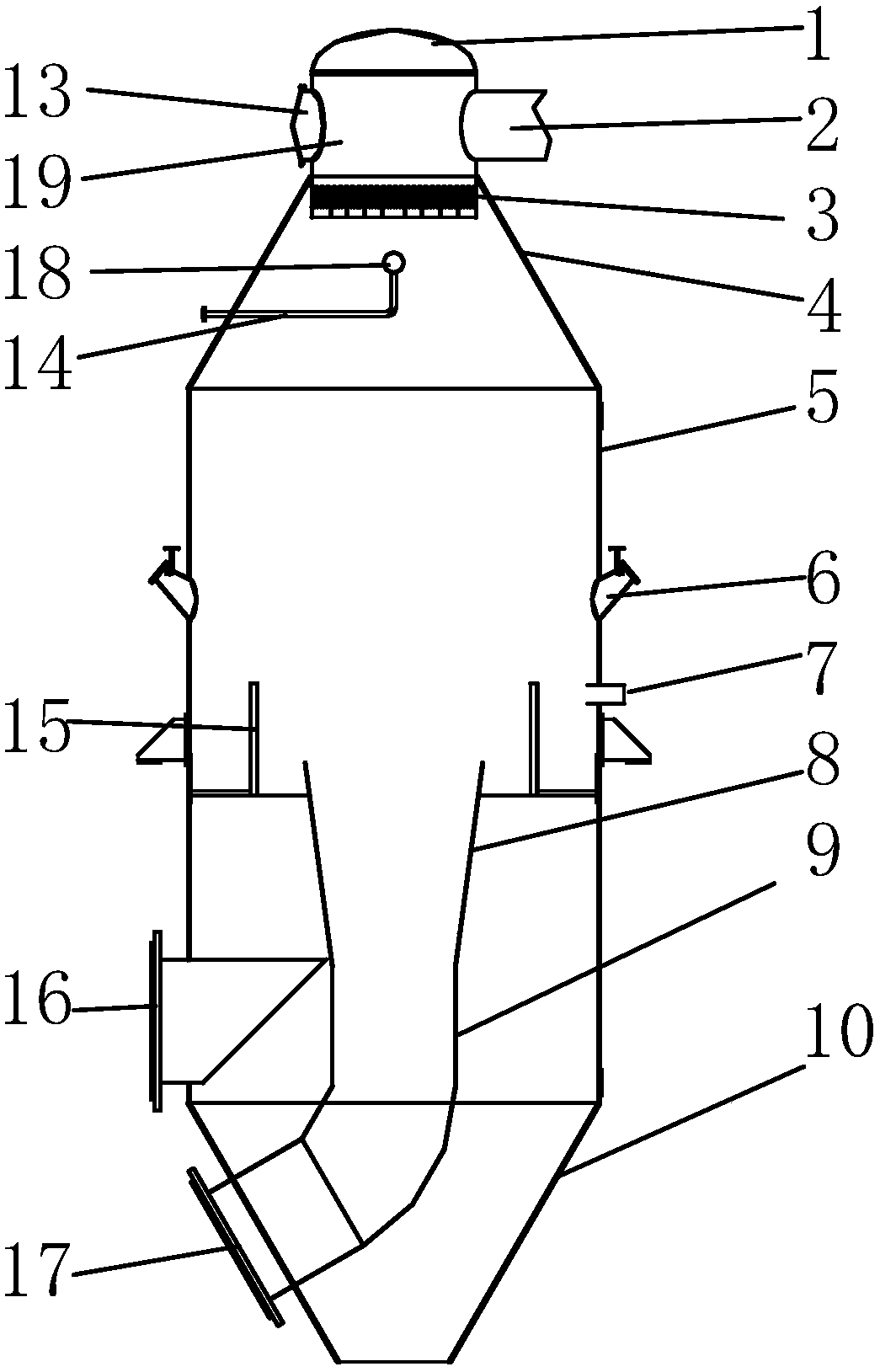

本实用新型公开了一种含盐废水结晶分离器，包括上锥体、下锥体以及设置在上锥体与下锥体之间的筒体，所述上锥体的顶端嵌入式设有除沫筒，所述除沫筒的顶端焊接有封头，所述除沫筒的一侧设有人孔，所述除沫筒的另一侧设有二次蒸汽出口，所述除沫筒的底部设置有除沫装置，所述筒体的底部侧边嵌入式设置有循环液进口，所述筒体的内部中间位置设置有溢流槽，所述筒体的一侧对应溢流槽的位置连通有清液出料口，所述下锥体的侧壁设有循环液出口，所述循环液出口连通导向管，所述导向管的末端设有扩散锥，本实用新型结构简单，实用方便，解决了现有的结晶分离装置易堵塞，无法除沫的问题，通过设置除沫装置。
权利要求书
1.一种含盐废水结晶分离器，包括上锥体(4)、下锥体(10)以及设置在上锥体(4)与下锥体(10)之间的筒体(5)，其特征在于：所述上锥体(4)的顶端嵌入式设有除沫筒(19)，所述除沫筒(19)的顶端焊接有封头(1)，所述除沫筒(19)的一侧设有人孔(13)，所述除沫筒(19)的另一侧设有二次蒸汽出口(2)，所述除沫筒(19)的底部设置有除沫装置(3)，所述筒体(5)的底部侧边嵌入式设置有循环液进口(16)，所述筒体(5)的内部中间位置设置有溢流槽(15)，所述筒体(5)的一侧对应溢流槽(15)的位置连通有清液出料口(7)，所述下锥体(10)的侧壁设有循环液出口(17)，所述循环液出口(17)连通导向管(9)，所述导向管(9)的末端设有扩散锥(8)。
2.根据权利要求1所述的一种含盐废水结晶分离器，其特征在于：所述除沫装置(3)包括第一固定架(301)、丝网(302)、第二固定架(303)，所述第一固定架(301)、第二固定架(303)均与所述除沫筒(19)的内壁固定连接，所述第一固定架(301)与第二固定架(303)之间设置有丝网(302)。
3.根据权利要求2所述的一种含盐废水结晶分离器，其特征在于：所述第一固定架(301)均平行分布，所述第二固定架(303)均竖直分布。
4.根据权利要求1所述的一种含盐废水结晶分离器，其特征在于：所述上锥体(4)的侧壁设有清洗管(14)，所述清洗管(14)的末端设有雾化喷头(18)。
5.根据权利要求1所述的一种含盐废水结晶分离器，其特征在于：所述下锥体(10)的角度为60°。
6.根据权利要求1所述的一种含盐废水结晶分离器，其特征在于：所述筒体(5)的一侧对应清液出料口(7)的上方设有出料回流口(6)。
7.根据权利要求1所述的一种含盐废水结晶分离器，其特征在于：所述下锥体(10)的底部固定连接结晶腿(11)，所述结晶腿(11)的一侧设有洗盐管(20)，所述结晶腿(11)的另一侧设有出料口(12)。
说明书
一种含盐废水结晶分离器
技术领域：
本实用新型涉及结晶分离技术领域，具体涉及一种含盐废水结晶分离器。
背景技术：
结晶是一个重要的化工过程，是物质提纯的主要手段之一。在化工、医药产品及中间产品都是以警惕形态出现的，结晶过程是一个复杂的传热、传质过程。在溶液和晶体并存的悬浮液中，溶液中的溶质分子向警惕转移(结晶)，同时晶体的分子也在向溶液扩散(溶解)，结晶装置是整个装置的最核心工序，也是工业废水“零排放”的难点;目前，结晶器工艺主要是浓盐水通过蒸发浓缩后进入闪蒸器内进一步蒸发降温，使过饱和溶液结晶，结晶后盐浆进行离心分离，
现有的结晶分离装置为保证结晶分离器出料满足一定的固含量，会出现固含量过大导致系统堵塞的状况，影响整个装置的正常运行;常规结晶分离器上部缺乏有效的除沫设施，在装置负荷波动的情况，特别是真空泵气量突然加大会导致结晶器上部闪蒸的二次蒸汽容易夹带雾沫，影响二次蒸汽冷凝水的质量，由此本实用新型推出了一种含盐废水结晶分离器。
实用新型内容：
本实用新型所要解决的技术问题在于提供结构简单，实用方便，防堵塞，高效率的含盐废水结晶分离器。
本实用新型所要解决的技术问题采用以下的技术方案来实现：一种含盐废水结晶分离器，包括上锥体、下锥体以及设置在上锥体与下锥体之间的筒体，所述上锥体的顶端嵌入式设有除沫筒，所述除沫筒的顶端焊接有封头，所述除沫筒的一侧设有人孔，所述除沫筒的另一侧设有二次蒸汽出口，所述除沫筒的底部设置有除沫装置，所述筒体的底部侧边嵌入式设置有循环液进口，所述筒体的内部中间位置设置有溢流槽，所述筒体的一侧对应溢流槽的位置连通有清液出料口，所述下锥体的侧壁设有循环液出口，所述循环液出口连通导向管，所述导向管的末端设有扩散锥。
进一步地，所述除沫装置包括第一固定架、丝网、第二固定架，所述第一固定架、第二固定架均与所述除沫筒的内壁固定连接，所述第一固定架与第二固定架之间设置有丝网。
进一步地，所述第一固定架均平行分布，所述第二固定架均竖直分布。
进一步地，所述上锥体的侧壁设有清洗管，所述清洗管的末端设有雾化喷头。
进一步地，所述下锥体的角度为60°。
进一步地，所述筒体的一侧对应清液出料口的上方设有出料回流口。
进一步地，所述下锥体的底部固定连接结晶腿，所述结晶腿的一侧设有洗盐管，所述结晶腿的另一侧设有出料口。
本实用新型的有益效果是：本实用新型结构简单，实用方便，通过除沫装置、上锥体、结晶腿的配合连接，解决了现有的结晶分离装置易堵塞，无法除沫的问题，通过设置除沫装置，有效解决了二次蒸汽容易夹带的雾沫，通过把下锥体的角度设置成60度，容易下料，通过在下锥体的底部设置结晶腿，有效防止因固含量过大导致系统堵塞的状况。
