申请日2019.02.15
公开(公告)日2019.04.30
IPC分类号C02F9/10
摘要
本发明公开了一种自带清理功能的化工污水过滤设备，包括第一釜体，所述第一釜体的上端内部设置有转轴，所述玻璃板的内部固定安装有紫外灯，所述转轴的下端外表面焊接连接有旋搅片，所述第一釜体的左侧内部设置有电动推杆，所述第一釜体的下端内部固定设置有冷水机，所述第一釜体的底端贯穿设置有出渣口，所述第一连接管的右端连接有第二釜体，所述转盘的中间固定连接有活动杆，所述第二滚轮的外侧设置有第一槽道，所述活动杆远离转盘的一端固定连接有过滤板。该自带清理功能的化工污水过滤设备，杀菌消毒装置的效率较高，前期颗粒大的杂质分离效率较高，设置有对过滤板的快速清理装置，大大提高了过滤效率，过滤的效果较好，适用于水体的回收。
权利要求书

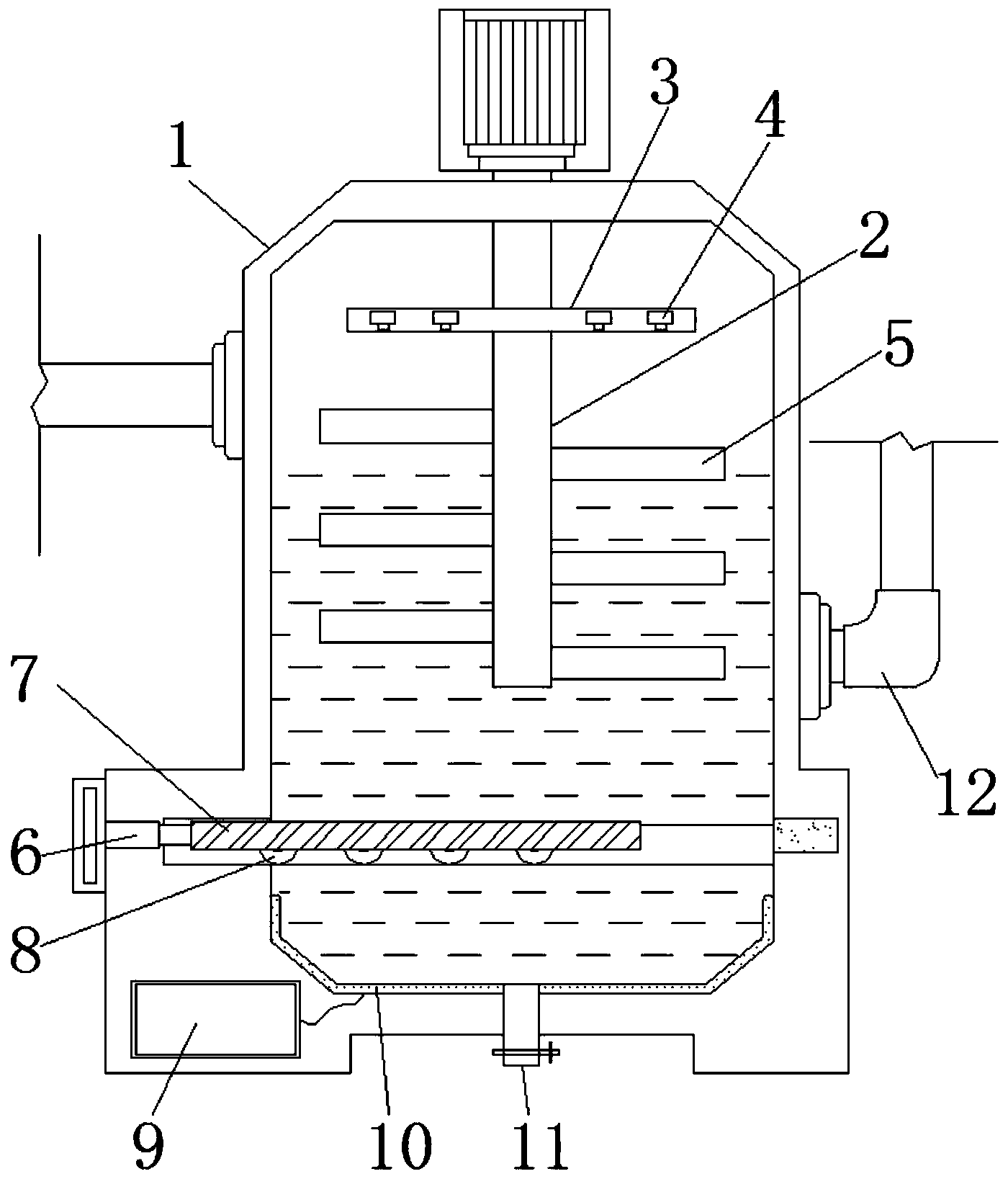

1.一种自带清理功能的化工污水过滤设备，包括第一釜体(1)，其特征在于：所述第一釜体(1)的上端内部设置有转轴(2)，且转轴(2)的上端外表面固定安装有玻璃板(3)，所述玻璃板(3)的内部固定安装有紫外灯(4)，所述转轴(2)的下端外表面焊接连接有旋搅片(5)，所述第一釜体(1)的左侧内部设置有电动推杆(6)，且电动推杆(6)的右端固定连接有分隔板(7)，并且分隔板(7)的前后两侧表面均等间距活动安装有第一滚轮(8)，所述第一釜体(1)的下端内部固定设置有冷水机(9)，且冷水机(9)的右端电性连接有冷凝片(10)，并且冷凝片(10)紧密贴合设置在第一釜体(1)的下端内表面，所述第一釜体(1)的底端贯穿设置有出渣口(11)，且第一釜体(1)的右端贯穿连接有第一连接管(12)，所述第一连接管(12)的右端连接有第二釜体(13)，且第二釜体(13)的内部中间设置有转盘(14)，所述转盘(14)的中间固定连接有活动杆(15)，且活动杆(15)的后表面活动安装有第二滚轮(16)，所述第二滚轮(16)的外侧设置有第一槽道(17)，且第一槽道(17)位于第二釜体(13)的内侧表面，所述活动杆(15)远离转盘(14)的一端固定连接有过滤板(18)，且过滤板(18)的上端表面固定连接有限位块(19)，所述第二釜体(13)的内部右侧表面固定安装有限位筒(20)，且第二釜体(13)的内部中间开设有第二槽道(21)，所述第二釜体(13)的左端内侧表面活动连接有电动伸缩杆(22)，且电动伸缩杆(22)的右端活动安装有清扫辊(23)，所述清扫辊(23)的下端设置有收集箱(24)，且收集箱(24)活动设置在第二釜体(13)的下端内部，所述转盘(14)的下端设置有活性炭层(25)，且活性炭层(25)的左右两端均固定在第二釜体(13)的内部，所述第二釜体(13)的右端贯穿设置有第二连接管(26)，且第二连接管(26)的右端连接有高压喷头(27)，并且高压喷头(27)的外侧设置有第三釜体(28)，所述第三釜体(28)的内部中间设置有精滤筒(29)，且精滤筒(29)的内部等角度安装连接有精滤板(30)，所述精滤筒(29)的外表面贯穿设置有进水管(31)，且进水管(31)上设置有控制阀(32)。
2.根据权利要求1所述的一种自带清理功能的化工污水过滤设备，其特征在于：所述玻璃板(3)和旋搅片(5)均和转轴(2)构成转动结构，且紫外灯(4)在玻璃板(3)的内部设置有4组，并且旋搅片(5)交错设置在转轴(2)的外表面。
3.根据权利要求1所述的一种自带清理功能的化工 污水过滤设备，其特征在于：所述分隔板(7)在第一釜体(1)的内部为伸缩结构，且分隔板(7)的右端与第一釜体(1)的连接方式为卡槽连接。
4.根据权利要求1所述的一种自带清理功能的化工污水过滤设备，其特征在于：所述活动杆(15)和转盘(14)在第二釜体(13)的内部均为转动结构，且活动杆(15)和过滤板(18)构成焊接一体化结构。
5.根据权利要求1所述的一种自带清理功能的化工污水过滤设备，其特征在于：所述第二滚轮(16)在第一槽道(17)的内部为滚动结构，且第一槽道(17)呈弧形结构，并且第一槽道(17)在第二釜体(13)前后两侧的内表面均有开设。
6.根据权利要求1所述的一种自带清理功能的化工污水过滤设备，其特征在于：所述过滤板(18)通过限位块(19)与限位筒(20)的连接方式为卡槽连接，且过滤板(18)的长度尺寸等于第二釜体(13)内部的宽度尺寸。
7.根据权利要求1所述的一种自带清理功能的化工污水过滤设备，其特征在于：所述电动伸缩杆(22)关于清扫辊(23)前后对称安装有2组，且清扫辊(23)在第二釜体(13)的内部为伸缩结构，并且电动伸缩杆(22)和清扫辊(23)在第二釜体(13)上均为滑动结构。
8.根据权利要求1所述的一种自带清理功能的化工污水过滤设备，其特征在于：所述收集箱(24)在第二釜体(13)的内部为拆卸结构，且活性炭层(25)在第二釜体(13)的内部下端设置有2组。
9.根据权利要求1所述的一种自带清理功能的化工污水过滤设备，其特征在于：所述精滤筒(29)在第三釜体(28)的内部为转动结构，且精滤板(30)关于精滤筒(29)中轴线等角度对称设置有8组，并且精滤板(30)的内部空隙形状呈等腰梯形结构。
10.根据权利要求1所述的一种自带清理功能的化工污水过滤设备，其特征在于：所述进水管(31)关于精滤筒(29)等角度设置有3组，且其中一组进水管(31)在精滤筒(29)的外表面设置有2个。
说明书
一种自带清理功能的化工污水过滤设备
技术领域
本发明涉及化工机械相关技术领域，具体为一种自带清理功能的化工污水过滤设备。
背景技术
由于人们对工业的大力发展，导致了全球性的资源短缺、环境污染和生态破坏三大危机，其中环境污染主要是指自然的或人为的破坏，向环境中添加某种物质而超过环境的自净能力而产生危害的行为，由于人为因素使环境的状态发生变化，环境质量严重下降，从而扰乱和破坏了生态系统和人类的正常生产和生活条件，化工污染对环境的影响程度也较大，化学工业包括有机化工和无机化工两大类，化工产品多种多样，成分复杂，由化工厂排出的废水称为化工废水。
化工废水多种多样，多数有剧毒，不易净化，纯净的水在经过使用后改变了原来的物理性质或化学性质，成为了含有不同种类杂质的废水，但是现有的化工污水过滤设备例如公告号为CN 108499213A的一种一种环境污染治理化工污水初步过滤处理装置在使用过程中存在着以下问题：对污水的处理不够全面系统，杀菌消毒装置的效率较低，前期颗粒大的杂质分离效率低下;没有对过滤板的快速清理装置，过滤板容易堵塞，使得过滤操作不够连续性，降低了过滤效率;过滤的效果不佳，没有精滤设备，不适用于水体的回收。
发明内容
本发明的目的在于提供一种自带清理功能的化工污水过滤设备，以解决上述背景技术中提出的对污水的处理不够全面系统，杀菌消毒装置的效率较低，前期颗粒大的杂质分离效率低下;没有对过滤板的快速清理装置，过滤板容易堵塞，使得过滤操作不够连续性，降低了过滤效率;过滤的效果不佳，没有精滤设备，不适用于水体的回收的问题。
为实现上述目的，本发明提供如下技术方案：一种自带清理功能的化工污水过滤设备，包括第一釜体，所述第一釜体的上端内部设置有转轴，且转轴的上端外表面固定安装有玻璃板，所述玻璃板的内部固定安装有紫外灯，所述转轴的下端外表面焊接连接有旋搅片，所述第一釜体的左侧内部设置有电动推杆，且电动推杆的右端固定连接有分隔板，并且分隔板的前后两侧表面均等间距活动安装有第一滚轮，所述第一釜体的下端内部固定设置有冷水机，且冷水机的右端电性连接有冷凝片，并且冷凝片紧密贴合设置在第一釜体的下端内表面，所述第一釜体的底端贯穿设置有出渣口，且第一釜体的右端贯穿连接有第一连接管，所述第一连接管的右端连接有第二釜体，且第二釜体的内部中间设置有转盘，所述转盘的中间固定连接有活动杆，且活动杆的后表面活动安装有第二滚轮，所述第二滚轮的外侧设置有第一槽道，且第一槽道位于第二釜体的内侧表面，所述活动杆远离转盘的一端固定连接有过滤板，且过滤板的上端表面固定连接有限位块，所述第二釜体的内部右侧表面固定安装有限位筒，且第二釜体的内部中间开设有第二槽道，所述第二釜体的左端内侧表面活动连接有电动伸缩杆，且电动伸缩杆的右端活动安装有清扫辊，所述清扫辊的下端设置有收集箱，且收集箱活动设置在第二釜体的下端内部，所述转盘的下端设置有活性炭层，且活性炭层的左右两端均固定在第二釜体的内部，所述第二釜体的右端贯穿设置有第二连接管，且第二连接管的右端连接有高压喷头，并且高压喷头的外侧设置有第三釜体，所述第三釜体的内部中间设置有精滤筒，且精滤筒的内部等角度安装连接有精滤板，所述精滤筒的外表面贯穿设置有进水管，且进水管上设置有控制阀。
优选的，所述玻璃板和旋搅片均和转轴构成转动结构，且紫外灯在玻璃板的内部设置有4组，并且旋搅片交错设置在转轴的外表面。
优选的，所述分隔板在第一釜体的内部为伸缩结构，且分隔板的右端与第一釜体的连接方式为卡槽连接。
优选的，所述活动杆和转盘在第二釜体的内部均为转动结构，且活动杆和过滤板构成焊接一体化结构。
优选的，所述第二滚轮在第一槽道的内部为滚动结构，且第一槽道呈弧形结构，并且第一槽道在第二釜体前后两侧的内表面均有开设。
优选的，所述过滤板通过限位块与限位筒的连接方式为卡槽连接，且过滤板的长度尺寸等于第二釜体内部的宽度尺寸。
优选的，所述电动伸缩杆关于清扫辊前后对称安装有2组，且清扫辊在第二釜体的内部为伸缩结构，并且电动伸缩杆和清扫辊在第二釜体上均为滑动结构。
优选的，所述收集箱在第二釜体的内部为拆卸结构，且活性炭层在第二釜体的内部下端设置有2组。
优选的，所述精滤筒在第三釜体的内部为转动结构，且精滤板关于精滤筒中轴线等角度对称设置有8组，并且精滤板的内部空隙形状呈等腰梯形结构。
优选的，所述进水管关于精滤筒等角度设置有3组，且其中一组进水管在精滤筒的外表面设置有2个。
与现有技术相比，本发明的有益效果是：该自带清理功能的化工污水过滤设备，对污水的处理比较全面系统，杀菌消毒装置的效率较高，前期颗粒大的杂质分离效率较高，设置有对过滤板的快速清理装置，过滤板不容易堵塞，使得过滤操作能够更加的连续性，大大提高了过滤效率，设置有循环的精滤设备，过滤的效果较好，适用于水体的回收;
1、通过设置有玻璃板、紫外灯和旋搅片，在旋搅片的旋搅作用下使第一釜体内部的水分子不断的运动，同时在紫外灯的作用下发射紫外线，并通过玻璃板进行折射，增大其与水分的接触面积，提高杀菌效果;
2、通过设置有分隔板、冷水机和冷凝片，通过冷水机的作用使冷凝片快速制冷，从而降低污水的温度，降低某些化学杂质在水中的溶解度，通过静至一段时间，再通过分隔板与第一釜体卡合连接，将杂质进行分离;
3、通过设置有转盘、第二滚轮和清扫辊，通过转盘的作用带动活动杆和过滤板转动，在第二滚轮的作用下辅助过滤板的移动，增加稳定性，再通过清扫辊的升降转动对过滤板表面的杂质进行清理，然后迅速回位，使清理装置更加连续，提高工作效率;
4、通过设置有精滤筒、精滤板和进水管，通过精滤筒和精滤板构成的转动结构，可以对污水进行精滤的效果，且有循环作用，并且精滤板的内部空隙内径尺寸由大到小设置，避免回流，再通过3组进水管的作用将污水甩出完成分离。
