申请日2019.02.15
公开(公告)日2019.04.16
IPC分类号C02F1/28; B02C4/10; B02C4/42
摘要
本发明公开了一种定量投放明矾的处理污水装置，包括壳体，壳体内设有进水管道，壳体的中间设有处理腔，壳体内转动地设有穿设在处理腔、进水管道内的蜗杆，蜗杆的右端键接有设在进水管道内的动力叶轮，进水管道的后端设有容动力叶轮转动的半圆槽，处理腔的上端设有进料口，处理腔的中端左右对称地设有上倾斜面，处理腔的下端前后对称地设有下倾斜面，处理腔的下端连接有活动槽，活动槽下端的左右两侧对称设置有出料口。本发明的优点在于：通过污水产生动能来破碎及碾压明矾块，而且定量投放破碎及碾压后的明矾粉，从而达到精准投放，提高污水处理效率。
权利要求书

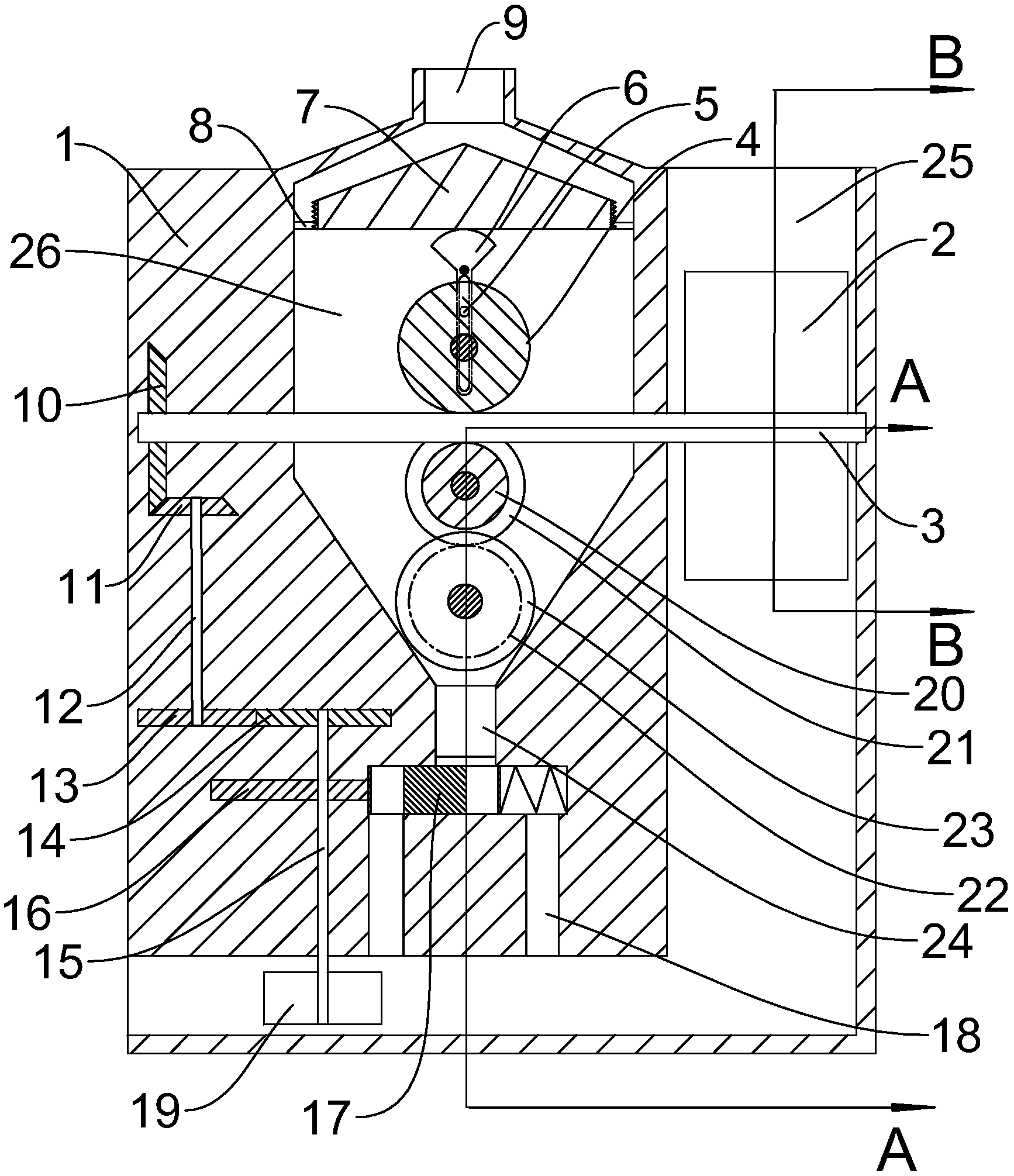

1.一种定量投放明矾的处理污水装置，其特征在于：包括壳体(1)，所述壳体(1)内设有进水管道(25)，所述壳体(1)的中间设有处理腔(26)，所述壳体(1)内转动地设有穿设在所述处理腔(26)、所述进水管道(25)内的蜗杆(3)，所述蜗杆(3)的右端键接有设在所述进水管道(25)内的动力叶轮(2)，所述进水管道(25)的后端设有容所述动力叶轮(2)转动的半圆槽，所述处理腔(26)的上端设有进料口(9)，所述处理腔(26)的中端左右对称地设有上倾斜面，所述处理腔(26)的下端前后对称地设有下倾斜面(24)，所述处理腔(26)的下端连接有活动槽，所述活动槽下端的左右两侧对称设置有出料口(18)，所述活动槽内左右移动地设有定量盒(17)，所述定量盒(17)的右端与所述活动槽的右端之间连接有弹簧，所述蜗杆(3)中端的上侧连接有破碎机构，所述蜗杆(3)中端的下侧连接有与所述上倾斜面配合的碾压机构，所述蜗杆(3)的左端连接有设在所述壳体(1)内且与所述定量盒(17)配合的的传动机构。
2.如权利要求1所述的一种定量投放明矾的处理污水装置，其特征在于：所述传动机构包括键接在所述蜗杆(3)左端的第一锥形齿轮(10)，所述第一锥形齿轮(10)的下端啮合有第二锥形齿轮(11)，所述第二锥形齿轮(11)的中心键接有第一连接轴(12)，所述第一连接轴(12)的下端键接有第一直齿轮(13)，所述第一直齿轮(13)的右端啮合有第二直齿轮(14)，所述第二直齿轮(14)的中间键接有第二连接轴(15)，所述壳体(1)内设有与所述活动槽连接的凸轮槽，所述第二连接轴(15)的中端键接有活动在所述凸轮槽、所述活动槽内的凸轮(16)，所述凸轮(16)的工作轮廓作用在所述定量盒(17)的左端，所述第一锥形齿轮(10)、所述第二锥形齿轮(11)、所述第一直齿轮(13)、所述第二直齿轮(14)均转动地所述壳体(1)内。
3.如权利要求2所述的一种定量投放明矾的处理污水装置，其特征在于：所述破碎结构包括啮合在所述蜗杆(3)中端的上侧的第一涡轮(4)，所述第一涡轮(4)的中心键接有转动地设在所述处理腔(26)前端的第一转轴，所述处理腔(26)的前端转动地设有铰接轴，所述铰接轴的后端转动且不移动地设有扇形齿轮(6)，所述扇形齿轮(6)的下端设有长条，所述长条内设有跑道型的通孔，所述第一涡轮(4)的后端设有滑配在所述通孔内的圆柱(5)，所述扇形齿轮(6)的上端啮合有齿条(7)，所述齿条(7)的左右两端对称设置有破碎部，所述处理腔(26)的前后端对称地水平设有第一滑槽(8)，所述齿条(7)的前后端对称设有滑配在所述第一滑槽(8)上的滑块。
4.如权利要求1-3任一所述的一种定量投放明矾的处理污水装置，其特征在于：所述碾压机构包括啮合在所述蜗杆(3)中端的下侧的第二涡轮(20)，所述第二涡轮(20)的中心键接有转动地设在所述处理腔(26)前后端的第二转轴，所述第二转轴的后端键接有第三直齿轮(21)，所述第三直齿轮(21)的下端啮合有第四直齿轮(22)，所述处理腔(26)的前后端转动地设有压辊(23)，所述压辊(23)的压辊轴的后端与所述第四直齿轮(22)的中心键接，所述压辊(23)与所述上倾斜面配合，所述第三直齿轮(21)、所述第四直齿轮(22)均转动地设在所述壳体(1)内。
5.如权利要求2所述的一种定量投放明矾的处理污水装置，其特征在于：所述第二连接轴(15)的下端键接有混合叶轮(19)，所述混合叶轮(19)设在所述进水管道(25)内且位于左侧的所述出料口(18)的左侧。
说明书
一种定量投放明矾的处理 污水装置
技术领域
本发明涉及环保领域，尤其涉及一种定量投放明矾的处理污水装置。
背景技术
污水需要集中收集到污水池中，通过沉淀、加明矾、加氯等一系列程序，最后排入河道。往污水处理池中投放明矾之前，需要对大块的明矾进行碎化处理，以更好地发挥明矾的吸附功能。但是目前碎化处理明矾靠人力进行，劳动强度大，费时费力，而且投放量难以准确操控，过多造成浪费，过少则不能达到预期效果。
故而需要一种定量投放明矾的处理污水装置，通过污水产生动能来破碎及碾压明矾块，而且定量投放破碎及碾压后的明矾粉，从而达到精准投放，提高污水处理效率。
发明内容
本发明的主要目的在于提供一种定量投放明矾的处理污水装置，通过污水产生动能来破碎及碾压明矾块，而且定量投放破碎及碾压后的明矾粉，从而达到精准投放，提高污水处理效率。
为达到以上目的，本发明采用的技术方案为：一种定量投放明矾的处理污水装置，包括壳体，所述壳体内设有进水管道，所述壳体的中间设有处理腔，所述壳体内转动地设有穿设在所述处理腔、所述进水管道内的蜗杆，所述蜗杆的右端键接有设在所述进水管道内的动力叶轮，所述进水管道的后端设有容所述动力叶轮转动的半圆槽，所述处理腔的上端设有进料口，所述处理腔的中端左右对称地设有上倾斜面，所述处理腔的下端前后对称地设有下倾斜面，所述处理腔的下端连接有活动槽，所述活动槽下端的左右两侧对称设置有出料口，所述活动槽内左右移动地设有定量盒，所述定量盒的右端与所述活动槽的右端之间连接有弹簧，所述蜗杆中端的上侧连接有破碎机构，所述蜗杆中端的下侧连接有与所述上倾斜面配合的碾压机构，所述蜗杆的左端连接有设在所述壳体内且与所述定量盒配合的的传动机构。
进一步的，所述传动机构包括键接在所述蜗杆左端的第一锥形齿轮，所述第一锥形齿轮的下端啮合有第二锥形齿轮，所述第二锥形齿轮的中心键接有第一连接轴，所述第一连接轴的下端键接有第一直齿轮，所述第一直齿轮的右端啮合有第二直齿轮，所述第二直齿轮的中间键接有第二连接轴，所述壳体内设有与所述活动槽连接的凸轮槽，所述第二连接轴的中端键接有活动在所述凸轮槽、所述活动槽内的凸轮，所述凸轮的工作轮廓作用在所述定量盒的左端，所述第一锥形齿轮、所述第二锥形齿轮、所述第一直齿轮、所述第二直齿轮均转动地所述壳体内。在所述蜗杆转动的同时，通过所述第一锥形齿轮、所述第二锥形齿轮、所述第一连接轴、所述第一直齿轮、所述第二直齿轮、所述第二连接轴使所述凸轮转动，从而带动定量盒在所述活动槽内左右移动，使所述定量盒内的明矾粉从所述出料口出去，做到定量供应明矾粉。
进一步的，所述破碎结构包括啮合在所述蜗杆中端的上侧的第一涡轮，所述第一涡轮的中心键接有转动地设在所述处理腔前端的第一转轴，所述处理腔的前端转动地设有铰接轴，所述铰接轴的后端转动且不移动地设有扇形齿轮，所述扇形齿轮的下端设有长条，所述长条内设有跑道型的通孔，所述第一涡轮的后端设有滑配在所述通孔内的圆柱，所述扇形齿轮的上端啮合有齿条，所述齿条的左右两端对称设置有破碎部，所述处理腔的前后端对称地水平设有第一滑槽，所述齿条的前后端对称设有滑配在所述第一滑槽上的滑块。所述破碎部与所述处理腔的腔壁配合初步破碎明矾，该设置可以将明矾进行初步破碎。
进一步的，所述碾压机构包括啮合在所述蜗杆中端的下侧的第二涡轮，所述第二涡轮的中心键接有转动地设在所述处理腔前后端的第二转轴，所述第二转轴的后端键接有第三直齿轮，所述第三直齿轮的下端啮合有第四直齿轮，所述处理腔的前后端转动地设有压辊，所述压辊的压辊轴的后端与所述第四直齿轮的中心键接，所述压辊与所述上倾斜面配合，所述第三直齿轮、所述第四直齿轮均转动地设在所述壳体内。该设置可以将初步破碎的明矾碾压成粉。
进一步的，所述第二连接轴的下端键接有混合叶轮，所述混合叶轮设在所述进水管道内且位于左侧的所述出料口的左侧。该设置可以使明矾粉和污水尽快混合流向下一工序。
本发明的优点在于：通过污水产生动能来破碎及碾压明矾块，而且定量投放破碎及碾压后的明矾粉，从而达到精准投放，提高污水处理效率。
