申请日2019.02.15
公开(公告)日2019.04.30
IPC分类号C02F9/14; C12M1/16; C12M1/04; C12M1/02; E03D9/00; E03D9/10
摘要
本发明公开了一种冲厕水处理系统，它包括干式微生物制备装置和尿液净化装置，干式微生物制备装置;干式微生物制备装置包括通过合页(1)铰接于墙体(2)上的厕所门(3)，地面内且位于厕所门(3)的下方设置有凹坑(4)，凹坑(4)内设置有搅拌罐(5)、空压机A(6)和液体收集罐(7);尿液净化装置包括箱体(20)、设置于箱体(20)顶部的盖板B(21)，所述箱体(20)内设置有从左往右顺次固设有第一隔板(22)、第二隔板(23)和第三隔板(24)。本发明的有益效果是：结构紧凑、提高干式微生物产量、节省电耗、节省水资源、提高饮用水出水量、无需预先将固体粪便和液体分离、操作简单。
权利要求书
1.一种冲厕水处理系统，其特征在于：它包括干式微生物制备装置和尿液净化装置，干式微生物制备装置;

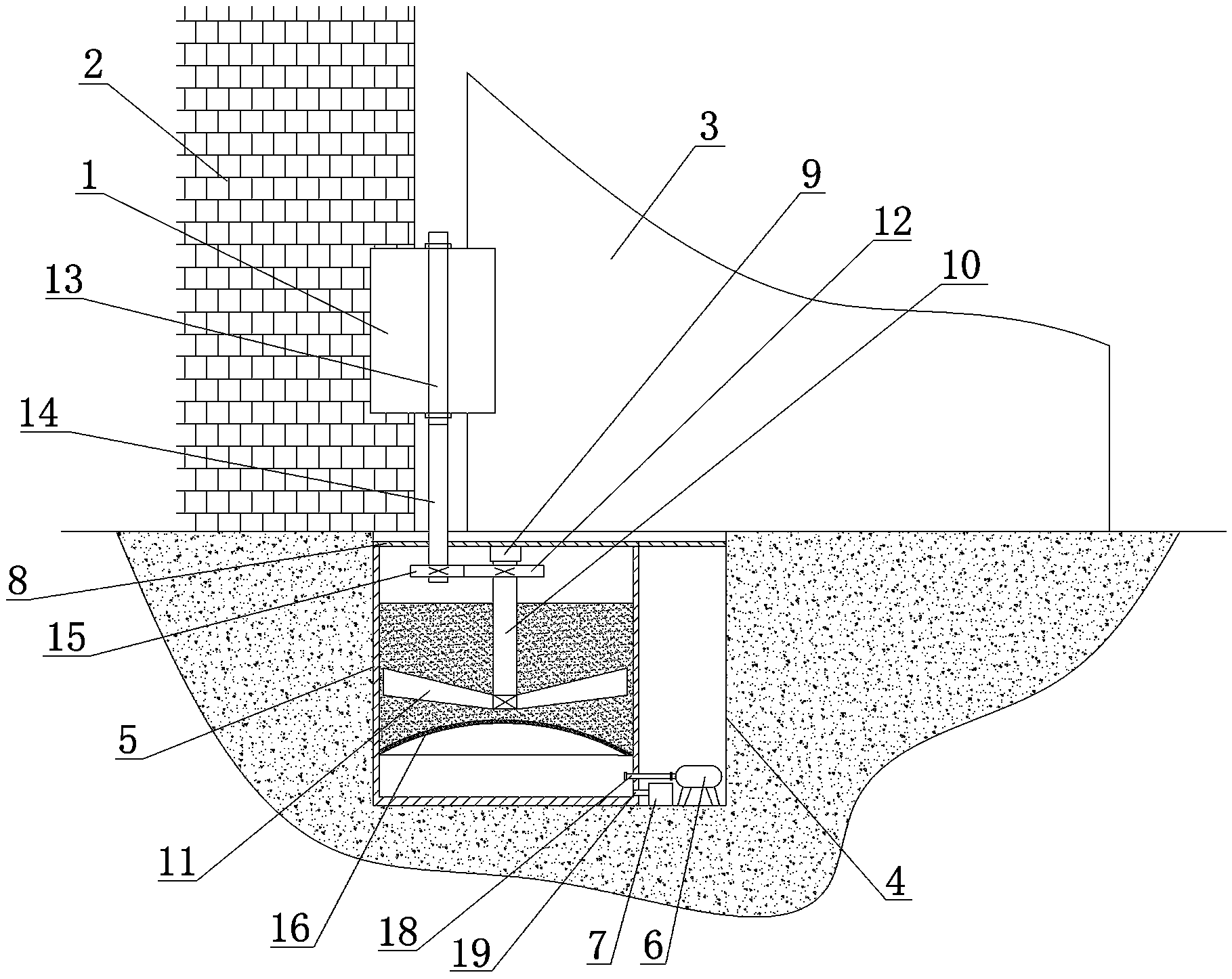

所述干式微生物制备装置包括通过合页(1)铰接于墙体(2)上的厕所门(3)，地面内且位于厕所门(3)的下方设置有凹坑(4)，凹坑(4)内设置有搅拌罐(5)、空压机A(6)和液体收集罐(7)，搅拌罐(5)的顶部固设有盖板A(8)，盖板A(8)上固设有滚动轴承(9)，滚动轴承(9)中旋转安装有搅拌轴(10)，搅拌轴(10)上安装有位于搅拌罐(5)内的叶轮(11)和从动齿轮(12)，叶轮(11)位于从动齿轮(12)下方，所述合页(1)的门轴(13)的底部焊接有传动轴(14)，传动轴(14)向下贯穿盖板A(8)且伸入于搅拌罐(5)中，传动轴(14)的延伸端上安装有主动齿轮(15)，主动齿轮(15)与从动齿轮(12)啮合，所述搅拌罐(5)内焊接有位于叶轮(11)下方的过滤板(16)，过滤板(16)将搅拌罐(5)分隔为上腔体和下腔体，过滤板(16)上分布有多个过滤孔(17)，过滤孔(17)连通上腔体和下腔体，所述搅拌罐(5)的侧壁上开设有进气孔(18)和出液孔(19)，进气孔(18)位于出液孔(19)上方，进气孔(18)和出液孔(19)均与下腔体连通，进气孔(18)经管道与空压机A(6)的出气口经管卡连接，出液孔(19)经管道与液体收集罐(7)连通;
所述尿液净化装置包括箱体(20)、设置于箱体(20)顶部的盖板B(21)，所述箱体(20)内设置有从左往右顺次固设有第一隔板(22)、第二隔板(23)和第三隔板(24)，三个隔板将箱体(20)分隔为第一腔室(25)、第二腔室(26)、第三腔室(27)和第四腔室(28)，所述第一腔室(25)、第二腔室(26)、第三腔室(27)和第四腔室(28)由左往右顺次设置，第一腔室(25)内且位于箱体(20)的左侧壁与第一隔板(22)之间焊接有多层过滤网(29)，第一腔室(25)的左侧壁上固设有进气管(30)和进液管(31)，进气管(30)位于过滤网(29)上方，进气管(30)的一端伸入于第一腔室(25)内，进气管(30)的另一端与空压机B(32)的出气端经管卡连接，进液管(31)位于过滤网(29)下方，进液管(31)的一端伸入于第一腔室(25)内，进液管(31)的另一端延伸于箱体(20)外部，且延伸端上连接有单向阀(33)，所述盖板B(21)的顶部设置有保安罐(34)、超滤罐(35)、反渗透罐(36)、水泵(37)、超滤泵(38)和RO泵(39)，所述保安罐(34)内焊接有网板(40)，网板(40)顶部设置有活性炭层(41)，保安罐(34)的侧壁上设置有位于活性炭层(41)上方的第一导流管(42)，第一导流管(42)的末端贯穿盖板B(21)且伸入于第二腔室(26)内，水泵(37)的吸水口处连接有吸管A(43)，吸管A(43)贯穿盖板B(21)且伸入于第一腔室(25)内，水泵(37)的排水口与保安罐(34)的底部连通，所述超滤罐(35)侧壁上设置有第二导流管(44)，第二导流管(44)的末端贯穿盖板B(21)且伸入于第三腔室(27)内，超滤泵(38)的吸水口处连接有吸管B(45)，吸管B(45)贯穿盖板B(21)且伸入于第二腔室(26)内，超滤泵(38)的排水口与超滤罐(35)的下端部连通，所述反渗透罐(36)的侧壁上设置有第三导流管(46)，第三导流管(46)的末端贯穿盖板B(21)且伸入于第四腔室(28)内，RO泵(39)的吸水口处连接有吸管C(47)，吸管C(47)贯穿盖板B(21)且伸入于第三腔室(27)内，RO泵(39)的排水口与反渗透罐(36)的下端部连通，反渗透罐(36)的顶部设置有废水出口端(48)，废水出口端(48)处经管卡连接有回流管(49)，回流管(49)的末端与保安罐(34)的顶部连通。
2.根据权利要求1所述的一种冲厕水处理系统，其特征在于：所述盖板A(8)上开设有通孔，通孔的直径与传动轴(14)的外径相等，所述传动轴(14)贯穿通孔设置。
3.根据权利要求1所述的一种冲厕水处理系统，其特征在于：所述过滤板(16)呈拱形状，过滤板(16)的外边缘焊接于搅拌罐(5)的内壁上。
4.根据权利要求1所述的一种冲厕 水处理系统，其特征在于：所述滚动轴承(9)固设于盖板A(8)的底部。
5.根据权利要求1所述的一种冲厕水处理系统，其特征在于：所述网板(40)上开设有多个过水孔，过水孔的孔径小于活性炭层(41)中活性炭的粒径。
6.根据权利要求1所述的一种冲厕水处理系统，其特征在于：所述箱体(20)的右侧壁上设置有排水阀(50)。
7.根据权利要求1所述的一种冲厕水处理系统，其特征在于：所述超滤罐(35)内设置有超滤膜。
8.根据权利要求1所述的一种冲厕水处理系统，其特征在于：所述反渗透罐(36)内设置有RO膜。
9.根据权利要求1所述的一种冲厕水处理系统，其特征在于：所述箱体(20)的后侧壁上设置有观察窗。
说明书
一种冲厕水处理系统
技术领域
本发明涉及冲厕水制备的技术领域，特别是一种冲厕水处理系统。
背景技术
在卫生间中，冲走大小便所用的水为自来水，流入下水管道后变成为了污水，无法再次利用，无疑是浪费了水资源。冲厕水流入下水道后变成了污水，也无法再次利用。为了解决这一问题，人们将冲厕水用于制备干式微生物和饮用水。
其中干式微生物施加到农田后，能够快速分解施作到农田中的有机肥料，加快农作物对肥料的吸收，进一步促进农作物更加健康、快速的生长。目前干式微生物的制备方法为：人们将冲厕水的固体粪便和液体(包括尿液和水)分离，然后将固体粪便排入到盛装有木屑的搅拌罐中，打开搅拌罐上的电机，电机带动搅拌轴转动，搅拌轴带动叶轮转动，叶轮搅动木屑和粪便，粪便附着在木屑上，从而使后期繁殖的微生物栖息在木屑上，木屑为微生物提供维持其繁殖的碳元素和氮元素，经过一段时间后，最终制备得到干式微生物。然而，通过搅拌罐来制备干式微生物的方法存在以下缺陷：1、叶轮只能搅动局部区域的木屑，位于搅拌罐上层和下层区域内的木屑并没有得到搅动，造成该区域内的木屑上并没有附着粪便，存在粪便与木屑混合不均匀的缺陷，从而降低了干式微生物的生产产量。2、电机需要消耗电能，增大了生产成本。3、需要工人预先过滤掉液体，增加了生产工序，进一步降低了干式微生物的生产效率。
其中饮用水可提供给人们直接饮用，特别适用于在干旱地区饮用水较少的地区。人们采用尿液净化装置对人体排出的尿液进行净化处理，以制备出饮用水。然而，现有的尿液净化装置将尿液处理后还残余有大量的废水，即实际得到的可饮用的水并不多，因此达不到很好的净水效果。此外人们还需要预先将固体粪便和液体分离开，这无疑是增加了工序。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种结构紧凑、提高干式微生物产量、节省电耗、节省水资源、提高饮用水出水量、无需预先将固体粪便和液体分离、操作简单的冲厕水处理系统。
本发明的目的通过以下技术方案来实现：一种冲厕水处理系统，它包括干式微生物制备装置和尿液净化装置，干式微生物制备装置;
所述干式微生物制备装置包括通过合页铰接于墙体上的厕所门，地面内且位于厕所门的下方设置有凹坑，凹坑内设置有搅拌罐、空压机A和液体收集罐，搅拌罐的顶部固设有盖板A，盖板A上固设有滚动轴承，滚动轴承中旋转安装有搅拌轴，搅拌轴上安装有位于搅拌罐内的叶轮和从动齿轮，叶轮位于从动齿轮下方，所述合页的门轴的底部焊接有传动轴，传动轴向下贯穿盖板A且伸入于搅拌罐中，传动轴的延伸端上安装有主动齿轮，主动齿轮与从动齿轮啮合，所述搅拌罐内焊接有位于叶轮下方的过滤板，过滤板将搅拌罐分隔为上腔体和下腔体，过滤板上分布有多个过滤孔，过滤孔连通上腔体和下腔体，所述搅拌罐的侧壁上开设有进气孔和出液孔，进气孔位于出液孔上方，进气孔和出液孔均与下腔体连通，进气孔经管道与空压机A的出气口经管卡连接，出液孔经管道与液体收集罐连通;
所述尿液净化装置包括箱体、设置于箱体顶部的盖板B，所述箱体内设置有从左往右顺次固设有第一隔板、第二隔板和第三隔板，三个隔板将箱体分隔为第一腔室、第二腔室、第三腔室和第四腔室，所述第一腔室、第二腔室、第三腔室和第四腔室由左往右顺次设置，第一腔室内且位于箱体的左侧壁与第一隔板之间焊接有多层过滤网，第一腔室的左侧壁上固设有进气管和进液管，进气管位于过滤网上方，进气管的一端伸入于第一腔室内，进气管的另一端与空压机B的出气端经管卡连接，进液管位于过滤网下方，进液管的一端伸入于第一腔室内，进液管的另一端延伸于箱体外部，且延伸端上连接有单向阀，所述盖板B的顶部设置有保安罐、超滤罐、反渗透罐、水泵、超滤泵和RO泵，所述保安罐内焊接有网板，网板顶部设置有活性炭层，保安罐的侧壁上设置有位于活性炭层上方的第一导流管，第一导流管的末端贯穿盖板B且伸入于第二腔室内，水泵的吸水口处连接有吸管A，吸管A贯穿盖板B且伸入于第一腔室内，水泵的排水口与保安罐的底部连通，所述超滤罐侧壁上设置有第二导流管，第二导流管的末端贯穿盖板B且伸入于第三腔室内，超滤泵的吸水口处连接有吸管B，吸管B贯穿盖板B且伸入于第二腔室内，超滤泵的排水口与超滤罐的下端部连通，所述反渗透罐的侧壁上设置有第三导流管，第三导流管的末端贯穿盖板B且伸入于第四腔室内，RO泵的吸水口处连接有吸管C，吸管C贯穿盖板B且伸入于第三腔室内，RO泵的排水口与反渗透罐的下端部连通，反渗透罐的顶部设置有废水出口端，废水出口端处经管卡连接有回流管，回流管的末端与保安罐的顶部连通。
所述盖板A上开设有通孔，通孔的直径与传动轴的外径相等，所述传动轴贯穿通孔设置。
所述过滤板呈拱形状，过滤板的外边缘焊接于搅拌罐的内壁上。
所述滚动轴承固设于盖板A的底部。
所述网板上开设有多个过水孔，过水孔的孔径小于活性炭层中活性炭的粒径。
所述箱体的右侧壁上设置有排水阀。
所述超滤罐内设置有超滤膜。
所述反渗透罐内设置有RO膜。
所述箱体的后侧壁上设置有观察窗。
本发明具有以下优点：本发明结构紧凑、提高干式微生物产量、节省电耗、节省水资源、提高饮用水出水量、无需预先将固体粪便和液体分离、操作简单。
