申请日2018.05.25
公开(公告)日2019.04.09
IPC分类号B01J49/53; B01J49/75; C02F1/42
摘要
本实用新型公开了一种用于血液透析水处理系统中溶盐桶内的支架，属于血液透析水处理技术领域。本实用新型为解决目前大部分溶盐桶盐水体积无法准确定量、盐易板结、盐水不饱和浓度不均匀的问题，采用的技术方案为：将本实用新型支架置于溶盐桶底部，支架的高度根据阳离子树脂再生一次所需的饱和氯化钠盐水溶液在溶盐桶中的高度进行调节，盐隔板放在支架上，如此盐隔板就把溶盐桶分成了上下两个部分，上部分为盐仓，下部分为盐水仓，控制液位在盐隔板以上5‑8厘米，盐将会被逐渐溶解，逐渐下沉，如此反复便会使盐水溶液达到均匀、饱和。支架高度、大小可调，适用于各种型号的溶盐桶。
权利要求书

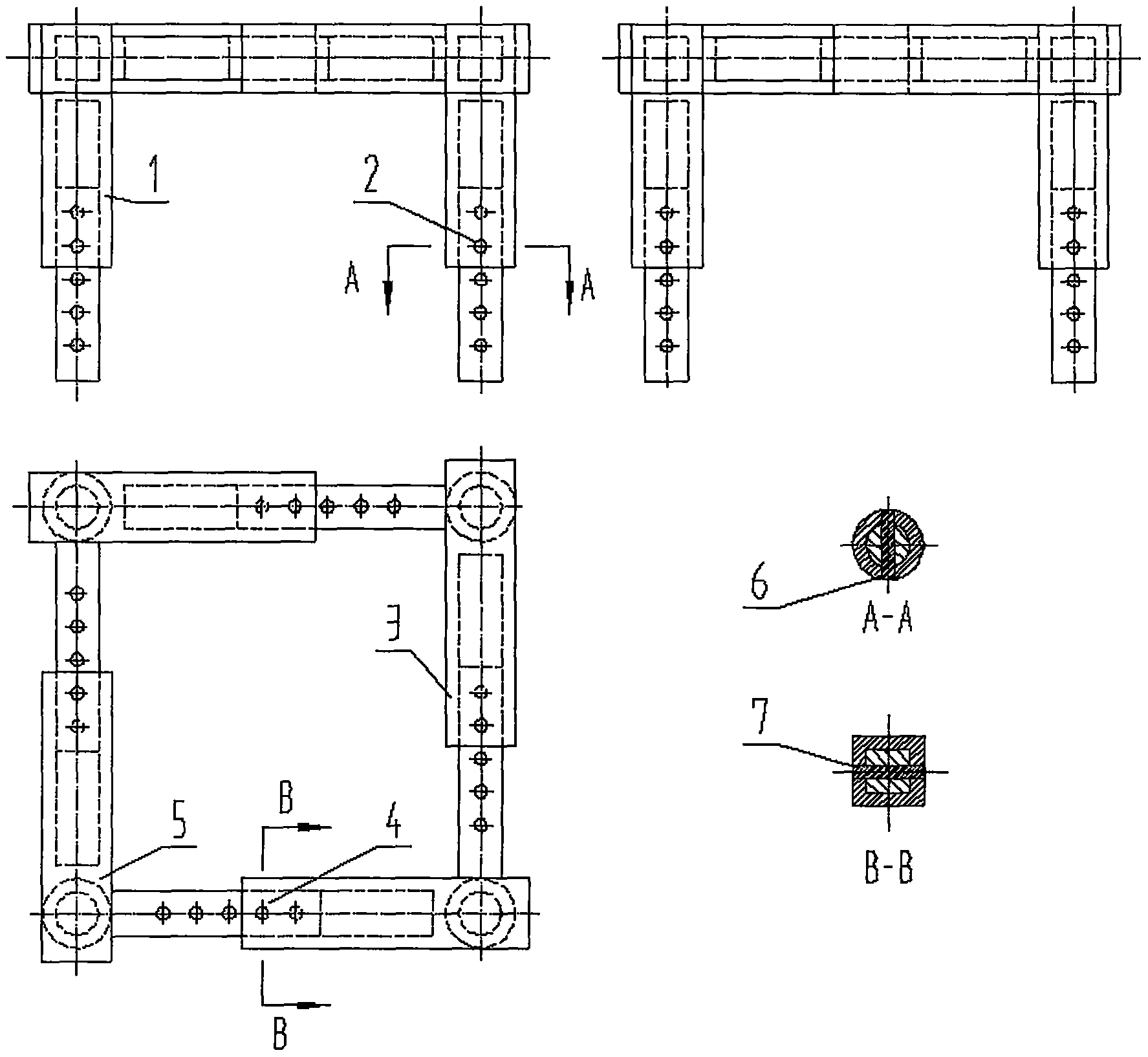

1.一种用于血液透析水处理系统中溶盐桶内的支架，其特征在于，包括(1)可伸缩支撑腿，(2)可伸缩支撑腿定位孔，(3)可伸缩横梁，(4)可伸缩横梁定位孔，(6)可伸缩支撑腿定位销，(7)可伸缩横梁定位销。
2.根据权利要求1所述的用于血液透析水处理系统中溶盐桶内的支架，其特征在于，整个支架是由四个相同的独立部分(5)拼接而成，每一个独立部分由两条粗细不同的横梁与一条支撑腿组成，且三者之间两两夹角为90°。
3.根据权利要求1或2所述的用于血液透析水处理系统中溶盐桶内的支架，其特征在于，支撑腿(1)高度可调节并通过定位孔(2)、定位销(6)定位固定，横梁(3)长度可调节并通过定位孔(4)、定位销(7)定位固定，支架适用于各种型号的溶盐桶。
说明书
一种用于血液透析水处理系统中溶盐桶内的支架
技术领域
本实用新型属于血液透析水处理技术领域，特别是涉及一种用于血液透析水处理系统中溶盐桶内的支架。
背景技术
树脂罐是血液透析水处理系统中的重要部分，用于去除水中的钙、镁离子，使水得到软化。溶盐桶是与树脂罐配套的装置，水与盐(氯化钠)在溶盐桶中混合形成盐水溶液，用于树脂罐中阳离子树脂的再生。足量的、饱和的盐水溶液是阳离子树脂再生充分的必要条件。
目前，大部分血液透析室的水处理系统使用的溶盐桶是由桶体、桶盖、盐隔板、盐井管和盐井盖所组成，盐隔板通常位于溶盐桶的底部。将盐倒在盐隔板上与溶盐桶中的水混合，生成盐水溶液。这种结构存在以下问题：1、盐水溶液与盐混溶在一起，由于盐的体积是个变量，导致盐水溶液的体积无法准确定量;2、为了获取足量的盐水溶液常常使溶盐桶内水位升高而将绝大部分盐浸泡在水中，这样常会导致盐板结成块，造成树脂再生异常;3、盐水溶液浓度不均匀，高于盐面的盐水溶液难以达到饱和。
发明内容
为了解决目前大部分血液透析水处理系统中溶盐桶存在的三个方面问题：盐水溶液体积无法准确定量、盐易板结、盐水溶液不饱和、浓度不均匀，本实用新型提供了一种用于溶盐桶内的支架，有效的解决了目前血液透析水处理系统中溶盐桶存在的上述问题。
实现本实用新型目的的技术解决方案为：1、将支架置于溶盐桶底部，将盐隔板放于支架之上，如此盐隔板便将溶盐桶分隔成上下两部分，上部分用于存储盐，下部分用于存储盐水溶液。支架的高度和横梁长度可调，可适用于各种型号的溶盐桶。2、根据树脂罐中充填的阳离子树脂的量可计算出阳离子树脂完全再生一次需要的饱和盐水溶液的量，控制回吐水量，使回吐水量略大于所需盐水溶液的量，调节支架高度使盐隔板的高度低于回吐水液面5-8厘米。3、向溶盐桶中加入足量的盐，盐便落在盐隔板之上，盐隔板附近低浓度低比重的盐水溶液溶解掉靠近盐隔板的盐后形成较高浓度较高比重的盐水溶液，这部分盐水溶液在重力的作用下通过盐隔板上的小孔向下对流，同时下方较低浓度、较低比重的盐水溶液会向上对流再去溶解盐隔板上的盐，如此反复便会使盐隔板下的盐水溶液达到均匀、饱和。4、盐与盐水溶液的分隔存储使盐水溶液的体积可以定量，且这种设计不会使全部盐浸泡在盐水溶液中，从而避免了盐的板结。
本实用新型与现有技术相比，其显著优点：1、本实用新型用于溶盐桶内的支架结构简单，易于生产，成本低，且高度和横梁长度可调，适用于各种型号的溶盐桶;2、利用本实用新型用于溶盐桶内的支架有效地解决了目前溶盐桶盐水溶液无法准确定量、颗粒盐易板结、盐水溶液不饱和、浓度不均匀的问题。
