申请日2018.05.25
公开(公告)日2019.04.12
IPC分类号C02F9/04
摘要
本实用新型公开了一种移动式生活污水处理净化装置，包括安装板、处理箱和抽水泵，所述安装板的底部固定安装有移动轮，且安装板的中心通过复位弹簧固定安装有支板，所述处理箱固定安装在安装板上，所述处理箱的顶部设置有端盖，所述处理箱的端部设置有进水管，所述处理箱内部对应进水管的末端通过设置有活性剂滴管，所述处理箱内部通过端盖固定卡装有过滤板。该移动式生活污水处理净化装置，具备便于根据需要移动本装置对污水处理净化，降低对污水处理成本，提高对生活污水处理净化便捷性的优点，解决了现有对生活污水处理不便于移动对污水处理净化、以及对污水处理成本高的问题。
权利要求书

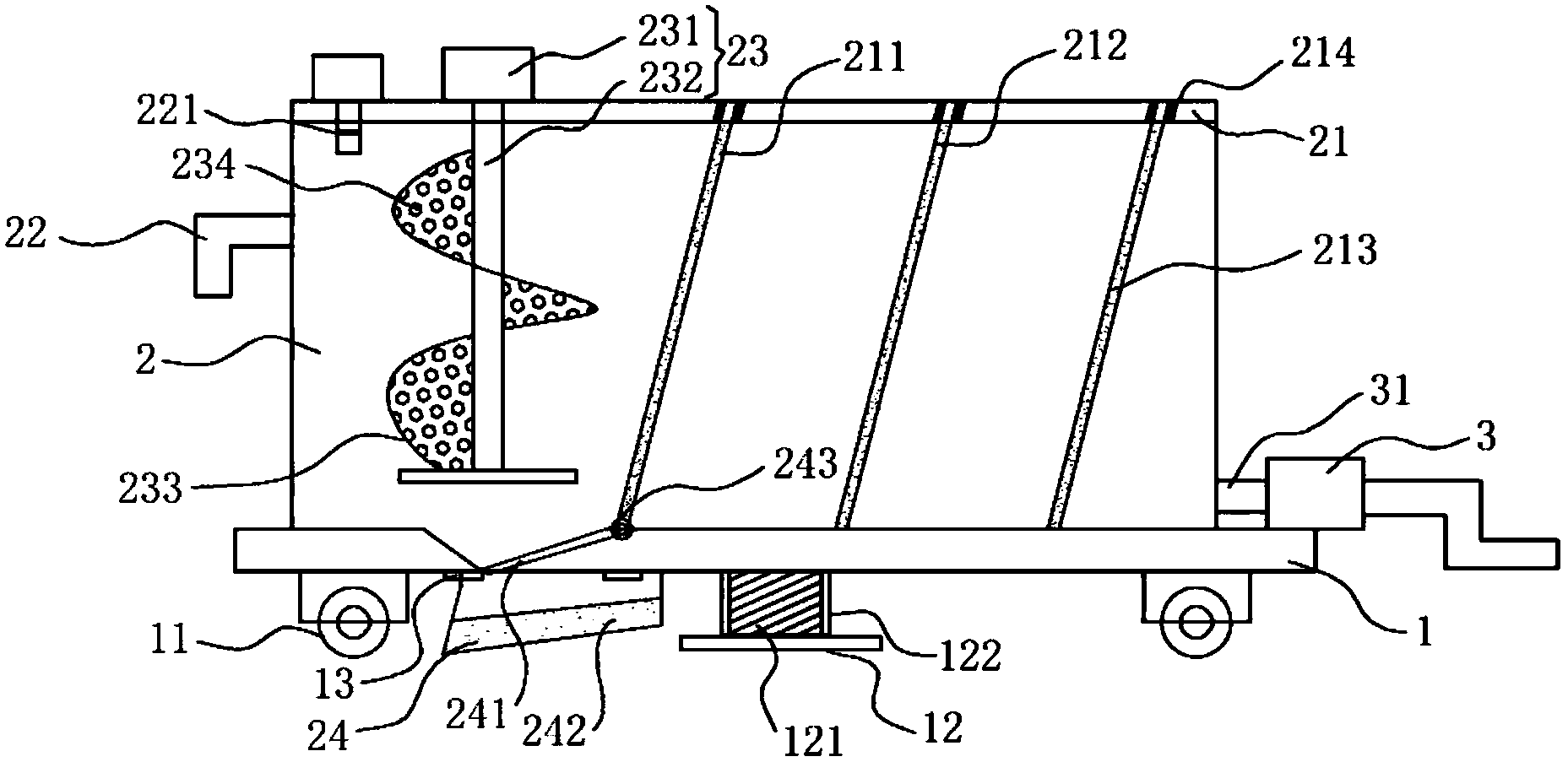

1.一种移动式生活污水处理净化装置，包括安装板(1)、处理箱(2)和抽水泵(3)，其特征在于：所述安装板(1)的底部固定安装有移动轮(11)，且安装板(1)的中心通过复位弹簧(121)固定安装有支板(12)，所述处理箱(2)固定安装在安装板(1)上，所述处理箱(2)的顶部设置有端盖(21)，所述处理箱(2)的端部设置有进水管(22)，所述处理箱(2)内部对应进水管(22)的末端通过设置有活性剂滴管(221)，所述处理箱(2)内部通过端盖(21)固定卡装有过滤板(211)，所述端盖(21)对应活性剂滴管(221)和过滤板(211)之间设置有搅拌装置(23)，所述过滤板(211)的末端通过挡位板(241)固定安装有接渣槽(24)，所述处理箱(2)内部对应过滤板(211)的输出端通过端盖(21)固定安装有活性炭过滤板(212)和净化芯板(213)，所述抽水泵(3)固定安装在安装板(1)上，且抽水泵(3)的输入端通过抽水管(31)与处理箱(2)对应净化芯板(213)的端部固定连接。
2.根据权利要求1所述的一种移动式生活污水处理净化装置，其特征在于：所述支板(12)的端面与移动轮(11)的底部在同一平面上，所述支板(12)的内部端面与安装板(1)的背面固定安装有伸缩套座(122)，且伸缩套座(122)与复位弹簧(121)的外部固定套装。
3.根据权利要求1所述的一种移动式生活污水处理净化装置，其特征在于：所述搅拌装置(23)包括驱动电机(231)和驱动轴(232)，所述驱动电机(231)固定安装在端盖(21)上，所述驱动轴(232)设置在处理箱(2)内部，并与驱动电机(231)的输出端固定连接，所述驱动轴(232)上固定安装有搅拌叶片(233)，所述搅拌叶片(233)上开设有过筛孔(234)。
4.根据权利要求1所述的一种移动式生活污水处理净化装置，其特征在于：所述安装板(1)的底部设置有滑槽(13)，所述接渣槽(24)的安装端与滑槽(13)固定密封连接，且接渣槽(24)的侧边通过密封板(242)呈开放式设置，所述挡位板(241)通过扭簧(243)与过滤板(211)末端对应的安装板(1)固定连接，所述处理箱(2)内部对应挡位板(241)与接渣槽(24)内部相通连接，所述接渣槽(24)的底部对应挡位板(241)的开启端呈下倾斜状设置。
5.根据权利要求1所述的一种移动式生活污水处理净化装置，其特征在于：所述端盖(21)对应过滤板(211)、活性炭过滤板(212)和净化芯板(213)设置有卡槽(214)，所述端盖(21)上对应处理箱(2)内部设置有横向结构的观察窗(32)。
说明书
一种移动式生活污水处理净化装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种移动式生活污水处理净化装置。
背景技术
随着我国的经济不断发展，城市的建设也越来越快，随之产生的污水也在不断增多，污水中常常含有大量的有害物质，这些物质如果不经过处理就直接排放，对土地、环境以及水质造成一定的影响，对环境的可持续发展是不利的，生活污水时污水中占据比例极为重要的一种，生活污水中含有大量有机物，且对环境的影响较小，但是生活污水直接排放也是会对环境造成不良影响，现有对生活污水处理的设备大多占地面积大，使用成本高，而且支撑固定在一个位置对污水处理，不便于根据使用的需要移动，为使用带来了一定的不便。
实用新型内容
本实用新型的目的在于提供一种移动式生活污水处理净化装置，具备便于根据需要移动本装置对污水处理净化，降低对污水处理成本，提高对生活污水处理净化便捷性的优点，解决了现有对生活污水处理不便于移动对污水处理净化、以及对污水处理成本高的问题。
为实现上述目的，本实用新型提供如下技术方案：一种移动式生活污水处理净化装置，包括安装板、处理箱和抽水泵，所述安装板的底部固定安装有移动轮，且安装板的中心通过复位弹簧固定安装有支板，所述处理箱固定安装在安装板上，所述处理箱的顶部设置有端盖，所述处理箱的端部设置有进水管，所述处理箱内部对应进水管的末端通过设置有活性剂滴管，所述处理箱内部通过端盖固定卡装有过滤板，所述端盖对应活性剂滴管和过滤板之间设置有搅拌装置，所述过滤板的末端通过挡位板固定安装有接渣槽，所述处理箱内部对应过滤板的输出端通过端盖固定安装有活性炭过滤板和净化芯板，所述抽水泵固定安装在安装板上，且抽水泵的输入端通过抽水管与处理箱对应净化芯板的端部固定连接。
优选的，所述支板的端面与移动轮的底部在同一平面上，所述支板的内部端面与安装板的背面固定安装有伸缩套座，且伸缩套座与复位弹簧的外部固定套装。在安装板通过移动轮移动至需要对污水承接处理的位置后，支板通过复位弹簧复位对安装板的底部支撑，支板的末端与地面接触设置，避免安装板通过移动轮带动本装置对污水处理时移动，影响对污水的承接，伸缩套座辅助复位弹簧伸缩复位对支板支撑，提高复位弹簧对支板支撑的稳定性。
优选的，所述搅拌装置包括驱动电机和驱动轴，所述驱动电机固定安装在端盖上，所述驱动轴设置在处理箱内部，并与驱动电机的输出端固定连接，所述驱动轴上固定安装有搅拌叶片，所述搅拌叶片上开设有有过筛孔。活性剂滴管的输入端连接活性剂容器，对进水管输入处理箱内部的污水滴入活性剂，驱动电机运行带动驱动轴转动，驱动轴通过搅拌叶片对污水与活性剂混合，搅拌叶片上的过筛孔使活性剂与污水过筛混合，对污水中的油脂等易黏连的物体活性分解，提高对污水处理的效果。
优选的，所述安装板的底部设置有滑槽，所述接渣槽的安装端与滑槽固定密封连接，且接渣槽的侧边通过密封板呈开放式设置，所述挡位板通过扭簧与过滤板末端对应的安装板固定连接，所述处理箱内部对应挡位板与接渣槽内部相通连接，所述接渣槽的底部对应挡位板的开启端呈下倾斜状设置。接渣槽通过滑槽与安装板的背面密封连接，过滤板对进水管排入处理箱内部污水中的杂质过滤，挡位板对过滤板过滤出的杂质承接，在承接杂质的重量达到扭簧的称重力度后，挡位板通过扭簧转动至接渣槽内部，将挡位板上的杂质排出至接渣槽内部，挡位板上的杂质落入接渣槽内部之后失去重量的挡位板通过扭簧复位，再次对安装板上开设与接渣槽相通的位置遮挡固定，接渣槽侧边的密封板打开对接渣槽内部的杂质清理，提高对过滤板过滤出的杂质清理的便捷性。
优选的，所述端盖对应过滤板、活性炭过滤板和净化芯板设置有卡槽，所述端盖上对应处理箱内部设置有横向结构的观察窗。过滤板、活性炭过滤板和净化芯板通过卡槽固定在处理箱内部，在对过滤板、活性炭过滤板或净化芯板更换时，通过打开端盖，将过滤板、活性炭过滤板或净化芯板通过卡槽取下更换，提高对过滤板、活性炭过滤板和净化芯板更换的便捷性，使用者通过观察窗对处理箱内部对污水处理过程了解，便于对处理箱处理污水的效果查看。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型在处理箱内部对应进水管的末端设置活性剂滴管，并在安装板的底部设置移动轮，安装板通过移动轮移动至需要对污水承接处理的位置，支板通过复位弹簧复位对安装板的底部支撑，支板的末端与地面接触设置，进水管对生活排出的污水承接至处理箱内部，活性剂滴管的输入度连接有活性剂容器，活性剂滴管对活性剂容器内部的活性剂承接并呈滴水状滴入处理箱内部，搅拌装置对污水与活性剂滴管滴出的活性剂混合，过滤板对污水中的杂质过滤，挡位板对过滤板过滤出的杂质承接，在承接杂质的重量达到扭簧的称重力度后，挡位板通过扭簧转动至接渣槽内部，将挡位板上的杂质排出至接渣槽内部，过滤杂质后的污水通过活性炭过滤板过滤后排入净化芯板位置，净化芯板对活性炭过滤板过滤吸附污水中重金属以及杂质后的污水承接净化，抽水泵对处理箱内部净化芯板净化处理的污水抽取排放二次利用，提高对污水处理效果的同时，有利于对环境的保护。
2、本实用新型在端盖上对应过滤板、活性炭过滤板和净化芯板设置卡槽，过滤板、活性炭过滤板和净化芯板通过卡槽固定在处理箱内部，在对过滤板、活性炭过滤板或净化芯板更换时，通过打开端盖，将过滤板、活性炭过滤板或净化芯板通过卡槽取下更换，提高对过滤板、活性炭过滤板和净化芯板更换的便捷性，使用者通过观察窗对处理箱内部对污水处理过程了解，便于对处理箱处理污水的效果查看。
