申请日2018.05.25
公开(公告)日2019.04.23
IPC分类号C02F9/14
摘要
本实用新型一种污水生化处理模拟装置，含有进水池、缺氧池、曝气池、二沉池和出水池，是参照污水处理厂二级生化处理系统模拟的，其工作方式为：污水通过输送设备输入进水池和缺氧池，经缺氧池处理后泥水混合物流至曝气池，经曝气池处理后再流至二沉池，在二沉池内实现泥水分离，上清液流至出水池备用或通过处理水排放口排放;泥水分离后的一部分污泥通过液体输送设备回送至缺氧池，另一部分污泥则经污泥排放口排放。本实用新型具有污水生化处理厂处理的类似效果，可在低温环境下正常进行生化处理过程，能够确模拟污水厂生化处理工艺，快速判断各类污水生物降解性和生物毒性，了解污染物特征，对不同类型污水的针对性治理研究有积极的作用。
权利要求书

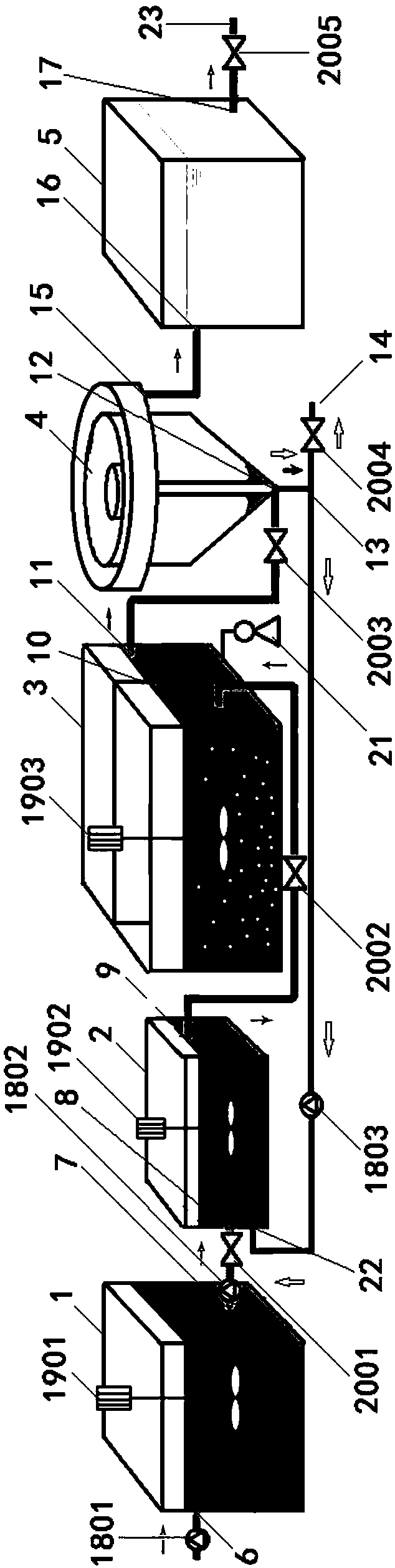

1.一种污水生化处理模拟装置，含有进水池(1)、缺氧池(2)、曝气池(3)、二沉池(4)和出水池(5)，所述进水池(1)含有进水池进水口(6)、进水池出水口(7);所述缺氧池(2)含有缺氧池进水口(8)、缺氧池出水口(9);所述曝气池(3)含有曝气池进水口(10)、曝气池出水口(11);所述二沉池(4)含有二沉池进水口(12)、二沉池出水口(15);所述出水池(5)含有出水池进水口(16)、出水池出水口(17);其特征在于，在所述进水池(1)内设有第一搅拌器(1901)并设有溢流口和放空口，在所述缺氧池(2)内设有第二搅拌器(1902)，在所述曝气池(3)内设有第三搅拌器(1903)并设有溢流口、放空口以及溶解氧控制系统(21)、混合液悬浮固体浓度测试设备、pH检测器、温度检测器，所述二沉池(4)含有放空口、二沉池污泥回流口(13)、二沉池剩余污泥排放口(14)，所述出水池(5)含有溢流口;所述进水池进水口(6)设置在所述进水池(1)近侧的上部，在所述进水池进水口(6)处通过管体设有液体输送设备Ⅰ(1801)，所述进水池出水口(7)设置在所述进水池(1)远离侧的下部;在所述进水池出水口(7)与所述缺氧池进水口(8)之间的管道上设有液体输送设备Ⅱ(1802)和第一单向阀(2001);所述缺氧池进水口(8)设置在所述缺氧池(2)近侧的下部，所述缺氧池出水口(9)设置在所述缺氧池(2)远离侧的上部;在所述缺氧池出水口(9)与所述曝气池进水口(10)之间的管道上设有第二单向阀(2002);所述曝气池进水口(10)设置在所述曝气池(3)远离侧的一边，所述曝气池出水口(11)设置在所述远离侧的另一边，在所述远离侧还设有所述溶解氧控制系统(21);在所述曝气池出水口(11)与所述二沉池进水口(12)之间的管道上设有第三单向阀(2003);所述二沉池进水口(12)设置在所述二沉池(4)的下端，所述二沉池出水口(15)设置在所述二沉池(4)远离边的上端，在所述二沉池(4)的下端设有二沉池污泥回流口(13)，所述二沉池污泥回流口(13)的一边通过管道和液体输送设备Ⅲ(1803)与缺氧池污泥回流口(22)连通，另一边通过管道和第四单向阀(2004)与二沉池剩余污泥排放口(14)连通;所述出水池进水口(16)设置在所述出水池(5)近侧的上部，所述出水池出水口(17)设置在所述出水池(5)远离侧的下部;所述出水池出水口(17)通过管道和第五单向阀(2005)与处理水排放口(23)连通。
2.根据权利要求1所述的一种污水生化处理模拟装置，其特征在于，所述进水池(1)设有加温系统，当输入的水体温度低于15℃时，打开所述加温系统能将水体温度加温并控制在常温。
3.根据权利要求2所述的一种污水生化处理模拟装置，其特征在于，所述加温系统含有电加热设备以及进水池(1)外围的保温层。
4.根据权利要求1所述的一种污水生化处理模拟装置，其特征在于，所述缺氧池污泥回流口(22)设置在所述缺氧池(2)近侧的下部。
5.根据权利要求1所述的一种污水生化处理模拟装置，其特征在于，所述进水池(1)、缺氧池(2)、曝气池(3)、二沉池(4)和出水池(5)采用有机玻璃或者不锈钢池体结构。
6.根据权利要求1所述的一种污水生化处理模拟装置，其特征在于，所述液体输送设备Ⅰ(1801)、液体输送设备Ⅱ(1802)和液体输送设备Ⅲ(1803)采用离心泵或蠕动泵或其它液体输送设备。
7.根据权利要求1所述的一种污水生化处理模拟装置,其特征在于，处理污水的流动方式为序批式或者连续式流动方式。
说明书
一种污水生化处理模拟装置
技术领域
本实用新型属于污水处理装置技术领域，具体的说，是一种污水生化处理模拟装置。
背景技术
污水处理是环保领域一个重要的内容，也是现代社会的一项重要工作。人们在将不同类型的污水引到处理装备现场之前往往会有针对性地做一些如果治理的研究，因此，需要采用与处理装备现场相应的实验装置。于是，就需要有一些相应的污水处理模拟装置。就污水生化处理的模拟装置而言，现在多采用静态的实验装置，但它几乎无法将几个生化处理工艺串联起来，而且与污水生化处理厂的处理相比工艺相差很大。因此，现有的污水生化处理静态实验装置做不到准确地模拟污水生化处理厂的处理效果。此外，一般的、小型的污水生化处理静态实验装置也无法在低于15℃的低温环境下正常运行。这样，对不同类型污水的针对性治理研究就会达不到预期的效果。
实用新型内容
本实用新型的目的在于克服上述不足，提供一种污水生化处理模拟装置，它启动时间短，无需培养生物菌种，具有处理流程简单、设备维护次数少、运行成本低、不会产生二次污染物的特点，具有污水生化处理厂处理的类似效果，处理后的污水能达到相关标准的规定，对不同类型污水的针对性治理研究有积极的作用。
为达到上述目的，本实用新型采取了以下技术方案。
一种污水生化处理模拟装置，含有进水池、缺氧池、曝气池、二沉池和出水池，所述进水池含有进水池进水口、进水池出水口;所述缺氧池含有缺氧池进水口、缺氧池出水口;所述曝气池含有曝气池进水口、曝气池出水口;所述二沉池含有二沉池进水口、二沉池出水口;所述出水池含有出水池进水口、出水池出水口;其特征在于，在所述进水池内设有第一搅拌器并设有溢流口和放空口，在所述缺氧池内设有第二搅拌器，在所述曝气池内设有第三搅拌器并设有溢流口、放空口以及溶解氧控制系统、混合液悬浮固体浓度测试设备、pH检测器、温度检测器，所述二沉池含有放空口、二沉池污泥回流口、二沉池剩余污泥排放口，所述出水池含有溢流口;所述进水池进水口设置在所述进水池近侧的上部，在所述进水池进水口处通过管体设有液体输送设备Ⅰ，所述进水池出水口设置在所述进水池远离侧的下部;在所述进水池出水口与所述缺氧池进水口之间的管道上设有液体输送设备Ⅱ和第一单向阀;所述缺氧池进水口设置在所述缺氧池近侧的下部，所述缺氧池出水口设置在所述缺氧池远离侧的上部;在所述缺氧池出水口与所述曝气池进水口之间的管道上设有第二单向阀;所述曝气池进水口设置在所述曝气池远离侧的一边，所述曝气池出水口设置在所述远离侧的另一边，在所述远离侧还设有所述溶解氧控制系统;在所述曝气池出水口与所述二沉池进水口之间的管道上设有第三单向阀;所述二沉池进水口设置在所述二沉池的下端，所述二沉池出水口设置在所述二沉池远离边的上端，在所述二沉池的下端设有二沉池污泥回流口，所述二沉池污泥回流口的一边通过管道和液体输送设备Ⅲ与缺氧池污泥回流口连通，另一边通过管道和第四单向阀与沉池剩余污泥排放口连通;所述出水池进水口设置在所述出水池近侧的上部，所述出水池出水口设置在所述出水池远离侧的下部;所述出水池出水口通过管道和第五单向阀与处理水排放口连通。
进一步，所述进水池设有加温系统，当输入的水体温度低于15℃时，打开所述保温系统能将水体温度加温并控制在常温。
进一步，所述加温系统含有电加热设备以及进水池外围的保温层。
进一步，所述缺氧池污泥回流口设置在所述缺氧池近侧的下部。
进一步，所述进水池、缺氧池、曝气池、二沉池和出水池采用有机玻璃或者不锈钢池体结构。
进一步，所述液体输送设备Ⅰ、液体输送设备Ⅱ和液体输送设备Ⅲ采用离心泵或蠕动泵或其它液体输送设备。
进一步，所述模拟装置处理污水的流动方式为序批式或者连续式流动方式。
本实用新型一种污水生化处理模拟装置的积极效果是：
(1)启动时间短，无需培养生物菌种，具有处理流程简单、设备维护次数少、运行成本低、不会产生二次污染物的优点。
(2)具有污水生化处理厂处理的类似效果，可在低温环境下(低于15℃)正常进行生化处理过程，能够准确模拟污水厂生化处理工艺。
(3)能较快速了解污染物特征，准确判断出各类污水生物降解性和生物毒性。
(4)处理后的污水能达到相关标准的规定，对不同类型污水的针对性治理研究有积极的作用。
