申请号CN201910117810
申请日2019.02.15
公开(公告)号CN109626782A
公开(公告)日2019.04.16
IPC分类号C02F11/10; C10G1/00; B01J8/18; B01J8/02
摘要
本发明提供一种含油污泥催化热解系统及含油污泥催化热解处理工艺,涉及废弃物资源化处理领域。含油污泥催化热解系统包括载气装置、第一反应装置、第二反应装置和冷凝装置。第一反应装置用于对含油污泥进行热解以生成油蒸汽。第二反应装置用于接收油蒸汽并使油蒸汽进行催化反应,以促使重质组分回流以及轻质组分被回收。冷凝装置用于冷凝轻质组分。含油污泥催化热解处理工艺包括:对含油污泥进行热解,以产生油蒸汽;使油蒸汽进行催化反应,以促使重质组分回流以及轻质组分被回收;重质组分回流,再次热解;对轻质组分进行冷凝处理,以回收油。本含油污泥催化热解系统及含油污泥催化热解处理工艺能够提高回收油的品质。
权利要求书
1.一种含油污泥催化热解系统,用于含油污泥的催化热解以回收油,其特征在于,包括:
载气装置,用于反应前后吹扫装置以避免系统堵塞和结焦,并且还用于反应过程中载气;
第一反应装置,所述第一反应装置连通于所述载气装置,所述第一反应装置用于对所述含油污泥进行热解以生成包含重质组分和轻质组分的油蒸汽;
第二反应装置,所述第二反应装置连通于所述第一反应装置,所述第二反应装置用于使所述油蒸汽进行催化反应,以促使所述重质组分回流至所述第一反应装置以及所述轻质组分进入下一工序进而被回收;
冷凝装置,所述冷凝装置连通于所述第二反应装置,所述冷凝装置用于冷凝所述轻质组分。
2.根据权利要求1所述的含油污泥催化热解系统,其特征在于,所述第一反应装置包括固定床反应器和套设于所述固定床反应器的保温加热炉,所述固定床反应器同时连通于所述载气装置和所述第二反应装置,所述固定床反应器用于对所述含油污泥进行热解,所述保温加热炉用于加热所述固定床反应器。
3.根据权利要求1所述的含油污泥催化热解系统,其特征在于,所述第二反应装置包括浆态床反应器,所述浆态床反应器同时连通于所述第一反应装置和所述冷凝装置,所述浆态床反应器用于接收所述油蒸汽并使所述油蒸汽在催化剂作用下反应,以促使所述重质组分回流至所述第一反应装置以及所述轻质组分进入所述冷凝装置进而被回收。
4.根据权利要求1所述的含油 污泥催化热解系统,其特征在于,所述含油污泥催化热解系统还包括温度控制装置,所述温度控制装置设置于所述第一反应装置,所述温度控制装置用于控制、显示、监测所述第一反应装置的温度及升温速率。
5.根据权利要求1所述的含油污泥催化热解系统,其特征在于,所述载气装置包括依次连通的气瓶、流量计和单向阀,所述单向阀连通于所述第一反应装置。
6.根据权利要求1所述的含油污泥催化热解系统,其特征在于,所述冷凝装置包括冷凝器和连接于所述冷凝器的排空阀,所述冷凝器连接于所述第二反应装置,所述冷凝器用于冷凝所述轻质组分以进行油回收,所述排空阀用于排放多余未凝气体。
7.一种含油污泥催化热解处理工艺,其特征在于,包括:对含油污泥进行热解,以产生油蒸汽;使所述油蒸汽进行催化反应,以促使重质组分回流以及轻质组分被回收;所述重质组分回流,再次热解;对所述轻质组分进行冷凝处理,以回收油。
8.根据权利要求7所述的含油污泥催化热解处理工艺,其特征在于,含油污泥进行热解时的热解温度为450-550℃。
9.根据权利要求7所述的含油污泥催化热解处理工艺,其特征在于,所述催化反应使用的催化剂为半焦基催化剂、Fe-Ni催化剂或者矿物质催化剂。
10.根据权利要求7所述的含油污泥催化热解处理工艺,其特征在于,所述冷凝处理通过循环冷却水进行。
说明书
含油污泥催化热解系统及含油污泥催化热解处理工艺
技术领域
本发明涉及废弃物资源化处理领域,具体而言,涉及一种含油污泥催化热解系统及含油污泥催化热解处理工艺。
背景技术
含油污泥是油田特种固体废物之一,对含油污泥进行热解处理不仅能够达到污染物的无害化,同时还能回收宝贵的油资源。但是,传统含油污泥热解技术回收油品质不高。
发明内容
本发明的目的包括提供一种含油污泥催化热解系统及含油污泥催化热解处理工艺,其能够提高回收油的品质。
本发明的实施例是这样实现的:

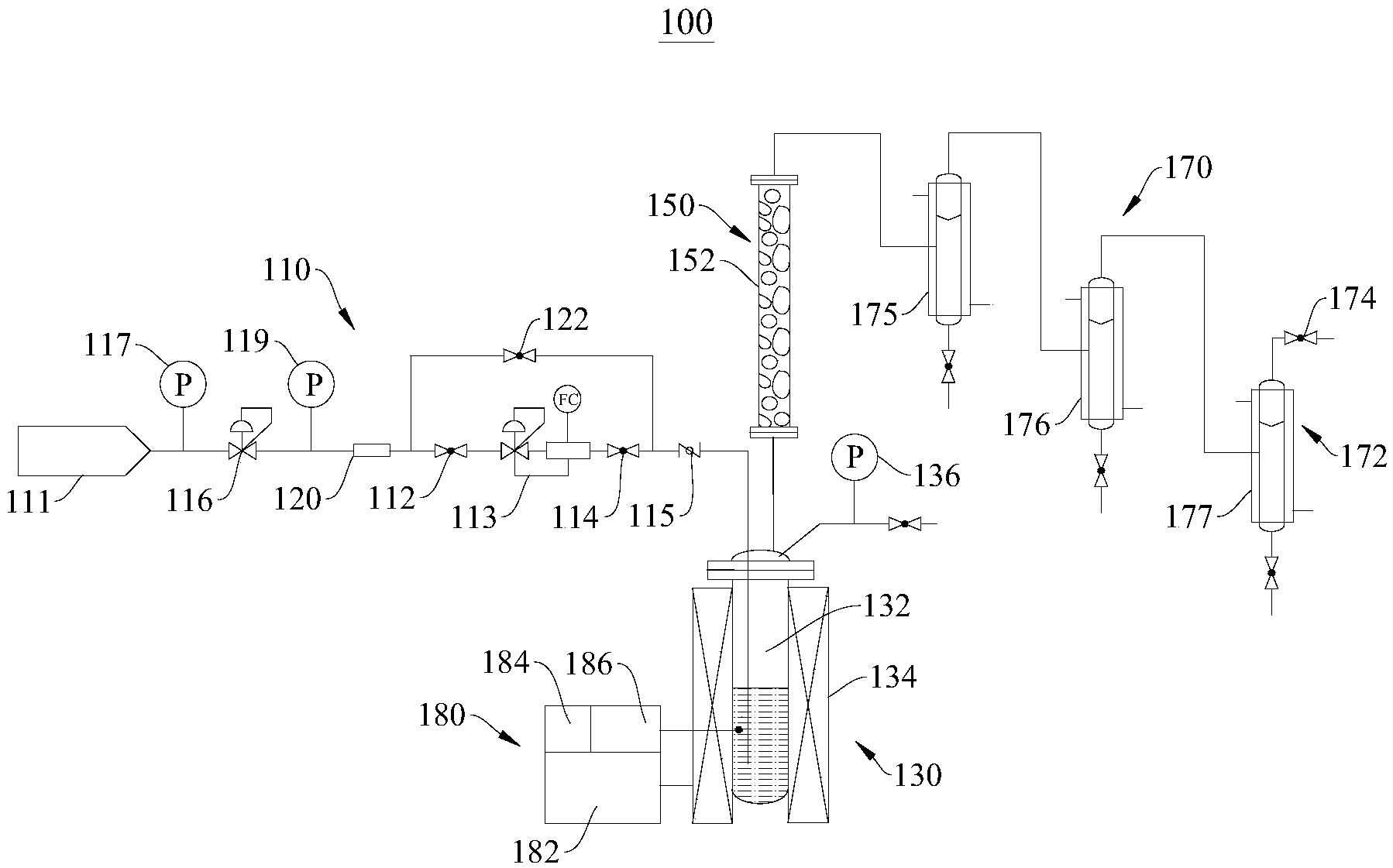

一种含油污泥催化热解系统,用于含油污泥的催化热解以回收油,其包括:
载气装置,用于反应前后吹扫装置以避免系统堵塞和结焦,并且还用于反应过程中载气;
第一反应装置,第一反应装置连通于载气装置,第一反应装置用于对含油污泥进行热解以生成包含重质组分和轻质组分的油蒸汽;
第二反应装置,第二反应装置连通于第一反应装置,第二反应装置用于使油蒸汽进行催化反应,以促使重质组分回流至第一反应装置以及轻质组分进入下一工序进而被回收;
冷凝装置,冷凝装置连通于第二反应装置,冷凝装置用于冷凝轻质组分。
进一步地,上述第一反应装置包括固定床反应器和套设于固定床反应器的保温加热炉,固定床反应器同时连通于载气装置和第二反应装置,固定床反应器用于对含油污泥进行热解,保温加热炉用于加热固定床反应器。
进一步地,上述第二反应装置包括浆态床反应器,浆态床反应器同时连通于第一反应装置和冷凝装置,浆态床反应器用于接收油蒸汽并使油蒸汽在催化剂作用下反应,以促使重质组分回流至第一反应装置以及轻质组分进入冷凝装置进而被回收。
进一步地,上述含油污泥催化热解系统还包括温度控制装置,温度控制装置设置于第一反应装置,温度控制装置用于控制、显示、监测第一反应装置的温度及升温速率。
进一步地,上述载气装置包括依次连通的气瓶、流量计和单向阀,单向阀连通于第一反应装置。
进一步地,上述冷凝装置包括冷凝器和连接于冷凝器的排空阀,冷凝器连接于第二反应装置,冷凝器用于冷凝轻质组分以进行油回收,排空阀用于排放多余未凝气体。
一种含油污泥催化热解处理工艺,其包括:对含油污泥进行热解,以产生油蒸汽;使油蒸汽进行催化反应,以促使重质组分回流以及轻质组分被回收;重质组分回流,再次热解;对轻质组分进行冷凝处理,以回收油。
进一步地,上述含油污泥进行热解时的热解温度为450-550℃。
进一步地,上述催化反应使用的催化剂为半焦基催化剂、Fe-Ni催化剂或者矿物质催化剂。
进一步地,上述冷凝处理通过循环冷却水进行。
本发明实施例的有益效果包括:
含油污泥催化热解系统用于含油污泥的催化热解以回收油,其包括:载气装置,用于反应前后吹扫装置以避免系统堵塞和结焦,并且还用于反应过程中载气;第一反应装置,第一反应装置连通于载气装置,第一反应装置用于对含油污泥进行热解以生成包含重质组分和轻质组分的油蒸汽;第二反应装置,第二反应装置连通于第一反应装置,第二反应装置用于接收油蒸汽并使油蒸汽进行催化反应,以促使重质组分回流至第一反应装置以及轻质组分进入下一工序进而被回收;冷凝装置,冷凝装置连通于第二反应装置,冷凝装置用于冷凝轻质组分。含油污泥催化热解处理工艺包括:对含油污泥进行热解,以产生油蒸汽;使油蒸汽进行催化反应,以促使重质组分回流以及轻质组分被回收;重质组分回流,再次热解;对轻质组分进行冷凝处理,以回收油。本含油污泥催化热解系统及含油污泥催化热解处理工艺通过使热解后产生的油蒸汽进行催化反应以促使重质组分回流以及轻质组分被回收。回收油只包含轻质组分,从而回收油的品质得到有效提升,同时重质组分回流并再次热解,能够有效提高轻质组分的回收率。
