申请日2019.04.09
公开(公告)日2019.05.31
IPC分类号B01D29/03
摘要
本发明涉及生活污水处理领域，更具体的说是一种生活污水过滤利用系统，包括储水箱、中间架、过滤板、压榨架和垫高机构，本发明中的两个压榨架之间可以放入厨房的清洗污水，这时下压过滤板时，两个压榨架之间可以将污水中的有机固体挤压，将有机固体中的液体充分挤出，挤出的污水进入箱体内收集;进而将过滤板滤出的固体和箱体内收集的液体分别再次利用。所述中间架放置在储水箱的上端，过滤板滑动连接在中间架的上端，压榨架前后设置有两个，两个压榨架分别滑动连接在过滤板的前后两端，垫高机构设置在储水箱的下端。
权利要求书

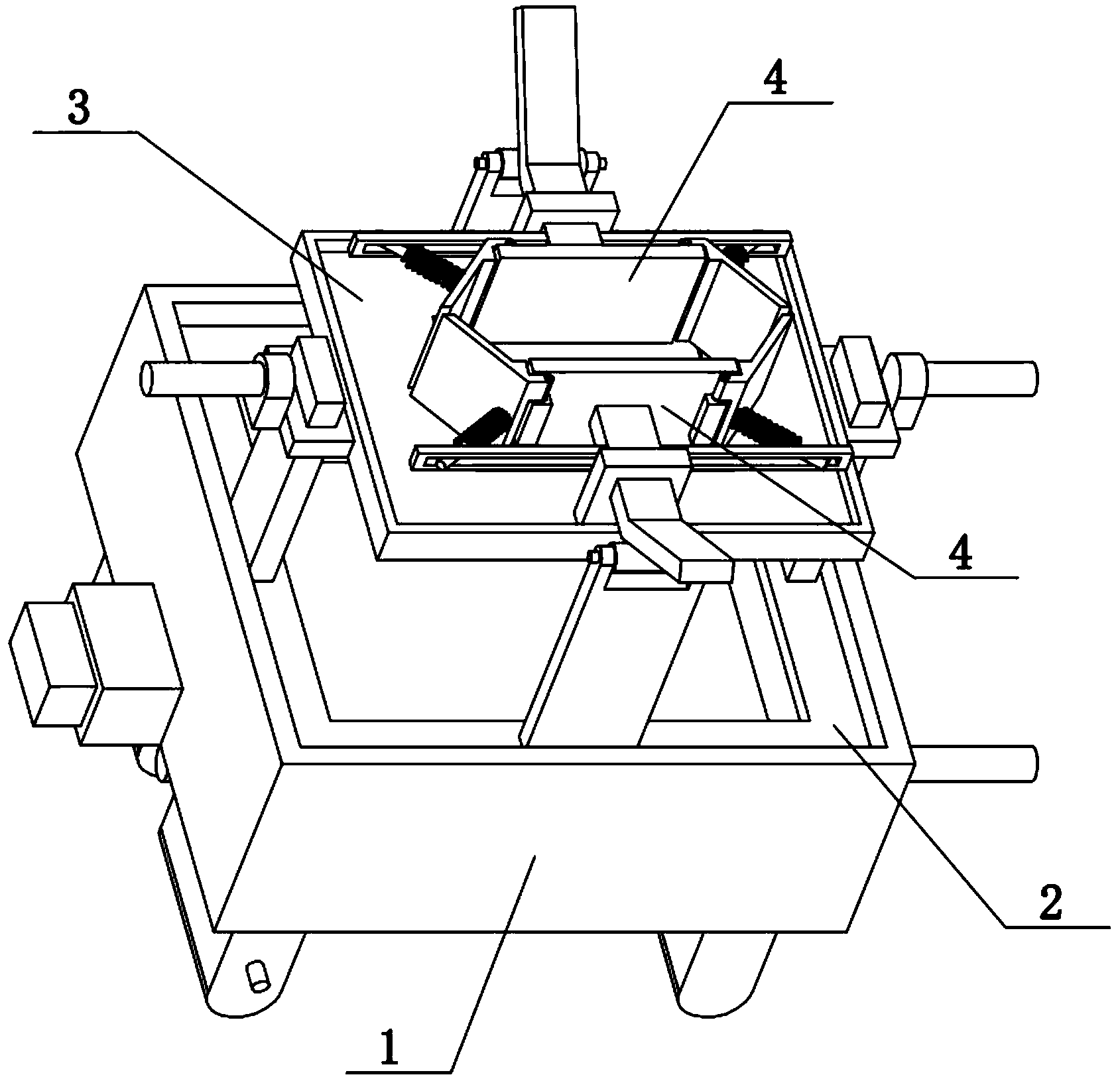

1.一种生活污水过滤利用系统，包括储水箱(1)、中间架(2)、过滤板(3)、压榨架(4)和垫高机构(5)，其特征在于：所述中间架(2)放置在储水箱(1)的上端，过滤板(3)滑动连接在中间架(2)的上端，压榨架(4)前后设置有两个，两个压榨架(4)分别滑动连接在过滤板(3)的前后两端，垫高机构(5)设置在储水箱(1)的下端。
2.根据权利要求1所述的一种生活污水过滤利用系统，其特征在于：所述储水箱(1)包括箱体(1-1)、三角块(1-2)、出料口(1-6)和橡胶塞(1-7)，箱体(1-1)内部上端的四个角处均固定连接有三角块(1-2)，箱体(1-1)的下端设置有出料口(1-6)，出料口(1-6)与箱体(1-1)内部连通，出料口(1-6)上过盈配合插接有橡胶塞(1-7)。
3.根据权利要求2所述的一种生活污水过滤利用系统，其特征在于：所述中间架(2)包括矩形框(2-1)、竖轨道(2-2)、轮支撑板(2-3)和转轮(2-4)，矩形框(2-1)放置在四个三角块(1-2)上，矩形框(2-1)与箱体(1-1)的内壁间隙配合，矩形框(2-1)的左右两端均固定连接有竖轨道(2-2)，矩形框(2-1)的前后两端均固定连接有轮支撑板(2-3)，两个轮支撑板(2-3)的上端均转动连接有转轮(2-4)。
4.根据权利要求3所述的一种生活污水过滤利用系统，其特征在于：所述过滤板(3)包括平板(3-1)、滑动套(3-2)、矩形凸棱(3-4)、过滤网(3-5)和滑动支座(3-6)，平板(3-1)上设置有过滤网(3-5)，平板(3-1)的上端外周设置有矩形凸棱(3-4)，平板(3-1)的前后两端均固定连接有滑动支座(3-6)，平板(3-1)的左右两端均固定连接有滑动套(3-2)，两个滑动套(3-2)分别滑动连接在两个竖轨道(2-2)上。
5.根据权利要求4所述的一种生活污水过滤利用系统，其特征在于：所述压榨架(4)包括压板(4-1)、附挡板(4-2)、弹簧套杆(4-3)、铰接座(4-4)、矩形孔(4-5)、对称杆(4-6)、斜板(4-7)和横板(4-8)，压板(4-1)的外侧固定连接有横板(4-8)，横板(4-8)的外端固定连接有斜板(4-7)，横板(4-8)的左右两端均固定连接有对称杆(4-6)，两个对称杆(4-6)上均设置有矩形孔(4-5)，压板(4-1)的左右两端均固定连接有铰接座(4-4)，两个铰接座(4-4)上均铰接连接有附挡板(4-2)，两个附挡板(4-2)的外侧均固定连接有弹簧套杆(4-3)，两个弹簧套杆(4-3)上均套接有弹簧，两个弹簧套杆(4-3)的外端分别插在两个矩形孔(4-5)上，两个附挡板(4-2)之间呈V型设置;两个压榨架(4)上的横板(4-8)分别滑动连接在两个滑动支座(3-6)上，两个转轮(2-4)分别顶在两个斜板(4-7)的下侧。
6.根据权利要求5所述的一种生活污水过滤利用系统，其特征在于：所述垫高机构(5)包括螺纹柱(5-1)、螺母(5-2)和垫高块(5-3)，垫高块(5-3)滑动连接在螺纹柱(5-1)上，螺母(5-2)通过螺纹连接在螺纹柱(5-1)上，螺母(5-2)位于垫高块(5-3)的右端。
7.根据权利要求6所述的一种生活污水过滤利用系统，其特征在于：所述储水箱(1)还包括右支撑板(1-3)、左支撑板(1-4)、轴杆(1-5)、右槽口(1-8)和左槽口(1-9)，箱体(1-1)下端的右端固定连接有右支撑板(1-3)，右支撑板(1-3)的中端设置有右槽口(1-8)，箱体(1-1)下端的左端端固定连接有左支撑板(1-4)，左支撑板(1-4)的中间位置设置有左槽口(1-9)，左槽口(1-9)的中端设置有轴杆(1-5)，螺纹柱(5-1)的左端转动连接在轴杆(1-5)上，垫高块(5-3)的左侧面为左低有高的斜面，垫高块(5-3)插在右槽口(1-8)上，垫高块(5-3)的前后两端分别与右槽口(1-8)的前后两端贴合。
8.根据权利要求4所述的一种生活污水过滤利用系统，其特征在于：所述过滤板(3)还包括手杆(3-3)，两个滑动套(3-2)的外侧均固定连接有手杆(3-3)。
9.根据权利要求8所述的一种生活污水过滤利用系统，其特征在于：所述两个压板(4-1)的下端面均与平板(3-1)的上端面处于同一平面上。
10.根据权利要求5所述的一种生活污水过滤利用系统，其特征在于：所述两个斜板(4-7)的外端均向上倾斜。
说明书
一种生活污水过滤利用系统
技术领域
本发明涉及生活污水处理领域，更具体的说是一种生活污水过滤利用系统。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物和大量病原微生物。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。在生活污水这种，厨房的清洗污水含有许多有机物，可以用来制作肥料，将厨房的清洗污水进行有效的处理是非常有必要的
发明内容
本发明提供一种生活污水过滤利用系统，其有益效果为本发明中的两个压榨架之间可以放入厨房的清洗污水，这时下压过滤板时，两个压榨架之间可以将污水中的有机固体挤压，将有机固体中的液体充分挤出，挤出的污水进入箱体内收集;进而将过滤板滤出的固体和箱体内收集的液体分别再次利用。
本发明涉及生活污水处理领域，更具体的说是一种生活污水过滤利用系统，包括储水箱、中间架、过滤板、压榨架和垫高机构，本发明中的两个压榨架之间可以放入厨房的清洗污水，这时下压过滤板时，两个压榨架之间可以将污水中的有机固体挤压，将有机固体中的液体充分挤出，挤出的污水进入箱体内收集;进而将过滤板滤出的固体和箱体内收集的液体分别再次利用。
所述中间架放置在储水箱的上端，过滤板滑动连接在中间架的上端，压榨架前后设置有两个，两个压榨架分别滑动连接在过滤板的前后两端，垫高机构设置在储水箱的下端。
所述储水箱包括箱体、三角块、出料口和橡胶塞，箱体内部上端的四个角处均固定连接有三角块，箱体的下端设置有出料口，出料口与箱体内部连通，出料口上过盈配合插接有橡胶塞。
所述中间架包括矩形框、竖轨道、轮支撑板和转轮，矩形框放置在四个三角块上，矩形框与箱体的内壁间隙配合，矩形框的左右两端均固定连接有竖轨道，矩形框的前后两端均固定连接有轮支撑板，两个轮支撑板的上端均转动连接有转轮。
所述过滤板包括平板、滑动套、矩形凸棱、过滤网和滑动支座，平板上设置有过滤网，平板的上端外周设置有矩形凸棱，平板的前后两端均固定连接有滑动支座，平板的左右两端均固定连接有滑动套，两个滑动套分别滑动连接在两个竖轨道上。
所述压榨架包括压板、附挡板、弹簧套杆、铰接座、矩形孔、对称杆、斜板和横板，压板的外侧固定连接有横板，横板的外端固定连接有斜板，横板的左右两端均固定连接有对称杆，两个对称杆上均设置有矩形孔，压板的左右两端均固定连接有铰接座，两个铰接座上均铰接连接有附挡板，两个附挡板的外侧均固定连接有弹簧套杆，两个弹簧套杆上均套接有弹簧，两个弹簧套杆的外端分别插在两个矩形孔上，两个附挡板之间呈V型设置;两个压榨架上的横板分别滑动连接在两个滑动支座上，两个转轮分别顶在两个斜板的下侧。
所述垫高机构包括螺纹柱、螺母和垫高块，垫高块滑动连接在螺纹柱上，螺母通过螺纹连接在螺纹柱上，螺母位于垫高块的右端。
所述储水箱还包括右支撑板、左支撑板、轴杆、右槽口和左槽口，箱体下端的右端固定连接有右支撑板，右支撑板的中端设置有右槽口，箱体下端的左端端固定连接有左支撑板，左支撑板的中间位置设置有左槽口，左槽口的中端设置有轴杆，螺纹柱的左端转动连接在轴杆上，垫高块的左侧面为左低有高的斜面，垫高块插在右槽口上，垫高块的前后两端分别与右槽口的前后两端贴合。
所述过滤板还包括手杆，两个滑动套的外侧均固定连接有手杆。
所述两个压板的下端面均与平板的上端面处于同一平面上。
所述两个斜板的外端向上倾斜。
本发明一种生活污水过滤利用系统的有益效果为：
本发明一种生活污水过滤利用系统，本发明中的两个压榨架之间可以放入厨房的清洗污水，这时下压过滤板时，两个压榨架之间可以将污水中的有机固体挤压，将有机固体中的液体充分挤出，挤出的污水进入箱体内收集;进而将过滤板滤出的固体和箱体内收集的液体分别再次利用。
