申请日2018.05.21
公开(公告)日2019.05.31
IPC分类号B01D29/01; B01D29/94; B01D29/92
摘要
本实用新型公开了一种工业废水中醋酸的回收装置，它涉及醋酸回收设备技术领域;回收罐的底部安装有支撑脚，回收罐的右上端安装有进液管，进液管上安装有进液阀，回收罐的内上侧呈左低右高式安装有过滤网，过滤网的左上侧设置有排污管，且排污管与回收罐连通，排污管上安装有排污阀，排污管的末端与集污筒的上端连接，集污筒安装在回收罐的侧壁上，回收罐的内底部呈左高右低式安装有集液板，集液板的右端安装有排液管，排液管上安装有排液阀;本实用新型能实现快速过滤、集污与排污，能有效的实现分离，使用方便，操作简便;且在排液时速度快，能节省时间，提高了效率。
权利要求书

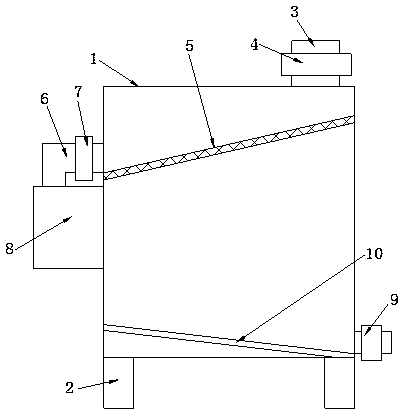

1.一种工业废水中醋酸的回收装置，其特征在于：它包括回收罐、支撑脚、进液管、进液阀、过滤网、排污管、排污阀、集污筒、排液阀、集液板;回收罐的底部安装有支撑脚，回收罐的右上端安装有进液管，进液管上安装有进液阀，回收罐的内上侧呈左低右高式安装有过滤网，过滤网的左上侧设置有排污管，且排污管与回收罐连通，排污管上安装有排污阀，排污管的末端与集污筒的上端连接，集污筒安装在回收罐的侧壁上，回收罐的内底部呈左高右低式安装有集液板，集液板的右端安装有排液管，排液管上安装有排液阀。
2.根据权利要求1所述的一种工业废水中醋酸的回收装置，其特征在于：所述集液板的上表面设置有数个下凹的集液槽，且集液板的倾斜角度为15-30°。
3.根据权利要求1所述的一种工业废水中醋酸的回收装置，其特征在于：所述集污筒的底部安装有阀门。
4.根据权利要求1所述的一种工业废水中醋酸的回收装置，其特征在于：所述进液管的上端安装有连接头。
说明书
一种工业废水中醋酸的回收装置
技术领域：
本实用新型属于醋酸回收设备技术领域，具体涉及一种工业废水中醋酸的回收装置。
背景技术：
现有的工业废水中醋酸的回收装置在进行回收其不能实现初过滤，导致回收液中存在杂质，在后期进行分离时还需要进行过滤，其浪费时间，效率低。
实用新型内容：
为解决现有的工业废水中醋酸的回收装置在进行回收其不能实现初过滤，导致回收液中存在杂质，在后期进行分离时还需要进行过滤，其浪费时间，效率低的问题，本实用新型的目的在于提供一种工业废水中醋酸的回收装置。
本实用新型的一种工业废水中醋酸的回收装置，它包括回收罐、支撑脚、进液管、进液阀、过滤网、排污管、排污阀、集污筒、排液阀、集液板;回收罐的底部安装有支撑脚，回收罐的右上端安装有进液管，进液管上安装有进液阀，回收罐的内上侧呈左低右高式安装有过滤网，过滤网的左上侧设置有排污管，且排污管与回收罐连通，排污管上安装有排污阀，排污管的末端与集污筒的上端连接，集污筒安装在回收罐的侧壁上，回收罐的内底部呈左高右低式安装有集液板，集液板的右端安装有排液管，排液管上安装有排液阀。
作为优选，所述集液板的上表面设置有数个下凹的集液槽，且集液板的倾斜角度为15-30°。
作为优选，所述集污筒的底部安装有阀门。
作为优选，所述进液管的上端安装有连接头。
与现有技术相比，本实用新型的有益效果为：
一、能实现快速过滤、集污与排污，能有效的实现分离，使用方便，操作简便;
二、且在排液时速度快，能节省时间，提高了效率。
