申请日2019.04.08
公开(公告)日2019.06.14
IPC分类号C02F11/122; C02F9/14; C02F101/16; C02F101/30; C02F103/06
摘要
本发明公布的一种垃圾渗滤液深度净化工艺系统，包括物化预处理分系统、生化处理分系统和膜法深度处理分系统;物化预处理分系统包括渗滤液收集池、进水提升泵、袋式过滤器、混凝剂加药装置、混凝反应槽、絮凝剂加药装置、絮凝反应槽、沉淀槽、污泥池、污泥加压泵和压滤机;生化处理分系统包括调质槽、反硝化碳源加药装置、生化提升泵、一级缺氧好氧生化反应器、二级缺氧好氧生化反应器、一级回流泵、二级回流泵和生化出水槽，膜法深度处理分系统包括MBR子系统、NF子系统、RO子系统和DTRO子系统。本发明通过三级系统精细处理后，能够有效净化渗滤液，达到相关排放标准，防止垃圾渗滤液污染环境。
权利要求书

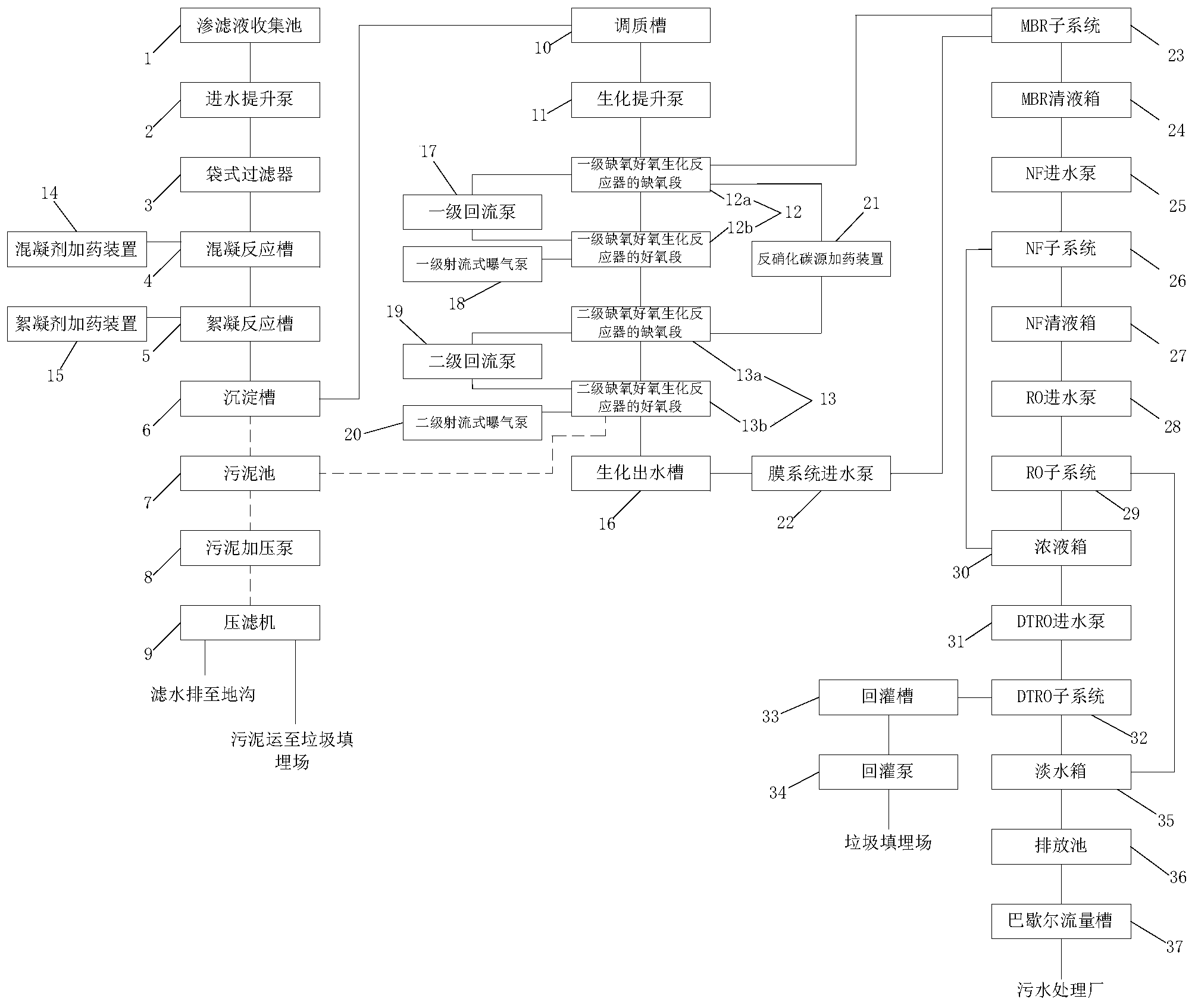

1.一种垃圾渗滤液深度净化工艺系统，其特征在于：包括物化预处理分系统、生化处理分系统和膜法深度处理分系统;
所述物化预处理分系统包括渗滤液收集池、进水提升泵、袋式过滤器、混凝剂加药装置、混凝反应槽、絮凝剂加药装置、絮凝反应槽、沉淀槽、污泥池、污泥加压泵和压滤机，所述渗滤液收集池内的渗滤液经进水提升泵加压提升进入袋式过滤器，所述袋式过滤器的出水口与混凝反应槽相连，通过所述混凝剂加药装置向混凝反应槽内加入混凝剂，所述混凝反应槽的出水口与絮凝反应槽相连，通过所述絮凝剂加药装置向絮凝反应槽内加入絮凝剂，所述絮凝反应槽的出水口与沉淀槽相连，所述沉淀槽的底部泥斗中沉淀的污泥进入污泥池，通过污泥加压泵输送至压滤机进行压滤脱水，所述压滤机的压滤水排至地沟，脱水后的污泥运至垃圾填埋场处理;
所述生化处理分系统包括调质槽、反硝化碳源加药装置、生化提升泵、一级缺氧好氧生化反应器、二级缺氧好氧生化反应器、一级回流泵、二级回流泵和生化出水槽，所述沉淀槽内的上清液进入调质槽，调质完成后的渗滤液经生化提升泵加压提升进入一级缺氧好氧生化反应器的缺氧段，所述一级缺氧好氧生化反应器的缺氧段的出水口与一级缺氧好氧生化反应器的好氧段相连，所述一级缺氧好氧生化反应器的好氧段的出水部分通过一级回流泵回流至一级缺氧好氧生化反应器的缺氧段，其余部分进入二级缺氧好氧生化反应器的缺氧段，所述二级缺氧好氧生化反应器的缺氧段的出水口与二级缺氧好氧生化反应器的好氧段相连，所述二级缺氧好氧生化反应器的好氧段的出水部分通过二级回流泵回流至二级缺氧好氧生化反应器的缺氧段，其余部分进入生化出水槽，所述二级缺氧好氧生化反应器的好氧段内沉淀的污泥排入污泥池,通过反硝化碳源加药装置向一级缺氧好氧生化反应器的缺氧段和二级缺氧好氧生化反应器的缺氧段内加入反硝化碳源;
所述膜法深度处理分系统包括MBR子系统、NF子系统、RO子系统和DTRO子系统，所述生化出水槽的渗滤液通过膜系统进水泵加压输送至MBR子系统，所述MBR子系统的出水进入MBR清液箱，MBR清液箱内的清液通过NF进水泵加压输送至NF子系统，所述MBR子系统的分离出来的生化污泥回流至一级缺氧好氧生化反应器，所述NF子系统分离出的清液进入NF清液箱，NF清液箱内的清液通过RO进水泵加压输送至RO子系统，所述NF子系统分离出的浓液进入浓液箱，所述RO子系统的淡水出口与淡水箱相连，所述RO子系统的浓水出口与浓液箱相连，所述浓液箱的出水通过DTRO进水泵加压输送至DTRO子系统，所述DTRO子系统的淡水出口与淡水箱相连，所述DTRO子系统分离出的浓水进入回灌槽，再通过回灌泵加压输送至垃圾填埋场进行回灌处理。
2.根据权利要求1所述的垃圾渗滤液深度净化工艺系统，其特征在于：分别通过一级射流式曝气泵向所述一级缺氧好氧生化反应器的好氧段内充氧，通过二级射流式曝气泵向二级缺氧好氧生化反应器的好氧段内充氧。
3.根据权利要求1所述的垃圾渗滤液深度净化工艺系统，其特征在于：所述淡水箱的出水口与排放池相连，在所述排放池内设置有采样泵，所述排放池内的出水经检测达标后即可排放至污水处理厂进行后续处理。
4.根据权利要求3所述的垃圾渗滤液深度净化工艺系统，其特征在于：所述排放池的出水口与巴歇尔流量槽相连，经计量后进行排放。
5.根据权利要求1所述的垃圾渗滤液深度净化工艺系统，其特征在于：所述压滤机为厢式压滤机。
说明书
垃圾渗滤液深度净化工艺系统
技术领域
本发明属于生活垃圾处理技术领域，具体涉及一种垃圾渗滤液深度净化工艺系统。
背景技术
国内的垃圾填埋场主要是以垃圾混合收集和混合填埋的方式进行，垃圾的组成成分复杂，垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水。
垃圾渗滤液不仅含有耗氧有机污染物，还含有各类金属和植物营养素(氨氮等);BOD5、COD浓度高，远远高于城市污水;有机污染物种类多，其中有难以生物降解的萘、菲等非氯化芳香组化合物、氯化芳香组化合物、磷酸酯、邻苯二甲酸酯、酚类化合物和苯胺类化合物等;垃圾渗滤液中含有十多种金属离子，其中的重金属离子会对微生物产生抑制作用;氨氮含量高，C/N比例失调，磷元素缺乏。因此，垃圾渗滤液会对环境造成极大的污染。
发明内容
针对上述技术问题，本发明旨在提供一种能够有效处理生活垃圾填埋场渗滤液，使其最终达到相关排放标准的垃圾渗滤液深度净化工艺系统。
为此，本发明所采用的技术方案为：一种垃圾渗滤液深度净化工艺系统，包括物化预处理分系统、生化处理分系统和膜法深度处理分系统;
所述物化预处理分系统包括渗滤液收集池、进水提升泵、袋式过滤器、混凝剂加药装置、混凝反应槽、絮凝剂加药装置、絮凝反应槽、沉淀槽、污泥池、污泥加压泵和压滤机，所述渗滤液收集池内的渗滤液经进水提升泵加压提升进入袋式过滤器，所述袋式过滤器的出水口与混凝反应槽相连，通过所述混凝剂加药装置向混凝反应槽内加入混凝剂，所述混凝反应槽的出水口与絮凝反应槽相连，通过所述絮凝剂加药装置向絮凝反应槽内加入絮凝剂，所述絮凝反应槽的出水口与沉淀槽相连，所述沉淀槽的底部泥斗中沉淀的污泥进入污泥池，通过污泥加压泵输送至压滤机进行压滤脱水，所述压滤机的压滤水排至地沟，脱水后的污泥运至垃圾填埋场处理;
所述生化处理分系统包括调质槽、反硝化碳源加药装置、生化提升泵、一级缺氧好氧生化反应器、二级缺氧好氧生化反应器、一级回流泵、二级回流泵和生化出水槽，所述沉淀槽内的上清液进入调质槽，调质完成后的渗滤液经生化提升泵加压提升进入一级缺氧好氧生化反应器的缺氧段，所述一级缺氧好氧生化反应器的缺氧段的出水口与一级缺氧好氧生化反应器的好氧段相连，所述一级缺氧好氧生化反应器的好氧段的出水部分通过回流泵回流至一级缺氧好氧生化反应器的缺氧段，其余部分进入二级缺氧好氧生化反应器的缺氧段，所述二级缺氧好氧生化反应器的缺氧段的出水口与二级缺氧好氧生化反应器的好氧段相连，所述二级缺氧好氧生化反应器的好氧段的出水部分通过回流泵回流至二级缺氧好氧生化反应器的缺氧段，其余部分进入生化出水槽，所述二级缺氧好氧生化反应器的好氧段内沉淀的污泥排入污泥池,通过反硝化碳源加药装置向一级缺氧好氧生化反应器的缺氧段和二级缺氧好氧生化反应器的缺氧段内加入反硝化碳源;
所述膜法深度处理分系统包括MBR子系统、NF子系统、RO子系统和DTRO子系统，所述生化出水槽的渗滤液通过膜系统进水泵加压输送至MBR子系统，所述MBR子系统的出水进入MBR清液箱，MBR清液箱内的清液通过NF进水泵加压输送至NF子系统，所述MBR子系统的分离出来的生化污泥回流至一级缺氧好氧生化反应器，所述NF子系统分离出的清液进入NF清液箱，NF清液箱内的清液通过RO进水泵加压输送至RO子系统，所述NF子系统分离出的浓液进入浓液箱，所述RO子系统的淡水出口与淡水箱相连，所述RO子系统的浓水出口与浓液箱相连，所述浓液箱的出水通过DTRO进水泵加压输送至DTRO子系统，所述DTRO子系统的淡水出口与淡水箱相连，所述DTRO子系统分离出的浓水进入回灌槽，再通过回灌泵加压输送至垃圾填埋场进行回灌处理。
作为优选，分别通过一级射流式曝气泵向所述一级缺氧好氧生化反应器的好氧段内充氧，通过二级射流式曝气泵向二级缺氧好氧生化反应器的好氧段内充氧。采用以上结构，溶气效率高，设备简单，易于维护。
作为优选，所述淡水箱的出水口与排放池相连，在所述排放池内设置有采样泵，所述排放池内的出水经检测达标后即可排放至污水处理厂进行后续处理。采用以上结构，能够快速检测经处理后的污水是否达到排放标准，检验处理效果。
作为优选，所述排放池的出水口与巴歇尔流量槽相连，经计量后进行排放。采用以上结构，能够对排放出水量进行计量，便于统计及管理。
作为优选，所述压滤机为厢式压滤机。采用以上结构，便于更换滤布，易于维护。
本发明的有益效果是：垃圾渗滤液经物化预处理分系统、生化处理分系统和膜法深度处理分系统三级系统精细处理后，能够有效净化渗滤液，处理后的渗滤液能够达到《生活垃圾填埋场控制标准》GB16889-2008，防止垃圾渗滤液污染环境。
