申请日2019.07.17
公开(公告)日2019.09.10
IPC分类号C02F1/00; F04D29/70; F04D13/08
摘要
本发明公开了一种高效排污的防臭污水池，涉及到污水处理设备领域，包括污水池、排污水泵、盖板和抽气泵，所述污水池的上端口盖设有盖板，污水池的内部设置有排污水泵，排污水泵包括泵体、电机座和电机护罩，所述泵体上端与电机座下端通过法兰连接，电机座的上表面通过螺栓固定有电机，电机的转轴向下贯穿过电机座的下表面，电机的转轴下端连接有泵主轴，泵主轴的外壁焊接有排污扇叶，泵体的一侧外壁下端旋转连通有抽水管。本发明中抽水管的端部通过螺纹连接有过滤端头，过滤端头的下部开设有粗过滤孔，过滤端头用于过滤污泥中粗大的石子颗粒，防止石子颗粒进入到泵体内部，对排污扇叶造成损坏。
权利要求书

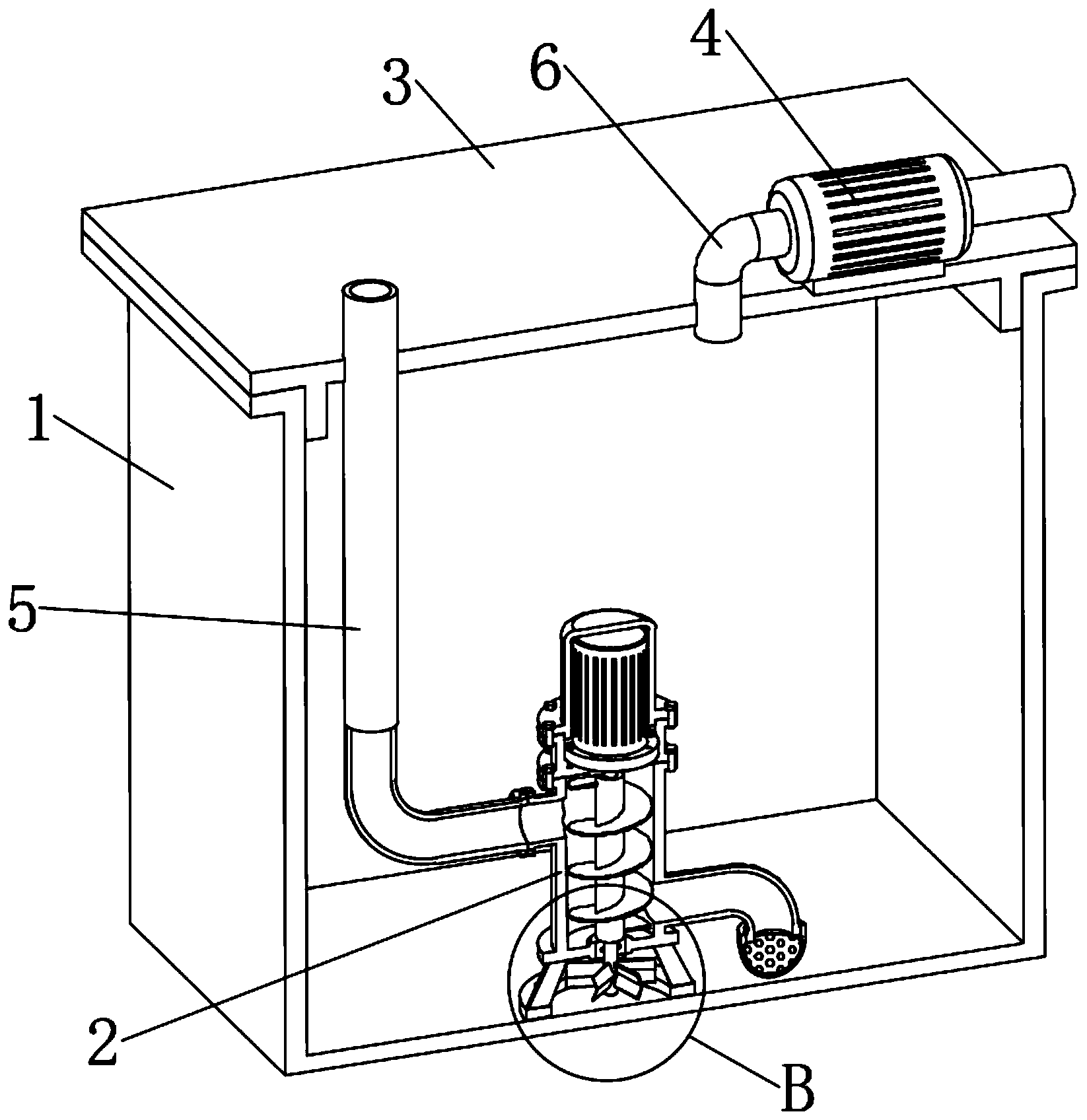

1.一种高效排污的防臭污水池，包括污水池(1)、排污水泵(2)、盖板(3)和抽气泵(4)，其特征在于：所述污水池(1)的上端口盖设有盖板(3)，污水池(1)的内部设置有排污水泵(2)，排污水泵(2)包括自下而上依次设置的泵体(7)、电机座(8)和电机护罩(12)，所述泵体(7)上端与电机座(8)下端通过法兰连接，电机座(8)的上表面通过螺栓固定有电机(9)，电机(9)的转轴向下贯穿过电机座(8)的下表面，电机(9)的转轴下端连接有泵主轴(10)，泵主轴(10)的外壁焊接有排污扇叶(11)，泵体(7)的下端设置有一带有入口的圆环，该圆环环体的内壁等间隔设置有连接到泵主轴(10)的多个连杆，该圆环体的入口端连接到一水平抽水管(13)，且抽水管(13)的端部通过螺纹连接有竖直过滤端头(14)，所述过滤端头(14)的下部为半球体，且过滤端头(14)的下部开设有粗过滤孔(16)，抽水管(13)和过滤端头(14)整体呈一具有弧形拐角的L型，该弧形拐角处为挠性材质，在该过滤端头(14)顶部的螺纹连接处套设有一空心环形橡胶片;
泵体(7)的另一侧外壁上端焊接连通有排污管(15)，排污管(15)的端部连接有导管(5)，引导管(5)向上弯曲且贯穿出盖板(3)的上表面，所述泵主轴(10)的下端一体成型有搅拌轴(9)，搅拌轴(19)贯穿出泵体(7)的下表面，搅拌轴(19)的外壁焊接有多个搅拌扇叶(20)，所述泵体(7)的下表面焊接有多根支撑柱(17)。且支撑柱(17)的下端焊接有安装底座(18)，所述电机护罩(12)套设在电机(9)的外部，电机护罩(12)下端与电机座(8)上端通过法兰连接，所述盖板(3)的上表面通过螺栓固定有抽气泵(4)，抽气泵(4)的抽气口端连接有抽气管(6)，抽气管(6)的端口向下弯曲贯穿过盖板(3)的下表面;
在清淤工作启动后，控制电机(9)的转速以如下控制逻辑运行：首先由零上升到最高转速后执行如下循环，然后一恒定速率下降至最高转速的1/3，然后以相同的恒定速率上升至最高转速。
2.根据权利要求1所述的一种高效排污的防臭污水池，其特征在于：所述上盖(3)的下表面一体成型有密封凸块，且密封凸块紧贴污水池(1)的内壁设置。
3.根据权利要求1和2所述的一种高效排污的防臭污水池，其特征在于：所述搅拌扇叶(20)为“V”字形叶片，多个搅拌扇叶(20)在水平方向上环绕焊接在搅拌轴(19)的下部外壁。
4.根据权利要求1所述的一种高效排污的防臭污水池，其特征在于：所述电机护罩(12)下表面一体呈由密封卡环，且密封卡环紧贴电机座(8)的内壁设置。
5.根据权利要求1-4所述的一种高效排污的防臭污水池，其特征在于：所属安装底座(18)上开设有螺栓孔，安装底座(18)的下表面低于搅拌轴(19)下端的水平高度。
说明书
一种高效排污的防臭污水池
技术领域
本发明涉及污水处理设备领域，特别涉及一种高效排污的防臭污水池。
背景技术
现有对污水处理过程中，主要通过污水池储存由垃圾压缩机压榨垃圾产生的污水，污水池一般为钢筋混凝土结构，坑底至地面深度大，不利于清理淤泥，而且有沼气等有毒气体，人工清理污水池时也有危险;污水中的污泥会沉淀在池底，通过通过现有的排污水泵进行排污时，只能对局部的污泥进行清除，排污效率低。
现有技术中通常采用搅动装置首先将淤泥搅拌从而脱离底部，然后借助伸入到淤泥底的水泵进行淤泥抽取，但是该方法中的水泵在贴近淤泥底时由于吸取位置固定，因此造成贴近吸取探头的区域吸取快，而远离吸取探头的区域吸取量少，而造成吸取作业不均匀，效率不理想，此外搅拌扇叶的煽动影响范围有限，单独依靠加大转速对于远处的淤泥吸取收效甚微。
发明内容
本发明的目的在于提供一种高效排污的防臭污水池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种高效排污的防臭污水池，包括污水池、排污水泵、盖板和抽气泵，所述污水池的上端口盖设有盖板，污水池的内部设置有排污水泵，排污水泵包括自下而上依次设置的泵体、电机座和电机护罩，所述泵体上端与电机座下端通过法兰连接，电机座的上表面通过螺栓固定有电机，电机的转轴向下贯穿过电机座的下表面，电机的转轴下端连接有泵主轴，泵主轴的外壁焊接有排污扇叶，泵体的下端设置有一带有入口的圆环，该圆环环体的内壁等间隔设置有连接到泵主轴的多个连杆，该圆环体的入口端连接到一水平抽水管，且抽水管的端部通过螺纹连接有竖直过滤端头，所述过滤端头的下部为半球体，且过滤端头的下部开设有粗过滤孔，抽水管和过滤端头整体呈一具有弧形拐角的L型，该弧形拐角处为挠性材质，在该过滤端头顶部的螺纹连接处套设有一空心环形橡胶片;
泵体的另一侧外壁上端焊接连通有排污管，排污管的端部连接有导管，导管向上弯曲且贯穿出盖板的上表面，所述泵主轴的下端一体成型有搅拌轴，搅拌轴贯穿出泵体的下表面，搅拌轴的外壁焊接有多个搅拌扇叶，所述泵体的下表面焊接有多根支撑柱，且支撑柱的下端焊接有安装底座，所述电机护罩套设在电机的外部，电机护罩下端与电机座上端通过法兰连接，所述盖板的上表面通过螺栓固定有抽气泵，抽气泵的抽气口端连接有抽气管，抽气管的端口向下弯曲贯穿过盖板的下表面;
在清淤工作启动后，控制电机的转速以如下控制逻辑运行：首先由零上升到最高转速后执行如下循环，然后一恒定速率下降至最高转速的/，然后以很定速率上升至最高转速。
优选的，所述盖板的下表面一体成型有密封凸块，且密封凸块紧贴污水池的内壁设置。
优选的，所述搅拌扇叶为“V”字形叶片，多个搅拌扇叶在水平方向上环绕焊接在搅拌轴的下部外壁。
优选的，所述电机护罩下表面一体呈由密封卡环，且密封卡环紧贴电机座的内壁设置。
优选的，所属安装底座上开设有螺栓孔，安装底座的下表面低于搅拌轴下端的水平高度。
本发明的技术效果和优点：
1、采用可转动的过滤端头配合周期性转速变化的电机，借助离心力的变化实现淤泥底部多个方向、多个位置的搅动和抽吸，且该高校的抽吸效果不必一直将电机及保持最高转速，节省动力。
2、本发明中抽水管的端部通过螺纹连接有过滤端头，过滤端头的下部开设有粗过滤孔，过滤端头用于过滤污泥中粗大的石子颗粒，防止石子颗粒进入到泵体内部，对排污扇叶造成损坏;
3、本发明中，搅拌轴与泵主轴通过电机进行驱动，当搅拌轴外壁的搅拌扇叶转动时，将污水池底部的污泥进行搅动，将污泥与污水进行搅动混合，便于将污水抽出，提高抽取效率;
4、本发明中盖板的上表面通过螺栓固定有抽气泵，抽气泵工作时，将污水池内部污水产生的沼气抽出处理。
