申请日2019.07.08
公开(公告)日2019.08.30
IPC分类号C02F11/121; C02F11/13
摘要
本发明涉及环保设备领域，具体是一种废水污泥无害化环保处理装置，包括竖直设置的支撑安装筒，支撑安装筒的左上角竖直设置有进料安装筒，进料安装筒的上端设置有进料闸门，进料安装筒左下角向右下倾斜设置有弧面滤液板，进料安装筒的右下角向右下倾斜设置有弧面导向板，弧面导向板的右端通过固定安装板与支撑安装筒顶部连接，通过双层过滤结构，使得废水进行分流处理，使得处理的精细化程度高，通过将污泥沉淀进行刮落处理，然后再进行烘干处理，实现污泥沉淀的脱水，最后刮出收集，使得污泥的无害化处理效率和质量好，便于连续循环作业。
权利要求书

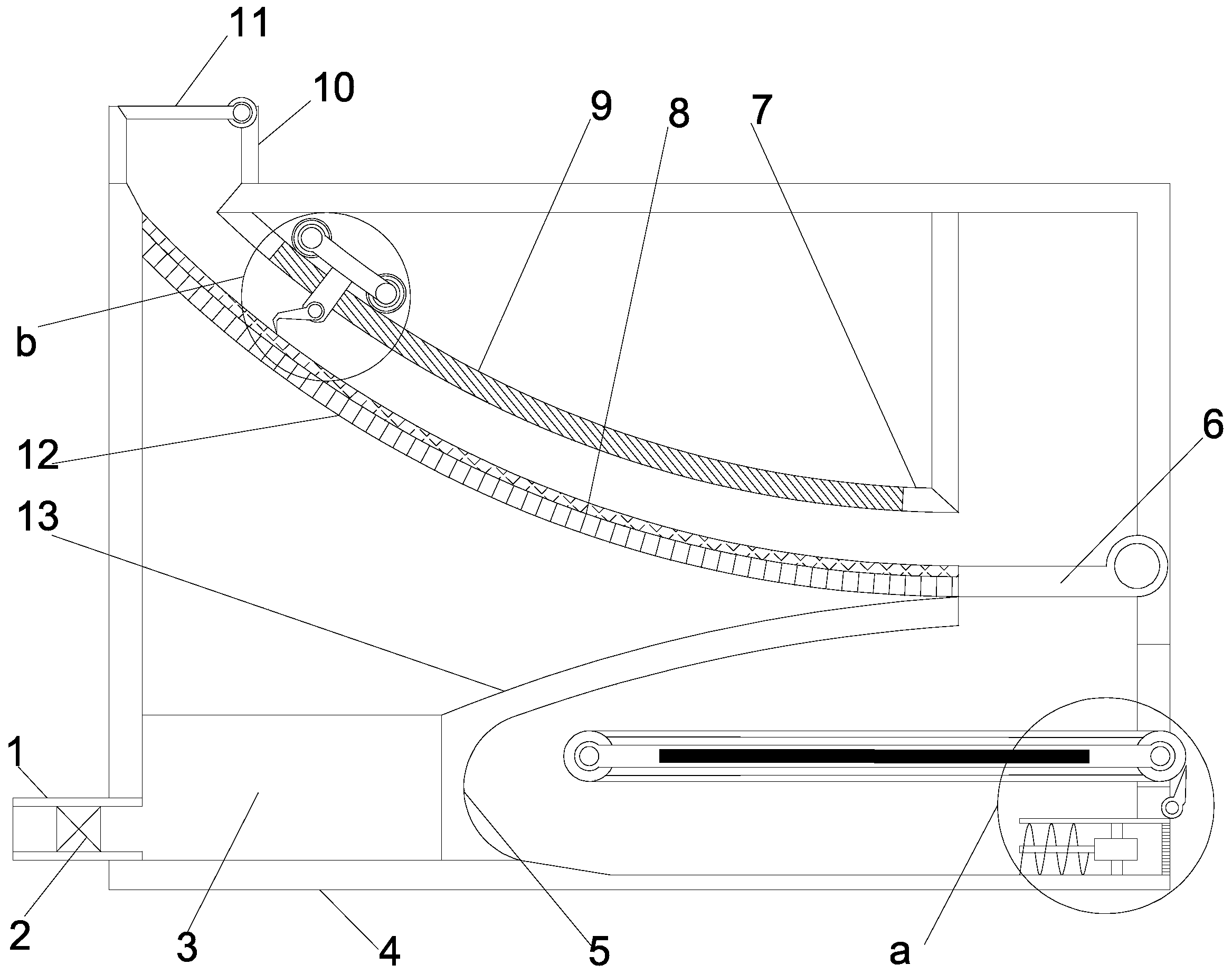

1.一种废水污泥无害化环保处理装置，包括竖直设置的支撑安装筒(4)，支撑安装筒(4)的左上角竖直设置有进料安装筒(10)，进料安装筒(10)的上端设置有进料闸门(11)，进料安装筒(10)左下角向右下倾斜设置有弧面滤液板(12)，进料安装筒(10)的右下角向右下倾斜设置有弧面导向板(7)，弧面导向板(7)的右端通过固定安装板与支撑安装筒(4)顶部连接，其特征在于，所述支撑安装筒(4)的右侧配合弧面滤液板(12)设置有落料闸门(6)，弧面滤液板(12)的上端覆盖设置有弧面网板(8)，所述支撑安装筒(4)的左下角设置有集水箱(3)，集水箱(3)的右上角向右上伸出设置有弧面导流板(13)，弧面导流板(13)的右端与弧面滤液板(12)的右端连接，集水箱(3)左下角设置有出水管(1)，所述集水箱(3)的右侧配合弧面导流板(13)设置有U型导流槽(5)，所述落料闸门(6)右下方的支撑安转筒上设置有导料导流孔(16)，导料导流孔(16)向左水平设置有传动安装板(14)，传动安装板(14)的两端对称设置有导料滚筒(17)，导料滚筒(17)的之间设置有导料皮带(15)，所述支撑安装筒(4)的右下角水平设置有导流安装筒(22)，导流安装筒(22)的内部中间位置通过导流柱设置有驱动电机(20)，驱动电机(20)的左端通过转轴设置有螺旋叶轮(21)，导流安装筒(22)的右端竖直设置有恒温加热网(19)。
2.根据权利要求1所述的一种废水污泥无害化环保处理装置，其特征在于，所述弧面导向板(7)的中间位置沿着弧面设置有弧面导向槽(9)，弧面导向槽(9)上方设置有移动安装板(23)。
3.根据权利要求2所述的一种废水污泥无害化环保处理装置，其特征在于，所述移动安装板(23)的下端配合弧面导向槽(9)设置有移动导向柱(24)。
4.根据权利要求3所述的一种废水污泥无害化环保处理装置，其特征在于，所述移动导向柱(24)的下端通过复位转轴(25)设置有摆动刮板(26)。
5.根据权利要求2或3所述的一种废水污泥无害化环保处理装置，其特征在于，所述移动安装板(23)的四角均纵向设置有电控移动轮(27)。
6.根据权利要求1所述的一种废水污泥无害化环保处理装置，其特征在于，所述出水管(1)伸出支撑安装筒(4)，且出水管(1)的内部设置有电磁阀(2)。
7.根据权利要求1所述的一种废水污泥无害化环保处理装置，其特征在于，所述导料导流孔(16)右下角的支撑安装筒(4)上通过复位转轴(25)设置有摆动刮料刀(18)。
说明书
一种废水污泥无害化环保处理装置
技术领域
本发明涉及环保设备领域，具体是一种废水污泥无害化环保处理装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称，它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水;废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。废水中一般会含有大量的污泥，而污泥内部富含养分，可以作为农作物的肥料。
中国专利(公告号CN206828352U)公开了一种废水污泥处理回收装置，虽然能够进行废水污泥的环保处理，但是在处理的过程方面以及处理的质量和效率方面均存在问题。
发明内容
本发明的目的在于提供一种废水污泥无害化环保处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种废水污泥无害化环保处理装置，包括竖直设置的支撑安装筒，支撑安装筒的左上角竖直设置有进料安装筒，进料安装筒的上端设置有进料闸门，进料安装筒左下角向右下倾斜设置有弧面滤液板，进料安装筒的右下角向右下倾斜设置有弧面导向板，弧面导向板的右端通过固定安装板与支撑安装筒顶部连接，所述支撑安装筒的右侧配合弧面滤液板设置有落料闸门，弧面滤液板的上端覆盖设置有弧面网板，所述支撑安装筒的左下角设置有集水箱，集水箱的右上角向右上伸出设置有弧面导流板，弧面导流板的右端与弧面滤液板的右端连接，集水箱左下角设置有出水管，所述集水箱的右侧配合弧面导流板设置有U型导流槽，所述落料闸门右下方的支撑安转筒上设置有导料导流孔，导料导流孔向左水平设置有传动安装板，传动安装板的两端对称设置有导料滚筒，导料滚筒的之间设置有导料皮带，所述支撑安装筒的右下角水平设置有导流安装筒，导流安装筒的内部中间位置通过导流柱设置有驱动电机，驱动电机的左端通过转轴设置有螺旋叶轮，导流安装筒的右端竖直设置有恒温加热网。
作为本发明进一步的方案：所述弧面导向板的中间位置沿着弧面设置有弧面导向槽，弧面导向槽上方设置有移动安装板。
作为本发明进一步的方案：所述移动安装板的下端配合弧面导向槽设置有移动导向柱。
作为本发明进一步的方案：所述移动导向柱的下端通过复位转轴设置有摆动刮板。
作为本发明进一步的方案：所述移动安装板的四角均纵向设置有电控移动轮。
作为本发明进一步的方案：所述出水管伸出支撑安装筒，且出水管的内部设置有电磁阀。
作为本发明再进一步的方案：所述导料导流孔右下角的支撑安装筒上通过复位转轴设置有摆动刮料刀。
与现有技术相比，本发明的有益效果是：通过双层过滤结构，使得废水进行分流处理，使得处理的精细化程度高，通过将污泥沉淀进行刮落处理，然后再进行烘干处理，实现污泥沉淀的脱水，最后刮出收集，使得污泥的无害化处理效率和质量好，便于连续循环作业。
