申请日2019.07.12
公开(公告)日2019.09.13
IPC分类号B01D21/06; B01D21/24; C02F1/52
摘要
本发明涉及污水处理装置领域，具体公开了一种污水处理沉淀工艺中的污泥清理装置，包括蓄水筒以及污泥箱;所述蓄水筒下端与污泥箱连通，蓄水筒上端设有顶盖;所述顶盖内部安装有滤网，蓄水筒内部设有自动阀组件，污泥箱内部设有传动组件以及刮板，刮板安装在传动组件上;所述的污水处理沉淀工艺中的污泥清理装置结构设计合理，实用性强，其通过电机使联轴器带动传动组件运转，运转的传动组件一方面使限位活动杆与第一丝杆配合作用带动活动板对污泥箱内部隔离，另一方面则推动刮板推出污泥，不仅自动化程度高，清理污泥效率高效;而且还能实现一机多用，节能环保，动能利用效率高效;另外，其还能通过自动阀组件控制蓄水筒内部的污水容量。
权利要求书

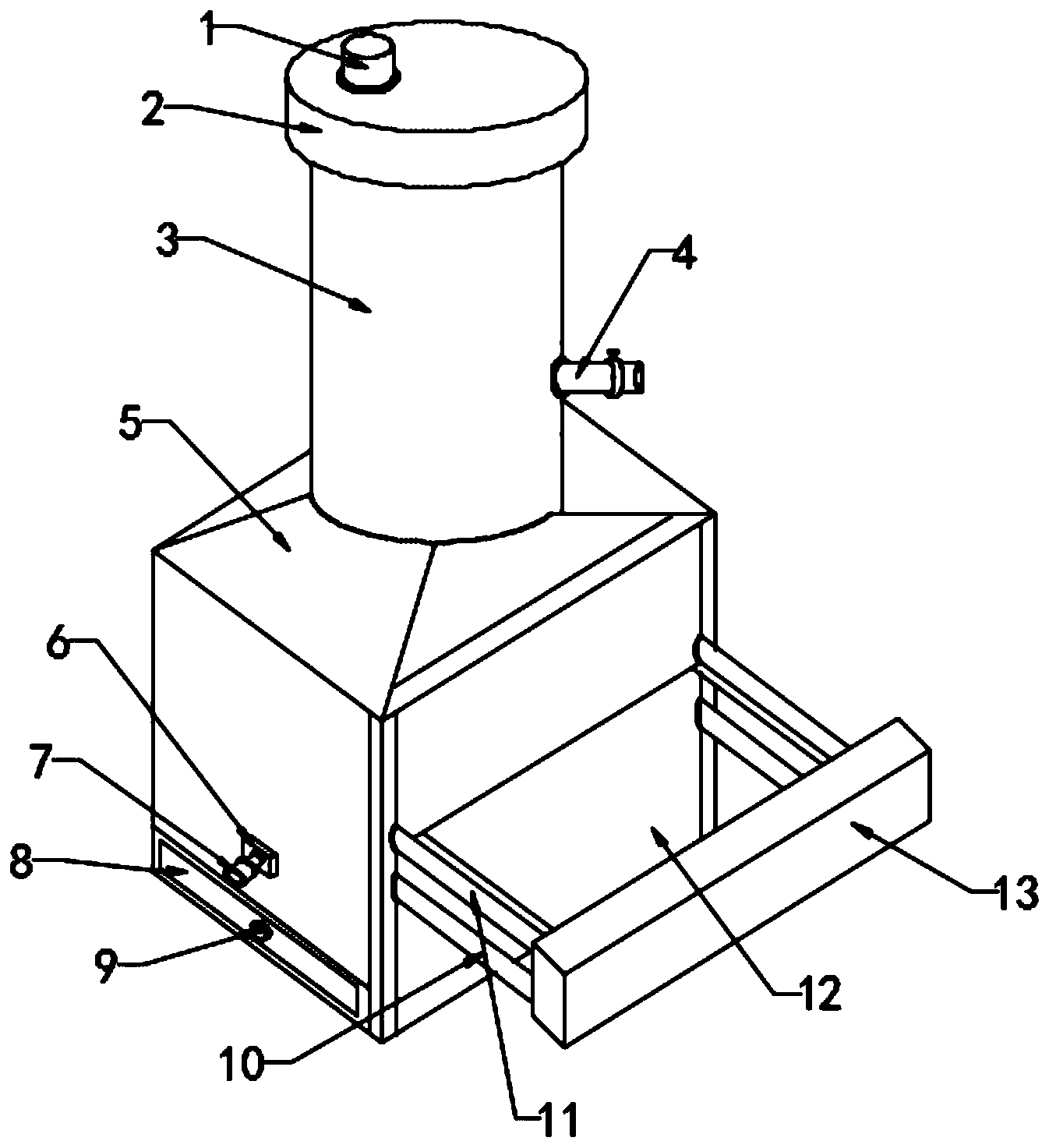

1.一种污水处理沉淀工艺中的污泥清理装置，其包括：蓄水筒(3)以及污泥箱(5)，所述蓄水筒(3)安装在污泥箱(5)上端，蓄水筒(3)下端与污泥箱(5)连通，其特征在于：
所述蓄水筒(3)上端设有顶盖(2)，顶盖(2)上开设有进水口(1)，蓄水筒(3)右侧底端右侧设有出水管(4)，出水管(4)上安装有出水阀;所述污泥箱(5)外侧下端设有密封卡槽(8)，密封卡槽(8)上设有拉环(9);所述污泥箱(5)外侧右端活动安装有活动板(12)，活动板(12)右侧与密封盖(13)连接固定，密封盖(13)左侧上下两端分别通过第一丝杆(10)以及限位活动杆(11)配合作用与污泥箱(5)内部连接;
所述顶盖(2)内部安装有滤网(14)，所述蓄水筒(3)内部设有自动阀组件(15);所述污泥箱(5)内部设有传动组件以及刮板(18)，刮板(18)安装在传动组件上;所述污泥箱(5)外侧前端设有联轴器(6)，联轴器(6)外侧设有电机(7)，联轴器(6)与污泥箱(5)内部的传动组件连接。
2.根据权利要求1所述的污水处理沉淀工艺中的污泥清理装置，其特征在于：所述自动阀组件(15)包括浮球(20)、固定板(21)以及活塞(22)，所述固定板(21)密封安装固定在蓄水筒(3)与污泥箱(5)的接通处;活塞(22)设置在固定板(21)中间的开槽处，活塞(22)上端通过细线与浮球(20)连接，活塞(22)下端通过压缩弹簧(23)与固定板(21)中间的开槽的底端连接;固定板(21)中间开槽的底端两侧开设有漏管(24)。
3.根据权利要求1所述的污水处理沉淀工艺中的污泥清理装置，其特征在于：所述第一丝杆(10)分为两段，分别为光滑段以及开口齿段，光滑段穿过污泥箱(5)与密封盖(13)连接，开口齿段在污泥箱(5)内部与传动组件咬合连接。
4.根据权利要求3所述的污水处理沉淀工艺中的污泥清理装置，其特征在于：所述传动组件包括第二丝杆(16)以及齿轮(17)，齿轮(17)的数量为两个，两个齿轮(17)分别安装在第二丝杆(16)前后两端，两个齿轮(17)均与第一丝杆(10)的开口齿段咬合。
5.根据权利要求4所述的污水处理沉淀工艺中的污泥清理装置，其特征在于：所述第二丝杆(16)前后两侧光滑，第二丝杆(16)中间安装有刮板(18)，第二丝杆(16)中间与刮板(18)连接的部位上开设有开口齿，刮板(18)内部设有外螺纹。
6.根据权利要求1所述的污水处理沉淀工艺中的污泥清理装置，其特征在于：所述污泥箱(5)内部设有导辊(25)，导辊(25)铰接安装在污泥箱(5)内部左右两侧内壁上。
7.根据权利要求1所述的污水处理沉淀工艺中的污泥清理装置，其特征在于：所述污泥箱(5)内部内壁上开设有插槽(19)。
说明书
一种污水处理沉淀工艺中的污泥清理装置
技术领域
本发明涉及污水处理装置领域，具体是一种污水处理沉淀工艺中的污泥清理装置。
背景技术
中国淡水资源人均水平在世界上属于末端，而大工业生产产生的水污染问题又日益严重，因此污水处理受到了越来越多人的关注。现有的污水处理方式包括物理沉淀法、化学沉淀法、生物降解法等等，但是不管是采用哪种方式进行污水处理，在污水的处理过程中，污水处理装置的底部在一段时间后都会堆积大量的污泥，而为了保证污水处理的正常有效进行，使用者经常需要对污水处理装置内部的淤泥进行清理。
专利授权公告号为CN208865245U的专利申请文件中提供了一种污水处理用排泥装置，其能够避免清理污泥需要对污水处理装置进行排水的操作，节约了排出水分所需要的时间，保证了污水处理的不间歇进行，提高了污水的处理效率;但是这种装置也存在一定缺陷，由于是驱动电机和电动伸缩杆配合使用，才能实现同时移动刮板以及盖板，能耗较大，动能利用效率较低。
针对上述背景技术中的问题，本发明旨在提供一种污水处理沉淀工艺中的污泥清理装置。
发明内容
本发明的目的在于提供一种污水处理沉淀工艺中的污泥清理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理沉淀工艺中的污泥清理装置，其包括：蓄水筒以及污泥箱，所述蓄水筒安装在污泥箱上端，蓄水筒下端与污泥箱连通;
所述蓄水筒上端设有顶盖，顶盖上开设有进水口，蓄水筒右侧底端右侧设有出水管，出水管上安装有出水阀;所述污泥箱外侧下端设有密封卡槽，密封卡槽上设有拉环;所述污泥箱外侧右端活动安装有活动板，活动板右侧与密封盖连接固定，密封盖左侧上下两端分别通过第一丝杆以及限位活动杆配合作用与污泥箱内部连接;
所述顶盖内部安装有滤网，所述蓄水筒内部设有自动阀组件;所述污泥箱内部设有传动组件以及刮板，刮板安装在传动组件上;所述污泥箱外侧前端设有联轴器，联轴器外侧设有电机，联轴器与污泥箱内部的传动组件连接。
作为本发明进一步的方案：所述自动阀组件包括浮球、固定板以及活塞，所述固定板密封安装固定在蓄水筒与污泥箱的接通处;活塞设置在固定板中间的开槽处，活塞上端通过细线与浮球连接，活塞下端通过压缩弹簧与固定板中间开槽的底端连接;固定板中间开槽的底端两侧开设有漏管。
作为本发明进一步的方案：所述第一丝杆分为两段，分别为光滑段以及开口齿段，光滑段穿过污泥箱与密封盖连接，开口齿段在污泥箱内部与传动组件咬合连接。
作为本发明进一步的方案：所述传动组件包括第二丝杆以及齿轮，齿轮的数量为两个，两个齿轮分别安装在第二丝杆前后两端，两个齿轮均与第一丝杆的开口齿段咬合。
作为本发明进一步的方案：所述第二丝杆前后两侧光滑，第二丝杆中间安装有刮板，第二丝杆中间与刮板连接的部位上开设有开口齿，刮板内部设有外螺纹。
作为本发明进一步的方案：所述污泥箱内部设有导辊，导辊铰接安装在污泥箱内部左右两侧内壁上。
作为本发明进一步的方案：所述污泥箱内部内壁上开设有插槽。
与现有技术相比，本发明的有益效果是：
所述的污水处理沉淀工艺中的污泥清理装置结构设计合理，实用性强，其通过启动电机使联轴器带动传动组件运转，运转的传动组件一方面使限位活动杆与第一丝杆配合作用带动活动板对污泥箱内部进行隔离，另一方面则推动刮板推出污泥，不仅自动化程度高，清理污泥效率高效;而且还能实现一机多用，节能环保，动能利用效率高效;另外，其还能通过自动阀组件控制蓄水筒内部的污水容量。
