申请日2019.07.16
公开(公告)日2019.09.10
IPC分类号G01N1/10; G01N1/16
摘要
本发明公开了一种用于预定深度的污水样品采集装置，涉及污水处理领域，解决了现有技术中污水样品采集装置采集效率低和采集样品不纯洁的问题，其技术要点是：包括样品分离架，样品分离架的上端和下端分别密封连接有密封盖和下盖，样品分离架上密封连接有数组用于采集水样样品采集盒，样品采集盒上连接有用于控制样品采集盒采集水样的电磁控制阀，电磁控制阀的进水口与密封盖密封连接，下盖内设有用于控制电磁控制阀开启的控制器和用于供电的蓄电池;本发明通过多个可分离的样品采集盒和电磁阀采集水样，使得采集装置具有一次入水多次采集的功能，相对于现有技术，本发明采集效率高，且不同水位的水样不会混合，水样纯度高。
权利要求书

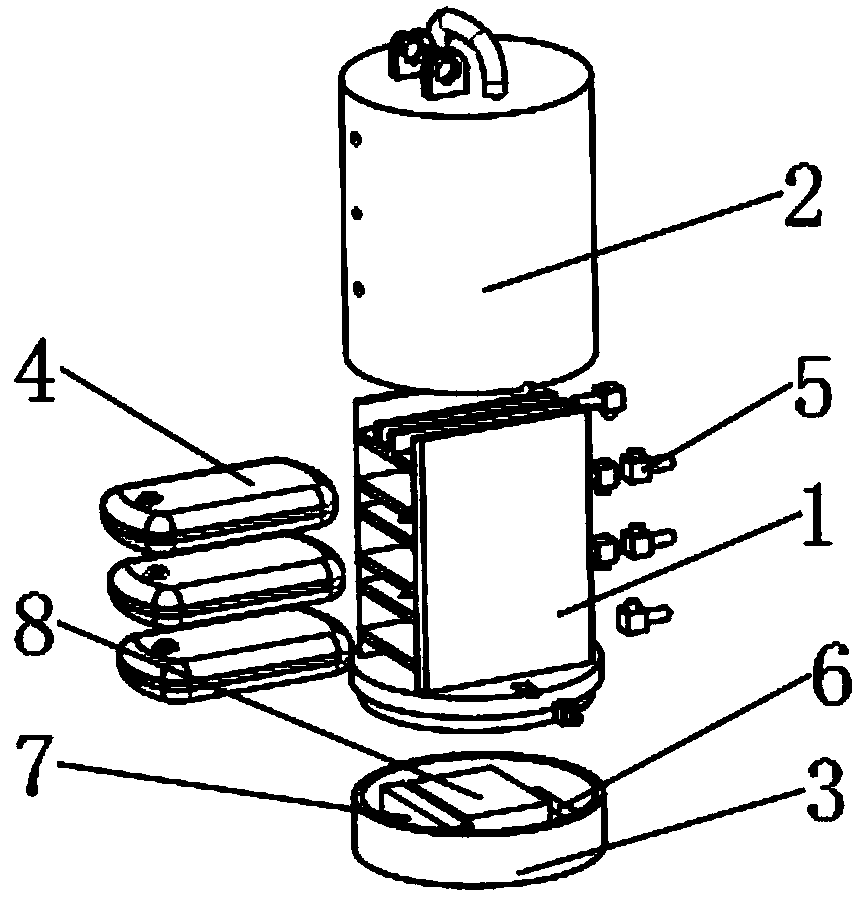

1.一种用于预定深度的污水样品采集装置，其特征在于，包括样品分离架(1)，样品分离架(1)的上端和下端分别密封连接有密封盖(2)和下盖(3)，样品分离架(1)上密封连接有数组用于采集水样样品采集盒(4)，样品采集盒(4)上连接有用于控制样品采集盒(4)采集水样的电磁控制阀(5)，电磁控制阀(5)的进水口与密封盖(2)密封连接，下盖(3)内设有用于控制电磁控制阀(5)开启的控制器和用于供电的蓄电池(7)。
2.根据权利要求1所述的用于预定深度的污水样品采集装置，其特征在于，样品分离架(1)的底部设有用于支撑的圆形板，圆形板上方设有密封板(11)，密封板(11)之间设有用隔板分离成的采集盒放置腔(12)和控制阀放置腔(13)，隔板上设有阀孔(14)。
3.根据权利要求2所述的用于预定深度的污水样品采集装置，其特征在于，密封盖(2)为圆形，密封盖(2)上设有进水孔(21)，密封盖(2)顶部还设有把手(22)。
4.根据权利要求1所述的用于预定深度的污水样品采集装置，其特征在于，样品采集盒(4)为方形盒体，样品采集盒(4)的上下两侧均设有进水口，进水口处设有橡胶圈，样品采集盒(4)的两端为弧形，弧形半径与密封盖(2)的内径相同。
5.根据权利要求3所述的用于预定深度的污水样品采集装置，其特征在于，电磁控制阀(5)为进水口和出水口呈直角的电磁阀，电磁控制阀(5)固定在阀孔(14)上，电磁控制阀(5)与样品采集盒(4)和进水孔(21)密封连接。
6.根据权利要求1-5任一所述的用于预定深度的污水样品采集装置，其特征在于，样品分离架(1)与密封槽(2)之间设有用于悬停采集装置的悬停空气腔，悬停空气腔底部设有电磁阀槽(15)，电磁阀槽(15)内固定连接有电磁控制阀(5);下盖(3)内还设有电磁气阀(6)和压缩空气盒(8)，电磁气阀(6)和压缩空气盒(8)通过高压气管连通，且电磁气阀(6)和控制器电性连接，且电磁气阀(6)的出气口设在密封板(11)的两侧，电磁气阀(6)的出气口处设有单向阀。
7.根据权利要求6所述的用于预定深度的污水样品采集装置，其特征在于，密封盖(2)的顶部设有垂直空气腔(24)。
说明书
一种用于预定深度的污水样品采集装置
技术领域
本发明涉及污水处理领域，尤其涉及一种用于预定深度的污水样品采集装置。
背景技术
污水主要有生活污水、工业废水、初期雨水和含有危险化学品或不确定危险性质的水样。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，由于不良厂商的无法排放，许多江河湖泊都受到一定程度的污染，因此需要定期对其中的水质进行检测。
中国专利公开号“CN207456838U”公开了一种定量污水采集装置，包括筒体、上底座和下底座，上底座和下底座分别设置在筒体的上下两端，且上底座和下底座之间为连通设置，上底座顶部设有活动密封盖，液位传感器贯穿所述的活动密封盖设置在上底座上，且上底座上设有可调节液位传感器高度的卡接部，下底座内部设有导向限位板和浮动密封芯体，浮动密封芯体设置在导向限位板的下方，下底座底部设有进水口，浮动密封芯体与进水口之间设有密封垫，下底座侧面设有出水口，出水口外部连接有开关阀门，该装置便于对不同水位污水进行定量采集，但是该装置单次只能采集单个水位的样品，采集效率低，而且该装置采集过程使用同一个集水腔，容易造成样品混合，污染水样，影响检测结果，因此，我们提出了一种用于预定深度的污水样品采集装置。
发明内容
本发明要解决的技术问题是针对上述缺陷，提供一种用于预定深度的污水样品采集装置，包括样品分离架，样品分离架的上端和下端分别密封连接有密封盖和下盖，样品分离架上密封连接有数组用于采集水样样品采集盒，样品采集盒上连接有用于控制样品采集盒采集水样的电磁控制阀，电磁控制阀的进水口与密封盖密封连接，下盖内设有用于控制电磁控制阀开启的控制器和用于供电的蓄电池，以解决现有技术中污水样品采集装置采集效率低和采集样品不纯洁的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于预定深度的污水样品采集装置，包括样品分离架，样品分离架的上端和下端分别密封连接有密封盖和下盖，样品分离架上密封连接有数组用于采集水样样品采集盒，样品采集盒上连接有用于控制样品采集盒采集水样的电磁控制阀，电磁控制阀的进水口与密封盖密封连接，下盖内设有用于控制电磁控制阀开启的控制器和用于供电的蓄电池。
作为本发明进一步的方案，样品分离架的底部设有用于支撑的圆形板，圆形板上方设有密封板，密封板之间设有用隔板分离成的采集盒放置腔和控制阀放置腔，隔板上设有阀孔。
作为本发明进一步的方案，密封盖为圆形，密封盖上设有进水孔，密封盖顶部还设有把手。
作为本发明进一步的方案，样品采集盒为方形盒体，样品采集盒的上下两侧均设有进水口，进水口处设有橡胶圈，样品采集盒的两端为弧形，弧形半径与密封盖的内径相同。
作为本发明进一步的方案，电磁控制阀为进水口和出水口呈直角的电磁阀，电磁控制阀固定在阀孔上，电磁控制阀与样品采集盒和进水孔密封连接。
作为本发明进一步的方案，样品分离架与密封槽之间设有用于悬停采集装置的悬停空气腔，悬停空气腔底部设有电磁阀槽，电磁阀槽内固定连接有电磁控制阀;下盖内还设有电磁气阀和压缩空气盒，电磁气阀和压缩空气盒通过高压气管连通，且电磁气阀和控制器电性连接，且电磁气阀的出气口设在密封板的两侧，电磁气阀的出气口处设有单向阀。
作为本发明进一步的方案，密封盖的顶部设有垂直空气腔。
综上所述，本发明与现有技术相比具有以下有益效果：
本发明通过多个可分离的样品采集盒和电磁阀采集水样，使得采集装置具有一次入水多次采集的功能，相对于现有技术，本发明采集效率高，且不同水位的水样不会混合，水样纯度高，同时本发明还具有自动上浮和悬停的功能，水样采集过程方便可控。
