申请日2019.07.09
公开(公告)日2019.09.06
IPC分类号C02F9/08; H02J7/35
摘要
本发明公开了一种水处理用全自动太阳能污水处理装置，包括底座本体，所述底座本体上设有第一过滤机构，所述第一过滤机构设有短立柱、小型旋转电机、联轴器、固定轴承、旋转支撑架、旋转轴承、旋转轴、清水储存圆筒、固定轴、过滤筛桶、管道一、过筛箱、小孔隔网、排污控制阀门、进水阀门、抽水泵一、水管一、水管二，所述底座本体上设有第二过滤机构，所述第二过滤机构设有管道二、电磁阀、直线电机、伸缩杆、固定器、出水管、抽水泵二、消毒箱、水管三、水管四、紫外线消毒灯，所述底座本体上设有供电机构，所述供电机构设有三角支撑架、太阳能发电板、电源储存箱、蓄电池组，所述短立柱上设有控制器。本发明的有益效果是，结构简单，实用性强。
权利要求书

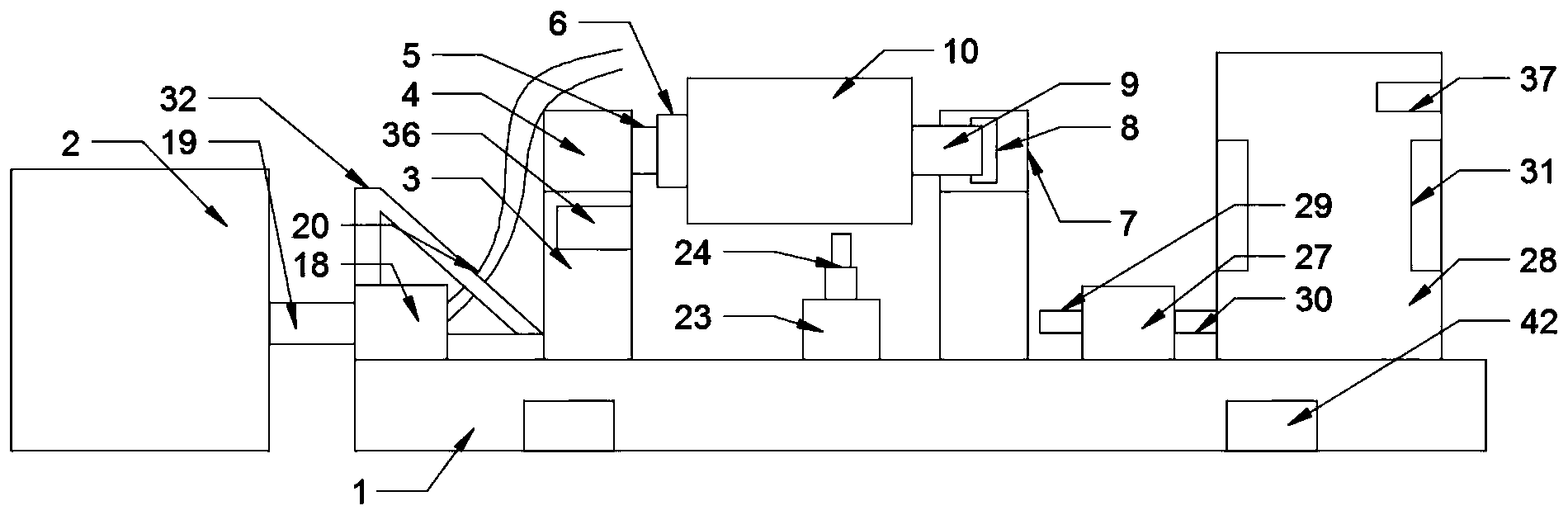

1.一种水处理用全自动太阳能污水处理装置，包括底座本体(1)，其特征在于，所述底座本体(1)固定安装在污水池(2)一侧的地面上，所述底座本体(1)上设有第一过滤机构，所述第一过滤机构由固定安装在底座本体(1)上表面两侧的短立柱(3)、固定安装在一侧短立柱(3)上表面的小型旋转电机(4)、固定安装在小型旋转电机(4)一侧的联轴器(5)、固定安装在联轴器(5)一侧的固定轴承(6)、固定安装在另一侧短立柱(3)上表面的旋转支撑架(7)、固定安装在旋转支撑架(7)内的旋转轴承(8)、插装在旋转轴承(8)内的旋转轴(9)、一端与固定轴承(6)连接另一端与旋转轴(9)固定连接的清水储存圆筒(10)、固定安装在清水储存圆筒(10)内部两侧中心的固定轴(11)、一端与一侧固定轴(11)固定连接另一端与另一侧固定轴(11)固定连接的过滤筛桶(12)、固定安装在过滤筛桶(12)上表面一侧且与清水储存圆筒(10)固定连接的管道一(13)、固定安装在清水储存圆筒(10)上表面且位于管道一(13)上表面的过筛箱(14)、固定安装在过筛箱(14)内部中心的小孔隔网(15)、固定安装在过筛箱(14)一侧上端且位于小孔隔网(15)一侧的排污控制阀门(16)、固定安装在过筛箱(14)上表面中心的进水阀门(17)、固定安装在底座本体(1)上表面一侧的抽水泵一(18)、一端与抽水泵一(18)进水端固定连接另一端与污水池(2)固定连接的水管一(19)、一端与抽水泵一(18)出水端固定连接另一端与进水阀门(17)连接的水管二(20)共同构成的，所述底座本体(1)上设有第二过滤机构，所述第二过滤机构由固定安装在过滤筛桶(12)下表面一侧且与清水储存圆筒(10)固定连接的管道二(21)、固定安装在清水储存圆筒(10)下表面且与管道二(21)固定连接的电磁阀(22)、固定安装在底座本体(1)上表面且位于管道二(21)下端的直线电机(23)、固定安装在直线电机(23)二上表面的伸缩杆(24)、固定安装在伸缩杆(24)上表面的固定器(25)、固定安装在固定器(25)上表面且与电磁阀(22)连接的出水管(26)、固定安装在底座本体(1)一侧且位于短立柱(3)一侧的抽水泵二(27)、固定安装在底座本体(1)上表面且位于抽水泵二(27)一侧的消毒箱(28)、一端与抽水泵二(27)进水端固定连接另一端与出水管(26)固定连接的水管三(29)、一端与抽水泵二(27)出水端固定连接另一端与消毒箱(28)固定连接的水管四(30)、固定安装在消毒箱(28)内部两侧的紫外线消毒灯(31)共同构成的，所述底座本体(1)上设有供电机构，所述供电机构由固定安装在底座本体(1)上表面一侧的三角支撑架(32)、固定安装在三角支撑架(32)斜角面的太阳能发电板(33)、固定安装在三角支撑架(32)一侧的电源储存箱(34)、固定安装在电源储存箱(34)内的蓄电池组(35)共同构成的，所述短立柱(3)上设有控制器(36)。
2.根据权利要求1所述的一种水处理用全自动太阳能污水处理装置,其特征在于，所述清水储存圆筒(10)、过滤筛桶(12)、消毒箱(28)内均设有液位感应器(37)。
3.根据权利要求1所述的一种水处理用全自动太阳能污水处理装置，其特征在于，所述控制器(36)上设有电容触摸显示屏(38)、PLC控制系统(39)、液位控制器(40)。
4.根据权利要求1所述的一种水处理用全自动太阳能污水处理装置，其特征在于，所述蓄电池组(35)和小型旋转电机(4)、抽水泵一(18)、电磁阀(22)、直线电机(23)、抽水泵二(27)、紫外线消毒灯(31)、控制器(36)、太阳能发电板(33)、液位感应器(37)电性连接。
5.根据权利要求1所述的一种水处理用全自动太阳能污水处理装置，其特征在于，所述控制器(36)和小型旋转电机(4)、抽水泵一(18)、电磁阀(22)、直线电机(23)、抽水泵二(27)、紫外线消毒灯(31)、液位感应器(37)电性连接。
6.根据权利要求1所述的一种水处理用全自动太阳能污水处理装置，其特征在于，所述液位控制器(40)和液位感应器(37)电性连接。
7.根据权利要求1所述的一种水处理用全自动太阳能污水处理装置，其特征在于，所述液位感应器(37)和抽水泵一(18)、小型旋转电机(4)、电磁阀(22)、直线电机(23)、抽水泵二(27)、紫外线消毒灯(31)电性连接。
8.根据权利要求1所述的一种水处理用全自动太阳能污水处理装置，其特征在于，所述控制器(36)上设有防水壳体(41)。
9.根据权利要求1所述的一种水处理用全自动太阳能污水处理装置，其特征在于，所述底座本体(1)通过地脚螺栓一(42)固定安装在地面上。
10.根据权利要求1所述的一种水处理用全自动太阳能污水处理装置，其特征在于，所述三角支撑架(32)通过地脚螺栓二(43)固定安装在底座本体(1)上。
说明书
一种水处理用全自动太阳能污水处理装置
技术领域
本发明涉及水处理设备技术领域，特别是一种水处理用全自动太阳能污水处理装置。
背景技术
随着城市化的快速发展，越来越多的污染物质被释放到水体环境中，因此就需要采用各种污水处理设备来对污水进行处理，以防止直接排放污水而造成对环境的污染，但对于目前的污水处理设备来说，其处理污水的效率较低，并且处理效果不够理想，经处理后排放的污水仍含有大量污染物质或杂质，从而对环境造成了较大的污染，也更无法实现对工业用水的循环再利用，传统过滤装置放置于最下面，费时费力。
发明内容
本发明的目的是为了解决上述问题，设计了一种水处理用全自动太阳能污水处理装置。
实现上述目的本发明的技术方案为，一种水处理用全自动太阳能污水处理装置，包括底座本体，所述底座本体固定安装在污水池一侧的地面上，所述底座本体上设有第一过滤机构，所述第一过滤机构由固定安装在底座本体上表面两侧的短立柱、固定安装在一侧短立柱上表面的小型旋转电机、固定安装在小型旋转电机一侧的联轴器、固定安装在联轴器一侧的固定轴承、固定安装在另一侧短立柱上表面的旋转支撑架、固定安装在旋转支撑架内的旋转轴承、插装在旋转轴承内的旋转轴、一端与固定轴承连接另一端与旋转轴固定连接的清水储存圆筒、固定安装在清水储存圆筒内部两侧中心的固定轴、一端与一侧固定轴固定连接另一端与另一侧固定轴固定连接的过滤筛桶、固定安装在过滤筛桶上表面一侧且与清水储存圆筒固定连接的管道一、固定安装在清水储存圆筒上表面且位于管道一上表面的过筛箱、固定安装在过筛箱内部中心的小孔隔网、固定安装在过筛箱一侧上端且位于小孔隔网一侧的排污控制阀门、固定安装在过筛箱上表面中心的进水阀门、固定安装在底座本体上表面一侧的抽水泵一、一端与抽水泵一进水端固定连接另一端与污水池固定连接的水管一、一端与抽水泵一出水端固定连接另一端与进水阀门连接的水管二共同构成的，所述底座本体上设有第二过滤机构，所述第二过滤机构由固定安装在过滤筛桶下表面一侧且与清水储存圆筒固定连接的管道二、固定安装在清水储存圆筒下表面且与管道二固定连接的电磁阀、固定安装在底座本体上表面且位于管道二下端的直线电机、固定安装在直线电机二上表面的伸缩杆、固定安装在伸缩杆上表面的固定器、固定安装在固定器上表面且与电磁阀连接的出水管、固定安装在底座本体一侧且位于短立柱一侧的抽水泵二、固定安装在底座本体上表面且位于抽水泵二一侧的消毒箱、一端与抽水泵二进水端固定连接另一端与出水管固定连接的水管三、一端与抽水泵二出水端固定连接另一端与消毒箱固定连接的水管四、固定安装在消毒箱内部两侧的紫外线消毒灯共同构成的，所述底座本体上设有供电机构，所述供电机构由固定安装在底座本体上表面一侧的三角支撑架、固定安装在三角支撑架斜角面的太阳能发电板、固定安装在三角支撑架一侧的电源储存箱、固定安装在电源储存箱内的蓄电池组共同构成的，所述短立柱上设有控制器。
所述清水储存圆筒、过滤筛桶、消毒箱内均设有液位感应器。
所述控制器上设有电容触摸显示屏、PLC控制系统、液位控制器。
所述蓄电池组和小型旋转电机、抽水泵一、电磁阀、直线电机、抽水泵二、紫外线消毒灯、控制器、太阳能发电板、液位感应器电性连接。
所述控制器和小型旋转电机、抽水泵一、电磁阀、直线电机、抽水泵二、紫外线消毒灯、液位感应器电性连接。
所述液位控制器和液位感应器电性连接。
所述液位感应器和抽水泵一、小型旋转电机、电磁阀、直线电机、抽水泵二、紫外线消毒灯电性连接。
所述控制器上设有防水壳体。
所述底座本体通过地脚螺栓一固定安装在地面上。
所述三角支撑架通过地脚螺栓二固定安装在底座本体上。
利用本发明的技术方案制作的一种水处理用全自动太阳能污水处理装置，采用离心旋转过滤，充分的将污水内的杂质去除，污水处理的更加彻底，污水处理效果高，省时省力，污水处理效果好，将过滤的水进行再利用。
