申请日2019.06.24
公开(公告)日2019.09.20
IPC分类号C02F1/32
摘要
本发明涉及一种紫外线穿透效果好的污水杀菌消毒装置，包括主体、进水管、出水管和至少两个石英管，所述主体的形状为圆柱形，所述出水管和进水管均匀主体同轴设置，所述出水管设置在主体的一端，所述进水管设置在主体的另一端，所述出水管通过主体与进水管连通，所述石英管与主体平行，所述石英管以主体的轴线为中心周向均匀分布在主体内，所述石英管的两端分别与主体两端的内壁密封且固定连接，所述主体内设有清洁机构，所述主体的底部设有收集机构，该紫外线穿透效果好的污水杀菌消毒装置通过清洁机构实现了清除污垢的功能，避免结垢影响紫外线的穿透而导致紫外线消毒器的杀菌效果降低，不仅如此，还通过收集机构避免冷凝水影响工作环境。
权利要求书

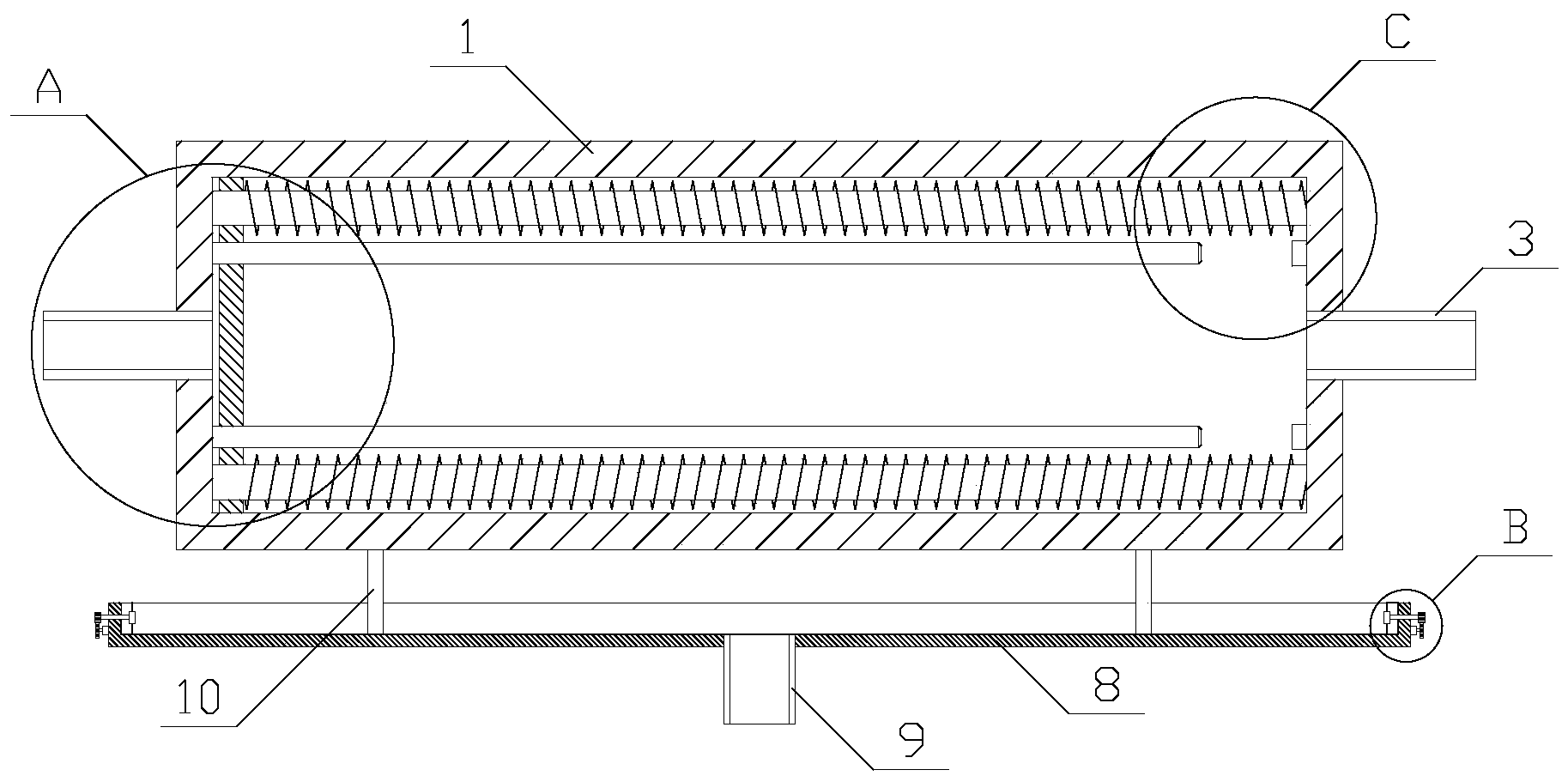

1.一种紫外线穿透效果好的污水杀菌消毒装置，包括主体(1)、进水管(2)、出水管(3)和至少两个石英管(4)，所述主体(1)的形状为圆柱形，所述出水管(3)和进水管(2)均匀主体(1)同轴设置，所述出水管(3)设置在主体(1)的一端，所述进水管(2)设置在主体(1)的另一端，所述出水管(3)通过主体(1)与进水管(2)连通，所述石英管(4)与主体(1)平行，所述石英管(4)以主体(1)的轴线为中心周向均匀分布在主体(1)内，所述石英管(4)的两端分别与主体(1)两端的内壁密封且固定连接，所述主体(1)内设有至少两个灯管，所述灯管与石英管(4)一一对应，所述灯管安装在石英管(4)内，其特征在于，所述主体(1)内设有清洁机构，所述主体(1)的底部设有收集机构;
所述清洁机构包括清洁盘(5)和至少两个连接组件，所述清洁盘(5)与主体(1)同轴设置，所述清洁盘(5)的直径与主体(1)的内径相等，所述清洁盘(5)上设有至少两个通孔，所述通孔与石英管(4)一一对应，所述石英管(4)穿过通孔，所述石英管(4)与通孔滑动且密封连接，所述清洁盘(5)与主体(1)的靠近进水管(2)的一端贴合，所述连接组件与石英管(4)一一对应;
所述连接组件包括支撑杆(6)、弹簧(7)和连接孔，所述支撑杆(6)与石英管(4)平行，所述连接孔设置在清洁盘(5)上，所述支撑杆(6)穿过连接孔，所述支撑杆(6)与连接孔滑动且密封连接，所述支撑杆(6)的一端固定在主体(1)的靠近进水管(2)一端的内壁上，所述支撑杆(6)与主体(1)的另一端的内壁之间设有间隙，且间隙大于密封盘的厚度，所述密封盘的靠近出水管(3)的一侧通过弹簧(7)与主体(1)内的靠近出水管(3)一端的内壁连接;
所述收集机构包括集水槽(8)、排水管(9)、两个连杆(10)和两个辅助组件，所述连杆(10)的轴线与主体(1)的轴线垂直且相交，所述连杆(10)沿着主体(1)的轴线均匀分别在主体(1)的底部，所述连杆(10)的一端固定在主体(1)上，所述集水槽(8)内的底部固定在连杆(10)的另一端，所述集水槽(8)与主体(1)正对设置，所述集水槽(8)的长度大于主体(1)的长度，所述排水管(9)安装在排水槽的底部，两个辅助组件分别设置在集水槽(8)的两侧。
2.如权利要求1所述的紫外线穿透效果好的污水杀菌消毒装置，其特征在于，所述辅助组件包括驱动电机(11)、驱动齿轮(12)、从动齿轮(13)、传动轴(14)、扇叶(15)和装配孔，所述传动轴(14)与主体(1)平行，所述装配孔设置在集水槽(8)上，所述传动轴(14)穿过装配孔，所述传动轴(14)与装配孔滑动且密封连接，所述扇叶(15)位于集水槽(8)内，所述扇叶(15)安装在传动轴(14)的一端，所述从动齿轮(13)安装在集水槽(8)的另一端，所述驱动电机(11)固定在集水槽(8)上，所述驱动电机(11)与驱动齿轮(12)传动连接，所述驱动齿轮(12)与从动齿轮(13)啮合。
3.如权利要求2所述的紫外线穿透效果好的污水杀菌消毒装置，其特征在于，所述驱动齿轮(12)上涂有润滑油。
4.如权利要求2所述的紫外线穿透效果好的污水杀菌消毒装置，其特征在于，所述驱动电机(11)为伺服电机。
5.如权利要求2所述的紫外线穿透效果好的污水杀菌消毒装置，其特征在于，所述驱动齿轮(12)的齿数大于从动齿轮(13)的齿数。
6.如权利要求1所述的紫外线穿透效果好的污水杀菌消毒装置，其特征在于，所述装配孔的内壁上涂有密封脂。
7.如权利要求1所述的紫外线穿透效果好的污水杀菌消毒装置，其特征在于，所述清洁盘(5)的靠近进水管(2)的一侧设有橡胶块(16)，所述橡胶块(16)铺设在清洁盘(5)上。
8.如权利要求1所述的紫外线穿透效果好的污水杀菌消毒装置，其特征在于，所述支撑杆(6)的制作材料为透明材料。
9.如权利要求1所述的紫外线穿透效果好的污水杀菌消毒装置，其特征在于，所述支撑杆(6)的靠近出水管(3)的一端设有倒角。
10.如权利要求1所述的紫外线穿透效果好的污水杀菌消毒装置，其特征在于，所述主体(1)内设有至少两个磁铁块(17)，所述磁铁块(17)与支撑杆(6)一一对应且正对设置，所述磁铁块(17)固定在主体(1)的靠近出水管(3)一端的内壁上，所述磁铁块(17)与支撑杆(6)之间的距离大于密封盘的厚度，所述清洁盘(5)的制作材料为铁。
说明书
一种紫外线穿透效果好的污水杀菌消毒装置
技术领域
本发明涉及污水处理领域，特别涉及一种紫外线穿透效果好的污水杀菌消毒装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，其中，紫外线消毒器是污水处理中常用的设备之一，紫外线消毒器是指以紫外汞灯为光源利用灯管内汞蒸气放电时辐射的紫外线为主要光谱线，对污水进行杀菌消毒的设备。
现有的紫外线消毒器在使用期间，石英套管在紫外线消毒器中起着隔绝灯管和水流的作用，紫外线的透过率可达90%以上，长期使用后时间石英套管表面会结垢，影响紫外线的穿透，从而影响紫外线消毒器的杀菌效果，不仅如此，紫外线消毒器使用环境比较潮湿，空气湿度大，表面很容易冷凝水，冷凝水滴落在地面后会影响消毒器周围的环境，还易导致细菌滋生。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种紫外线穿透效果好的污水杀菌消毒装置。
本发明解决其技术问题所采用的技术方案是：一种紫外线穿透效果好的污水杀菌消毒装置，包括主体、进水管、出水管和至少两个石英管，所述主体的形状为圆柱形，所述出水管和进水管均匀主体同轴设置，所述出水管设置在主体的一端，所述进水管设置在主体的另一端，所述出水管通过主体与进水管连通，所述石英管与主体平行，所述石英管以主体的轴线为中心周向均匀分布在主体内，所述石英管的两端分别与主体两端的内壁密封且固定连接，所述主体内设有至少两个灯管，所述灯管与石英管一一对应，所述灯管安装在石英管内，所述主体内设有清洁机构，所述主体的底部设有收集机构;
所述清洁机构包括清洁盘和至少两个连接组件，所述清洁盘与主体同轴设置，所述清洁盘的直径与主体的内径相等，所述清洁盘上设有至少两个通孔，所述通孔与石英管一一对应，所述石英管穿过通孔，所述石英管与通孔滑动且密封连接，所述清洁盘与主体的靠近进水管的一端贴合，所述连接组件与石英管一一对应;
所述连接组件包括支撑杆、弹簧和连接孔，所述支撑杆与石英管平行，所述连接孔设置在清洁盘上，所述支撑杆穿过连接孔，所述支撑杆与连接孔滑动且密封连接，所述支撑杆的一端固定在主体的靠近进水管一端的内壁上，所述支撑杆与主体的另一端的内壁之间设有间隙，且间隙大于密封盘的厚度，所述密封盘的靠近出水管的一侧通过弹簧与主体内的靠近出水管一端的内壁连接;
所述收集机构包括集水槽、排水管、两个连杆和两个辅助组件，所述连杆的轴线与主体的轴线垂直且相交，所述连杆沿着主体的轴线均匀分别在主体的底部，所述连杆的一端固定在主体上，所述集水槽内的底部固定在连杆的另一端，所述集水槽与主体正对设置，所述集水槽的长度大于主体的长度，所述排水管安装在排水槽的底部，两个辅助组件分别设置在集水槽的两侧。
作为优选，为了便于集水槽内的冷凝水流入排水管，所述辅助组件包括驱动电机、驱动齿轮、从动齿轮、传动轴、扇叶和装配孔，所述传动轴与主体平行，所述装配孔设置在集水槽上，所述传动轴穿过装配孔，所述传动轴与装配孔滑动且密封连接，所述扇叶位于集水槽内，所述扇叶安装在传动轴的一端，所述从动齿轮安装在集水槽的另一端，所述驱动电机固定在集水槽上，所述驱动电机与驱动齿轮传动连接，所述驱动齿轮与从动齿轮啮合。
作为优选，为了减小驱动齿轮和从动齿轮之间的摩擦力，所述驱动齿轮上涂有润滑油。
作为优选，为了提高驱动电机的驱动力，所述驱动电机为伺服电机。
作为优选，为了提高传动轴的转动，所述驱动齿轮的齿数大于从动齿轮的齿数。
作为优选，为了提高密封性，所述装配孔的内壁上涂有密封脂。
作为优选，为了实现缓冲和减振的效果，所述清洁盘的靠近进水管的一侧设有橡胶块，所述橡胶块铺设在清洁盘上。
作为优选，为了提升消毒杀菌效果，所述支撑杆的制作材料为透明材料。
作为优选，为了便于清洁盘与支撑杆配合，所述支撑杆的靠近出水管的一端设有倒角。
作为优选，为了提高清洁盘的稳定性，所述主体内设有至少两个磁铁块，所述磁铁块与支撑杆一一对应且正对设置，所述磁铁块固定在主体的靠近出水管一端的内壁上，所述磁铁块与支撑杆之间的距离大于密封盘的厚度，所述清洁盘的制作材料为铁。
本发明的有益效果是，该紫外线穿透效果好的污水杀菌消毒装置通过清洁机构实现了清除污垢的功能，避免结垢影响紫外线的穿透而导致紫外线消毒器的杀菌效果降低，与现有的清洁机构相比，该清洁机构结构巧妙，实用性更强，不仅如此，还通过收集机构避免冷凝水影响工作环境，与现有的收集机构相比，该收集机构还通过风力提高了收集速度，收集效果更好。
