申请日2019.03.22
公开(公告)日2019.07.05
IPC分类号E03F5/04; E03F5/06
摘要
本发明公开了一种新型的截污式环保雨水口，包括：外壳体和固定安装在外壳体内侧的内胆，其中：外壳体上设有排水口，外壳体上设有与内胆导通的进水口，进水口处设有与外壳体可拆卸装配的拦污挂篮;内胆的外表面与外壳体的内表面之间预留有间距，内胆的侧壁上密布有若干个过水通孔，内胆上设有绕内胆侧壁周向布置的滤包和绕内胆侧壁周向布置的过水百叶，且滤包与内胆的侧壁贴合并固定，过水百叶位于滤包的上方并与内胆的侧壁贴合。本发明可以减少下水井发生堵塞的概率，同时防止异味散出、以及苍蝇、蚊子等飞虫飞出。
权利要求书

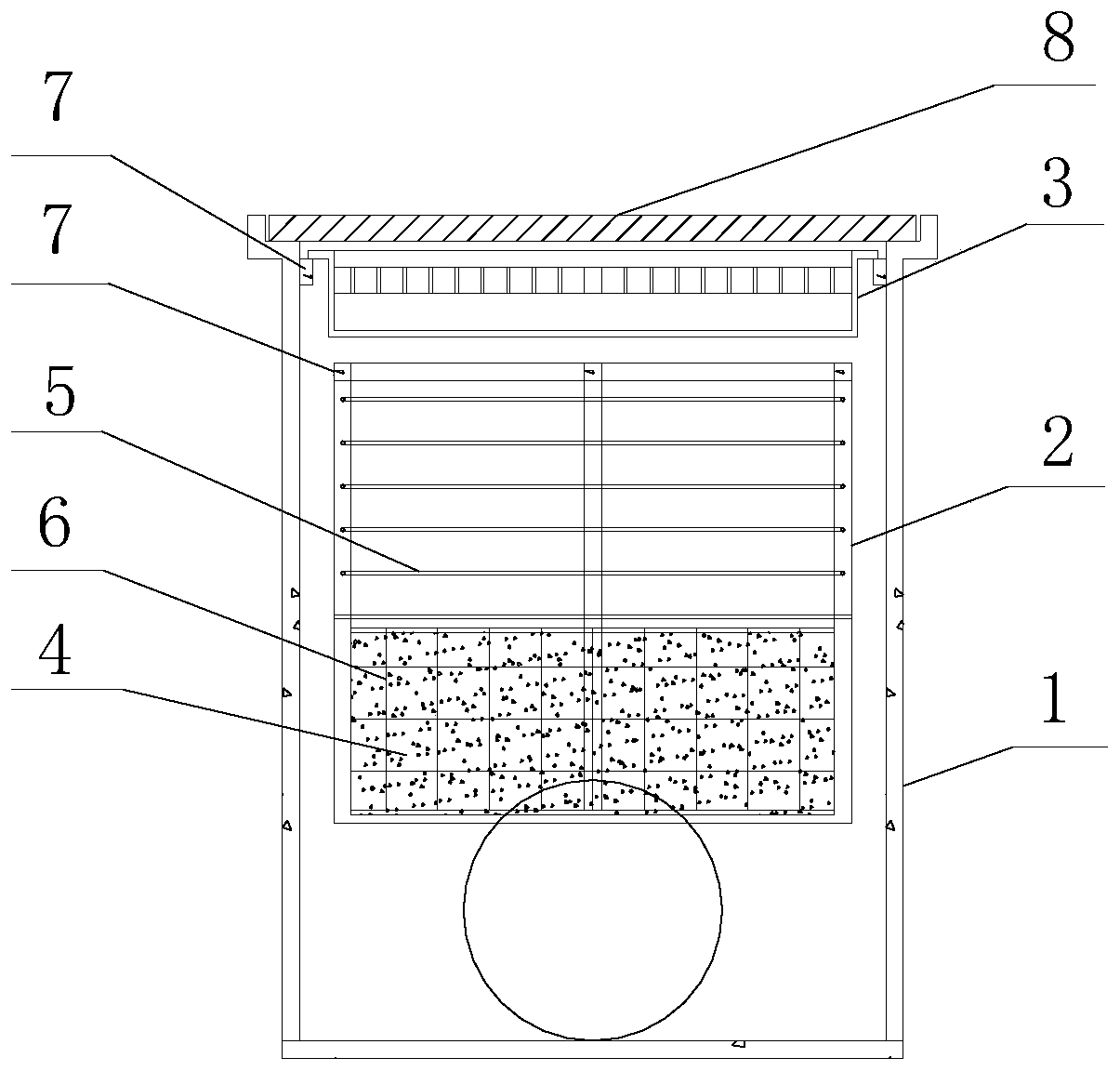

1.一种新型的截污式环保雨水口，其特征在于，包括：外壳体(1)和固定安装在外壳体(1)内侧的内胆(2)，其中：
外壳体(1)上设有排水口，外壳体(1)上设有与内胆(2)导通的进水口，进水口处设有与外壳体(1)可拆卸装配的拦污挂篮(3);
内胆(2)的外表面与外壳体(1)的内表面之间预留有间距，内胆(2)的侧壁上密布有若干个过水通孔，内胆(2)上设有绕内胆(2)侧壁周向布置的滤包(4)和绕内胆(2)侧壁周向布置的过水百叶(5)，且滤包(4)与内胆(2)的侧壁贴合并固定，过水百叶(5)位于滤包(4)的上方并与内胆(2)的侧壁贴合。
2.根据权利要求1所述的新型的截污式环保雨水口，其特征在于，内胆(2)的内侧或外侧设有绕内胆(2)周向布置并与内胆(2)侧壁之间预留有间距的网格板(6)，所述滤包(4)位于网格板(6)与内胆(2)侧壁之间并分别与二者贴靠。
3.根据权利要求1所述的新型的截污式环保雨水口，其特征在于，滤包(4)为具有透水性能的板式结构体。
4.根据权利要求1所述的新型的截污式环保雨水口，其特征在于，内胆(2)的顶部开放以形成端口，且该端口位于拦污挂篮(3)的下方;内胆(2)上且位于其端口的外周设有绕所述端口周向布置的环形台，且该环形台的侧壁与外壳体(1)的内壁贴靠。
5.根据权利要求4所述的新型的截污式环保雨水口，其特征在于，外壳体(1)内壁上且位于拦污挂篮(3)的下方设有固定件，所述环形台的下表面与固定件(7)抵靠。
6.根据权利要求1所述的新型的截污式环保雨水口，其特征在于，进水口的内壁设有与其固定的固定件(7)，所述拦污挂篮(3)位于进水口的内侧，且其外边缘与固定件(7)抵靠。
7.根据权利要求1所述的新型的截污式环保雨水口，其特征在于，外壳体(1)的侧壁还设有过水通口。
8.根据权利要求1所述的新型的截污式环保雨水口，其特征在于，拦污挂篮(3)包括底板和绕底板周向布置的边框，所述底板为网格板，底板的材质为工程塑料。
9.根据权利要求1-8中任一项所述的新型的截污式环保雨水口，其特征在于，进水口处还设有雨水井盖(8)，所述拦污挂篮(3)位于雨水井盖(8)的下方。
说明书
一种新型的截污式环保雨水口
技术领域
本发明涉及城市排水技术领域，尤其涉及一种新型的截污式环保雨水口。
背景技术
雨水口是管道排水系统收集地表水的设施，传统的雨水口无法对水中的污染物进行截留，且随着城市生态环境的变化，一些蚊虫生活环境也发生了明显变化，这种环境的变化也很容易导致雨水口泛臭味，苍蝇、蚊子等飞虫、爬虫从雨水口出来，有的地方更是鼠患不断，这些严重影响了城市生活环境。
发明内容
基于上述背景技术中存在的技术问题，本发明提出一种新型的截污式环保雨水口。
本发明提出的一种新型的截污式环保雨水口，包括：外壳体和固定安装在外壳体内侧的内胆，其中：
外壳体上设有排水口，外壳体上设有与内胆导通的进水口，进水口处设有与外壳体可拆卸装配的拦污挂篮;
内胆的外表面与外壳体的内表面之间预留有间距，内胆的侧壁上密布有若干个过水通孔，内胆上设有绕内胆侧壁周向布置的滤包和绕内胆侧壁周向布置的过水百叶，且滤包与内胆的侧壁贴合并固定，过水百叶位于滤包的上方并与内胆的侧壁贴合。
优选地，拦污挂篮包括底板和绕底板周向布置的边框，所述底板为网格板，底板的材质为工程塑料。
优选地，内胆的内侧或外侧设有绕内胆周向布置并与内胆侧壁之间预留有间距的网格板，所述滤包位于网格板与内胆侧壁之间并分别与二者贴靠。
优选地，滤包为具有透水性能的板式结构体。
优选地，内胆的顶部开放以形成端口，且该端口位于拦污挂篮的下方;内胆上且位于其端口的外周设有绕所述端口周向布置的环形台，且该环形台的侧壁与外壳体的内壁贴靠。
优选地，外壳体内壁上且位于拦污挂篮的下方设有固定件，所述环形台的下表面与固定件抵靠。
优选地，外壳体的侧壁还设有过水通口。
优选地，进水口的内壁设有与其固定的固定件，所述拦污挂篮位于进水口的内侧，且其外边缘与固定件抵靠。
优选地，进水口处还设有雨水井盖，所述拦污挂篮位于雨水井盖的下方。
本发明中，通过在进水口处设置拦污挂篮可以对雨水中裹带的杂物进行拦截;通过在外壳体内部设置内胆，并在内胆的侧壁上设置周向布置的滤包和过水百叶，以利用滤包对雨水进行过滤，去除雨水中的悬浮物，并使雨水中的泥沙等物质在内胆中得以沉淀，利用过水百叶对内胆内外进行隔离，以防止下水井内的异味溢出以及苍蝇、蚊子等飞虫飞出，同时可以在内胆内水位过高时使内胆内经过沉淀的上层水可以溢流出去。因此，该雨水口的结构设置，可以有效确保从该雨水井排到下水进的雨水具有较高的洁净度，以减少下水井发生堵塞的概率;同时可以防止异味散出、以及苍蝇、蚊子等飞虫飞出。（发明人朱曙光;蔡新立;王志伟;马骏;刘振善）
