申请日2019.12.10
公开(公告)日2020.03.24
IPC分类号C02F11/14; C02F11/12
摘要
本发明提供一种深度脱水污泥的输送系统，通过在储仓底部左右两侧各安装一台双轴螺旋输送机，解决了污泥储仓堵料架桥的问题，同时还能有效地防止在滑架移动过程中死角的形成，而且在污泥输送泵出口处还增加一套对污泥输送起润滑作用的管道降阻系统，利用高压柱塞泵将润滑介质注入到管道降阻系统中，对管道降阻系统管道内的深度脱水污泥进行浸润，形成降阻润滑液膜，有效降低深度脱水污泥在管道输送的过程中产生的阻力，从而实现深度脱水污泥的长距离输送;而且，润滑介质可以利用废弃的油料充当润滑剂，实现资源的综合利用。
权利要求书

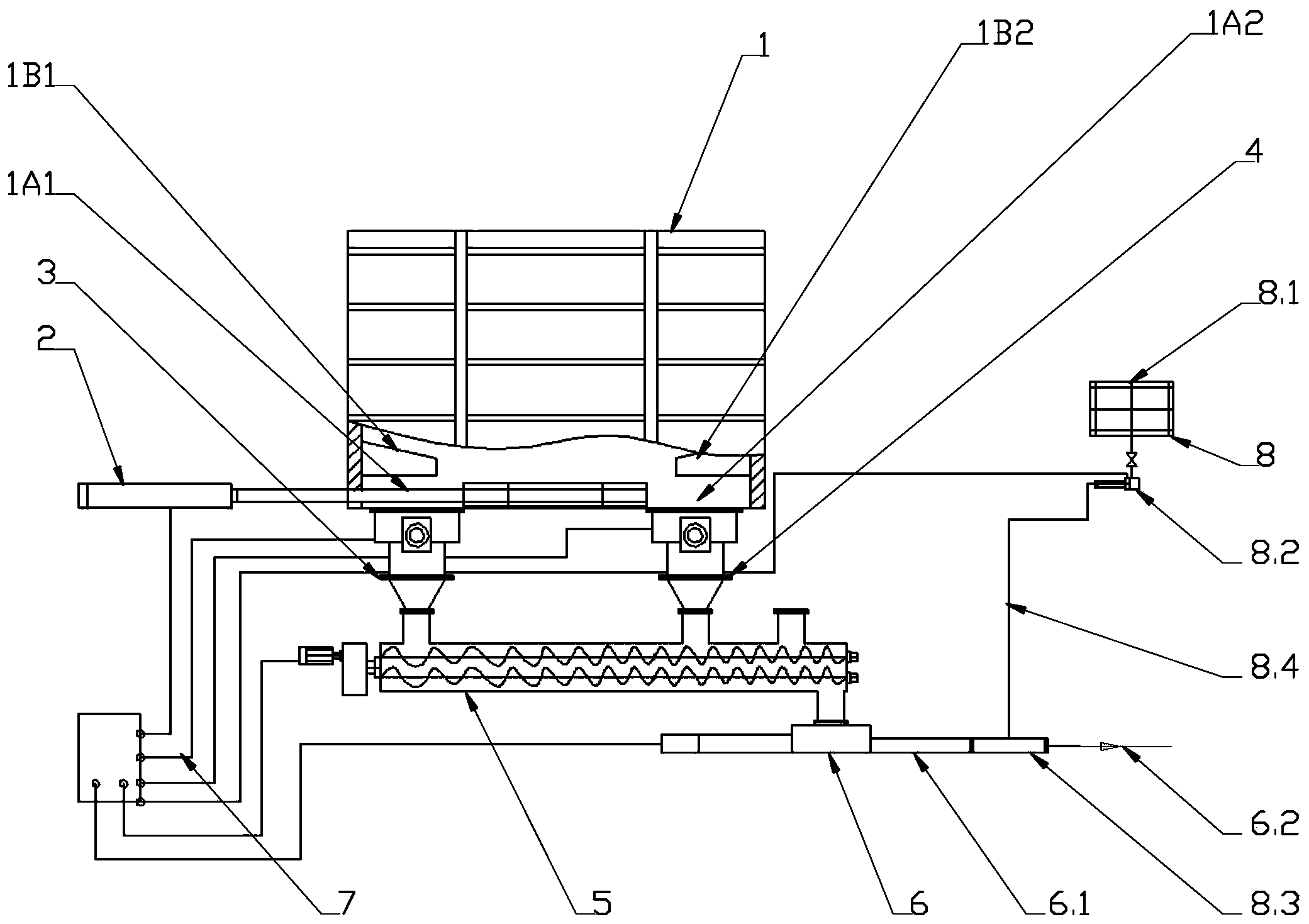

1.一种深度脱水污泥输送系统，包括污泥储仓、喂料滑架、预混合双轴螺旋输送机、污泥输送泵以及液压站，所述污泥储仓底部设置有第一出泥口及第二出泥口，所述第一出泥口及第二出泥口分别设置在所述污泥储仓底部的左右两侧，其特征是，还增加第一双轴螺旋输送机、第二双轴螺旋输送机及起润滑作用的管道降阻系统，所述预混合双轴螺旋输送机具有第一进泥口及第二进泥口，所述第一进泥口及第二进泥口上还分别设置第一落泥管及第二落泥管
所述第一双轴螺旋输送机、第二双轴螺旋输送机呈水平状态设置在污泥储仓底部的左右两侧，第一双轴螺旋输送机的上部入口法兰与污泥储仓底部的第一出泥口连接、第一双轴螺旋输送机的下部出口法兰与第一落泥管连接，第一落泥管接入到所述预混合双轴螺旋输送机的第一进泥口;第二双轴螺旋输送机的上部入口法兰与污泥储仓底部的第二出泥口连接、第二双轴螺旋输送机的下部出口法兰与第二落泥管连接，第二落泥管接入到所述预混合双轴螺旋输送机的第二进泥口，
所述管道降阻系统由介质储仓、介质高压柱塞泵、低阻力管以及介质管道组成，所述低阻力管包括外管及内管，所述外管套接在所述内管外面并且两端密封，所述外管管壁与内管管壁之间构成介质容纳空间，所述外管上设置有介质入口，所述内管的管壁上设置有介质喷嘴，内管的两端设置有连接法兰，
润滑介质存放于所述介质储存仓中，在所述介质高压柱塞泵作用下，通过间断性配合污泥输送泵的送料，润滑介质从介质储存仓经介质管道输送至低阻力管的介质入口、然后进入介质容纳空间、最后经介质喷嘴进入内管，
所述预混合双轴螺旋输送机的预混合出泥口接入所述污泥输送泵的入口，污泥输送泵的出口管道通过法兰与所述管道降阻系统的低阻力管的内管相连，
深度脱水污泥存放于污泥储仓中，在喂料滑架的驱动下，污泥从污泥储仓底部的第一出泥口、第二出泥口分别进入第一双轴螺旋输送机、第二双轴螺旋输送机，然后分别经第一落泥管及第二落泥管进入预混合双轴螺旋输送机的第一进泥口及第二进泥口，经预混合双轴螺旋输送机预混合之后进入污泥输送泵，污泥输送泵将污泥间断性泵出，经低阻力管的内管之后得到润滑，从而实现深度脱水污泥的长距离输送，
所述预混合双轴螺旋输送机还设置一个配料口，所述配料口作为调配热值的物料接入口。
2.根据权利要求1所述的一种深度脱水污泥输送系统，其特征是，所述低阻力管的内管体积与所述污泥泵的排量相等。
3.根据权利要求1所述的一种深度脱水污泥输送系统，其特征是，所述预混合螺旋输送机的螺旋叶片增加搅拌刀头，并对叶片刃口钝化，可以通过预混合双轴螺旋输送机的运转实现对深度脱水污泥的破损及混合，并在所述预混合双轴螺旋输送机的预混合出泥口形成一定预压力。
4.根据权利要求1所述的一种深度脱水污泥输送系统，其特征是，所述污泥输送泵使用单缸液压柱塞泵。
5.根据权利要求1所述的一种深度脱水污泥输送系统，其特征是，所述介质喷嘴为注油油嘴，介质容纳空间中的介质可以经所述介质喷嘴单向进入所述内管对污泥进行润滑，而所述内管中的污泥则不能反向流入所述介质容纳空间。
6.根据权利要求1所述的一种深度脱水污泥输送系统，其特征是，所述喂料滑架、第一双轴螺旋输送机、第二双轴螺旋输送机、预混合螺旋输送机、污泥输送泵及介质高压柱塞泵均由所述液压站驱动。
7.根据权利要求1所述的一种深度脱水污泥输送系统，其特征是，在所述第一双轴螺旋输送机、第二双轴螺旋输送机的入口上方分别各设置有挡泥板，所述挡泥板安装固定在所述污泥储仓的侧壁上。
8.根据权利要求1所述的一种深度脱水污泥输送系统，其特征是，所述污泥储仓底部还设置有多点称重传感器，所述多点称重传感器将信号分别传递给第一双螺旋输送机、第二双螺旋输送机、预混合螺旋输送机及污泥输送泵。
说明书
一种深度脱水污泥的输送系统
技术领域
本发明涉及城市污水厂的污泥处理系统，尤其涉及一种深度脱水污泥的输送系统。
背景技术
城市污水处理厂污泥经板框压滤装置深度脱水后，含水率一般在50%～60%，它整体呈细块状，松散结构，无流动性。采用管道输送系统将污泥输送至处理点是控制污泥泄露、臭气外溢的重要节点，但由于污泥流动性差，管道沿程阻力损失大，对于污泥泵的输送压力要求很高，导致能耗和设备造价高居不下。
现有深度脱水污泥输送系统，主要包括有污泥储仓、喂料滑架、预混合双轴螺旋输送机、污泥输送泵。在污泥储仓底部中间位置单独设置双轴螺旋输送机，直接承受上部深度脱水污泥的挤压，预混合双轴螺旋输送机易受压变形，故障率高;深度脱水污泥经预混合双轴螺旋输送机进入底部污泥输送泵，再由污泥输送泵输送至各个终端处理系统。其存在的问题包括：储仓内堆积死角多、容易出现架桥、喂料不畅等;同时，螺旋输送机布置在污泥储仓中间位置，直接承受上部深度脱水污泥的挤压，双轴螺旋输送机易受压变形，磨损量大、故障率高;同时，单纯采用污泥泵输送方式，能耗及设备造价高。
发明内容
为了解决现有问题，本发明提供一种深度脱水污泥的输送系统，通过在储仓底部左右两侧各安装一台双轴螺旋输送机，解决了污泥储仓堵料架桥的问题，同时还能有效地防止在滑架移动过程中死角的形成，而且在污泥输送泵出口处还增加一套对污泥输送起润滑作用的管道降阻系统，利用高压柱塞泵将润滑介质注入到管道降阻系统中，对管道降阻系统管道内的深度脱水污泥进行浸润，形成降阻润滑液膜，有效降低深度脱水污泥在管道输送的过程中产生的阻力，从而实现深度脱水污泥的长距离输送。
本发明解决技术问题采用的技术方案是，本发明提供了一种深度脱水污泥输送系统，包括污泥储仓、喂料滑架、预混合双轴螺旋输送机、污泥输送泵以及液压站，所述污泥储仓底部设置有第一出泥口及第二出泥口，所述第一出泥口及第二出泥口分别设置在所述污泥储仓底部的左右两侧，其特征是，还增加第一双轴螺旋输送机、第二双轴螺旋输送机及起润滑作用的管道降阻系统，所述预混合双轴螺旋输送机具有第一进泥口及第二进泥口，所述第一进泥口及第二进泥口上还分别设置第一落泥管及第二落泥管，
所述第一双轴螺旋输送机、第二双轴螺旋输送机呈水平状态设置在污泥储仓底部的左右两侧，第一双轴螺旋输送机的上部入口法兰与污泥储仓底部的第一出泥口连接、第一双轴螺旋输送机的下部出口法兰与第一落泥管连接，第一落泥管接入到所述预混合双轴螺旋输送机的第一进泥口;第二双轴螺旋输送机的上部入口法兰与污泥储仓底部的第二出泥口连接、第二双轴螺旋输送机的下部出口法兰与第二落泥管连接，第二落泥管接入到所述预混合双轴螺旋输送机的第二进泥口，
所述管道降阻系统由介质储仓、介质高压柱塞泵、低阻力管以及介质管道组成，所述低阻力管包括外管及内管，所述外管套接在所述内管外面并且两端密封，所述外管管壁与内管管壁之间构成介质容纳空间，所述外管上设置有介质入口，所述内管的管壁上设置有介质喷嘴，内管的两端设置有连接法兰，
润滑介质存放于所述介质储存仓中，在所述介质高压柱塞泵作用下，通过间断性配合污泥输送泵的送料，润滑介质从介质储存仓经介质管道输送至低阻力管的介质入口、然后进入介质容纳空间、最后经介质喷嘴进入内管，
所述预混合双轴螺旋输送机的预混合出泥口接入所述污泥输送泵的入口，污泥输送泵的出口管道通过法兰与所述管道降阻系统的低阻力管的内管相连，
深度脱水污泥存放于污泥储仓中，在喂料滑架的驱动下，污泥从污泥储仓底部的第一出泥口、第二出泥口分别进入第一双轴螺旋输送机、第二双轴螺旋输送机，然后分别经第一落泥管及第二落泥管进入预混合双轴螺旋输送机的第一进泥口及第二进泥口，经预混合双轴螺旋输送机预混合之后进入污泥输送泵，污泥输送泵将污泥间断性泵出，经低阻力管的内管之后得到润滑，从而实现深度脱水污泥的长距离输送，
所述预混合双轴螺旋输送机还设置一个配料口，所述配料口作为调配热值的物料接入口。
本发明的优选方案是，所述低阻力管的内管体积与所述污泥泵的排量相等。
本发明的优选方案是，所述预混合螺旋输送机的螺旋叶片增加搅拌刀头，并对叶片刃口钝化，可以通过预混合双轴螺旋输送机的运转实现对深度脱水污泥的破损及混合，并在所述预混合双轴螺旋输送机的预混合出泥口形成一定预压力。
本发明的优选方案是，所述污泥输送泵使用单缸液压柱塞泵。
本发明的优选方案是，所述介质喷嘴为注油油嘴，介质容纳空间中的介质可以经所述介质喷嘴单向进入所述内管对污泥进行润滑，而所述内管中的污泥则不能反向流入所述介质容纳空间。
本发明的优选方案是，所述喂料滑架、第一双轴螺旋输送机、第二双轴螺旋输送机、预混合螺旋输送机、污泥输送泵及介质高压柱塞泵均由所述液压站驱动。
本发明的优选方案是，在所述第一双轴螺旋输送机、第二双轴螺旋输送机的入口上方分别各设置有挡泥板，所述挡泥板安装固定在所述污泥储仓的侧壁上。
本发明的优选方案是，所述污泥储仓底部还设置有多点称重传感器，所述多点称重传感器将信号分别传递给第一双螺旋输送机、第二双螺旋输送机、预混合螺旋输送机及污泥输送泵。
本发明的有益效果是：本发明提供一种深度脱水污泥的输送系统，通过在储仓底部左右两侧各安装一台双轴螺旋输送机，解决了污泥储仓堵料架桥的问题，同时还能有效地防止在滑架移动过程中死角的形成，而且在污泥输送泵出口处还增加一套对污泥输送起润滑作用的管道降阻系统，利用高压柱塞泵将润滑介质注入到管道降阻系统中，对管道降阻系统管道内的深度脱水污泥进行浸润，形成降阻润滑液膜，有效降低深度脱水污泥在管道输送的过程中产生的阻力，从而实现深度脱水污泥的长距离输送。（发明人骆文海;王勇涛;廖玄亮）
