申请日2019.12.10
公开(公告)日2020.03.24
IPC分类号C02F9/14; C02F103/34
摘要
本发明涉及一种处理三聚氰胺胶膜纸的废水系统，具有预处理，采用混凝沉淀工艺去除废水的悬浮物及部分甲醛、COD，沉淀后的上清液经过厌氧调节;采用UASB反应和两级AO工艺进行生物处理，经厌氧调节后的废水在UASB反应池中将废水中的有机氮转化为氨氮，再经两级AO使其转化为氮气脱出;采用MBR、芬顿及化学氧化工艺进行深度处理，MBR池去除水中的COD、氨氮，并对废水的色度、浊度具有明显的效果，使出水澄清透明，而芬顿能够去除水中的COD和甲醛，最后采用化学氧化法，对残留的氨氮进行氧化，还能去除部分COD、色度，提高出水水质，系统运行稳定、可靠，多道工序保障效果，排除的废水达到广东省废水排放标准。
权利要求书
1.一种处理三聚氰胺胶膜纸的废水系统，其特征在于：该系统具有以下步骤：
(1)、预处理，采用混凝沉淀工艺去除废水的悬浮物及部分甲醛、COD，通过反应结合实现废水中细小悬浮物或胶体微粒互相吸附结合而成较大颗粒，随后经沉淀去除废水的悬浮物，沉淀后的上清液经过厌氧调节去除废水的部分甲醛、COD;
(2)、生物处理，采用UASB反应和两级AO工艺，经厌氧调节后的废水在UASB反应池中将废水中的有机氮转化为氨氮，再经两级AO使其转化为氮气脱出，AO池内设有聚氨酯填料，能让微生物在恶劣环境中挂膜繁殖，有利于废水中总氮的去除;
(3)、深度处理，采用MBR、芬顿及化学氧化工艺，MBR池去除水中的COD、氨氮，并对废水的色度、浊度具有明显的效果，使出水澄清透明，而芬顿能够去除水中的COD和甲醛，最后采用化学氧化法，对残留的氨氮进行氧化，还能去除部分COD、色度，提高出水水质。
2.根据权利要求1所述的一种处理三聚氰胺胶膜纸的废水系统，其特征在于：所述预处理步骤中含有集水池、第一反应池、第一沉淀池及厌氧调节池，集水池收集生产的废水后进行自行前期处理，去除相应杂质，随后经过调节池调节水量及水质后输送到第一反应池，并向第一反应池中投加药剂，使水中细小悬浮物或胶体微粒互相吸附结合而成较大颗粒，经第一沉淀池沉淀后上清液自流到厌氧调节池，厌氧调节池配有蒸气加热系统，将废水调节至适宜的温度。
3.根据权利要求1所述的一种处理三聚氰胺胶膜纸的废水系统，其特征在于：所述UASB反应池中利用颗粒污泥的高效降解作用，为混合厌氧消化过程中的甲烷化阶段提供基质，并在产甲烷菌作用下，将污水中的大部分有机物分解成二氧化碳和甲烷，去除大部分的有机污染物，降低后续好氧处理的有机负荷;废水在厌氧反应器中与厌氧颗粒污泥得以充分接触，经三相分离器分离后的厌氧消化液在出水时进行分流，含有厌氧系统污泥的废水分流至厌氧调节池，并回流至UASB内部系统，另一部分废水进入两级AO工艺。
4.根据权利要求1或3所述的一种处理三聚氰胺胶膜纸的废水系统，其特征在于：所述两级AO工艺由四个反应单元组成，依照废水处理顺序依次包括一级缺氧池、一级好氧池、二级缺氧池和二级好氧池，在一级缺氧池中，反硝化细菌利用原水中有机碳将回流混合液中的硝酸氮还原;一级缺氧池的出水进入一级好氧池，在一级好氧池中发生含碳有机物的氧化降解，同时进行含氮有机物的硝化反应，使有机氮和氨氮转化为硝酸氮;一级好氧池的处理出水进入二级缺氧池，使废水中的硝酸氮进一步被还原为氮气，降低了出水中的总氮量，提高了污泥的沉降性能，二级缺氧池的出水进入二级好氧池，使有机氮和氨氮转化为硝酸氮;二级好氧池出水经第二沉淀池后进入MBR池。
5.根据权利要求1所述的一种处理三聚氰胺胶膜纸的废水系统，其特征在于：所述MBR池中的微滤膜孔径只有0.1微米，能有效的除去水中胶体和悬浮杂质，使水澄清，大大提高处理出水的水质指标，MBR池出水到中转池，清水池配有反冲泵用于对MBR膜的清洗，废水则经由提升泵提升到芬顿池，经芬顿氧化去除大部分COD和生化残留的甲醛，出水再依次经第二反应池、第三沉淀池后进入化学氧化池，根据残留氨氮的浓度来投加次氯酸钠进行处理，同时去除部分COD和色度，反应出水经由原排放口达标排放。
6.根据权利要求4所述的一种处理三聚氰胺胶膜纸的废水系统，其特征在于：所述第二沉淀池的污泥一部分由泵回流到一级缺氧池，一部分则到污泥池，经过压滤机后外运处理。
7.根据权利要求4所述的一种处理三聚氰胺胶膜纸的废水系统，其特征在于：所述一级好氧池具有混合液回流到一级缺氧池;二级好氧池具有混合液回流到一级缺氧池和二级缺氧池。
说明书
一种处理三聚氰胺胶膜纸的废水系统
技术领域
本发明涉及工业废水处理技术领域，尤其是涉及三聚氰胺胶膜纸的废水处理。
背景技术
生产三聚氰胺胶膜纸的废水中，COD和氨氮含量是比较高的，主要是由于废水中，还有胶水，其中以尿胶为主，导致COD和氨氮含量较高，有时COD高达10000mg/L，氨氮含量高达2000mg/L，远超过广东省废水排放标准，COD≤90mg/L，氨氮含量≤10mg/L;由于该废水的特殊性，不是普通的废水处理系统可以解决的，因此需要设计出适合的、有针对性的废水处理系统，从而使排放的废水达到标准要求。
发明内容
本发明的目的在于提供一种处理三聚氰胺胶膜纸的废水系统，适合三聚氰胺胶膜纸的废水处理，使排放的废水达到标准要求。
为达到上述目的，本发明采用如下技术方案：
一种处理三聚氰胺胶膜纸的废水系统，该系统具有以下步骤：
(1)、预处理，采用混凝沉淀工艺去除废水的悬浮物及部分甲醛、COD，通过反应结合实现废水中细小悬浮物或胶体微粒互相吸附结合而成较大颗粒，随后经沉淀去除废水的悬浮物，沉淀后的上清液经过厌氧调节去除废水的部分甲醛、COD;
(2)、生物处理，采用UASB反应和两级AO工艺，经厌氧调节后的废水在UASB反应池中将废水中的有机氮转化为氨氮，再经两级AO使其转化为氮气脱出，AO池内设有聚氨酯填料，能让微生物在恶劣环境中挂膜繁殖，有利于废水中总氮的去除;
(3)、深度处理，采用MBR、芬顿及化学氧化工艺，MBR池去除水中的COD、氨氮，并对废水的色度、浊度具有明显的效果，使出水澄清透明，而芬顿能够去除水中的COD和甲醛，最后采用化学氧化法，对残留的氨氮进行氧化，还能去除部分COD、色度，提高出水水质。

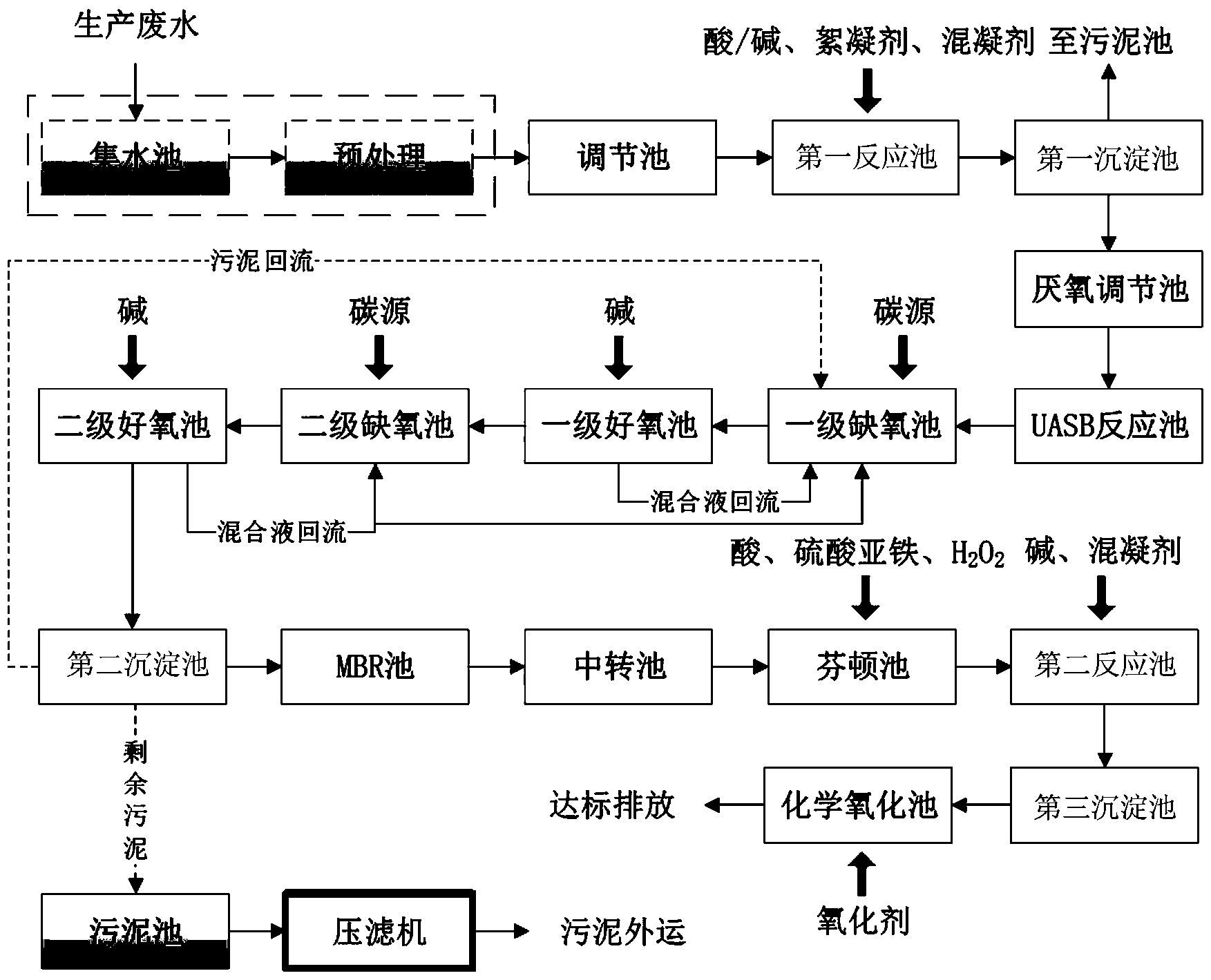

上述方案进一步是，所述预处理步骤中含有集水池、第一反应池、第一沉淀池及厌氧调节池，集水池收集生产的废水后进行自行前期处理，去除相应杂质，随后经过调节池调节水量及水质后输送到第一反应池，并向第一反应池中投加药剂，使水中细小悬浮物或胶体微粒互相吸附结合而成较大颗粒，经第一沉淀池沉淀后上清液自流到厌氧调节池，厌氧调节池配有蒸气加热系统，将废水调节至适宜的温度。
上述方案进一步是，所述UASB反应池中利用颗粒污泥的高效降解作用，为混合厌氧消化过程中的甲烷化阶段提供基质，并在产甲烷菌作用下，将污水中的大部分有机物分解成二氧化碳和甲烷，去除大部分的有机污染物，降低后续好氧处理的有机负荷;废水在厌氧反应器中与厌氧颗粒污泥得以充分接触，经三相分离器分离后的厌氧消化液在出水时进行分流，含有厌氧系统污泥的废水分流至厌氧调节池，并回流至UASB内部系统，另一部分废水进入两级AO工艺。
上述方案进一步是，所述两级AO工艺由四个反应单元组成，依照废水处理顺序依次包括一级缺氧池、一级好氧池、二级缺氧池和二级好氧池，在一级缺氧池中，反硝化细菌利用原水中有机碳将回流混合液中的硝酸氮还原;一级缺氧池的出水进入一级好氧池，在一级好氧池中发生含碳有机物的氧化降解，同时进行含氮有机物的硝化反应，使有机氮和氨氮转化为硝酸氮;一级好氧池的处理出水进入二级缺氧池，使废水中的硝酸氮进一步被还原为氮气，降低了出水中的总氮量，提高了污泥的沉降性能，二级缺氧池的出水进入二级好氧池，使有机氮和氨氮转化为硝酸氮;二级好氧池出水经第二沉淀池后进入MBR池。
上述方案进一步是，所述MBR池中的微滤膜孔径只有0.1微米，能有效的除去水中胶体和悬浮杂质，使水澄清，大大提高处理出水的水质指标，MBR池出水到中转池，清水池配有反冲泵用于对MBR膜的清洗，废水则经由提升泵提升到芬顿池，经芬顿氧化去除大部分COD和生化残留的甲醛，出水再依次经第二反应池、第三沉淀池后进入化学氧化池，根据残留氨氮的浓度来投加次氯酸钠进行处理，同时去除部分COD和色度，反应出水经由原排放口达标排放。
上述方案进一步是，所述第二沉淀池的污泥一部分由泵回流到一级缺氧池，一部分则到污泥池，经过压滤机后外运处理。
上述方案进一步是，所述一级好氧池具有混合液回流到一级缺氧池;二级好氧池具有混合液回流到一级缺氧池和二级缺氧池。
本发明通过预处理段有效去除悬浮物，保证系统运行稳定，运行安全可靠;采用厌氧UASB反应器和两级AO进行处理，出水水质好且稳定;深度处理段多道工序保障效果，达到经济、环保、处理效果好的功效。经过此处理系统排除的废水，可以达到广东省废水排放标准，整个工程采用自动化程度高，污水处理系统运行管理方便，减轻操作人员的劳动强度，符合产业利用，具有较高的经济效益和社会效益。（发明人彭峻;孔笑明;钟荣钧;赵国建;黄烨鹏）
