申请日2019.12.11
公开(公告)日2020.03.24
IPC分类号C02F3/12
摘要
本发明涉及城市污水处理生产附属装置的技术领域，特别是涉及一种短程硝化颗粒污泥培养装置;工作模式较为多样，可有效对工作腔内的氧气含量以及温度进行调节，可降低工作腔内的培养效果受到附近环境因素的影响，使用效果较强，实用性较低;并且，使用较为自动化，方便取出工作腔内的颗粒污泥，给使用者带来便利，工作效率较高，从而提高其使用可靠性;包括机体和支撑板，机体内设置有工作腔;还包括电加热棒、制冷器、压缩机、蒸发器、冷凝器、毛细管、曝气装置、两组连接架、伺服电机、链条和卡板，曝气装置输出端设置有通气管，卡板顶端前侧和后侧分别设置有两组带动杆;还包括两组步进电机和两组带动板，两组传动辊上均设置有多组活动板。
权利要求书

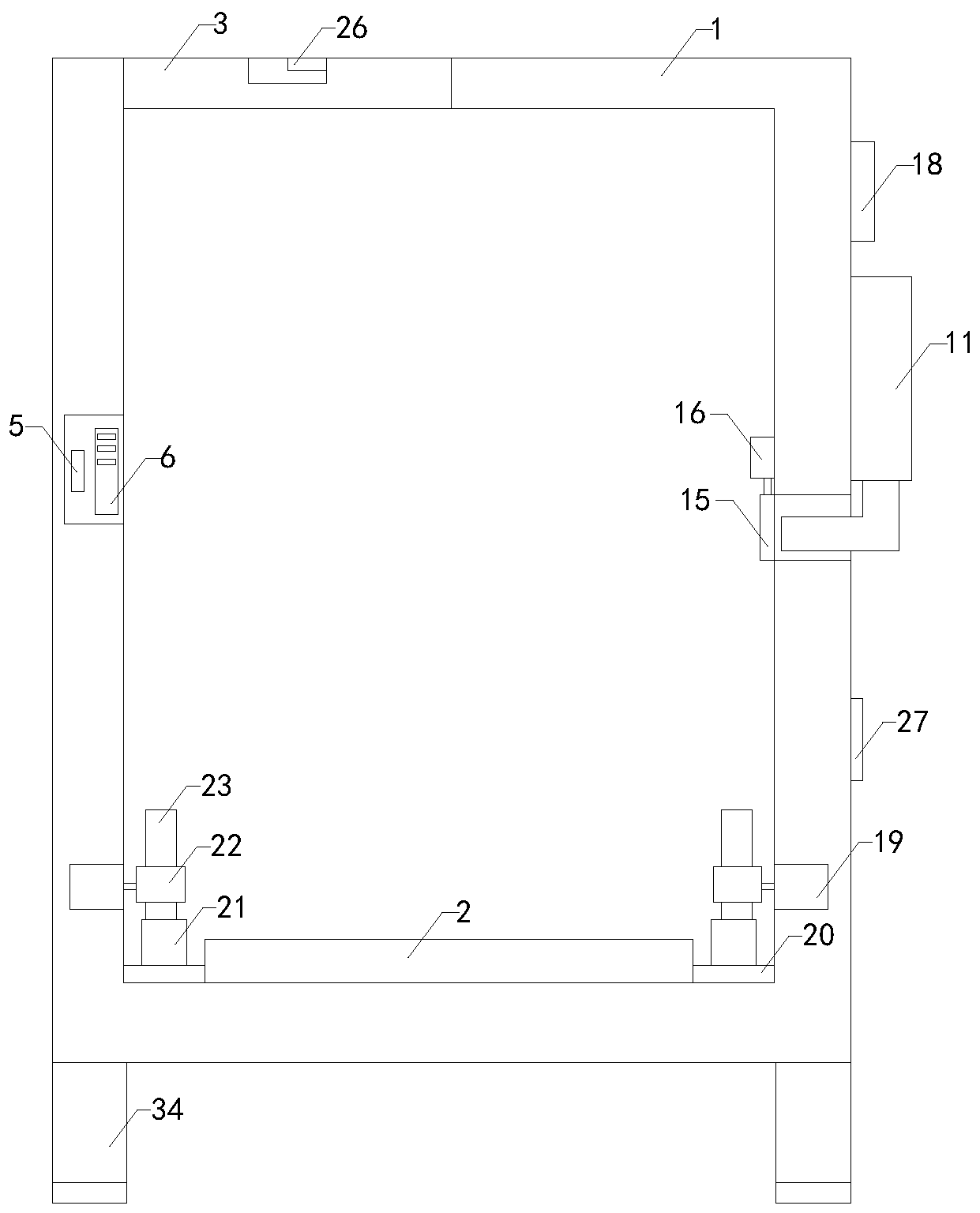

1.一种短程硝化颗粒污泥培养装置，包括机体(1)和支撑板(2)，机体(1)内设置有工作腔，机体(1)的顶端和侧壁上分别设置有进料口和出料口，并且进料口和出料口与工作腔相通，并在进料口处和出料口处分别铰接设置有第一挡板(3)和第二挡板(4)，支撑板(2)位于工作腔内;其特征在于，还包括电加热棒(5)、制冷器(6)、压缩机(7)、蒸发器(8)、冷凝器(9)、毛细管(10)、曝气装置(11)、两组连接架(12)、伺服电机(13)、链条(14)和卡板(15)，工作腔的侧壁上设置有安装槽，制冷器(6)安装在安装槽内，所述制冷器(6)内设置有降温室，制冷器(6)上设置有多组通气孔，并且所述多组通气孔均与降温室相通，压缩机(7)位于蒸发器(8)的输出端，压缩机(7)的输出端设置有连通管，所述连通管与冷凝器(9)连通，毛细管(10)的输出端和输入端分别与蒸发器(8)和冷凝器(9)连通，所述电加热棒(5)安装在安装槽内，曝气装置(11)安装在机体(1)的侧壁上，并在曝气装置(11)的输出端设置有通气管，工作腔的侧壁上设置有通孔，并且所述通孔与工作腔相通，所述通风管位于通孔内，工作腔的侧壁上设置有调节架(16)，并在所述调节架(16)内设置有调节槽，两组连接架(12)分别安装在所述调节槽内的前侧和后侧，并在所述两组连接架(12)之间设置有连接轴，所述卡板(15)顶端的前侧和后侧分别设置有两组带动杆(17)，并且所述两组带动杆(17)顶端分别固定在连接轴上的前侧和后侧，伺服电机(13)安装在调节槽，所述伺服电机(13)的输出端设置有传动轴，所述传动轴和连接轴上分别设置有第一链轮第二链轮，所述链条(14)套设在第一链轮和第二链轮上，机体(1)上设置有温度计(18)，并且所述温度计(18)的感温部位于机体(1)接触;还包括两组步进电机(19)和两组带动板(20)，两组步进电机(19)分别安装在工作腔的左侧壁和右侧壁上，所述两组伺服电机(13)的输出端分别设置有两组传动轴，并在所述两组传动轴上分别设置有两组传动辊(22)，并在所述两组传动辊(22)上均设置有多组活动板(23)，两组带动板(20)分别安装在支撑板(2)的左侧壁和右侧壁上，所述两组带动板(20)的顶端均设置有多组固定板(21)。
2.如权利要求1所述的一种短程硝化颗粒污泥培养装置，其特征在于，还包括固定轴(24)和限位板(25)，所述限位板(25)上设置有旋孔，固定轴(24)的后端穿过旋孔并与工作台侧壁连接，并且固定轴(24)外侧壁与旋孔内侧壁连接。
3.如权利要求2所述的一种短程硝化颗粒污泥培养装置，其特征在于，还包括两组拉板(26)，所述第一挡板(3)的前端和第二挡板(4)上分别设置有两组拉槽，两组拉板(26)分别安装在所述两组拉槽内。
4.如权利要求3所述的一种短程硝化颗粒污泥培养装置，其特征在于，还包括夹套(27)，夹套(27)左侧壁的前侧、后侧和下侧均与机体(1)的侧壁连接，并且所述夹套(27)与机体(1)侧壁之间形成放置槽。
5.如权利要求4所述的一种短程硝化颗粒污泥培养装置，其特征在于，还包括定时器(28)，机体(1)的侧壁上设置有卡槽，定时器(28)安装在所述卡槽内并且所述定时器(28)与制冷器(6)、伺服电机和曝气装置(11)电连接。
6.如权利要求5所述的一种短程硝化颗粒污泥培养装置，其特征在于，还包括透明板(29)，机体(1)的侧壁上设置有观察口，并且所述观察口与工作腔相通，所述透明板(29)安装在观察口上。
7.如权利要求6所述的一种短程硝化颗粒污泥培养装置，其特征在于，还包括旋轴、清洁板(30)和密封胶圈(31)，固定轴(24)安装在工作腔内，清洁板(30)安装在所述旋轴上，清洁板(30)上设置有海绵垫(32)，所述海绵垫(32)与透明板(29)接触，清洁板(30)上设置有摇杆(33)，所述摇杆(33)伸出至工作腔外侧，密封胶圈(31)安装在机体(1)的侧壁上，并且所述密封胶圈(31)的内侧壁与摇杆(33)外侧壁接触。
8.如权利要求7所述的一种短程硝化颗粒污泥培养装置，其特征在于，还包括四组支腿(34)，四组支腿(34)分别安装在工作台底端的左前侧、右前侧、左后侧和右后侧，所述四组支腿(34)底端分别设置有四组底座。
说明书
一种短程硝化颗粒污泥培养装置
技术领域
本发明涉及城市污水处理生产附属装置的技术领域，特别是涉及一种短程硝化颗粒污泥培养装置。
背景技术
众所周知，短程硝化颗粒污泥是一种配合相关的厌氧氨氧化技术对城市污水中的氮元素进行处理，以防止其排入至自然环境中对自然环境的水体造成影响的物质，而短程硝化颗粒污泥培养装置是一种用于为生产短程硝化颗粒污泥的多个原料提供适宜的反应环境，以使原料满足相关的生产使用环境的装置，其在的领域中得到了广泛的使用;现有的短程硝化颗粒污泥培养装置包括机体和支撑板，机体内设置有工作腔，机体的顶端和侧壁上分别设置有进料口和出料口，并且进料口和出料口与工作腔相通，并在进料口处和出料口处分别铰接设置有第一挡板和第二挡板，支撑板位于工作腔内;现有的短程硝化颗粒污泥培养装置在使用时，使用者打开第一挡板并将物料放入至工作腔内以对其进行培养;然而，现有的短程硝化颗粒污泥培养装置在使用中发现，其工作模式较为单一，无法对工作腔内的氧气含量以及温度进行调节，易使工作腔内的培养效果受到附近环境因素的影响，使用效果较差，实用性较低;并且，其使用较为不便，不方便取出工作腔内的颗粒污泥，给使用者带来不便，工作效率较低，致使其使用可靠性较低。
发明内容
为解决上述技术问题，本发明提供一种工作模式较为多样，可有效对工作腔内的氧气含量以及温度进行调节，可降低工作腔内的培养效果受到附近环境因素的影响，使用效果较强，实用性较低;并且，使用较为自动化，方便取出工作腔内的颗粒污泥，给使用者带来便利，工作效率较高，从而提高其使用可靠性的短程硝化颗粒污泥培养装置。
本发明的一种短程硝化颗粒污泥培养装置，包括机体和支撑板，机体内设置有工作腔，机体的顶端和侧壁上分别设置有进料口和出料口，并且进料口和出料口与工作腔相通，并在进料口处和出料口处分别铰接设置有第一挡板和第二挡板，支撑板位于工作腔内;还包括电加热棒、制冷器、压缩机、蒸发器、冷凝器、毛细管、曝气装置、两组连接架、伺服电机、链条和卡板，工作腔的侧壁上设置有安装槽，制冷器安装在安装槽内，所述制冷器内设置有降温室，制冷器上设置有多组通气孔，并且所述多组通气孔均与降温室相通，压缩机位于蒸发器的输出端，压缩机的输出端设置有连通管，所述连通管与冷凝器连通，毛细管的输出端和输入端分别与蒸发器和冷凝器连通，所述电加热棒安装在安装槽内，曝气装置安装在机体的侧壁上，并在曝气装置的输出端设置有通气管，工作腔的侧壁上设置有通孔，并且所述通孔与工作腔相通，所述通风管位于通孔内，工作腔的侧壁上设置有调节架，并在所述调节架内设置有调节槽，两组连接架分别安装在所述调节槽内的前侧和后侧，并在所述两组连接架之间设置有连接轴，所述卡板顶端的前侧和后侧分别设置有两组带动杆，并且所述两组带动杆顶端分别固定在连接轴上的前侧和后侧，伺服电机安装在调节槽，所述伺服电机的输出端设置有传动轴，所述传动轴和连接轴上分别设置有第一链轮第二链轮，所述链条套设在第一链轮和第二链轮上，机体上设置有温度计，并且所述温度计的感温部位于机体接触;还包括两组步进电机和两组带动板，两组步进电机分别安装在工作腔的左侧壁和右侧壁上，所述两组伺服电机的输出端分别设置有两组传动轴，并在所述两组传动轴上分别设置有两组传动辊，并在所述两组传动辊上均设置有多组活动板，两组带动板分别安装在支撑板的左侧壁和右侧壁上，所述两组带动板的顶端均设置有多组固定板。
本发明的一种短程硝化颗粒污泥培养装置，还包括固定轴和限位板，所述限位板上设置有旋孔，固定轴的后端穿过旋孔并与工作台侧壁连接，并且固定轴外侧壁与旋孔内侧壁连接。
本发明的一种短程硝化颗粒污泥培养装置，还包括两组拉板，所述第一挡板的前端和第二挡板上分别设置有两组拉槽，两组拉板分别安装在所述两组拉槽内。
本发明的一种短程硝化颗粒污泥培养装置，还包括夹套，夹套左侧壁的前侧、后侧和下侧均与机体的侧壁连接，并且所述夹套与机体侧壁之间形成放置槽。
本发明的一种短程硝化颗粒污泥培养装置，还包括定时器，机体的侧壁上设置有卡槽，定时器安装在所述卡槽内并且所述定时器与制冷器、伺服电机和曝气装置电连接。
本发明的一种短程硝化颗粒污泥培养装置，还包括透明板，机体的侧壁上设置有观察口，并且所述观察口与工作腔相通，所述透明板安装在观察口上。
本发明的一种短程硝化颗粒污泥培养装置，还包括固定轴、清洁板和密封胶圈，固定轴安装在工作腔内，清洁板安装在所述固定轴上，清洁板上设置有海绵垫，所述海绵垫与透明板接触，清洁板上设置有摇杆，所述摇杆伸出至工作腔外侧，密封胶圈安装在机体的侧壁上，并且所述密封胶圈的内侧壁与摇杆外侧壁接触。
本发明的一种短程硝化颗粒污泥培养装置，还包括四组支腿，四组支腿分别安装在工作台底端的左前侧、右前侧、左后侧和右后侧，所述四组支腿底端分别设置有四组底座。
与现有技术相比本发明的有益效果为：压缩机可吸收来自蒸发器中的低温低压的制冷剂蒸汽，经过压缩机的绝热压缩形成了高温高压的蒸汽，冷凝器可将空气变成高压低温的制冷剂冷液，在工作过程中可吸收大量热量，以降低安装槽内的温度，电加热棒可提高附近工作环境的温度，以在工作腔内温度过高或过低时对工作腔内的温度进行调节，曝气装置可将工作腔外侧的氧气通过通气管排入至工作腔内，工作模式较为多样，可有效对工作腔内的氧气含量以及温度进行调节，可降低工作腔内的培养效果受到附近环境因素的影响，使用效果较强，实用性较低;并且，两组步进电机带动两组传动轴同时带动两组传动辊旋转，两组传动辊旋转可使多组活动板进行移动，活动板移动可带动多组固定板带动支撑板进行移动，使用较为自动化，方便取出工作腔内的颗粒污泥，给使用者带来便利，工作效率较高，从而提高其使用可靠性。（发明人彭大伟;蒋珺屹;李聪）
