申请日2020.01.16
公开(公告)日2020.05.05
IPC分类号C02F3/00; C02F3/30; C02F3/34; C02F1/461
摘要
本发明涉及一种同轴电催化复合生物膜污水处理装置，尤其适合生活污水处理。本发明由提升泵、同轴电催化装置以及一体化污水处理设备组成，本发明通过电催化降解和MBR膜生化法的双重处理，有效的提高了工业废水的处理效率;通过控制可生化比参数，优化工业污水处理装置的运行，达到合理分配耗能的目的，使用方便不投加化学药剂，实现总磷稳定达标，对环境友好，可以实现有机污泥的近零排放，生化反应区内的部分反应利用污泥自身的内源呼吸作用和MBR的截留作用，实现污泥近零排放技术，不设排泥口。MBR系统设置的污泥回流装置是对系统脱氮性能的加强，确保污水总氮达标。
权利要求书

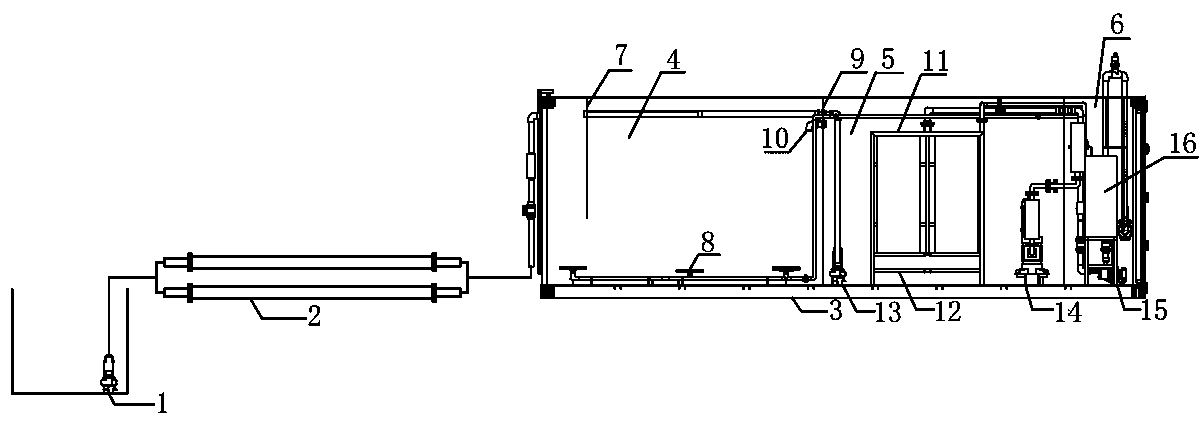

1.一种同轴电催化复合生物膜污水处理装置，其特征在于其由提升泵(1)、同轴电催化装置(2)以及一体化污水处理设备(3)组成，
所述同轴电催化装置(2)由同轴电催化装置外管(17)、同轴电催化装置内管(18)以及双脉冲直流电源(19)组成，所述同轴电催化装置外管(17)与同轴电催化装置内管(18)形成第一腔室，所述第一腔室输入端与提升泵(1)的输出端相连通，
所述一体化污水处理设备(3)由生化反应区(4)、MBR膜区(5)以及设备区(6)组成，
所述生化反应区(4)内形成第二腔室，所述第二腔室内部前端设置有折流板(7)，第二腔室内部下端设置有曝气盘(8)，所述第二腔室的输入端与第一腔室的输出端相连通，
所述MBR膜区(5)与生化反应区(4)通过隔板(9)分割，所述MBR膜区(5)内设置有MBR膜组件(11)、膜冲洗曝气管(12)、污泥回流泵(13)以及沉水式鼓风机(14)，所述MBR膜区(5)与生化反应区(4)的第二腔室通过设置于隔板(9)上的过流管(10)相连通，
所述设备区(6)由于产水泵(15)以及PLC控制柜(16)组成，所述产水泵(15)的输入端通过管路与MBR膜组件(11)相连通，其输出端与净水出水口相连通。
2.根据权利要求1所述的一种同轴电催化复合生物膜污水处理装置，其特征在于所述MBR膜组件(11)的型号MBR膜组件(11)的型号为M15。
说明书
一种同轴电催化复合生物膜污水处理装置
技术领域
本发明涉及一种同轴电催化复合生物膜污水处理装置，尤其适合生活污水处理。
背景技术
目前我国当前正处于经济飞速增长的关键时期，工业的快速发展对促进经济的增长有着重要作用。然而在工业生产过程中，却会排放出大量的有毒有害废水。工业废水具有成分复杂，污染物种类多，如果不能采取有效措施对其进行综合处理，造成严重的环境污染，破坏自然生态环境。现有污水处理技术无论是A2O、MBR、SBR等工艺基本都要依赖微生物进行处理，生物除磷必须结合大量排泥才能实现达标，同时还需要加药辅助，造成环境污染、污泥处理和综合运行成本较高;且工艺设备运行不稳定，受来水水质水量波动影响大，需要人工维护量大。
发明内容
本发明所要解决的技术问题是提供一种不投加化学药剂，实现总磷稳定达标的同轴电催化复合生物膜污水处理装置。
本发明采用如下技术方案：
本发明由提升泵、同轴电催化装置以及一体化污水处理设备组成，
所述同轴电催化装置由同轴电催化装置外管7、同轴电催化装置内管以及双脉冲直流电源组成，所述同轴电催化装置外管与同轴电催化装置内管形成第一腔室，所述第一腔室输入端与提升泵的输出端相连通，
所述一体化污水处理设备由生化反应区、MBR膜区以及设备区组成，
所述生化反应区内形成第二腔室，所述第二腔室内部前端设置有折流板，第二腔室内部下端设置有曝气盘，所述第二腔室的输入端与第一腔室的输出端相连通，
所述MBR膜区与生化反应区通过隔板分割，所述MBR膜区5内设置有MBR膜组件、膜冲洗曝气管、污泥回流泵以及沉水式鼓风机，所述MBR膜区与生化反应区的第二腔室通过设置于隔板上的过流管相连通，
所述设备区由于产水泵以及PLC控制柜组成，所述产水泵的输入端通过管路与MBR膜组件相连通，其输出端与净水出水口相连通。
本发明的积极效果如下：
本发明通过电催化降解和MBR膜生化法的双重处理，有效的提高了工业废水的处理效率;通过控制可生化比参数，优化工业污水处理装置的运行，达到合理分配耗能的目的，使用方便不投加化学药剂，实现总磷稳定达标，对环境友好，可以实现有机污泥的近零排放，生化反应区内的部分反应利用污泥自身的内源呼吸作用和MBR的截留作用，实现污泥近零排放技术，不设排泥口。MBR系统设置的污泥回流装置是对系统脱氮性能的加强，确保污水总氮达标。
由于本发明采用的电催化装置采用同轴设计，特殊的内外管管材设计和双脉冲电源设计，还具备了以下优点：
①同时具备结晶沉淀和氧化作用，去除大部分的磷和部分氨氮，并把部分氨氮氧化为硝态氮，为下一步生化脱氮做好准备; ②结晶沉淀的无机污泥量非常少，不会对后续生化系统产生影响;
③采用同轴设计，比前述专利中的极板设计方式相比，催化效率高，能耗幅度降低，更适合处理生活污水，而前述技术由于能耗问题一般仅适用于工业污水中COD的去除。
综上所述，本发明重点针对生活污水中的C、N、P等污染因子，尤其是N和P因子设计，适合生活污水处理，具有出水稳定达标、运行成本低等特点。（发明人魏东）
