申请日2020.01.19
公开(公告)日2020.05.19
IPC分类号C02F11/06; C02F11/121; C02F11/14
摘要

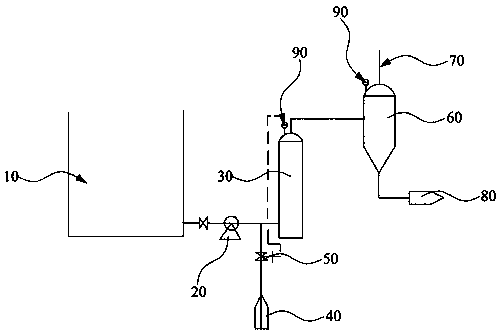

本发明公开了一种臭氧处理污泥设备，其包括通过上水泵连接污泥池的氧化反应器;连通氧化反应器的臭氧发生器，臭氧发生器设有自动调节阀;连通臭氧发生器的气液分离器，气液分离器具有位于上侧的尾气排空口，下侧导入絮凝压泥系统;以及分别设置于氧化反应器与气液分离器的臭氧浓度检测仪。本发明通过将污泥与臭氧在氧化反应器内高效反应，使细菌的细胞壁成爆炸式破壁，再通过过滤，降低污泥水分，避免污泥水分过多，影响絮凝效果。
权利要求书
1.一种臭氧处理污泥设备，其特征在于，包括：
通过上水泵连接污泥池的氧化反应器;
连通所述氧化反应器的臭氧发生器，所述臭氧发生器设有自动调节阀;
连通所述臭氧发生器的气液分离器，所述气液分离器具有位于上侧的尾气排空口，下侧导入絮凝压泥系统;以及
分别设置于所述氧化反应器与所述气液分离器的臭氧浓度检测仪。
2.根据权利要求1所述的臭氧处理污泥设备，其特征在于，其中所述尾气排空口上侧具有空气过滤器。
3.一种根据权利要求1所述的臭氧处理污泥设备的使用方法，其特征在于，包括：
步骤a.将上水泵连通至污泥池，抽取至氧化反应器;
步骤b.通过自动调节阀打开臭氧发生器，释放臭氧至氧化反应器;
步骤c.通过臭氧破壁工艺，将臭氧与污泥在氧化反应器中反应30秒;
步骤d.在氧化反应器的上端通过气液分离器抽取，并通过上侧的尾气排空口排放尾气，下侧直接将污泥导入絮凝压泥系统。
4.根据权利要求3所述的臭氧处理污泥设备的使用方法，其特征在于，在氧化反应器与气液分离器上都设置有臭氧浓度检测仪;其中气液分离器上的臭氧浓度检测仪浓度小于0.01ppm。
5.根据权利要求3所述的臭氧处理污泥设备的使用方法，其特征在于，其中氧化反应器使细菌的细胞壁成爆炸式破壁，再通过过滤，使得污泥的水分大大降低至60%以内。
说明书
一种臭氧处理污泥设备及其使用方法
技术领域
本发明属于污泥处理技术领域，具体地说，涉及一种臭氧处理污泥设备及其使用方法。
背景技术
污水厂在压滤前的污泥含水量达98%左右，常规的通过加药剂进行絮凝，絮凝以后压泥或离心分离。污泥中的含水量达80%左右。主要原因污泥中有大量的生化菌，目前这样无法除去细菌细胞壁内的水分，含水量高对污泥的进一步处理带来较大的影响。
发明内容
有鉴于此，本发明所要解决的技术问题是提供了一种臭氧处理污泥设备及其使用方法，通过将污泥与臭氧在氧化反应器内高效反应，使细菌的细胞壁成爆炸式破壁，再通过过滤，降低污泥水分，避免污泥水分过多，影响絮凝效果。
为了解决上述技术问题，本发明公开了一种臭氧处理污泥设备，其包括通过上水泵连接污泥池的氧化反应器;连通氧化反应器的臭氧发生器，臭氧发生器设有自动调节阀;连通臭氧发生器的气液分离器，气液分离器具有位于上侧的尾气排空口，下侧导入絮凝压泥系统;以及分别设置于氧化反应器与气液分离器的臭氧浓度检测仪。
根据本发明一实施方式，其中上述尾气排空口上侧具有空气过滤器。
一种臭氧处理污泥设备的使用方法，包括：
步骤a.将上水泵连通至污泥池，抽取至氧化反应器;
步骤b.通过自动调节阀打开臭氧发生器，释放臭氧至氧化反应器;
步骤c.通过臭氧破壁工艺，将臭氧与污泥在氧化反应器中反应30秒;
步骤d.在氧化反应器的上端通过气液分离器抽取，并通过上侧的尾气排空口排放尾气，下侧直接将污泥导入絮凝压泥系统。
根据本发明一实施方式，其中上述在氧化反应器与气液分离器上都设置有臭氧浓度检测仪;其中气液分离器上的臭氧浓度检测仪浓度小于0.01ppm。
根据本发明一实施方式，其中上述氧化反应器使细菌的细胞壁成爆炸式破壁，再通过过滤，使得污泥的水分大大降低至60%以内。
与现有技术相比，本发明可以获得包括以下技术效果：
通过将污泥与臭氧在氧化反应器内高效反应，使细菌的细胞壁成爆炸式破壁，再通过过滤，降低污泥水分，避免污泥水分过多，影响絮凝效果。
当然，实施本发明的任一产品必不一定需要同时达到以上所述的所有技术效果。（发明人吴国强）
