申请日2020.01.17
公开(公告)日2020.05.08
IPC分类号C02F3/12
摘要
本发明公开一种污水厂在线水质毒性监测系统，包括：反应器、曝气装置、污水供给装置、加药装置、采集处理控制装置和反清洗装置;其中，反应器内竖向分隔为右侧反应空间和左侧监测空间，右侧反应空间经上部与左侧监测空间连通，右侧反应空间内设有生物载体和曝气装置;反应器的底部设置进水管，进水管与右侧反应空间连通;左侧监测空间的反应器侧壁上连接有出水管;污水供给装置与反应器的进水管连接;加药装置与反应器的进水管连接;采集处理控制装置与反应器左侧监测空间设置的DO传感器电气连接，能经DO传感器进行监测数据的采集并处理，得到OUR数据;反清洗装置与污水供给装置连接。该系统结构简单，不需要污泥，监测数据真实、准确。
权利要求书
1.一种污水厂在线水质毒性监测系统，其特征在于，包括：
反应器、曝气装置、污水供给装置、加药装置、采集处理控制装置和反清洗装置;其中，
所述反应器(1)内竖向分隔为右侧反应空间和左侧监测空间，所述右侧反应空间经上部与所述左侧监测空间连通，所述右侧反应空间内设有生物载体和曝气装置;所述反应器(1)的底部设置进水管，所述进水管与所述右侧反应空间连通;所述左侧监测空间的反应器侧壁上连接有出水管;
所述污水供给装置与所述反应器的进水管连接;
所述加药装置与所述反应器的进水管连接;
所述采集处理控制装置与所述反应器左侧监测空间内设置的DO传感器电气连接，能经DO传感器进行监测数据的采集并处理，得到OUR数据;
所述反清洗装置与所述污水供给装置连接。

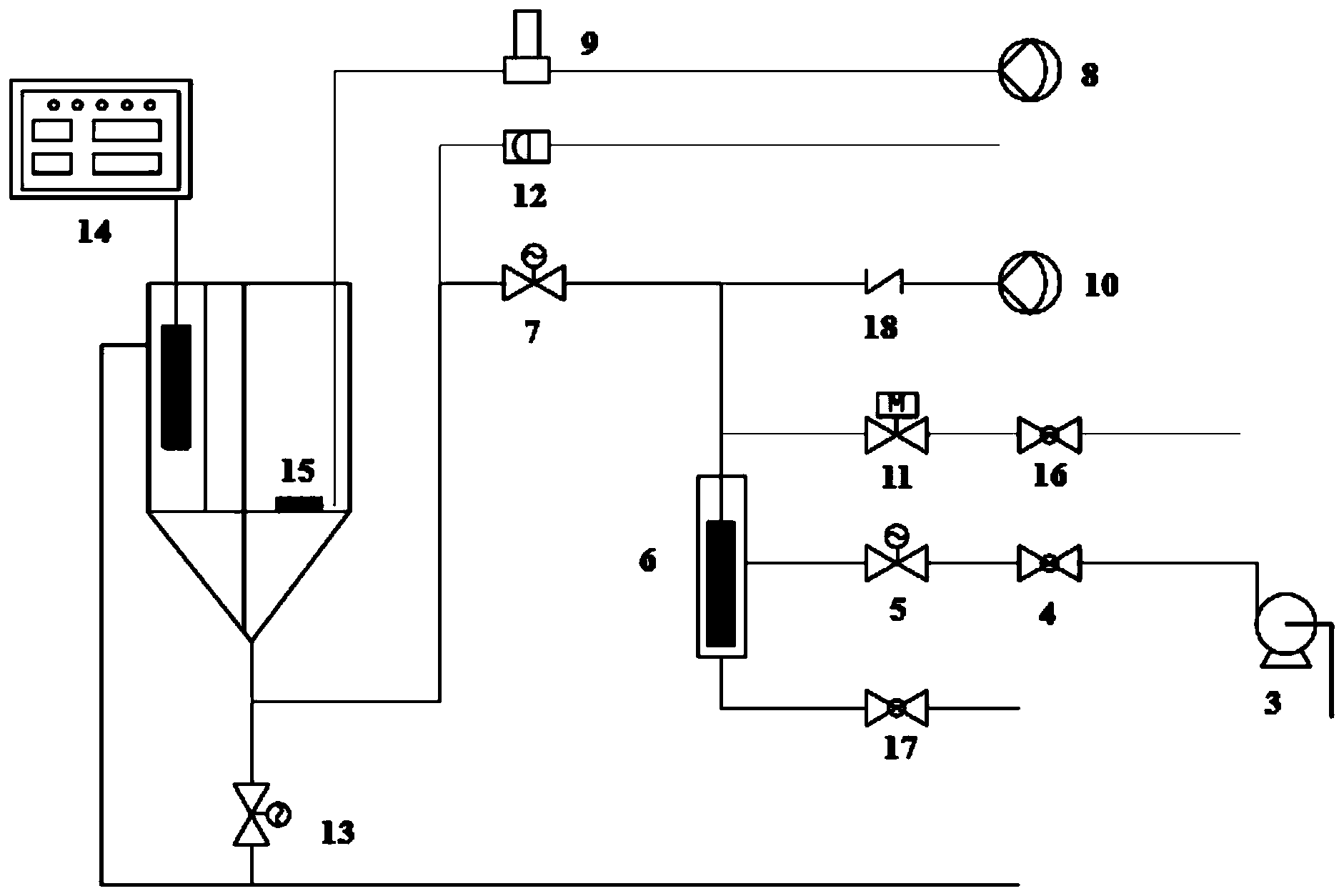

2.根据权利要求1所述的污水厂在线水质毒性监测系统，其特征在于，所述污水供给装置包括：
顺次连接的进水泵(3)、第一手动调节阀(4)、进水阀(5)、自清洗过滤器(6)和流量阀(7);
所述自清洗过滤器(6)底部设有放空管，该放空管上设有第三手动调节阀(17)。
3.根据权利要求2所述的污水厂在线水质毒性监测系统，其特征在于，所述反清洗装置包括：
第一气泵，经设有止回阀(18)的管路与所述自清洗过滤器(6)的出水口连接;
水泵，经依次设有第二手动调节阀(16)和清洗阀(11)的管路与所述自清洗过滤器(6)的出水口连接。
4.根据权利要求1至3任一项所述的污水厂在线水质毒性监测系统，其特征在于，所述加药装置由加药管路上设置蠕动泵(12)构成。
5.根据权利要求1至3任一项所述的污水厂在线水质毒性监测系统，其特征在于，所述曝气装置包括：
曝气器(15)、第二气泵(8)和气体流量控制器(9);其中，
所述曝气器(15)，设在所述反应器(1)的右侧反应空间内下部;
所述第二气泵(8)，通过设有所述气体流量控制器(9)的管路与所述曝气器(15)连接。
6.根据权利要求1至3任一项所述的污水厂在线水质毒性监测系统，其特征在于，所述反应器(1)的进水管通过设有排水阀(13)的管路与该反应器(1)的排水管连接。
7.根据权利要求1至3任一项所述的污水厂在线水质毒性监测系统，其特征在于，所述反应器(1)的右侧反应空间内设置的生物载体采用聚氨酯生物载体。
8.根据权利要求7所述的污水厂在线水质毒性监测系统，其特征在于，所述生物载体的尺寸为：2cm×2cm×2cm。
说明书
一种污水厂在线水质毒性监测系统
技术领域
本发明涉及污水处理领域，尤其涉及一种污水厂在线水质毒性监测系统。
背景技术
污水处理厂因为要收集并处理各种各样的废水，更容易遭受有毒废水的冲击。工业废水中有毒有害污染物种类多、含量高、危害大。当含有毒性的废水进入采用活性污泥法的污水处理厂时，会对活性污泥中的微生物产生抑制和毒害作用，可能会导致微生物群落的不利转变，抑制活性污泥的生物活性，降低微生物的处理效率，破坏污水处理厂的正常运行，最终导致污水处理厂的出水水质不达标。有毒废水甚至会使污水处理厂的微生物完全失去活性。
因此，对于处理工业废水的污水处理厂，由于进水存在极大的不确定性，迫切要求对进水毒性进行实时监测，有必要建立进水毒性预警系统。对于只处理生活污水的污水处理厂，其对进水毒性的监测要求可能并不高，但也不能排除含有毒性的废水进入污水处理厂，所以也需要监测进水毒性，当进水中含有对活性污泥抑制的物质存在超过毒性警戒线时发出警报，避免毒性物质的进入对整个污水处理系统产生严重影响。
目前，测定污水进水毒性特征的方法主要有两大类：物理化学分析方法和生物学分析方法。物理化学分析方法是传统的毒性检测方法，主要是对有毒污染中主要成分进行定量分析，能够准确了解某种毒性物质成分的含量。生物学分析方法作为毒性检测方法，是利用对环境污染或毒性敏感的生物体产生的反应，实现对环境质量的评价，可分为两大类：水生动植物毒性检测方法和微生物毒性检测方法。生物毒性检测法能够快速反映各种毒性物质对环境产生的综合影响，是对环境毒性综合性指标的一种快速检测方法。微生物活性会受到毒性物质的抑制而下降，表现为呼吸受到抑制。
传统的开放式呼吸速率测量方法一般都是采用间歇测量方式，是在开放式反应器中直接加入活性污泥进行呼吸速率的测量，测量时再加入适当的水样。要求反应器具有进、排泥功能和搅拌功能，测量设备比较复杂。如中国专利CN102980983B公开了一种污水生物毒性在线监测分析仪及监测系统，采用的是由污水预处理器和主生化反应器构成的湿式生化反应系统实现的监测，但由于所需设备较多，有两个反应器，有泥路系统，使得湿式生化反应系统复杂，维护也较复杂。
发明内容
基于现有技术所存在的问题，本发明的目的是提供一种污水厂在线水质毒性监测系统，能解决现有开放式呼吸速率测量的系统，需要两个反应器，存在结构复杂，维护也较复杂的问题。
本发明的目的是通过以下技术方案实现的：
本发明实施方式提供一种污水厂在线水质毒性监测系统，包括：
反应器、曝气装置、污水供给装置、加药装置、采集处理控制装置和反清洗装置;其中，
所述反应器内竖向分隔为右侧反应空间和左侧监测空间，所述右侧反应空间经上部与所述左侧监测空间连通，所述右侧反应空间内设有生物载体和曝气装置;所述反应器(1) 的底部设置进水管，所述进水管与所述右侧反应空间连通;所述左侧监测空间的反应器侧壁上连接有出水管;
所述污水供给装置与所述反应器的进水管连接;
所述加药装置与所述反应器的进水管连接;
所述采集处理控制装置与所述反应器左侧监测空间内设置的DO传感器电气连接，能经 DO传感器进行监测数据的采集并处理，得到OUR数据;
所述反清洗装置与所述污水供给装置连接。
由上述本发明提供的技术方案可以看出，本发明实施例提供的污水厂在线水质毒性监测系统，其有益效果为：
采用单一的反应器且不需要泥路系统，使得系统结构更简单;由于设有进、出水管的反应器为开放式反应器，同样进水条件下，反应器内设置的载体与悬浮相生物群落结构存在相似性;由于在反应器内竖向分隔为右侧反应空间和左侧监测空间，右侧反应空间为设置的载体与污水的混合空间，载体的生物量比较稳定，易于就地培养，也易于控制生物量;由于反应器内设置载体，可以在没有活性污泥的管网泵站开展监测;由于采用较大的单位体积生物量，可以减少反应器的容积;不需要搅拌功能，通过曝气的搅拌即可;不需要进泥功能，设备相对简单，便于维护;采样周期短，可实现连续监测，成本低廉;与采集处理控制装置连接的DO传感器设置在左侧监测空间，与进行生化反应的右侧反应空间隔离，防止了曝气装置的曝气气泡淤在DO传感器底部，能保证监测数据的真实性。（发明人郭京京;刘杰;林甲;许雪乔;李天宇）
