申请日2020.01.19
公开(公告)日2020.05.12
IPC分类号C02F3/02; C02F3/32
摘要
本实用新型公开了一种水生态治理设备，包括设备本体，所述设备本体包括收集室和处理室，所述处理室内从上至下依次分为种植区、滤料区和集水区，所述种植区设有连通所述滤料区的通孔，所述种植区内装有第一填料，所述第一填料上种植有水生植物，所述水生植物下方设有原水进水管，所述滤料区底部填有第二填料，上部为空腔，所述空腔通过反冲洗排水管和所述收集室连通，所述第二填料的底部设有曝气管，所述曝气管和曝气装置连通，所述集水区设有出水口。本实用新型在于提供一种水生态治理设备，提高防堵效果，提高水治理效果。
权利要求书
1.一种水生态治理设备，其特征在于，包括设备本体，所述设备本体包括收集室和处理室，所述处理室内从上至下依次分为种植区、滤料区和集水区，所述种植区设有连通所述滤料区的通孔，所述种植区内装有第一填料，所述第一填料上种植有水生植物层，所述水生植物层下方设有原水进水管，所述滤料区底部填有第二填料，上部为空腔，所述空腔通过反冲洗排水管和所述收集室连通，所述第二填料的底部设有曝气管，所述曝气管和曝气装置连通，所述集水区设有出水口。
2.根据权利要求1所述的一种水生态治理设备，其特征在于，所述设备本体上方罩有太阳能温室。
3.根据权利要求1所述的一种水生态治理设备，其特征在于，所述处理室的数量为至少两个，不同所述处理室通过隔板相互隔开。
4.根据权利要求1所述的一种水生态治理设备，其特征在于，所述曝气管包括曝气主管和曝气支管，所述曝气主管和曝气装置连通，所述曝气支管分别和所述曝气主管连通。
5.根据权利要求1所述的一种水生态治理设备，其特征在于，所述集水区通过回流管连通所述种植区，所述回流管设有回流水动力机构。
6.根据权利要求5所述的一种水生态治理设备，其特征在于，所述回流管包括回流水布水主管、回流水布水支管、回流水立管和回流水出水管，所述回流水布水主管、回流水立管和回流水出水管依次连通，所述回流水布水主管连接有若干所述回流水布水支管，所述回流水布水支管和回流水出水管的管壁设有若干穿孔。
7.根据权利要求1所述的一种水生态治理设备，其特征在于，所述原水进水管包括第一原水布水主管和第二原水布水主管，所述第一原水布水主管和第二原水布水主管末端相互连通，所述第一原水布水主管和第二原水布水主管分别设有原水布水支管，所述原水布水支管的管壁设有若干穿孔。
8.根据权利要求1所述的一种水生态治理设备，其特征在于，所述收集室上部设有排水口，下部设有污泥排放管。
9.根据权利要求1所述的一种水生态治理设备，其特征在于，所述反冲洗排水管的管壁设有若干的穿孔，所述反冲洗排水管固定在空腔内，且末端连通所述收集室。
10.根据权利要求1所述的一种水生态治理设备，其特征在于，所述出水口连接有出水管，所述出水管固定在集水区内，所述出水管的管壁设有若干的穿孔。
说明书
一种水生态治理设备
技术领域
本实用新型涉及水处理技术领域，特别涉及一种水生态治理设备。
背景技术
现有的水生态治理设施多以人工湿地的形式呈现，其中人工湿地结构形式多为钢筋混凝土或砖砌结构。钢筋混凝土或砖砌结构的缺点在于设备化程度较低、滤料是静态的，利用重型滤料(砂、石等)作为滤料不便于后期运维，长期运行易阻塞造成处理能力降低。
发明内容
针对上述现有技术，本实用新型在于提供一种水生态治理设备，提高防堵效果，提高水治理效果。
本发明的技术方案是这样实现的：

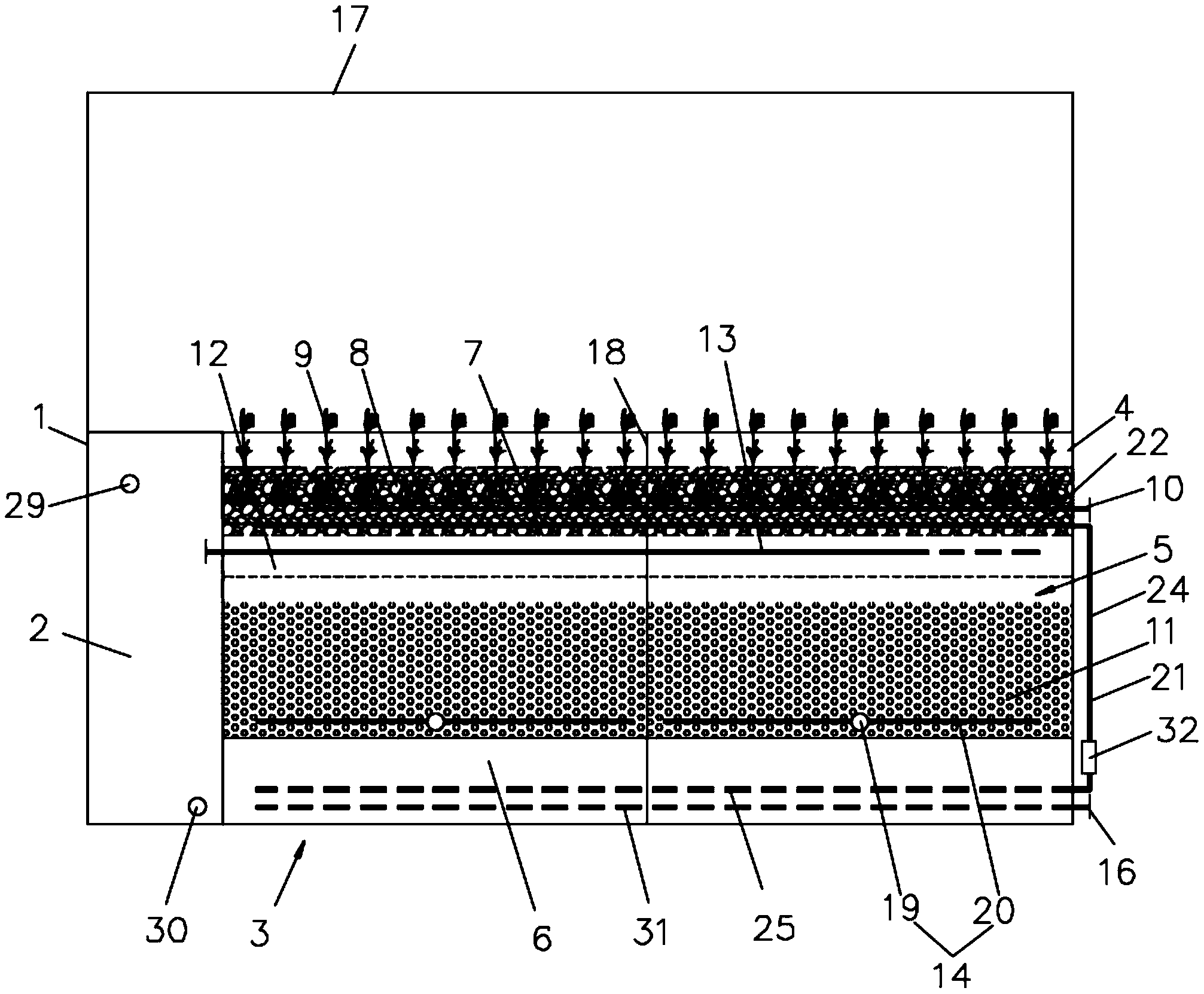

一种水生态治理设备，包括设备本体，所述设备本体包括收集室和处理室，所述处理室内从上至下依次分为种植区、滤料区和集水区，所述种植区设有连通所述滤料区的通孔，所述种植区内装有第一填料，所述第一填料上种植有水生植物层，所述水生植物层下方设有原水进水管，所述滤料区底部填有第二填料，上部为空腔，所述空腔通过反冲洗排水管和所述收集室连通，所述第二填料的底部设有曝气管，所述曝气管和曝气装置连通，所述集水区设有出水口。
进一步的，所述设备本体上方罩有太阳能温室。
进一步的，所述处理室的数量为至少两个，不同所述处理室通过隔板相互隔开。
进一步的，所述曝气管包括曝气主管和曝气支管，所述曝气主管和曝气装置连通，所述曝气支管分别和所述曝气主管连通。
进一步的，所述集水区通过回流管连通所述种植区，所述回流管设有回流水动力机构。
进一步的，所述回流管包括回流水布水主管、回流水布水支管、回流水立管和回流水出水管，所述回流水布水主管、回流水立管和回流水出水管依次连通，所述回流水布水主管连接有若干所述回流水布水支管，所述回流水布水支管和回流水出水管的管壁设有若干穿孔。
进一步的，所述原水进水管包括第一原水布水主管和第二原水布水主管，所述第一原水布水主管和第二原水布水主管末端相互连通，所述第一原水布水主管和第二原水布水主管分别设有原水布水支管，所述原水布水支管的管壁设有若干穿孔。
进一步的，所述收集室上部设有排水口，下部设有污泥排放管。
进一步的，所述反冲洗排水管的管壁设有若干的穿孔，所述反冲洗排水管固定在空腔内，且末端连通所述收集室。
进一步的，所述出水口连接有出水管，所述出水管固定在集水区内，所述出水管的管壁设有若干的穿孔。
本实用新型的有益效果在于：处理室内从上至下依次分为种植区、滤料区和集水区，种植区的底部和滤料区是连通的，在种植区内装有第一填料，所述第一填料上种植有水生植物，可以利用水生植物、水生植物根系及滤料上附着的微生物对水进行净化。滤料区的底部填有第二填料，第二填料未将滤料区填满，在第一填料与第二填料之间留有一定空间的空腔。曝气装置工作时向曝气管供气，曝气管出气对滤料区进行曝气供氧或反冲洗，反冲洗时第二填料之间进行碰撞摩擦，并将第二填料截流的悬浮物和脱落的生物膜排出，进入到上方的空腔内。空腔通过反冲洗排水管和所述收集室连通，进入空腔的悬浮物和脱落的生物膜等从反冲洗排水管排到收集室中，促进滤料上生物膜更新并避免处理室堵塞，提高水生态治理效果。（发明人刘意成;王以知;傅双育;魏敬虎;黄健）
