申请日2020.03.09
公开(公告)日2020.06.05
IPC分类号E03F5/02; E03F5/04
摘要
本发明涉及一种智能截污检查井，属于市政排水技术领域。本发明在截流井中设置雨水传感器，可活动截污电动闸门和溢流电动闸门，来控制截流井的开闭，从而控制截流程度，保证污水不外流，干净雨水不被收集;极端大流量污水的排放也可控制污水不被溢流出去，对水体的保护多一道屏障;本发明的智能截污井允许有一定的施工误差，解决由于施工不精确导致的污水截流程度难控制的问题;本发明的智能截污井可收集初期被污染的雨水，而初雨过后干净的雨水又可进入水体，不进入排污系统。
权利要求书

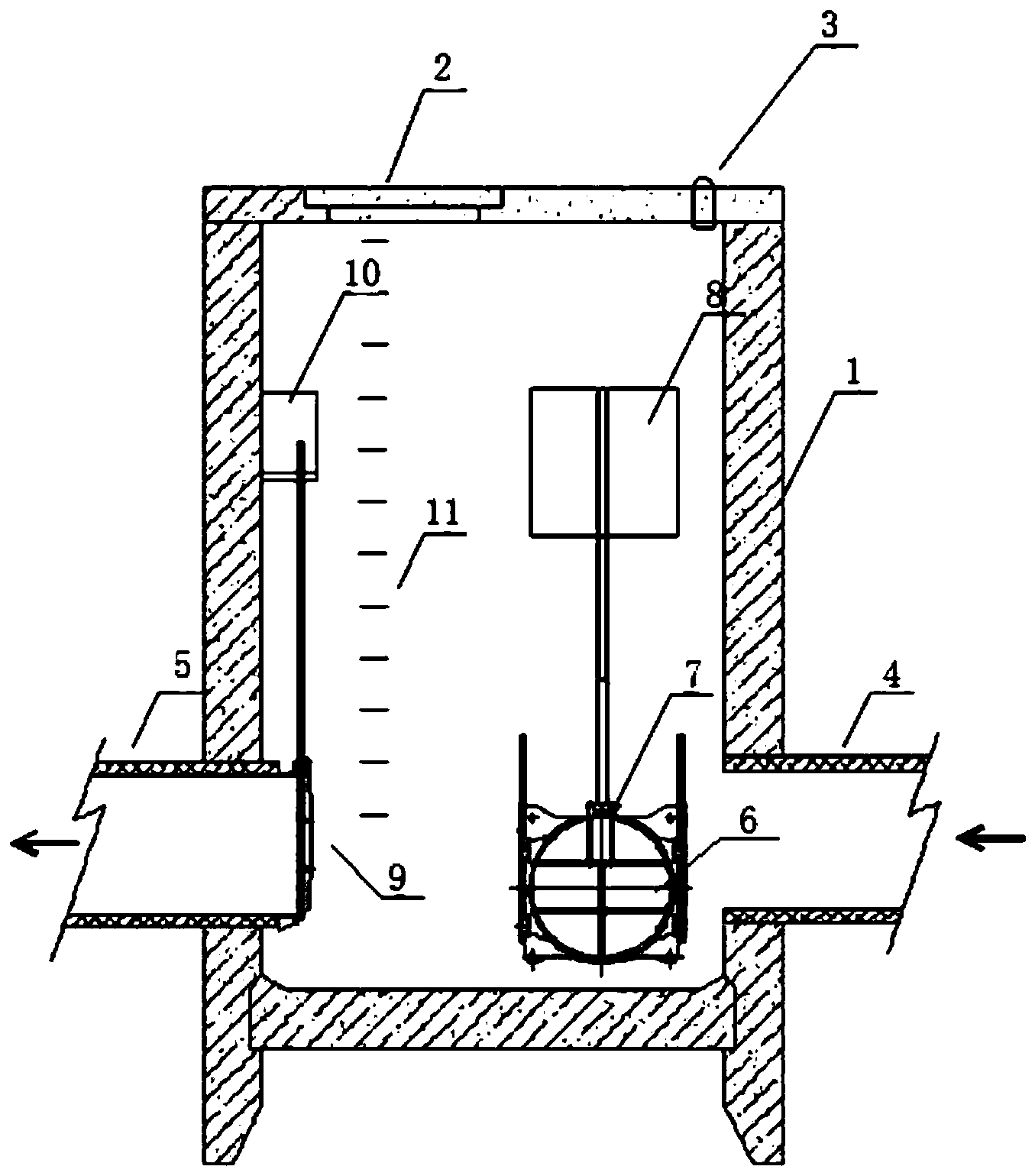

1.一种智能截污检查井，其特征在于，所述智能截污检查井包括井体和设置在所述井体上部的检查口，所述井体上部设置有雨水传感器，所述井体两侧设置有进水管和出水管，所述进水管和出水管之间设置有排污口，所述排污口的开口处设置有截污电动闸门，所述截污电动闸门与第一电动闸门控制器相连，所述排污口的高度低于所述出水管的高度。
2.如权利要求1所述的智能截污检查井，其特征在于，所述出水管的开口处设置有溢流电动闸门，所述溢流电动闸门与第二电动闸门控制器相连，所述第二电动闸门控制器固定于井体靠近出水管一侧的侧壁上。
3.如权利要求1所述的智能截污检查井，其特征在于，所述排污口倾斜设置，与埋设在排污口下方的排污系统连接。
4.如权利要求1所述的智能截污检查井，其特征在于，所述进水管倾斜设置，且靠近所述井体的一端较低。
5.如权利要求1所述的智能截污检查井，其特征在于，所述出水管倾斜设置，且靠近所述井体的一端较高。
6.如权利要求1所述的智能截污检查井，其特征在于，所述井体内设置有不锈钢爬梯。
7.如权利要求6所述的智能截污检查井，其特征在于，所述不锈钢爬梯设置于检查口下方。
8.如权利要求1所述的智能截污检查井，其特征在于，所述雨水传感器为液位传感器。
9.如权利要求8所述的智能截污检查井，其特征在于，所述液位传感器采用超声波液位仪。
10.如权利要求1所述的智能截污检查井，其特征在于，所述第一电动闸门控制器采用不锈钢支架固定于截污电动闸门上方的侧壁上，所述第一电动闸门控制器具有ip54防水等级。
说明书
一种智能截污检查井
技术领域
本发明涉及一种智能截污检查井，属于市政排水技术领域。
背景技术
在当前国内大部分建成区，市政排水系统只有一套排水管，没有实行雨污分流。在新旧结合地区，新区采用雨污分流，但最终又汇入了雨污合流的主管内。老城区地下排水系统复杂、混乱且人流房屋密集，彻底进行雨污分流改造规模之大，时间之长，资金之大，在当前阶段并不满足现阶段我们国家对环境治理的迫切需求。现有的管网末端截流井类型有：截流槽式、溢流堰式、槽堰结合式。截流槽式、溢流堰式、槽堰结合式具有一定的污水截流能力，同时能溢流通过雨水。现状截流井均是通过合流管与截流管的标高关系，用水力条件来达到截流部分污水的功能。
当前的截流井技术采用水力条件，利用截流井与合流管的标高关系实现污水截流，一次建设完成。截流井无法依据实际水量、水质情况进行水的截流，好坏照收。这种需要严格控制前后标高关系来达到污水截流量的污水截流井，常常由于施工标高控制精度不够，而导致最终截流效果的打折扣。标高控制差一厘米，前后水力条件就差十厘米。在下雨天时，当前的截流井会将干净的雨水也收集进入污水站处理，浪费污水站处理效能。极端大流量污水的排放可能导致污水越过截流井污染水体，导致环境污染。
发明内容
本发明的目的在于克服上述现有技术的不足之处而提供一种智能截污检查井，该智能截污井既能完成污水收集又不影响雨水的排放。
为实现上述目的，本发明采取的技术方案为：一种智能截污检查井，所述智能截污检查井包括井体和设置在所述井体上部的检查口，所述井体上部设置有雨水传感器，所述井体两侧设置有进水管和出水管，所述进水管和出水管之间设置有排污口，所述排污口的开口处设置有截污电动闸门，所述截污电动闸门与第一电动闸门控制器相连，所述排污口的高度低于所述出水管的高度。
作为本发明所述智能截污检查井的优选实施方式，所述出水管的开口处设置有溢流电动闸门，所述溢流电动闸门与第二电动闸门控制器相连，所述第二电动闸门控制器固定于井体靠近出水管一侧的侧壁上。
作为本发明所述智能截污检查井的优选实施方式，所述排污口倾斜设置，与埋设在排污口下方的排污系统连接。这样设置后，初期雨水能够在自重的作用下流入排污系统。
作为本发明所述智能截污检查井的优选实施方式，所述进水管倾斜设置，且靠近所述井体的一端较低。进水管倾斜埋设在地下，使得雨水能够依靠自身重力流入到井体内。
作为本发明所述智能截污检查井的优选实施方式，所述出水管倾斜设置，且靠近所述井体的一端较高。出水管倾斜埋设在地下，使得雨水能够依靠自身重力流入河道。
作为本发明所述智能截污检查井的优选实施方式，所述井体内设置有不锈钢爬梯。
作为本发明所述智能截污检查井的优选实施方式，所述不锈钢爬梯设置于检查口下方。
作为本发明所述智能截污检查井的优选实施方式，所述雨水传感器为液位传感器。
作为本发明所述智能截污检查井的优选实施方式，所述液位传感器采用超声波液位仪。
作为本发明所述智能截污检查井的优选实施方式，所述第一电动闸门控制器采用不锈钢支架固定于截污电动闸门上方的侧壁上，所述第一电动闸门控制器具有ip54防水等级。
本发明的智能截污检查井在旱季时，雨水传感器未感应到降雨，第二电动闸门控制器控制溢流电动闸门关闭，第一电动闸门控制器控制截污电动闸门开启，进水管的流水均为污水，由排污口进入排污系统;在雨季时，雨水传感器感应到降雨在地面雨水≥2mm时，发送指令到第一电动闸门控制器和第二电动闸门控制器，关闭截污电动闸门，打开溢流电动闸门，保证初雨过后干净的雨水不进入排污口，直接从出水管排出。
与现有技术相比，本发明的有益效果为：本发明在截流井中设置雨水传感器，可活动截污电动闸门和溢流电动闸门，来控制截流井的开闭，从而控制截流程度，保证污水不外流，干净雨水不被收集;极端大流量污水的排放也可控制污水不被溢流出去，对水体的保护多一道屏障;本发明的智能截污井允许有一定的施工误差，解决由于施工不精确导致的污水截流程度难控制的问题;本发明的智能截污井可收集初期被污染的雨水，而初雨过后干净的雨水又可进入水体，不进入排污系统。（发明人邹文明;徐鑫;雒怀庆;黄睦凯;姚坚宣;谢溢明;赵晓东;袁兆黎;李锦荣;李俊锋;王晓艳;杨金运;黄逸龙;黄明）
