申请日20200302
公开(公告)日20200616
IPC分类号C02F11/00; C02F11/14; C02F11/13; C02F11/121
摘要

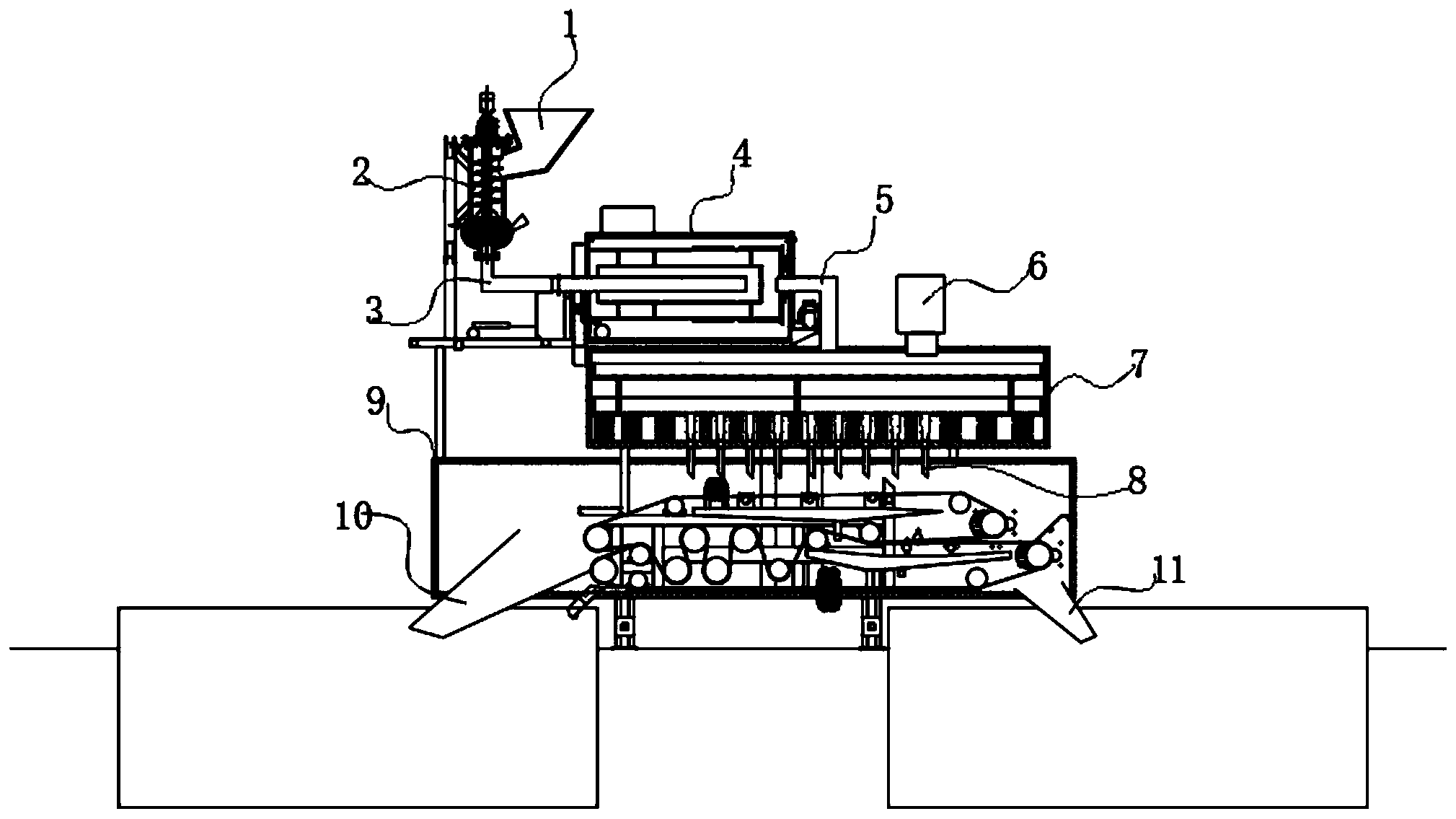

本发明公开了一种利用辐照技术处理处置污泥的装备，包括增压仓、烘干仓、辐照室以及分离室，所述增压仓采用嵌入管与烘干仓相连通，以便为烘干仓连续提供污泥，所述烘干仓采用连接管与辐照室相连通，以便为辐照室提供含水量符合标准的污泥，所述辐照室的上方固定嵌入有电子加速器，所述辐照室的下方布置有多个限速管，且通过限速管能够将其中的污泥持续送至分离室中，进行进一步的固液分离，本装置中在增压仓中设置有螺旋推进轴以及泵齿，从而实现多级增压，保证污泥能够持续向烘干仓中输出;另外在辐照室中设置的污泥盘、暂存盘以及限速管还能够增加污泥在辐照室中的停滞时间，也就是提高了电子辐照的时间，从而促使污泥活化。
权利要求书
1.一种利用辐照技术处理处置污泥的装备，包括增压仓、烘干仓、辐照室以及分离室，其特征在于，所述增压仓采用嵌入管与烘干仓相连通，以便为烘干仓连续提供污泥，所述烘干仓采用连接管与辐照室相连通，以便为辐照室提供含水量符合标准的污泥，所述辐照室的上方固定嵌入有电子加速器，所述辐照室的下方布置有多个限速管，且通过限速管能够将其中的污泥持续送至分离室中，进行进一步的固液分离。
2.根据权利要求1所述的一种利用辐照技术处理处置污泥的装备，其特征在于，所述增压仓包括仓体一和仓体二，所述仓体一为圆管状，其顶部采用法兰连接有轴承座，所述轴承座中采用轴承转动连接有螺旋推进轴，所述螺旋推进轴由电机驱动转动，所述螺旋推进轴包括转轴以及螺旋布置在转轴上的推进盘，以便在螺旋推进轴转动时，能够将其中的污泥从上向下增压推进;所述仓体二为空腔圆柱状，所述仓体二的顶部贯通且垂直连接在所述仓体一的下方，所述仓体二的下方贯通连接有嵌入管，所述仓体二的内壁上贴附有防护罩，所述仓体二中还对称转动设置有两组泵齿，两组所述泵齿为相互啮合设置，且其中一个泵齿由外部电机进行驱动转动。
3.根据权利要求2所述的一种利用辐照技术处理处置污泥的装备，其特征在于，左侧的泵齿以逆时针方向转动，右侧的泵齿以顺时针方向转动，以便将污泥进行进一步增压从而送至烘干仓中;所述仓体二中部偏上位置还对称嵌入有进风管，所述进风管为倾斜设置，且其靠近仓体二的一端低于其远离仓体二的一端，所述进风管还与外部干燥高温气体供给设备相连。
4.根据权利要求2所述的一种利用辐照技术处理处置污泥的装备，其特征在于，所述仓体一上还连通设置有进料仓。
5.根据权利要求1所述的一种利用辐照技术处理处置污泥的装备，其特征在于，所述烘干仓中设置有限位桶一和限位桶二，所述限位桶一采用支架同轴且同开口的设置在所述限位桶二的内部，所述限位桶二设有开口的一侧固定在烘干仓的左侧板上，所述嵌入管固定嵌入烘干仓且伸入限位桶一中，从而使得其中的污泥能够以S型的路线运动，所述限位桶二远离其开口一侧固定嵌入有连接管，所述连接管的另一端与辐照室固定连通。
6.根据权利要求5所述的一种利用辐照技术处理处置污泥的装备，其特征在于，所述烘干仓的底部固定有排水管;所述限位桶二的表面均匀布有通孔，且所述限位桶二的外圆周上贴附有滤布。
7.根据权利要求5所述的一种利用辐照技术处理处置污泥的装备，其特征在于，所述辐照室中还设置有污泥盘、暂存盘以及震荡弹簧，其中所述暂存盘采用多组震荡弹簧上下震荡的设置在辐照室的内部，所述暂存盘上采用支杆固定有污泥盘，所述污泥盘的底部均匀布置有通孔;所述暂存盘的底部采用多个弹性伸缩管与限速管固定相连，所述限速管固定在辐照室的底部，且固定嵌入在分离室中。
8.根据权利要求7所述的一种利用辐照技术处理处置污泥的装备，其特征在于，所述分离室中转动设置有主动辊一、从动辊一、多个调节辊一、主动辊二、从动辊二以及多个调节辊二，其中所述主动辊一和主动辊二均分别由外部电机组件驱动转动，所述主动辊一、从动辊一以及多个调节辊一共同支撑传动连接有下滤布，且其能够驱动下滤布做逆时针转动，所述主动辊二、从动辊二以及调节辊二共同支撑传动连接有上滤布，且其能够驱动上滤布做顺时针转动。
9.根据权利要求8所述的一种利用辐照技术处理处置污泥的装备，其特征在于，所述调节辊一和调节辊二的数量均为三个，且所述调节辊一和调节辊二为依次上下交错排布，且从左向右，调节辊一与相邻的调节辊二的横向距离依次增大。
10.根据权利要求8所述的一种利用辐照技术处理处置污泥的装备，其特征在于，所述分离室中还设置有污泥排管和污水排管，所述污水排管嵌入连通在分离室的底部，且所述污水排管的另一端与外部污水存储罐相连通，所述污泥排管靠近从动辊一的一端与下滤布相抵靠，所述污泥排管的另一端与外部污泥处理罐相连通。
说明书
一种利用辐照技术处理处置污泥的装备
技术领域
本发明具体涉及污泥处理技术领域，具体是一种利用辐照技术处理处置污泥的装备。
背景技术
在工业生产的过程中，常常会产生污泥和污水等废弃物，根据相关行业规定，需要将其治理达到排放标准才能够进行排放，处理污水的技术已经较为成熟，而对于污泥的处理则稍有薄弱部分，较为合理的处理污泥的方法，包括先对其进行固液分离，然后再进行进一步处理。
另外据调查分析，而目前用电子束辐照污泥和污水逐渐成为一种趋势，其不需要投入较大的成本，便能够获得不错的效果，然而在辐照前需要对污泥进行脱水，使其含水量合格才能使得辐照效果较佳。
因此，本领域技术人员提供了一种利用辐照技术处理处置污泥的装备，以解决上述背景技术中提出的问题。
发明内容
为实现上述目的，本发明提供如下技术方案：一种利用辐照技术处理处置污泥的装备，包括增压仓、烘干仓、辐照室以及分离室，其特征在于，所述增压仓采用嵌入管与烘干仓相连通，以便为烘干仓连续提供污泥，所述烘干仓采用连接管与辐照室相连通，以便为辐照室提供含水量符合标准的污泥，所述辐照室的上方固定嵌入有电子加速器，所述辐照室的下方布置有多个限速管，且通过限速管能够将其中的污泥持续送至分离室中，进行进一步的固液分离。
进一步，作为优选，所述增压仓包括仓体一和仓体二，所述仓体一为圆管状，其顶部采用法兰连接有轴承座，所述轴承座中采用轴承转动连接有螺旋推进轴，所述螺旋推进轴由电机驱动转动，所述螺旋推进轴包括转轴以及螺旋布置在转轴上的推进盘，以便在螺旋推进轴转动时，能够将其中的污泥从上向下增压推进;所述仓体二为空腔圆柱状，所述仓体二的顶部贯通且垂直连接在所述仓体一的下方，所述仓体二的下方贯通连接有嵌入管，所述仓体二的内壁上贴附有防护罩，所述仓体二中还对称转动设置有两组泵齿，两组所述泵齿为相互啮合设置，且其中一个泵齿由外部电机进行驱动转动。
进一步，作为优选，左侧的泵齿以逆时针方向转动，右侧的泵齿以顺时针方向转动，以便将污泥进行进一步增压从而送至烘干仓中;所述仓体二中部偏上位置还对称嵌入有进风管，所述进风管为倾斜设置，且其靠近仓体二的一端低于其远离仓体二的一端，所述进风管还与外部干燥高温气体供给设备相连。
进一步，作为优选，所述仓体一上还连通设置有进料仓。
进一步，作为优选，所述烘干仓中设置有限位桶一和限位桶二，所述限位桶一采用支架同轴且同开口的设置在所述限位桶二的内部，所述限位桶二设有开口的一侧固定在烘干仓的左侧板上，所述嵌入管固定嵌入烘干仓且伸入限位桶一中，从而使得其中的污泥能够以S型的路线运动，所述限位桶二远离其开口一侧固定嵌入有连接管，所述连接管的另一端与辐照室固定连通。
进一步，作为优选，所述烘干仓的底部固定有排水管;所述限位桶二的表面均匀布有通孔，且所述限位桶二的外圆周上贴附有滤布。
进一步，作为优选，所述辐照室中还设置有污泥盘、暂存盘以及震荡弹簧，其中所述暂存盘采用多组震荡弹簧上下震荡的设置在辐照室的内部，所述暂存盘上采用支杆固定有污泥盘，所述污泥盘的底部均匀布置有通孔;所述暂存盘的底部采用多个弹性伸缩管与限速管固定相连，所述限速管固定在辐照室的底部，且固定嵌入在分离室中。
进一步，作为优选，所述分离室中转动设置有主动辊一、从动辊一、多个调节辊一、主动辊二、从动辊二以及多个调节辊二，其中所述主动辊一和主动辊二均分别由外部电机组件驱动转动，所述主动辊一、从动辊一以及多个调节辊一共同支撑传动连接有下滤布，且其能够驱动下滤布做逆时针转动，所述主动辊二、从动辊二以及调节辊二共同支撑传动连接有上滤布，且其能够驱动上滤布做顺时针转动。
进一步，作为优选，所述调节辊一和调节辊二的数量均为三个，且所述调节辊一和调节辊二为依次上下交错排布，且从左向右，调节辊一与相邻的调节辊二的横向距离依次增大。
进一步，作为优选，所述分离室中还设置有污泥排管和污水排管，所述污水排管嵌入连通在分离室的底部，且所述污水排管的另一端与外部污水存储罐相连通，所述污泥排管靠近从动辊一的一端与下滤布相抵靠，所述污泥排管的另一端与外部污泥处理罐相连通。
与现有技术相比，本发明的有益效果是：
1.本装置中在增压仓中设置有螺旋推进轴以及泵齿，从而实现多级增压，保证污泥能够持续向烘干仓中输出，且螺旋推进轴和泵齿均附带搅拌功能，因此在前期调节污泥PH值时，可直接从进料仓中投入药水，使得药水充分与污泥混合;
2.本装置中设置的烘干仓在整体长度未变的情况下，延长了污泥移动的长度，使得污泥能够有足够的时间和空间实现一定幅度脱水，以便为辐照室提供含水量符合标准的污泥;
3.在辐照室中，污泥的掉落能够引起震荡弹簧能够为其提供缓冲震荡，且暂存盘的上下移动能够带动弹性伸缩管进行伸缩，而弹性伸缩管的伸缩能够使得其中的污泥蠕动，防止污泥堆积，另外限速管能够限制污泥下流的速度，并且防止上滤布上的污泥分布不均匀，造成滤布运动卡塞;另外设置的污泥盘、暂存盘以及限速管还能够增加污泥在辐照室中的停滞时间，也就是提高了电子辐照的时间，从而促使污泥活化。（发明人张茜）
