申请日20200629
公开(公告)日20200904
IPC分类号B01D53/84; B01D53/52
摘要
本发明公开了一种工业废水臭气处理系统及工艺，系统包括预处理器和生物除臭器，预处理器的废气出口连接生物除臭器的废气进口;预处理器由下至上依次设置填料层、第一喷淋层，第一喷淋层的液体进口连接液体源;生物除臭器包括预处理室和有机深度处理室，预处理室底部和有机深度处理室底部连通，生物除臭器的废气进口设置在预处理室的上部侧壁，生物除臭器的废气出口设置在有机深度处理室的上部侧壁，预处理室由下至上依次包括生物预处理滤层和第二喷淋层，有机深度处理室由下至上依次包括生物有机深度处理层和第三喷淋层，第二喷淋层的液体进口和第三喷淋层的液体进口均连接液体源;所述液体源为营养液源和/或清水源。
权利要求书
1.一种工业废水臭气处理系统，其特征是，包括预处理器和生物除臭器，预处理器的废气出口连接生物除臭器的废气进口;
所述预处理器由下至上依次设置填料层、第一喷淋层，预处理器的废气进口位于填料层下方，预处理器的废气出口位于预处理器的顶部，第一喷淋层的液体进口连接营养液源;
所述生物除臭器包括预处理室和有机深度处理室，预处理室底部和有机深度处理室底部连通，生物除臭器的废气进口设置在预处理室的上部侧壁，生物除臭器的废气出口设置在有机深度处理室的上部侧壁，预处理室由下至上依次包括生物预处理滤层和第二喷淋层，有机深度处理室由下至上依次包括生物有机深度处理层和第三喷淋层，生物有机深度处理层的上层为生物层，生物有机深度处理层的下层为载体层，第二喷淋层的液体进口和第三喷淋层的液体进口均连接营养液源。
2.如权利要求1所述的工业废水臭气处理系统，其特征是，预处理器第一喷淋层的上方设置脱水装置。
3.如权利要求1所述的工业废水臭气处理系统，其特征是，包括预处理循环水箱，预处理循环水箱内设置第一过滤器，预处理水箱的出水口连接第一喷淋层的进口，预处理循环水箱的进口连接液体源。
4.如权利要求1所述的工业废水臭气处理系统，其特征是，包括生物除臭循环水箱，生物除臭循环水箱内设置第二过滤器，生物除臭循环水箱的出水口连接第二喷淋层的液体进口和第三喷淋层的液体进口，生物除臭循环水箱的进口连接液体源。
5.如权利要求1所述的工业废水臭气处理系统，其特征是，包括风机，风机的进口连接预处理器的废气出口，风机的出口连接生物除臭器的进口。
6.如权利要求1所述的工业废水臭气处理系统，其特征是，预处理器填料层的填料为直径为50～100mm的鲍尔环。
7.如权利要求1所述的工业废水臭气处理系统，其特征是，第二喷淋层的喷淋设备与第三喷淋层的喷淋设备串联，第二喷淋层的液体进口连接液体源。
8.如权利要求1所述的工业废水臭气处理系统，其特征是，生物除臭器由下向上分为支撑区和处理区，隔板将处理区分隔成预处理室和有机深度处理室，预处理室与支撑区连通，有机深度处理室与支撑区连通。
9.一种工业废水臭气处理工艺，其特征是，提供权利要求1～8任一所述的工业废水臭气处理系统，液体与废气进入预处理器逆向混合预处理，预处理后的废气进入生物除臭器，在预处理室中，预处理后的废气与液体同向混合，进行氧化还原反应，反应后的废气进入机深度处理室与液体进行逆向接触并进行生物处理，将生物处理后的废气排放;所述液体为清水和/或营养液。
10.如权利要求9所述的工业废水臭气处理工艺，其特征是，预处理器中废气与液体的体积比为3～10m3:1～10L;
或，生物除臭器中进气量与进液量的体积比为8～15m3:1L。
说明书
一种工业废水臭气处理系统及工艺
技术领域
本发明涉及一种工业废水臭气处理系统及工艺。
背景技术
公开该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不必然被视为承认或以任何形式暗示该信息构成已经成为本领域一般技术人员所公知的现有技术。
近几年，工业厂区恶臭污染的日益严重。工业厂区产生的工业废水由工业废水环保站收集处理，工业废水收集处理后会产生大量废气，典型的特点是成分复杂、浓度不一，其中典型的目标污染物包括挥发性COD、硫化氢。如何保证低耗无污染的前提下稳定达标，是目前急需解决的问题。目前，国内外治理恶臭废气所采用的方法主要有吸收、吸附、催化燃烧和化学氧化等方法。然而，经过发明人研究发现，这些传统的物理化学方法存在能耗高、工艺复杂、易产生二次污染物等问题。
发明内容
为了解决现有技术的不足，本发明的目的是提供一种工业废水臭气处理系统及工艺，能够处理成分复杂的废气，能耗较低，避免产生二次污染。
为了实现上述目的，本发明的技术方案为：

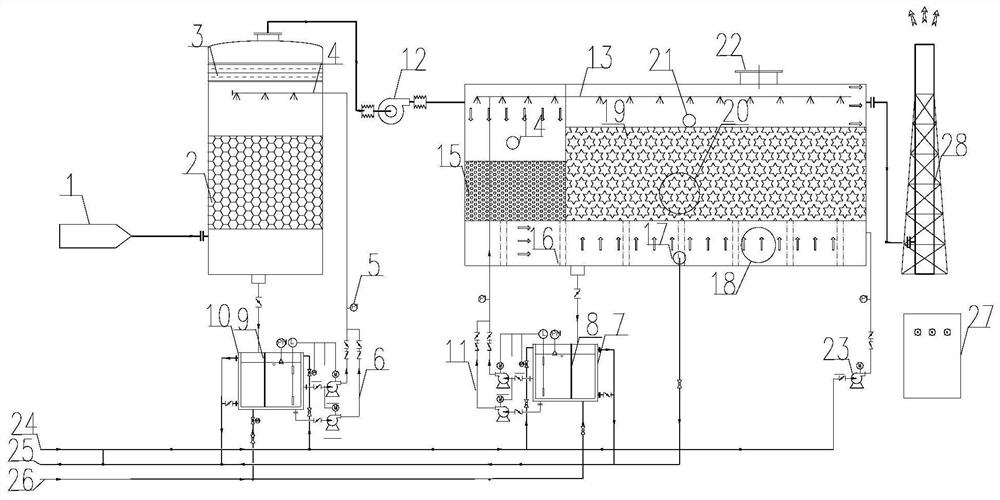

一方面，一种工业废水臭气处理系统，包括预处理器和生物除臭器，预处理器的废气出口连接生物除臭器的废气进口;
所述预处理器由下至上依次设置填料层、第一喷淋层，预处理器的废气进口位于填料层下方，预处理器的废气出口位于预处理器的顶部，第一喷淋层的液体进口连接液体源;
所述生物除臭器包括预处理室和有机深度处理室，预处理室底部和有机深度处理室底部连通，生物除臭器的废气进口设置在预处理室的上部侧壁，生物除臭器的废气出口设置在有机深度处理室的上部侧壁，预处理室由下至上依次包括生物预处理滤层和第二喷淋层，有机深度处理室由下至上依次包括生物有机深度处理层和第三喷淋层，生物有机深度处理层的上层为生物层，有机深度处理层的下层为载体层，第二喷淋层的液体进口和第三喷淋层的液体进口均连接液体源;所述液体源为营养液源和/或清水源。
另一方面，一种工业废水臭气处理工艺，提供上述工业废水臭气处理系统，液体与废气进入预处理器逆向混合预处理，预处理后的废气进入生物除臭器，在预处理室中，预处理后的废气与液体同向混合，进行氧化还原反应，反应后的废气进入机深度处理室与液体进行逆向接触并进行生物处理，将生物处理后的废气排放;所述液体为清水和/或营养液。
本发明的有益效果为：
1.本发明利用生物系统处理臭气，可避免传统技术的高能耗及部分技术对于挥发性COD的无法处理。
2.本发明通过预处理和生物除臭联用，可以保证生物除臭系统的稳定运行和防止受冲击影响生产。
3.本发明设置预处理器及预处理室中设置填料层有利于同等条件下反应器处理效率的提升。
4.本发明设置喷淋层能够对填料层、预处理滤层及生物有机深度处理层进行冲洗，能有效的防止填料的堵塞周期。
5.本发明微生物营养液的补给可以采用污水处理系统过程水质，能满足反应器微生物的生长需求，也可减少业主的运行费用。
6.本发明无机填料层、有机填料层的结合以及不同的配比有利于充分激发微生物活性和处理不同的目标污染物。（发明人张松松;高美丽;孙迎超;张莹;刘帅;朱杰高）
