申请日20200630
公开(公告)日20201016
IPC分类号C02F1/04; C02F103/18
摘要
本发明公开了用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统，包括闪蒸蒸汽装置、进料装置、三效蒸发装置、出料及母液处理装置和回用水供给装置，所述闪蒸蒸汽装置由低温省煤器、减压阀、蒸汽分离器、冷凝水罐和增压泵组成，所述进料装置由进料罐和进料泵组成，本发明一效蒸发器、二效蒸发器、三效蒸发器分别以闪蒸蒸汽、一效蒸发器二次蒸汽、二效蒸发器二次蒸汽作为热源，以达到充分利用热能的目的，通过定期向脱硫废水中投加硫酸钙晶种并由一效强制循环泵、二效强制循环泵、三效强制循环泵使物料在蒸发浓缩过程中保持一定的流速，以达到防结垢的目的。
权利要求书

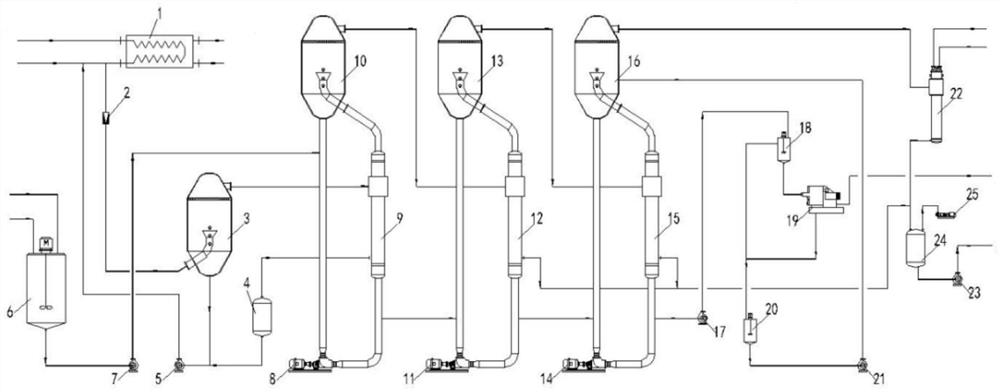

1.用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统，其特征在于：包括闪蒸蒸汽装置、进料装置、三效蒸发装置、出料及母液处理装置和回用水供给装置，所述闪蒸蒸汽装置由低温省煤器(1)、减压阀(2)、蒸汽分离器(3)、冷凝水罐(4)和增压泵(5)组成，所述进料装置由进料罐(6)和进料泵(7)组成，所述三效蒸发装置由一效强制循环泵(8)、一效换热器(9)、一效分离器(10)、二效强制循环泵(11)、二效换热器(12)、二效分离器(13)、三效强制循环泵(14)、三效换热器(15)和三效分离器(16)组成，所述出料及母液处理装置由出料泵(17)、稠厚罐(18)、离心机(19)、母液罐(20)和母液泵(21)组成，所述回用水供给装置由蒸汽冷凝器(22)、回用水泵(23)、尾气冷凝水罐(24)和真空泵(25)组成。
2.根据权利要求1所述的用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统，其特征在于：所述低温省煤器(1)的排水端通过减压阀(2)和蒸汽分离器(3)导通连接，所述蒸汽分离器(3)一侧安装冷凝水罐(4)，所述增压泵(5)安装在冷凝水罐(4)一侧。
3.根据权利要求1所述的用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统，其特征在于：所述进料罐(6)底端安装进料泵(7)，所述进料泵(7)和一效强制循环泵(8)导通连接。
4.根据权利要求1所述的用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统，其特征在于：所述一效强制循环泵(8)的出料端分别与一效换热器(9)和一效分离器(10)导通连接，所述二效强制循环泵(11)的出料端分别与二效换热器(12)和二效分离器(13)导通连接，所述三效强制循环泵(14)的出料端分别与三效换热器(15)和三效分离器(16)导通连接。
5.根据权利要求1所述的用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统，其特征在于：所述出料泵(17)一侧安装稠厚罐(18)，所述稠厚罐(18)和离心机(19)导通连接，所述离心机(19)一侧安装母液罐(20)，所述母液罐(20)表面安装母液泵(21)。
6.根据权利要求1所述的用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统，其特征在于：所述蒸汽冷凝器(22)的出料端与回用水泵(23)、导通连接，所述回用水泵(23)表面安装尾气冷凝水罐(24)，所述尾气冷凝水罐(24)表面固定连接真空泵(25)。
说明书
用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统
技术领域
本发明涉及电厂脱硫废水污染的处理及回用技术领域，具体为用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统。
背景技术
燃煤电厂产生的大量含硫烟气多使用湿法脱硫来处理，而石灰石-石膏湿法脱硫工艺是燃煤电厂烟气脱硫工程中使用最广泛的一种方法，其原理为石灰浆液在吸收塔内喷淋，与烟气逆流接触，烟气中的二氧化硫因与石灰浆液反应生成硫酸钙或亚硫酸钙而得以除去，同时制取副产品石膏。该工艺产生的脱硫废水具有含盐量高、悬浮物含量高、硬度大、腐蚀性强等特点，所以必须进行处理才能排放。
脱硫废水的传统处理工艺主要为物理化学处理，一般包含中和、沉降、絮凝、浓缩澄清等工序。为缓解能源与环境压力，节能减排已是目前一项紧迫的任务，也是建设使用化石燃料的电厂需认真考虑的问题。
目前国内脱硫废水的处理工艺主要有：三联箱法、膜浓缩法、烟道蒸发法等：
1、三联箱法需要投加大量药剂，出水仍含有大量溶解性盐类，无法适应越来越严格的环保政策要求。
2、膜浓缩法工艺复杂、投资高、运行费用高、操作难度大，预处理过程中需要投加大量药剂并产生大量污泥，而且膜寿命较短，需定期更换，大量废膜会形成新的固废。
3、烟道蒸发法使喷嘴易堵塞和磨损，易对下游设备和烟道造成腐蚀，严重影响连续运转。
因此，目前脱硫废水处理工艺存在着运行费用高、操作难度大、易形成新的固废等问题。
发明内容
本发明的目的在于提供用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统，以解决上述背景技术现有的国内脱硫废水的处理工艺主要有：三联箱法、膜浓缩法、烟道蒸发法等，三联箱法需要投加大量药剂，出水仍含有大量溶解性盐类，无法适应越来越严格的环保政策要求;膜浓缩法工艺复杂、投资高、运行费用高、操作难度大，预处理过程中需要投加大量药剂并产生大量污泥，而且膜寿命较短，需定期更换，大量废膜会形成新的固废;烟道蒸发法使喷嘴易堵塞和磨损，易对下游设备和烟道造成腐蚀，严重影响连续运转;脱硫废水处理工艺存在着运行费用高、操作难度大、易形成新的固废等问题。
为实现上述目的，本发明提供如下技术方案：用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统，包括闪蒸蒸汽装置、进料装置、三效蒸发装置、出料及母液处理装置和回用水供给装置，所述闪蒸蒸汽装置由低温省煤器、减压阀、蒸汽分离器、冷凝水罐和增压泵组成，所述进料装置由进料罐和进料泵组成，所述三效蒸发装置由一效强制循环泵、一效换热器、一效分离器、二效强制循环泵、二效换热器、二效分离器、三效强制循环泵、三效换热器和三效分离器组成，所述出料及母液处理装置由出料泵、稠厚罐、离心机、母液罐和母液泵组成，所述回用水供给装置由蒸汽冷凝器、回用水泵、尾气冷凝水罐和真空泵组成。
优选的，所述低温省煤器的排水端通过减压阀和蒸汽分离器导通连接，所述蒸汽分离器一侧安装冷凝水罐，所述增压泵安装在冷凝水罐一侧。
优选的，所述进料罐底端安装进料泵，所述进料泵和一效强制循环泵导通连接。
优选的，所述一效强制循环泵的出料端分别与一效换热器和一效分离器导通连接，所述二效强制循环泵的出料端分别与二效换热器和二效分离器导通连接，所述三效强制循环泵的出料端分别与三效换热器和三效分离器导通连接。
优选的，所述出料泵一侧安装稠厚罐，所述稠厚罐和离心机导通连接，所述离心机一侧安装母液罐，所述母液罐表面安装母液泵。
优选的，所述蒸汽冷凝器的出料端与回用水泵、导通连接，所述回用水泵表面安装尾气冷凝水罐，所述尾气冷凝水罐表面固定连接真空泵。
本发明提供了用于燃煤电厂脱硫废水零排放的防结垢三效蒸发系统，具备以下有益效果：
(1)本发明无预处理，以废水中石膏晶体为晶核进行二次结晶，废水中盐类以晶体形式析出。
(2)本发明利用烟气脱硫装置入口烟气余热，整个蒸发结晶过程无外部蒸汽输入，实现较低能源消耗。
(3)本发明采用真空、多效蒸发，使能量梯级利用，达到能量利用率最大化。（发明人王开江）
