申请日20200701
公开(公告)日20200929
IPC分类号C22B7/00; C22B59/00
摘要
本发明公开了一种稀土废水加工用送料装置，主要包括废水泵送主体，所述废水泵送主体由料斗、输送管、中间罐、连通嘴、热蒸发浓缩罐以及排空嘴构成，料斗的出料口与输送管的进料口对接连接，输送管的出料口与中间罐的进料口对接连接;所述中间罐的底部出料口对接有连通嘴，本发明在实际运作过程中，当中间罐内出现积料时，通过第一连通管和第二连通管实现双罐循环，这样不仅可以减少积料对中间罐产生过大负荷，同时也避免物料出现凝固的情况，整体可以有效的避免物料出现浪费残次的情况。
权利要求书
1.一种稀土废水加工用送料装置，主要包括废水泵送主体，所述废水泵送主体由料斗、输送管、中间罐、连通嘴、热蒸发浓缩罐以及排空嘴构成，料斗的出料口与输送管的进料口对接连接，输送管的出料口与中间罐的进料口对接连接;所述中间罐的底部出料口对接有连通嘴，连通嘴延伸至热蒸发浓缩罐的顶部进料嘴内，且排空嘴则接在热蒸发浓缩罐的底部排空口上;其特征在于，所述中间罐的一侧设有循环罐，循环罐和中间罐的侧壁上下部均分别开设有循环进料口和循环出料口，中间罐的循环出料口通过第二连通管连接循环罐的循环进料口;循环罐的循环出料口通过第一连通管连接中间罐的循环进料口。
2.根据权利要求1所述的稀土废水加工用送料装置，其特征在于，所述第一连通管和第二连通管上均安装有料阀。
3.根据权利要求1所述的稀土废水加工用送料装置，其特征在于，所述连通嘴与中间罐的底部出料口之间设有泵输送结构。
4.根据权利要求1所述的稀土废水加工用送料装置，其特征在于，所述循环罐与中间罐的容积大小相同。
5.根据权利要求1所述的稀土废水加工用送料装置，其特征在于，所述循环罐和中间罐的内壁上均嵌入固定有电热管。
6.根据权利要求1所述的稀土废水加工用送料装置，其特征在于，所述第一连通管和第二连通管上均串联接入有输料泵。
说明书
一种稀土废水加工用送料装置
技术领域
本发明涉及稀土加工领域，尤其是涉及一种稀土废水加工用送料装置。
背景技术
当前中国和世界上其它国家开采出来的稀土矿石中，稀土氧化物含量只有百分之几，甚至有的更低，为了满足冶炼的生产要求，在冶炼前经提取，将稀土矿物与脉石矿物和其它有用矿物分开，以提高稀土氧化物的含量，得到能满足稀土冶金要求的稀土精矿。稀土矿的提取一般采用浮选法，并常辅以重选、磁选组成多种组合的提取工艺流程。
目前的稀土废水提炼稀土的设备多在输送管后添加中间储罐，在气温较低时利用中间储罐对加热后的物料进行储放，从而提高提取效率，但是这种单罐结构在物料过多时容易出现部分物料无法受热而局部凝固的情况，
发明内容
本发明的目的在于提供
为实现上述目的，本发明提供了如下技术方案：

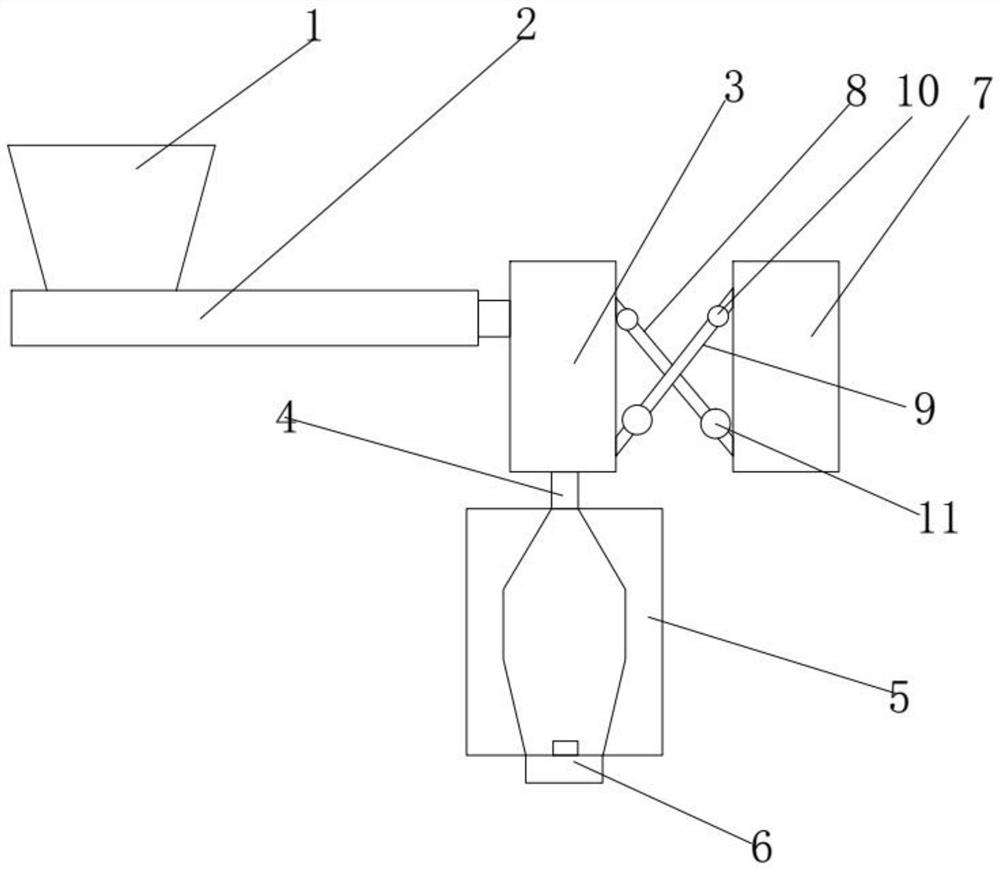

一种稀土废水加工用送料装置，主要包括废水泵送主体，所述废水泵送主体由料斗、输送管、中间罐、连通嘴、热蒸发浓缩罐以及排空嘴构成，料斗的出料口与输送管的进料口对接连接，输送管将物料融化并挤出，输送管的出料口与中间罐的进料口对接连接;所述中间罐的底部出料口对接有连通嘴，连通嘴延伸至热蒸发浓缩罐的顶部进料嘴内，且排空嘴则接在热蒸发浓缩罐的底部排空口上;所述中间罐的一侧设有循环罐，循环罐和中间罐的侧壁上下部均分别开设有循环进料口和循环出料口，中间罐的循环出料口通过第二连通管连接循环罐的循环进料口;循环罐的循环出料口通过第一连通管连接中间罐的循环进料口;所述第一连通管和第二连通管上均串联接入有输料泵，此时在各自输料泵的作用下，循环罐和中间罐便可实现快速的物料交互循环，这样可以促进物料的流动，避免物料静置出现凝固的情况;所述循环罐和中间罐的内壁上均嵌入固定有电热管，利用电热管实现对物料的加热;因此在实际运作过程中，当中间罐内出现积料时，通过第一连通管和第二连通管实现双罐循环，这样不仅可以减少积料对中间罐产生过大负荷，同时也避免物料出现凝固的情况，整体可以有效的避免物料出现浪费残次的情况。
作为本发明进一步的方案：所述第一连通管和第二连通管上均安装有料阀。
作为本发明进一步的方案：所述连通嘴与中间罐的底部出料口之间设有泵输送结构，利用泵输送结构将物料注入至连通嘴内。
作为本发明进一步的方案：所述循环罐与中间罐的容积大小相同。
有益效果
与现有技术相比，本发明的有益效果如下：本发明在实际运作过程中，当中间罐内出现积料时，通过第一连通管和第二连通管实现双罐循环，这样不仅可以减少积料对中间罐产生过大负荷，同时也避免物料出现凝固的情况，整体可以有效的避免物料出现浪费残次的情况。（发明人胡卫中;刘永贵;马志波;叶均祥;廖国平）
