申请日20200706
公开(公告)日20201009
IPC分类号C02F9/04; B02C4/00; B02C23/16; B02C23/14; F26B9/06; F26B23/00
摘要
本发明公开了一种废水处理的多级排杂的处理方法，所述进水通道底端固定连接有过滤箱，所述过滤箱内部嵌入安装有筛选机构，对废水中的大块杂质进行筛选过滤，所述过滤箱一端中部位置处固定连接有破碎机构，对收集的大块杂质进行粉碎，方便后续的处理，所述过滤箱另一端底部位置处固定连接有沉淀箱，本发明结构科学合理，使用安全方便，设置了筛选机构，对废水进行筛选过滤，避免废水中的大块杂质进入沉淀箱，堵塞排水管，保证了废水排出的效果，通过振动电机带动振动杆振动，并通过振动杆传递，使振动筛产生振动，并通过振动弹簧的配合，提高振动筛的振动效率，从而提高了对废水的筛选效果。
权利要求书
1.一种废水处理的多级排杂的处理方法，其特征在于：包括如下步骤：
S1、通过进水通道(1)将废水排入过滤箱(2)，并通过过滤箱(3)内部的筛选机构(3)对废水中的大块杂质进行筛选;
S2、通过破碎机构(4)对收集的大块杂质进行粉碎处理，并通过第一排渣通道(408)排入烘干箱(801)内部，同时通过连接通道(409)将大块杂质内部残留的水排入沉淀箱(5);
S3、将筛选过滤下来的水送入沉淀箱(5)，并通过进料通道(6)箱沉淀箱(5)内部添加混凝剂，使废水中的杂质凝聚在一起，提高沉淀的效率;
S4、通过排水管(9)将沉淀后的废水排出，通过活性炭过滤网(10)避免沉淀的杂质流出;
S5、通过排渣收集机构(7)将沉淀箱(5)内部残留的杂质排出，并送入烘干箱(801)内部;
S6、通过烘干机构(8)，对粉碎的大块杂质和沉淀的杂质进行集中烘干，排出杂质中的水份，提高了杂质回收利用的效率，增加能源的利用率。
2.根据权利要求1所述的一种废水处理的多级排杂的处理方法，其特征在于：该处理方法包括处理装置，该装置包括进水通道(1)，所述进水通道(1)底端固定连接有过滤箱(2)，所述过滤箱(2)内部嵌入安装有筛选机构(3)，对废水中的大块杂质进行筛选过滤;
所述过滤箱(2)一端中部位置处固定连接有破碎机构(4)，对收集的大块杂质进行粉碎，方便后续的处理;
所述过滤箱(2)另一端底部位置处固定连接有沉淀箱(5)，所述沉淀箱(5)顶端固定连接有进料通道(6)，所述沉淀箱(5)一端底部位置处固定连接有排水管(9)，且排水管(9)内部固定连接有活性炭过滤网(10)，所述沉淀箱(5)内部固定连接有排渣收集机构(7)，对沉淀后的杂质进行排出，保证沉淀箱(5)内部的干净;
所述破碎机构(4)底端固定连接有烘干机构(8)，对杂质进行收集烘干，排出杂质中的水份，提高杂质进行回收利用的效率。
3.根据权利要求2所述的一种废水处理的多级排杂的处理方法，其特征在于：所述筛选机构(3)包括过滤腔室(301)、槽口(302)、振动筛(303)、振动弹簧(304)、振动杆(305)、振动电机(306)、储存箱(307)和排出口(308);
所述过滤箱(2)内部开设有过滤腔室(301)，所述过滤腔室(301)内壁对称开设有槽口(302)，所述槽口(302)内部均卡接有振动筛(303)，所述槽口(302)内部对应振动筛(303)顶部和底部位置处均固定连接有振动弹簧(304)，所述振动筛(303)一端顶部位置处固定连接有振动杆(305)，所述过滤箱(2)顶端对应振动杆(305)位置处固定连接有振动电机(306)，且振动电机(306)的输入端与外部电源的输出端电性连接;
所述过滤箱(2)一端固定连接有储存箱(307)，所述储存箱(307)一端对应振动筛(303)位置处开设有排出口(308)。
4.根据权利要求3所述的一种废水处理的多级排杂的处理方法，其特征在于：所述过滤腔室(301)底端为倾斜设置，且过滤腔室(301)与沉淀箱(5)内部连通，所述振动电机(306)的输出轴与振动杆(305)顶端固定连接。
5.根据权利要求2所述的一种废水处理的多级排杂的处理方法，其特征在于：所述破碎机构(4)包括储存腔室(401)、转轴(402)、粉碎辊(403)、旋转电机(404)、出料通道(405)、过滤网(406)、倾斜滤板(407)、第一排渣通道(408)和连接通道(409);
所述储存箱(307)内部开设有储存腔室(401)，所述储存腔室(401)中心位置处转动连接有转轴(402)，所述转轴(402)外端固定连接有粉碎辊(403)，所述储存箱(307)一端对应转轴(402)位置处固定连接有旋转电机(404)，且旋转电机(404)的输入端与外部电源的输出端电性连接;
所述储存箱(307)底端固定连接有出料通道(405)，所述出料通道(405)内壁顶部位置处固定连接有过滤网(406)，所述出料通道(405)内壁对应过滤网(406)底部位置处固定连接倾斜滤板(407)，所述出料通道(405)内壁对应倾斜滤板(407)一侧位置处开设有第一排渣通道(408)，所述出料通道(405)底端固定连接有连接通道(409)。
6.根据权利要求5所述的一种废水处理的多级排杂的处理方法，其特征在于：所述转轴(402)贯穿储存箱(307)与旋转电机(404)固定连接，所述连接通道(409)另一端与沉淀箱(5)内部连通。
7.根据权利要求2述的一种废水处理的多级排杂的处理方法，其特征在于：所述排渣收集机构(7)包括沉淀腔室(701)、丝杆(702)、皮带(703)、驱动电机(704)、推板(705)、铲板(706)、第二排渣通道(707)和密封板(708);
所述沉淀箱(5)内部开设有沉淀腔室(701)，所述沉淀腔室(701)内壁对应转动连接有丝杆(702)，且丝杆(702)一端贯穿沉淀箱(5)一端，所述丝杆(702)外端对应沉淀箱(5)外侧位置处套接有皮带(703)，一个所述丝杆(702)外端对应皮带(703)一侧位置处固定连接有驱动电机(704)，且驱动电机(704)的输入端与外部电源的输出端电性连接，所述丝杆(702)外侧对应沉淀腔室(701)内部位置处通过螺纹连接有推板(705)，所述推板(705)底端固定连接有铲板(706);
所述沉淀箱(5)一端底部位置处固定连接有第二排渣通道(707)，所述沉淀箱(5)一端对应第二排渣通道(707)位置处滑动卡接有密封板(708)。
8.根据权利要求7所述的一种废水处理的多级排杂的处理方法，其特征在于：两个所述丝杆(702)外端对应皮带(703)位置处均套接有传动轴，所述密封板(708)外端和第二排渣通道(707)内壁连接处填充有密封橡胶。
9.根据权利要求2所述的一种废水处理的多级排杂的处理方法，其特征在于：所述烘干机构(8)包括烘干箱(801)、烘干腔室(802)、导热板(803)、加热板(804)、排气管(805)、连接板(806)、抽风电机(807)、水箱(808)、抽水泵(809)和出水管(810);
所述第一排渣通道(408)底端固定连接有烘干箱(801)，所述烘干箱(801)内部开设有烘干腔室(802)，所述烘干腔室(802)内壁底部位置处固定连接有导热板(803)，所述烘干腔室(802)内部对应导热板(803)底部位置处固定连接有加热板(804)，且加热板(804)的输入端与外部电源的输出端电性连接;
所述烘干箱(801)顶端对应第一排渣通道(408)一侧位置处固定连接有排气管(805)，所述排气管(805)内壁底部位置处固定连接有连接板(806)，所述连接板(806)中部位置处固定连接有抽风电机(807)，且抽风电机(807)的输入端与外部电源的输出端电性连接，所述排气管(805)另一端固定连接有水箱(808)，所述水箱(808)一端固定连接有抽水泵(809)，且抽水泵(809)的输入端与外部电源的输出端电性连接，所述抽水泵(809)一端固定连接有出水管(810)。
10.根据权利要求9所述的一种废水处理的多级排杂的处理方法，其特征在于：所述烘干箱(801)一端转动连接有挡板，且挡板和烘干箱(801)连接有填充有隔温条，所述烘干箱(801)一端与第二排渣通道(707)一端固定连接。
说明书
一种废水处理的多级排杂的处理方法
技术领域
本发明涉及废水废水处理技术领域，具体为一种废水处理的多级排杂的处理方法。
背景技术
废水通常指受一定污染的、来自生活和生产的排出水，废水主要有生活废水、工业废水和初期雨水等，而现有的废水处理装置操作复杂，体积大，长时间使用，容易在装置内部堆积大量杂质和沉淀物，进而影响下次废水的处理效果;
现有的废水处理装置，在对废水进行处理时，过滤效果较差，容易使大块杂质进入沉淀箱内部，影响沉淀的效果，同时，在过滤过程中不能及时将过滤下来的杂质排出，容易造成杂质堆积，影响过滤的效果，所以我们对这些情况，为避免上述技术问题，确有必要提供一种废水处理的多级排杂的处理方法以克服现有技术中的所述缺陷。
发明内容
本发明提供一种废水处理的多级排杂的处理方法，可以有效解决上述背景技术中提出的在对废水进行处理时，过滤效果较差，容易使大块杂质进入沉淀箱内部，影响沉淀的效果，同时，在过滤过程中不能及时将过滤下来的杂质排出，容易造成杂质堆积，影响过滤的效果的问题。

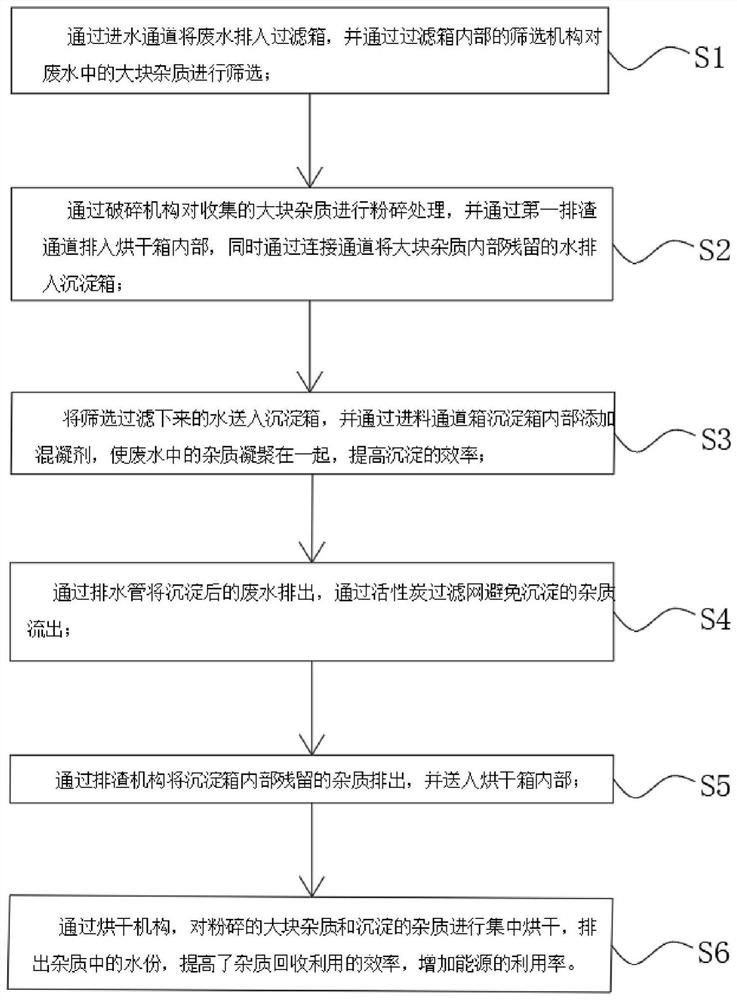

为实现上述目的，本发明提供如下技术方案：一种废水处理的多级排杂的处理方法，包括如下步骤：
S1、通过进水通道将废水排入过滤箱，并通过过滤箱内部的筛选机构对废水中的大块杂质进行筛选;
S2、通过破碎机构对收集的大块杂质进行粉碎处理，并通过第一排渣通道排入烘干箱内部，同时通过连接通道将大块杂质内部残留的水排入沉淀箱;
S3、将筛选过滤下来的水送入沉淀箱，并通过进料通道箱沉淀箱内部添加混凝剂，使废水中的杂质凝聚在一起，提高沉淀的效率;
S4、通过排水管将沉淀后的废水排出，通过活性炭过滤网避免沉淀的杂质流出;
S5、通过排渣收集机构将沉淀箱内部残留的杂质排出，并送入烘干箱内部;
S6、通过烘干机构，对粉碎的大块杂质和沉淀的杂质进行集中烘干，排出杂质中的水份，提高了杂质回收利用的效率，增加能源的利用率。
优选的，该处理方法包括处理装置，该装置包括进水通道，所述进水通道底端固定连接有过滤箱，所述过滤箱内部嵌入安装有筛选机构，对废水中的大块杂质进行筛选过滤;
所述过滤箱一端中部位置处固定连接有破碎机构，对收集的大块杂质进行粉碎，方便后续的处理;
所述过滤箱另一端底部位置处固定连接有沉淀箱，所述沉淀箱顶端固定连接有进料通道，所述沉淀箱一端底部位置处固定连接有排水管，且排水管内部固定连接有活性炭过滤网，所述沉淀箱内部固定连接有排渣收集机构，对沉淀后的杂质进行排出，保证沉淀箱内部的干净;
所述破碎机构底端固定连接有烘干机构，对杂质进行收集烘干，排出杂质中的水份，提高杂质进行回收利用的效率;
优选的，所述筛选机构包括过滤腔室、槽口、振动筛、振动弹簧、振动杆、振动电机、储存箱和排出口;
所述过滤箱内部开设有过滤腔室，所述过滤腔室内壁对称开设有槽口，所述槽口内部均卡接有振动筛，所述槽口内部对应振动筛顶部和底部位置处均固定连接有振动弹簧，所述振动筛一端顶部位置处固定连接有振动杆，所述过滤箱顶端对应振动杆位置处固定连接有振动电机，且振动电机的输入端与外部电源的输出端电性连接，所述过滤箱一端固定连接有储存箱，所述储存箱一端对应振动筛位置处开设有排出口。
优选的，所述过滤腔室底端为倾斜设置，且过滤腔室与沉淀箱内部连通，所述振动电机的输出轴与振动杆顶端固定连接。
优选的，所述破碎机构包括储存腔室、转轴、粉碎辊、旋转电机、出料通道、过滤网、倾斜滤板、第一排渣通道和连接通道;
所述储存箱内部开设有储存腔室，所述储存腔室中心位置处转动连接有转轴，所述转轴外端固定连接有粉碎辊，所述储存箱一端对应转轴位置处固定连接有旋转电机，且旋转电机的输入端与外部电源的输出端电性连接，所述储存箱底端固定连接有出料通道，所述出料通道内壁顶部位置处固定连接有过滤网，所述出料通道内壁对应过滤网底部位置处固定连接倾斜滤板，所述出料通道内壁对应倾斜滤板一侧位置处开设有第一排渣通道，所述出料通道底端固定连接有连接通道。
优选的，所述转轴贯穿储存箱与旋转电机固定连接，所述连接通道另一端与沉淀箱内部连通。
优选的，所述排渣收集机构包括沉淀腔室、丝杆、皮带、驱动电机、推板、铲板、第二排渣通道和密封板;
所述沉淀箱内部开设有沉淀腔室，所述沉淀腔室内壁对应转动连接有丝杆，且丝杆一端贯穿沉淀箱一端，所述丝杆外端对应沉淀箱外侧位置处套接有皮带，一个所述丝杆外端对应皮带一侧位置处固定连接有驱动电机，且驱动电机的输入端与外部电源的输出端电性连接，所述丝杆外侧对应沉淀腔室内部位置处通过螺纹连接有推板，所述推板底端固定连接有铲板，所述沉淀箱一端底部位置处固定连接有第二排渣通道，所述沉淀箱一端对应第二排渣通道位置处滑动卡接有密封板。
优选的，两个所述丝杆外端对应皮带位置处均套接有传动轴，所述密封板外端和第二排渣通道内壁连接处填充有密封橡胶。
优选的，所述烘干机构包括烘干箱、烘干腔室、导热板、加热板、排气管、连接板、抽风电机、水箱、抽水泵和出水管;
所述第一排渣通道底端固定连接有烘干箱，所述烘干箱内部开设有烘干腔室，所述烘干腔室内壁底部位置处固定连接有导热板，所述烘干腔室内部对应导热板底部位置处固定连接有加热板，且加热板的输入端与外部电源的输出端电性连接，所述烘干箱顶端对应第一排渣通道一侧位置处固定连接有排气管，所述排气管内壁底部位置处固定连接有连接板，所述连接板中部位置处固定连接有抽风电机，且抽风电机的输入端与外部电源的输出端电性连接，所述排气管另一端固定连接有水箱，所述水箱一端固定连接有抽水泵，且抽水泵的输入端与外部电源的输出端电性连接，所述抽水泵一端固定连接有出水管。
优选的，所述烘干箱一端转动连接有挡板，且挡板和烘干箱连接有填充有隔温条，所述烘干箱一端与第二排渣通道一端固定连接。
与现有技术相比，本发明的有益效果：本发明结构科学合理，使用安全方便：
1、设置了筛选机构，对废水进行筛选过滤，避免废水中的大块杂质进入沉淀箱，堵塞排水管，保证了废水排出的效果，通过振动电机带动振动杆振动，并通过振动杆传递，使振动筛产生振动，并通过振动弹簧的配合，提高振动筛的振动效率，从而提高了对废水的筛选效果，同时避免大块杂质在振动筛上堆积，提高了筛选过滤的效果，此外通过排出口将过滤出来的大块杂质储存在储存箱内部方便后续的处理。
2、设置了破碎机构，通过旋转电机带动转轴旋转，使转轴带动粉碎辊转动，从而对储存腔室内部的带块杂质进行粉碎处理，方便了后续杂质的处理，通过过滤网进行过滤，避免没有粉碎彻底的杂质漏出，同时通过出料通道和倾斜滤板配合，将粉碎后的杂质从第一排渣通道排出，方便了下一步的杂质处理，提高了杂质处理的效率，此外通过连接通道，方便将残留的水送入沉淀箱进行处理。
3、设置了排渣收集机构，通过沉淀腔室对沉淀后的杂质进行储存，方便对杂质进行回收，通过驱动电机带动丝杆旋转，并通过皮带传动使两个丝杆一同旋转，从而对推板移动，使推动带着铲板沿着沉淀腔室滑动，将沉淀腔室内部推挤的杂质铲出，同时滑出密封板，将杂质排入第二排渣通道，方便对杂质进行后续的回收处理，提高能源的利用率，并保证了沉淀箱内部的整洁度，保证了沉淀的效果。
4、设置了烘干机构，通过烘干箱对杂质进行集中烘干处理，排出杂质中的水份，方便对杂质进行回收利用，通过导热板对加热板的热量进行传递，提高加热的效果，同时通过抽风电机将蒸发的水份排出，并通过排气管送入水箱内部储存起来，通过抽水泵和出水管配合，方便将水箱内部的水送入装置内部，对装置进行清理，避免资源浪费，提高了能源的利用率。
综上所述，通过过滤箱对废水进行过滤，减少废水中的杂质，从而减少混凝剂的使用，节约了成本，配合排水管和活性炭过滤网配合，对废水进行二次过滤，提高废水的处理效果，避免杂质流出，污染周围环境;
通过筛选机构，对废水中的大块杂质进行筛选过滤，并通过储存箱集中储存起来，过滤废水中的杂质，提高废水处理的效果，通过粉碎机构对储存箱内部的大块杂质进行粉碎处理，并通过第一排渣通道排入烘干箱，同时通过排渣收集机构，将沉淀箱内部沉淀下来的杂质通过第二排渣通道排出烘干箱，从而提高杂质排出回收的效率，进而通过烘干机构对杂质进行烘干，并将蒸发的水份集中收集起来，提高了资源回收利用的效果，避免造成浪费，节约了成本，使装置更加节能环保。（发明人那玉金）
