申请日20200701
公开(公告)日20200908
IPC分类号C02F1/66; C02F101/10
摘要
本发明公开了一种脱除四钴废水中碳酸根及碳酸氢根的装置，包括：反应罐，所述反应罐设置有加药口、排水口和排气口，所述排气口设置于所述反应罐顶部;布液管，所述布液管穿设于所述反应罐内，一端伸出所述反应罐与外部连通，所述布液管上设有多个与所述反应罐内部连通的布液口;曝气组件，所述曝气组件包括曝气管和风机，所述曝气管穿设于所述反应罐内，一端伸出所述反应罐与所述风机连通。该装置结构简单而且反应比较充分，脱除四钴废水中的碳酸根及碳酸氢根效果良好。
权利要求书
1.一种脱除四钴废水中碳酸根及碳酸氢根的装置，其特征在于，包括：
反应罐，所述反应罐设置有加药口、排水口和排气口，所述排气口设置于所述反应罐顶部;
布液管，所述布液管穿设于所述反应罐内，一端伸出所述反应罐与外部连通，所述布液管上设有至少一个与所述反应罐内部连通的布液口;
曝气组件，所述曝气组件包括曝气管和风机，所述曝气管穿设于所述反应罐内，一端伸出所述反应罐与所述风机连通。
2.根据权利要求1所述的脱除四钴废水中碳酸根及碳酸氢根的装置，其特征在于，所述反应罐顶部设置有喷淋塔，所述排气口设置于所述喷淋塔顶部;
所述反应罐的外侧设置有循环喷淋组件;
所述循环喷淋组件包括循环泵、管道和喷淋件，所述循环泵一端与所述反应罐的内部相连通，另一端通过所述管道与所述喷淋件相连通，所述喷淋件设置于所述喷淋塔内并位于所述排气口下方。
3.根据权利要求2所述的脱除四钴废水中碳酸根及碳酸氢根的装置，其特征在于，所述管道包括至少一个伸入所述喷淋塔内的子管道，每个所述子管道均与至少一个所述喷淋件相连通。
4.根据权利要求2或3任一项所述的脱除四钴废水中碳酸根及碳酸氢根的装置，其特征在于，所述循环喷淋组件还包括填料，所述填料设置在所述喷淋件的下方，以使所述喷淋件喷出的液体更加均匀。
5.根据权利要求4所述的脱除四钴废水中碳酸根及碳酸氢根的装置，其特征在于，所述喷淋件为设置在所述管道上的广角喷嘴。
6.根据权利要求1所述的脱除四钴废水中碳酸根及碳酸氢根的装置，其特征在于，所述装置还包括隔板，所述隔板设置在所述反应罐底部，以将所述反应罐分成反应区和出水区。
7.根据权利要求6所述的脱除四钴废水中碳酸根及碳酸氢根的装置，其特征在于，所述装置还包括PH检测仪，所述PH检测仪一端位于所述反应罐顶部外侧，另一端伸入所述反应罐内的所述出水区。
8.根据权利要求6所述的脱除四钴废水中碳酸根及碳酸氢根的装置，其特征在于，所述加药口设置于所述反应罐顶部，所述加药口内设置有加药管，所述加药管伸入所述反应罐内的所述反应区。
9.根据权利要求1所述的脱除四钴废水中碳酸根及碳酸氢根的装置，其特征在于，所述布液管包括至少一个，在所述反应罐内并列排布。
10.根据权利要求9所述的脱除四钴废水中碳酸根及碳酸氢根的装置，其特征在于，所述曝气管包括至少一个，在所述反应罐内并列排布，且所述曝气管设置于所述布液管下方。
说明书
一种脱除四钴废水中碳酸根及碳酸氢根的装置
技术领域
本发明涉及废水处理技术领域，具体涉及一种脱除四钴废水中碳酸根及碳酸氢根的装置。
背景技术
目前四氧化三钴生产过程常用碳酸盐作为沉淀剂，使四钴废水中常存在碳酸根和碳酸氢根，在后期的四钴废水蒸发处理过程，蒸发室内因碳酸氢根分解产生二氧化碳，使蒸发过程起泡严重，导致蒸发系统不稳定，蒸发过程困难，能耗高，效率低等问题。
发明内容
针对现有技术中存在的上述问题，旨在提供一种结构简单而且反应比较充分的脱除四钴废水中碳酸根及碳酸氢根的装置。
具体技术方案如下：

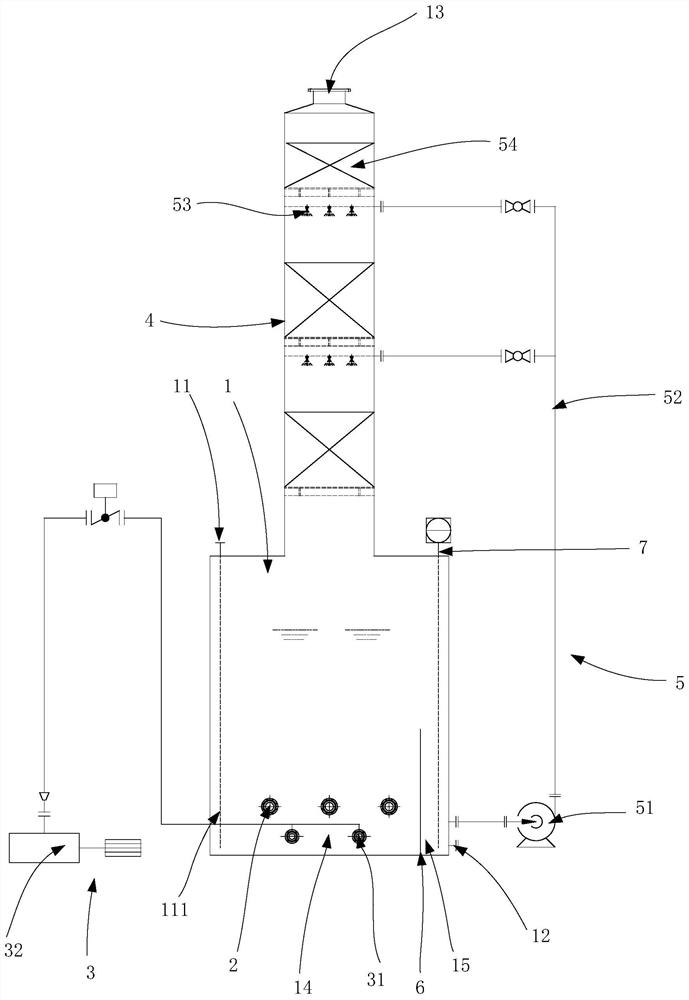

一种脱除四钴废水中碳酸根及碳酸氢根的装置，主要包括：反应罐，反应罐设置有加药口、排水口和排气口，排气口设置于反应罐顶部;
布液管，布液管穿设于反应罐内，一端伸出反应罐与外部连通，布液管上设有至少一个与反应罐内部连通的布液口;
曝气组件，曝气组件包括曝气管和风机，曝气管穿设于反应罐内，一端伸出反应罐与风机连通。
上述的一种脱除四钴废水中碳酸根及碳酸氢根的装置中，还具有这样的特征，反应罐顶部设置有喷淋塔，排气口设置于喷淋塔顶部;
反应罐的外侧设置有循环喷淋组件;
循环喷淋组件包括循环泵、管道和喷淋件，循环泵一端与反应罐内部相连通，另一端通过管道与喷淋件相连通，喷淋件设置于喷淋塔内位于排气口下方。
上述的一种脱除四钴废水中碳酸根及碳酸氢根的装置中，还具有这样的特征，管道包括至少一个伸入喷淋塔内的子管道，每个子管道均与至少一个喷淋件相连通。
上述的一种脱除四钴废水中碳酸根及碳酸氢根的装置中，还具有这样的特征，循环喷淋组件还包括填料，填料设置在喷淋件的下方，以使喷淋件喷出的液体更加均匀。
上述的一种脱除四钴废水中碳酸根及碳酸氢根的装置中，还具有这样的特征，喷淋件为设置在管道上的广角喷嘴。
上述的一种脱除四钴废水中碳酸根及碳酸氢根的装置中，还具有这样的特征，装置还包括隔板，隔板设置在反应罐底部，以将反应罐分成反应区和出水区。
上述的一种脱除四钴废水中碳酸根及碳酸氢根的装置中，还具有这样的特征，装置还包括PH检测仪，PH检测仪一端位于反应罐顶部外侧，另一端伸入反应罐内的出水区。
上述的一种脱除四钴废水中碳酸根及碳酸氢根的装置中，还具有这样的特征，加药口设置于反应罐顶部，加药口内设置有加药管，加药管伸入反应罐内的反应区。
上述的一种脱除四钴废水中碳酸根及碳酸氢根的装置中，还具有这样的特征，布液管包括至少一个，在反应罐内并列排布。
上述的一种脱除四钴废水中碳酸根及碳酸氢根的装置中，还具有这样的特征，曝气管包括至少一个，在反应罐内并列排布，且曝气管设置于布液管下方。
上述技术方案的积极效果是：
本发明提供的一种脱除四钴废水中碳酸根及碳酸氢根的装置，四钴废水从布液管进入反应罐内，盐酸从加药口进入反应罐内与四钴废水中的碳酸氢根、碳酸根反应形成二氧化碳，反应形成的二氧化碳经过排气口排出，设置的曝气管在风机的作用下不断向反应罐内曝气，使得反应更加充分，该装置结构简单，制作安装方便，控制简单。（发明人蓝冬贤;张朋;胡美为）
