申请日 2020.10.12
公开（公告）日 2020.12.04
IPC分类号 C02F9/08; C02F1/32
摘要
本发明涉及农村污水处理领域，具体是一种过滤型农村污水处理装置，包括处理箱体，所述处理箱体的中部设有柱形腔，处理箱体的外侧设有环形腔，柱形腔的中部安装有中连通管，中连通管的上下两端分别安装有上滤杂网筒和下滤杂网筒，中连通管的外侧还周向分布安装有多根横向排水筒，中连通管上对应横向排水筒安装有搅拌组件，环形腔内于横向排水筒的下侧安装有竖向沉降筒，横向排水筒和竖向沉降筒的连接处远离中连通管的一侧安装有致密滤网，致密滤网远离中连通管的一侧还设有紫外消毒灯管，横向排水筒远离中连通管的一端外侧还安装有弹性缓冲罩。本发明可对污水进行分级过滤以及药剂的可靠混入，杀菌消毒效果好，污水处理可靠，值得推广。
权利要求书

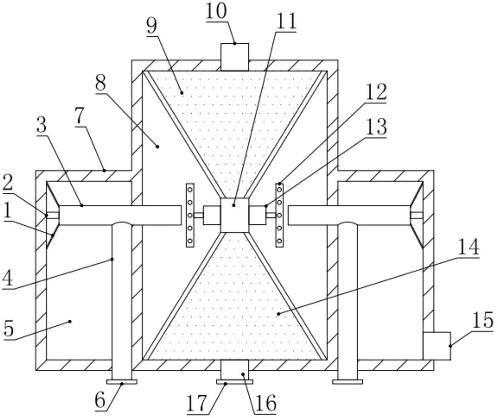

1.一种过滤型农村污水处理装置，包括处理箱体(7)，其特征在于：
所述处理箱体(7)的中部设有柱形腔(8)，处理箱体(7)的外侧设有环形腔(5)；
所述柱形腔(8)的中部安装有中连通管(11)，中连通管(11)的上下两端分别安装有上滤杂网筒(9)和下滤杂网筒(14)；
所述中连通管(11)的外侧还周向分布安装有多根横向排水筒(3)，中连通管(11)上对应横向排水筒(3)安装有搅拌组件；
所述环形腔(5)内于横向排水筒(3)的下侧安装有竖向沉降筒(4)，横向排水筒(3)和竖向沉降筒(4)的连接处远离中连通管(11)的一侧安装有致密滤网(18)；
所述致密滤网(18)远离中连通管(11)的一侧还设有紫外消毒灯管(2)，紫外消毒灯管(2)远离致密滤网(18)的一端与环形腔(5)的侧面腔壁连接固定；
所述横向排水筒(3)远离中连通管(11)的一端外侧还安装有弹性缓冲罩(1)，弹性缓冲罩(1)的外圈与环形腔(5)的侧面腔壁连接固定。
2.根据权利要求1所述的过滤型农村污水处理装置，其特征在于，所述处理箱体(7)的顶部设有与上滤杂网筒(9)内腔连通的污水进管(10)；
所述处理箱体(7)的底部设有与下滤杂网筒(14)内腔连通的排污管(16)，排污管(16)的下端还安装有第二密封盖(17)；
所述处理箱体(7)的侧面还设有与环形腔(5)底部连通的污水出管(15)。
3.根据权利要求2所述的过滤型农村污水处理装置，其特征在于，所述柱形腔(8)为圆柱形结构，环形腔(5)为环形结构，且所述环形腔(5)的上端面位于柱形腔(8)的上端面下侧。
4.根据权利要求3所述的过滤型农村污水处理装置，其特征在于，所述上滤杂网筒(9)和下滤杂网筒(14)上下对称设置，且所述上滤杂网筒(9)为上大下小的锥形筒体结构，上滤杂网筒(9)的上端固定于柱形腔(8)的顶部外圈，下滤杂网筒(14)的下端固定于柱形腔(8)的底部外圈；
且所述污水进管(10)、排污管(16)、上滤杂网筒(9)、中连通管(11)和下滤杂网筒(14)共轴线设置。
5.根据权利要求1-4任一项所述的过滤型农村污水处理装置，其特征在于，所述横向排水筒(3)与中连通管(11)的中部水平对应设置，且所述横向排水筒(3)与环形腔(5)和柱形腔(8)之间的处理箱体(7)固定连接，横向排水筒(3)远离中连通管(11)的一端距离环形腔(5)的侧面腔壁的距离大于10cm。
6.根据权利要求5所述的过滤型农村污水处理装置，其特征在于，所述紫外消毒灯管(2)和横向排水筒(3)共轴线设置，紫外消毒灯管(2)的直径小于横向排水筒(3)的内径，紫外消毒灯管(2)靠近致密滤网(18)的一端与致密滤网(18)表面的距离小于5cm。
7.根据权利要求6所述的过滤型农村污水处理装置，其特征在于，所述竖向沉降筒(4)紧贴环形腔(5)的内侧面腔壁设置；
所述竖向沉降筒(4)的下端从处理箱体(7)的底部伸出，且所述竖向沉降筒(4)的下端安装有第一密封盖(6)。
8.根据权利要求5所述的过滤型农村污水处理装置，其特征在于，所述搅拌组件包括有多孔搅拌叶(12)和搅拌电机(13)；
所述搅拌电机(13)固定于中连通管(11)上，且所述搅拌电机(13)的输出轴与对应的横向排水筒(3)共轴线设置，搅拌电机(13)的输出轴上周向顺次安装有多个弧形状的多孔搅拌叶(12)。
9.根据权利要求6所述的过滤型农村污水处理装置，其特征在于，所述弹性缓冲罩(1)为靠近横向排水筒(3)的一端小、远离横向排水筒(3)的一端大的锥形结构；
且所述弹性缓冲罩(1)的外圈周向分布开设有多个伸缩缝(19)，当所述弹性缓冲罩(1)膨胀时，伸缩缝(19)的面积能够随着弹性缓冲罩(1)的膨胀而逐渐增大。
说明书
一种过滤型农村污水处理装置
技术领域
本发明涉及农村污水处理领域，具体是一种过滤型农村污水处理装置。
背景技术
污水是指受一定污染的来自生活和生产的排出水，丧失了原来使用功能的水简称为污水，主要是生活上使用后的水。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。
农村生活污水处理是将生活污水中的有害物质和污染环境成份清除、降解做无害处理。农村生活污水处理要着重考虑选用成熟可靠，适合农村特点和实际污水处理适用技术。农村污水处理，可根据实际情况将水质进行中和农用产品，从而达到回用及环保降解排放。
现有的过滤型农村污水处理装置，结构传统，无法对污水进行分级过滤以及药剂的可靠混入，杀菌消毒效果差，污水处理不够可靠，需要进行改进，以克服当前实际应用中的不足。
发明内容
本发明实施例的目的在于提供一种过滤型农村污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明实施例提供如下技术方案：
一种过滤型农村污水处理装置，包括处理箱体，所述处理箱体的中部设有柱形腔，处理箱体的外侧设有环形腔，所述柱形腔的中部安装有中连通管，中连通管的上下两端分别安装有上滤杂网筒和下滤杂网筒，所述中连通管的外侧还周向分布安装有多根横向排水筒，中连通管上对应横向排水筒安装有搅拌组件，所述环形腔内于横向排水筒的下侧安装有竖向沉降筒，横向排水筒和竖向沉降筒的连接处远离中连通管的一侧安装有致密滤网，所述致密滤网远离中连通管的一侧还设有紫外消毒灯管，紫外消毒灯管远离致密滤网的一端与环形腔的侧面腔壁连接固定，所述横向排水筒远离中连通管的一端外侧还安装有弹性缓冲罩，弹性缓冲罩的外圈与环形腔的侧面腔壁连接固定。
作为本发明进一步的方案：所述处理箱体的顶部设有与上滤杂网筒内腔连通的污水进管；所述处理箱体的底部设有与下滤杂网筒内腔连通的排污管，排污管的下端还安装有第二密封盖；所述处理箱体的侧面还设有与环形腔底部连通的污水出管。
作为本发明进一步的方案：所述柱形腔为圆柱形结构，环形腔为环形结构，且所述环形腔的上端面位于柱形腔的上端面下侧。
作为本发明进一步的方案：所述上滤杂网筒和下滤杂网筒上下对称设置，且所述上滤杂网筒为上大下小的锥形筒体结构，上滤杂网筒的上端固定于柱形腔的顶部外圈，下滤杂网筒的下端固定于柱形腔的底部外圈；且所述污水进管、排污管、上滤杂网筒、中连通管和下滤杂网筒共轴线设置。
作为本发明进一步的方案：所述横向排水筒与中连通管的中部水平对应设置，且所述横向排水筒与环形腔和柱形腔之间的处理箱体固定连接，横向排水筒远离中连通管的一端距离环形腔的侧面腔壁的距离大于10cm。
作为本发明进一步的方案：所述紫外消毒灯管和横向排水筒共轴线设置，紫外消毒灯管的直径小于横向排水筒的内径，紫外消毒灯管靠近致密滤网的一端与致密滤网表面的距离小于5cm。
作为本发明进一步的方案：所述竖向沉降筒紧贴环形腔的内侧面腔壁设置，所述竖向沉降筒的下端从处理箱体的底部伸出，且所述竖向沉降筒的下端安装有第一密封盖。
作为本发明进一步的方案：所述搅拌组件包括有多孔搅拌叶和搅拌电机，所述搅拌电机固定于中连通管上，且所述搅拌电机的输出轴与对应的横向排水筒共轴线设置，搅拌电机的输出轴上周向顺次安装有多个弧形状的多孔搅拌叶。
作为本发明进一步的方案：所述弹性缓冲罩为靠近横向排水筒的一端小、远离横向排水筒的一端大的锥形结构，且所述弹性缓冲罩的外圈周向分布开设有多个伸缩缝，当所述弹性缓冲罩膨胀时，伸缩缝的面积能够随着弹性缓冲罩的膨胀而逐渐增大。
与现有技术相比，本发明实施例的有益效果是：
该过滤型农村污水处理装置，污水通过污水进管加入到上滤杂网筒内腔中，利用上滤杂网筒、中连通管和下滤杂网筒的结构设置，上滤杂网筒可对污水自上而下的正向直接过滤，从上滤杂网筒下端流出并经中连通管输送到下滤杂网筒内的污水可进行自下而上的反向过滤，且上滤杂网筒内的杂质可通过中连通管流入到下滤杂网筒内沉降，提升上滤杂网筒、中连通管和下滤杂网筒配合的整体滤杂效果；柱形腔内聚集的污水可通过横向排水筒排出，且当柱形腔内添加处理药剂时，可通过控制搅拌组件工作，使得进入到横向排水筒内的水体被均匀的混入药剂；通过横向排水筒内设置的致密滤网，可对污物进一步的阻挡，且通过竖向沉降筒利于污物的沉降，后通过紫外消毒灯管可对水体充分的杀菌消毒，提升处理的效果；此外，通过弹性缓冲罩的设置，可进行污水的缓冲排出，进而使得柱形腔内的污水向各个横向排水筒均匀的排出，提升污水的整体处理效率和效果，值得推广；处理后的污水通过污水出管排出即可，方便快捷。
