高效离心式水处理用污泥干燥设备

发布时间:2020-12-25 9:16:42  中国污水处理工程网

申请日 20200907

公开(公告)日 20201208

IPC分类号 C02F11/127

摘要

本发明提供一种高效离心式水处理用污泥干燥装置,涉及污水处理设备技术领域,以解决现有的污泥干燥装置,在干燥分离过程中,易因部分污泥干结而将排水孔处堵住,致使干燥室内的污水难以排除,从而降低了干燥效果,并且在干燥分离的过程中,易因干燥的污泥难以及时排出而发生堆积干结现象的问题,包括干燥箱;所述干燥箱的上端为半圆柱状结构。本发明中由于承载底板底部平面的中部固定挂设有四周与承载底板主体相密封的接水盘,其接水盘的底部平面中垂直向下固定安装有上下连通的排水管,其集水槽中开设有与接水盘相连通的环形阵列的排水孔,可承接干燥箱中的污水,并且引导污水外排,保证离心干燥效果。


权利要求书

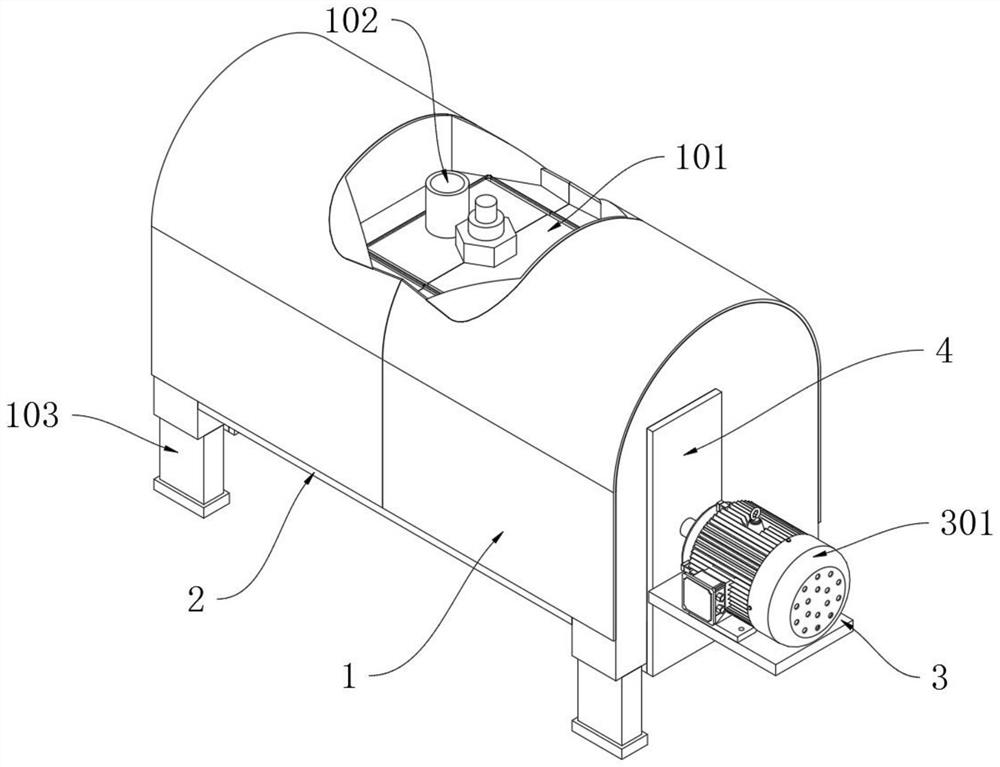

1.一种高效离心式水处理用污泥干燥装置,其特征在于:包括干燥箱(1);所述干燥箱(1)的上端为半圆柱状结构;所述干燥箱(1)中部靠下处横向固定安装有送料机构(3),其送料机构(3)左端部分完全内置在干燥箱(1)中;所述干燥箱(1)的下端固定对接有承载底板(2),其承载底板(2)的中部与干燥箱(1)的上端中部之间转动安装有离心机构(6);所述离心机构(6)的中部与送料机构(3)的中部相啮合;所述送料机构(3)包括伺服电机(301)、旋转杆(302)和丝杆(303),所述送料机构(3)的右端位于干燥箱(1)外端侧壁的部分上固定安装有伺服电机(301),其伺服电机(301)通过联轴器与横穿转动安装在干燥箱(1)中的旋转杆(302)转动相连接,其旋转杆(302)的中部位置设置有丝杆(303),丝杆(303)对应离心机构(6)的所在位置处;所述干燥箱(1)的内腔中固定填充有内腔基体(5);所述干燥箱(1)的左端侧壁和右端侧壁上与送料机构(3)相对应的位置处竖向安装有卸泥机构(4)。

2.如权利要求1所述高效离心式水处理用污泥干燥装置,其特征在于:所述干燥箱(1)包括防溅槽(101)、进泥管(102)和支撑脚柱(103),所述干燥箱(1)的上端中部开设有矩形状下凹的防溅槽(101),其防溅槽(101)的底面中垂直插接有与干燥箱(1)内部相连通的进泥管(102),而离心机构(6)的上端则转动安装在防溅槽(101)的中部位置处,所述干燥箱(1)底部平面的四角处分别垂直向下固定安装有支撑脚柱(103)。

3.如权利要求1所述高效离心式水处理用污泥干燥装置,其特征在于:所述承载底板(2)包括接水盘(201)、排水管(202)、集水槽(205)和排水孔(206),所述承载底板(2)底部平面的中部固定挂设有四周与承载底板(2)主体相密封的接水盘(201),其接水盘(201)的底部平面中垂直向下固定安装有上下连通的排水管(202),所述承载底板(2)顶部平面的中部与接水盘(201)相对应的位置处开设有下凹的集水槽(205),其集水槽(205)中开设有与接水盘(201)相连通的环形阵列的排水孔(206)。

4.如权利要求3所述高效离心式水处理用污泥干燥装置,其特征在于:所述承载底板(2)还包括回水坡块(204),承载底板(2)顶部平面的左端和右端分别固定安装有上端面为倾斜结构的回水坡块(204),其回水坡块(204)与卸泥机构(4)处相对应的一端为高边,且回水坡块(204)的高边端卡接在卸泥机构(4)中的两个卸泥引导端块(401)之间。

5.如权利要求1所述高效离心式水处理用污泥干燥装置,其特征在于:所述送料机构(3)还包括送料螺旋桨(304),旋转杆(302)的左端和右端固定安装有相互对称的送料螺旋桨(304),其送料螺旋桨(304)的外端置于卸泥机构(4)中。

6.如权利要求1所述高效离心式水处理用污泥干燥装置,其特征在于:所述卸泥机构(4)包括卸泥引导端块(401),所述卸泥机构(4)的下端前后安装有对称的卸泥引导端块(401),两个卸泥引导端块(401)相对的侧壁上为向上方倾斜的斜面结构,而两个卸泥引导端块(401)的下端之间留有间隔。

7.如权利要求1所述高效离心式水处理用污泥干燥装置,其特征在于:所述内腔基体(5)包括离心腔(501)和卸料腔(502),所述内腔基体(5)的中部与离心机构(6)相对应的位置处开设有梭状的离心腔(501),而内腔基体(5)左右两端与卸泥机构(4)相对应的位置处开设有相适应的卸料腔(502),且送料螺旋桨(304)的前后两端恰好与卸料腔(502)的前后两侧壁相切,其内腔基体(5)的侧壁中可内置加热管。

8.如权利要求1所述高效离心式水处理用污泥干燥装置,其特征在于:所述离心机构(6)包括上离心螺旋桨(601)、下离心平翅桨(602)和斜齿轮盘(603),所述离心机构(6)的上端固定安装有两个背向对称的锥状上离心螺旋桨(601),而离心机构(6)的下端与承载底板(2)顶部平面相切的位置处则固定安装有圆盘状的下离心平翅桨(602),下离心平翅桨(602)和上离心螺旋桨(601)之间的位置处固定安装有斜齿轮盘(603),其斜齿轮盘(603)与旋转杆(302)中部的丝杆(303)相啮合。


说明书

一种高效离心式水处理用污泥干燥装置

技术领域

本发明涉及污水处理设备技术领域,更具体地说,特别涉及一种高效离心式水处理用污泥干燥装置。

背景技术

随着社会的发展,人民的生活环境变得越来越重要,城市污水的处理也给环境治理带来了诸多难题,污水在处理过后会残留很多污泥,有些污水处理装置在处理污水过后,由于无法对污泥进行处理导致残留的污泥越来越多,这些污泥往往都是潮湿含水率较高,大大增加了污泥的运输难度,而且污泥具有广阔的资源化和能源化的利用前景。

如专利申请书CN201721700762.8中一种环保高效离心式水处理污泥干燥装置,包括主干燥腔室和辅干燥腔室,所述主干燥腔室的上端一侧设置有驱动电机,所述主干燥腔室竖向活动设置有离心轴,所述离心轴上设置有干燥风机,所述离心轴上设置有均匀离心孔,所述离心轴上设置有刮泥装置,所述辅干燥腔室的内腔右侧设置有活性炭吸附网,所述辅干燥腔室的内腔底端设置有铰链和出料门,所述辅干燥腔室的下方设置有减震装置,本实用新型通过设计了一种环保高效离心式水处理污泥干燥装置,有效的去除污泥中带有的垃圾等杂物,离心轴上设置有刮泥装置,有效的刮除黏在干燥装置内壁上的污泥,污泥的干燥更加充分均匀,有效的避免了灰尘及废气进入空气中污染环境。

现有的污泥干燥装置,在干燥分离过程中,易因部分污泥干结而将排水孔处堵住,致使干燥室内的污水难以排除,从而降低了干燥效果,并且在干燥分离的过程中,易因干燥的污泥难以及时排出而发生堆积干结现象。

于是,有鉴于此,针对现有的结构及缺失予以研究改良,提供一种高效离心式水处理用污泥干燥装置,以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题,本发明提供一种高效离心式水处理用污泥干燥装置,以解决现有的污泥干燥装置,在干燥分离过程中,易因部分污泥干结而将排水孔处堵住,致使干燥室内的污水难以排除,从而降低了干燥效果,并且在干燥分离的过程中,易因干燥的污泥难以及时排出而发生堆积干结现象的问题。

本发明高效离心式水处理用污泥干燥装置的目的与功效,由以下具体技术手段所达成:

一种高效离心式水处理用污泥干燥装置,包括干燥箱;所述干燥箱的上端为半圆柱状结构;所述干燥箱中部靠下处横向固定安装有送料机构,其送料机构左端部分完全内置在干燥箱中;所述干燥箱的下端固定对接有承载底板,其承载底板的中部与干燥箱的上端中部之间转动安装有离心机构;所述离心机构的中部与送料机构的中部相啮合;所述送料机构包括伺服电机、旋转杆和丝杆,所述送料机构的右端位于干燥箱外端侧壁的部分上固定安装有伺服电机,其伺服电机通过联轴器与横穿转动安装在干燥箱中的旋转杆转动相连接,其旋转杆的中部位置设置有丝杆,丝杆对应离心机构的所在位置处;所述干燥箱的内腔中固定填充有内腔基体;所述干燥箱的左端侧壁和右端侧壁上与送料机构相对应的位置处竖向安装有卸泥机构。

进一步的,所述干燥箱包括防溅槽、进泥管和支撑脚柱,所述干燥箱的上端中部开设有矩形状下凹的防溅槽,其防溅槽的底面中垂直插接有与干燥箱内部相连通的进泥管,而离心机构的上端则转动安装在防溅槽的中部位置处,所述干燥箱底部平面的四角处分别垂直向下固定安装有支撑脚柱。

进一步的,所述承载底板包括接水盘、排水管、集水槽和排水孔,所述承载底板底部平面的中部固定挂设有四周与承载底板主体相密封的接水盘,其接水盘的底部平面中垂直向下固定安装有上下连通的排水管,所述承载底板顶部平面的中部与接水盘相对应的位置处开设有下凹的集水槽,其集水槽中开设有与接水盘相连通的环形阵列的排水孔。

进一步的,所述承载底板还包括回水坡块,承载底板顶部平面的左端和右端分别固定安装有上端面为倾斜结构的回水坡块,其回水坡块与卸泥机构处相对应的一端为高边,且回水坡块的高边端卡接在卸泥机构中的两个卸泥引导端块之间。

进一步的,所述送料机构还包括送料螺旋桨,旋转杆的左端和右端固定安装有相互对称的送料螺旋桨,其送料螺旋桨的外端置于卸泥机构中。

进一步的,所述卸泥机构包括卸泥引导端块,所述卸泥机构的下端前后安装有对称的卸泥引导端块,两个卸泥引导端块相对的侧壁上为向上方倾斜的斜面结构,而两个卸泥引导端块的下端之间留有间隔。

进一步的,所述内腔基体包括离心腔和卸料腔,所述内腔基体的中部与离心机构相对应的位置处开设有梭状的离心腔,而内腔基体左右两端与卸泥机构相对应的位置处开设有相适应的卸料腔,且送料螺旋桨的前后两端恰好与卸料腔的前后两侧壁相切,其内腔基体的侧壁中可内置加热管。

进一步的,所述离心机构包括上离心螺旋桨、下离心平翅桨和斜齿轮盘,所述离心机构的上端固定安装有两个背向对称的锥状上离心螺旋桨,而离心机构的下端与承载底板顶部平面相切的位置处则固定安装有圆盘状的下离心平翅桨,下离心平翅桨和上离心螺旋桨之间的位置处固定安装有斜齿轮盘,其斜齿轮盘与旋转杆中部的丝杆相啮合。

与现有技术相比,本发明具有如下有益效果:

由于承载底板底部平面的中部固定挂设有四周与承载底板主体相密封的接水盘,其接水盘的底部平面中垂直向下固定安装有上下连通的排水管,承载底板顶部平面的中部与接水盘相对应的位置处开设有下凹的集水槽,其集水槽中开设有与接水盘相连通的环形阵列的排水孔,可承接干燥箱中的污水,并且引导污水外排,保证离心干燥效果。

由于旋转杆的左端和右端固定安装有相互对称的送料螺旋桨,其送料螺旋桨的外端置于卸泥机构中,可通过送料机构的旋转带动送料螺旋桨转动,从而将离心甩出的干燥污泥通过送料螺旋桨送至卸泥机构处外排,避免污泥堆积。

由于离心机构的上端固定安装有两个背向对称的锥状上离心螺旋桨,而离心机构的下端与承载底板顶部平面相切的位置处则固定安装有圆盘状的下离心平翅桨,下离心平翅桨和上离心螺旋桨之间的位置处固定安装有斜齿轮盘,其斜齿轮盘与旋转杆中部的丝杆相啮合,可通过送料机构旋转同时带动离心机构进行离心转动,并且在离心的过程中,上离心螺旋桨可起到打散污泥的效果,而下离心平翅桨可起到甩出污泥的效果。

本发明的其它优点、目标和特征将部分通过下面的说明体现,部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。 (发明人 吕超; )
