申请日 20200826
公开（公告）日 20201222
IPC分类号 C02F9/10; C02F1/04; C02F11/00; C02F11/121; C02F103/34
摘要
本发明公开了一种污水处理蒸发结晶回收再利用成套设备，包括废水储存室、化学沉淀池、油水分离器、淤泥处理器、降膜蒸发器、分离器、第一压缩机、第一加热器和初级过滤装置，所述的初级过滤装置包括漏斗状的过滤口以及位于过滤口下方的临时储存仓，在临时储存仓的下方设有可拆卸连接有第一过滤网，在废水储存室的上端设有与第一过滤网贯通的进液口，所述临时储存仓的侧边通过第一转轴转动连接在废水储存室上，在临时储存仓的上方设有驱动第一转轴旋转的第一电机，在化学沉淀池与废水储存室之间设有缓冲通道。本结构实现对废水处理后的快速回收作用。
权利要求书

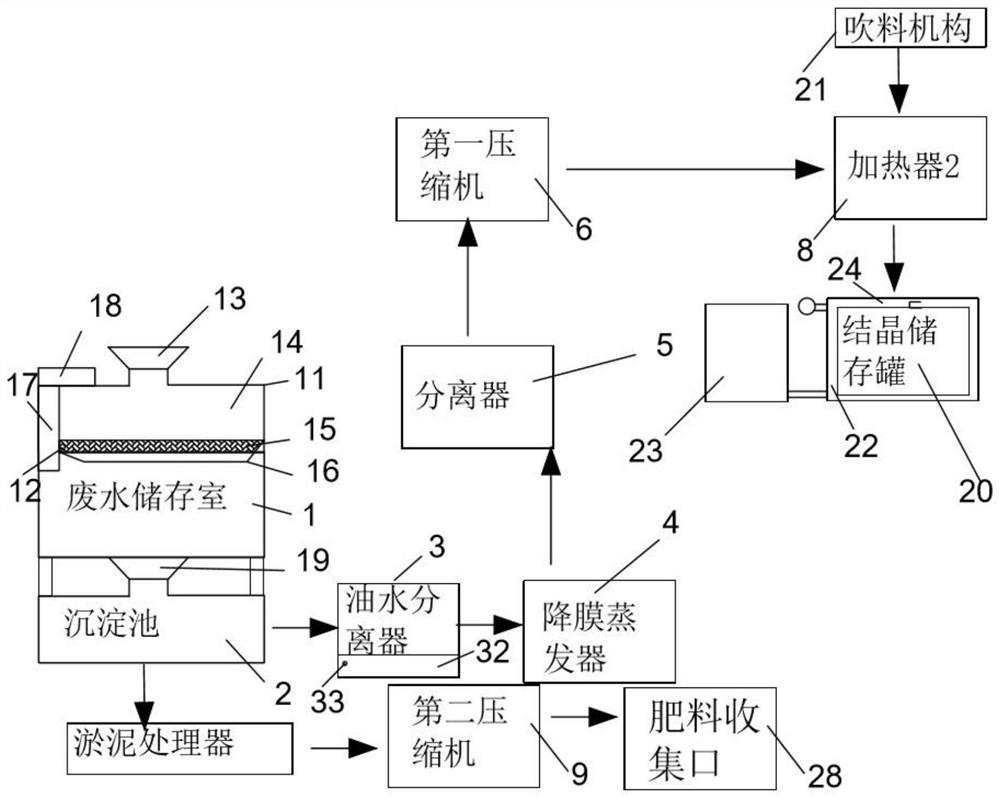

1.一种污水处理蒸发结晶回收再利用成套设备，包括废水储存室(1)，其特征在于：在废水储存室(1)的下方设有化学沉淀池(2)，所述化学沉淀池(2)的上方排液口连接有油水分离器(3)，所述化学沉淀池(2)的下方排渣口连接有淤泥处理器(8)，所述油水分离器(3)的输出连接有降膜蒸发器(4)，所述降膜蒸发器(4)的蒸汽出口连接有分离器(5)，所述分离器(5)的二次蒸汽出口连接有第一压缩机(6)，所述第一压缩机(6)的输出依次连接有第一加热器(7)，在所述废水储存室(1)的上方铰接有初级过滤装置(11)，所述的初级过滤装置(11)包括漏斗状的过滤口(13)以及位于过滤口(13)下方的临时储存仓(14)，在临时储存仓(14)的下方设有可拆卸连接有第一过滤网(15)，在废水储存室(1)的上端设有与第一过滤网(15)贯通的进液口(16)，所述临时储存仓(14)的侧边通过第一转轴(12)转动连接在废水储存室(1)上，在临时储存仓(14)的上方设有驱动第一转轴(12)旋转的第一电机(18)，在化学沉淀池(2)与废水储存室(1)之间设有缓冲通道(19)，所述第一加热器(7)的输出连接有结晶储存罐(20)，在第二加热器(8)的上方设有将结晶吹入结晶储存罐(20)的吹料机构(21)，在淤泥处理器(8)的输出连接有第二压缩机(9)，在第二压缩机(9)的液体输出口与油水分离器(3)连接，所述第二压缩机(9)的固体输出口作为肥料收集口(28)，所述油水分离器(3)的下方设有储油仓(32)，在储油仓(32)侧边设有排油口(33)。
2.根据权利要求1所述的一种污水处理蒸发结晶回收再利用成套设备，其特征在于：所述的结晶储存罐(20)包括双层结构，在结晶储存罐(20)的外层空腔内设有循环设置的冷却液管道(22)，所述冷却液管道(22)的输出端连接一个冷却液储存室(23)，所述冷却液储存室(23)的输出通过第二泵(24)连接冷却液管道(22)的输入端。
3.根据权利要求1或2所述的一种污水处理蒸发结晶回收再利用成套设备，其特征在于：在淤泥处理器(8)的输出依次连接有高效过滤池(25)、滤布滤池(26)、消毒池(34)，其中所述的高效过滤池(25)、滤布滤池(26)的底部输出均所述第二压缩机(9)，所述消毒池(34)的输出口连接降膜蒸发器(4)。
4.根据权利要求1所述的一种污水处理蒸发结晶回收再利用成套设备，其特征在于：在所述化学沉淀池(2)的输出连接有二次沉淀池(27)。
5.根据权利要求5所述的一种污水处理蒸发结晶回收再利用成套设备，其特征在于：所述二次沉淀池(27)的输出连接所述第二压缩机(9)。
6.根据权利要求1所述的一种污水处理蒸发结晶回收再利用成套设备，其特征在于：所述第一过滤网(15)的另一侧通过扣合的方式连接在临时储存仓(14)下方的另一侧。
7.根据权利要求1所述的一种污水处理蒸发结晶回收再利用成套设备，其特征在于：在化学沉淀池(2)的上方设有药物进口(29)，在化学沉淀池(2)内设有搅拌机构(30)，在药物进口(29)内设有称重机构(31)。
8.根据权利要求1所述的一种污水处理蒸发结晶回收再利用成套设备，其特征在于：所述降膜蒸发器(4)包括依次设置的一次降膜蒸发器(4-1)、二次降膜蒸发器(4-2)和三次降膜蒸发器(4-3)。
说明书
一种污水处理蒸发结晶回收再利用成套设备
技术领域
本发明涉及污水处理的技术领域，特别涉及一种污水处理蒸发结晶回收 再利用成套设备。
背景技术
污水是由于水里掺入了新的物质或者因为外界条件的变化，导致水变质 不能继续保持原来的使用功能。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区 排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水 由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水 来源，污水可以分为这四类。
第一类:工业废水，来自制造采矿和工业生产活动的污水，包括来自与工 业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。
第二类:生活污水，来自住宅、写字楼、机关或相类似的污水；卫生污水； 下水道污水，包括下水道系统中生活污水中混合的工业废水。
第三类:商业污水，来自商业设施而且某些成分超过生活污水的无毒、无 害的污水。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。
第四类:表面径流来自雨水、雪水、高速公路下水，来自城市和工业地 区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业 废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困 难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的 污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使 是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排 出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
农业污染首先是由于耕作或开荒使土地表面疏松，在土壤和地形还未稳 定时降雨，大量泥沙流入水中，增加水中的悬浮物。
还有一个重要原因是农药、化肥的使用量日益增多，而使用的农药和化 肥只有少量附着或被吸收，其余绝大部分残留在土壤和漂浮在大气中，通过 降雨，经过地表径流的冲刷进入地表水和渗入地表水形成污染。城市污染源 是因城市人口集中，城市生活污水、垃圾和废气引起水体污染造成的。城市 污染源对水体的污染主要是生活污水，它是人们日常生活中产生的各种污水 的混合液，其中包括厨房、洗涤房、浴室和厕所排出的污水。
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行 净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、 城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术中的污水处理过程中存在以问题：1、、废水处理前对废水未进 行过滤，导致后期的结晶杂质很多，2、且整个结构设备过于复杂；3、对产 生的淤泥未进行回收，导致淤泥浪费严重，故此需要改进。
发明内容
本发明的目的在于提供一种污水处理蒸发结晶回收再利用成套设备，以 解决上述背景技术中提出的结构复杂、未有效回收淤泥、结晶纯度低的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理蒸发结晶回 收再利用成套设备，包括废水储存室，在废水储存室的下方设有化学沉淀池， 所述化学沉淀池的上方排液口连接有油水分离器，所述化学沉淀池的下方排 渣口连接有淤泥处理器，所述油水分离器的输出连接有降膜蒸发器，所述降 膜蒸发器的蒸汽出口连接有分离器，所述分离器的二次蒸汽出口连接有第一 压缩机，所述第一压缩机的输出依次连接有第一加热器，在所述废水储存室 的上方铰接有初级过滤装置，所述的初级过滤装置包括漏斗状的过滤口以及 位于过滤口下方的临时储存仓，在临时储存仓的下方设有可拆卸连接有第一 过滤网，在废水储存室的上端设有与第一过滤网贯通的进液口，所述临时储 存仓的侧边通过第一转轴转动连接在废水储存室上，在临时储存仓的上方设 有驱动第一转轴旋转的第一电机，在化学沉淀池与废水储存室之间设有缓冲 通道，所述第一加热器的输出连接有结晶储存罐，在第二加热器的上方设有 将结晶吹入结晶储存罐的吹料机构，在淤泥处理器的输出连接有第二压缩机， 在第二压缩机的液体输出口与油水分离器连接，所述第二压缩机的固体输出 口作为肥料收集口，所述油水分离器的下方设有储油仓，在储油仓侧边设有 排油口。
进一步，所述的结晶储存罐包括双层结构，在结晶储存罐的外层空腔内 设有循环设置的冷却液管道，所述冷却液管道的输出端连接一个冷却液储存 室，所述冷却液储存室的输出通过第二泵连接冷却液管道的输入端。
进一步，在淤泥处理器的输出依次连接有高效过滤池、滤布滤池、消毒 池，其中所述的高效过滤池、滤布滤池的底部输出均所述第二压缩机，所述 消毒池的输出口连接降膜蒸发器。
进一步，在所述化学沉淀池的输出连接有二次沉淀池。
进一步，所述二次沉淀池的输出连接所述第二压缩机。
进一步，所述第一过滤网的另一侧通过扣合的方式连接在临时储存仓下 方的另一侧。
进一步，在化学沉淀池的上方设有药物进口，在化学沉淀池内设有搅拌 机构，在药物进口内设有称重机构。
进一步，所述降膜蒸发器包括依次设置的一次降膜蒸发器、二次降膜蒸 发器和三次降膜蒸发器。
本发明得到的一种污水处理蒸发结晶回收再利用成套设备，将污水收集 送入废水储存室1，在输送过程中前期通过上方的初级过滤装置11对医药废 水进行初级过滤，产生的杂质临时储存在初级过滤装置11的临时储存仓14 内，过滤后的污水通过第一过滤网15流入到下方的废水储存室1内，然后进 入到化学沉淀池2内进行加入药液沉淀，过滤掉药物中的有机物、杂质，然 后送入到油水分离器3进入油水分离，然后将污水送入蒸发器4内加热蒸发, 然后通过分离器5进行初级分离，然后所产生的二次蒸汽经第一压缩机6压 缩提高压力后送入到第一加热器7进行加热产生结晶，并通过吹料机构21将 结晶送入到结晶储存罐20内，同时淤泥通过淤泥处理器8进行杀菌过滤处理 后送入第二压缩机9进行压缩，压缩产生的液体送入油水分离器3进行回收， 而固状淤泥从肥料收集口28作为后期废料，因此通过上述结构设计实现对污 水的蒸发结晶回收，同时淤泥也可以同步回收，再利用，最终实现结构复杂、 未有效回收淤泥、通过过滤提高结晶纯度高的优点。
发明人 （舒俭）
